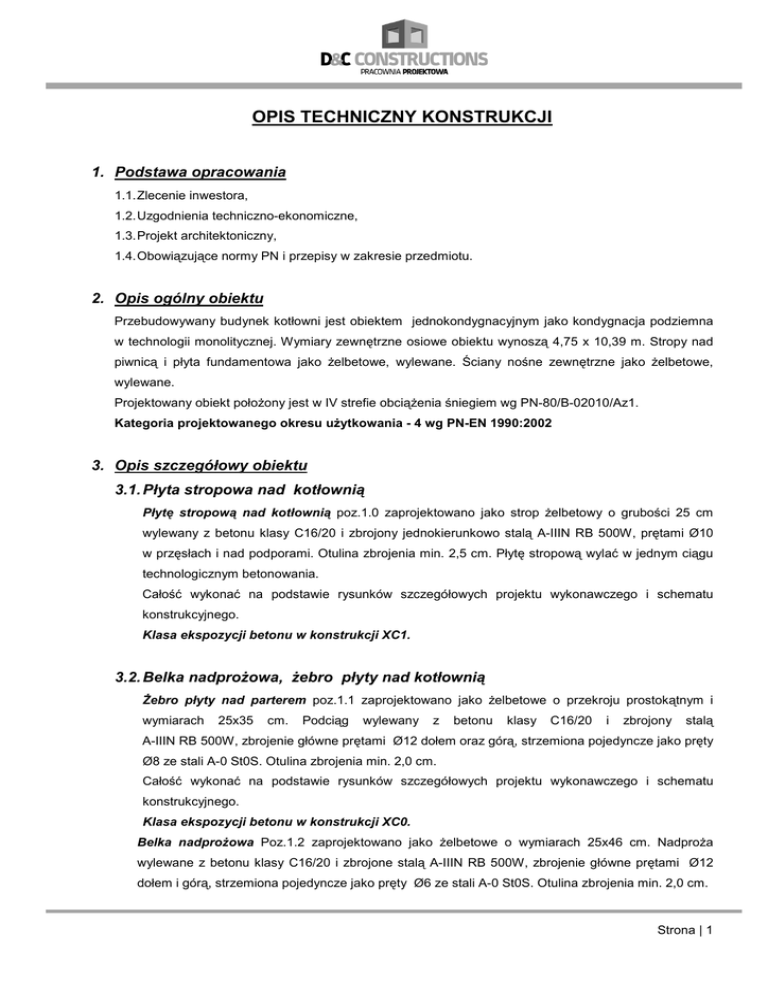

OPIS TECHNICZNY KONSTRUKCJI
1. Podstawa opracowania
1.1. Zlecenie inwestora,
1.2. Uzgodnienia techniczno-ekonomiczne,
1.3. Projekt architektoniczny,
1.4. Obowiązujące normy PN i przepisy w zakresie przedmiotu.
2. Opis ogólny obiektu
Przebudowywany budynek kotłowni jest obiektem jednokondygnacyjnym jako kondygnacja podziemna
w technologii monolitycznej. Wymiary zewnętrzne osiowe obiektu wynoszą 4,75 x 10,39 m. Stropy nad
piwnicą i płyta fundamentowa jako żelbetowe, wylewane. Ściany nośne zewnętrzne jako żelbetowe,
wylewane.
Projektowany obiekt położony jest w IV strefie obciążenia śniegiem wg PN-80/B-02010/Az1.
Kategoria projektowanego okresu użytkowania - 4 wg PN-EN 1990:2002
3. Opis szczegółowy obiektu
3.1. Płyta stropowa nad kotłownią
Płytę stropową nad kotłownią poz.1.0 zaprojektowano jako strop żelbetowy o grubości 25 cm
wylewany z betonu klasy C16/20 i zbrojony jednokierunkowo stalą A-IIIN RB 500W, prętami Ø10
w przęsłach i nad podporami. Otulina zbrojenia min. 2,5 cm. Płytę stropową wylać w jednym ciągu
technologicznym betonowania.
Całość wykonać na podstawie rysunków szczegółowych projektu wykonawczego i schematu
konstrukcyjnego.
Klasa ekspozycji betonu w konstrukcji XC1.
3.2. Belka nadprożowa, żebro płyty nad kotłownią
Żebro płyty nad parterem poz.1.1 zaprojektowano jako żelbetowe o przekroju prostokątnym i
wymiarach
25x35
cm.
Podciąg
wylewany
z
betonu
klasy
C16/20
i
zbrojony
stalą
A-IIIN RB 500W, zbrojenie główne prętami Ø12 dołem oraz górą, strzemiona pojedyncze jako pręty
Ø8 ze stali A-0 St0S. Otulina zbrojenia min. 2,0 cm.
Całość wykonać na podstawie rysunków szczegółowych projektu wykonawczego i schematu
konstrukcyjnego.
Klasa ekspozycji betonu w konstrukcji XC0.
Belka nadprożowa Poz.1.2 zaprojektowano jako żelbetowe o wymiarach 25x46 cm. Nadproża
wylewane z betonu klasy C16/20 i zbrojone stalą A-IIIN RB 500W, zbrojenie główne prętami Ø12
dołem i górą, strzemiona pojedyncze jako pręty Ø6 ze stali A-0 St0S. Otulina zbrojenia min. 2,0 cm.
Strona | 1
OPIS TECHNICZNY KONSTRUKCJI
Całość wykonać na podstawie rysunków szczegółowych projektu wykonawczego i schematu
konstrukcyjnego.
Klasa ekspozycji betonu w konstrukcji XC1.
3.3. Stalowa konstrukcja wymienna pod otwory ścienne
Stalowa konstrukcja wymienna Bs-1 zaprojektowano w postaci belek jednoprzęsłowych z profili
walcowanych na gorąco 2x CE140 ze stali S235.
Całość wykonać na podstawie
rysunków szczegółowych projektu wykonawczego i schematu
konstrukcyjnego.
3.4. Ściany konstrukcyjne piwnicy
Ściany konstrukcyjne piwnicy zaprojektowano jako żelbetowe o gr. 25 cm wylewane z betonu
klasy C16/20 i zbrojone dwukierunkowo stalą A-IIIN RB 500W, prętami Ø10 – zbrojenie pionowe
oraz prętami Ø8 – zbrojenie poziome. Otulina zbrojenia min. 2,5 cm. Izolacja zewnętrzna ścian jako
powłoka asfaltowa z Abizolu R + P.
Całość wykonać na podstawie rysunków szczegółowych projektu wykonawczego i schematu
konstrukcyjnego.
Klasa ekspozycji betonu w konstrukcji XC1.
3.5. Fundamenty
Płytę fundamentową poz.2.1 zaprojektowano jako płytę żelbetową o grubości 25 cm wylewaną z
betonu
klasy
C16/20
i
zbrojona
dwukierunkowo,
A-IIIN
RB
500W,
prętami
Ø10
dołem i górą. Otulina zbrojenia min. 5,0 cm. Płytę fundamentową wylać w jednym ciągu
technologicznym betonowania. Podlewka pod płytę fundamentową min. 10 cm z betonu klasy
12/15. Całość wykonać na podstawie rysunków szczegółowych projektu wykonawczego i schematu
konstrukcyjnego.
Klasa ekspozycji betonu w konstrukcji XC2.
Ława fundamentowa poz.2.2 zaprojektowano jako żelbetową o wymiarach 150x25 cm. Ława
wylewana z betonu klasy C16/20 i zbrojona stalą A-IIIN RB 500W, zbrojenie główne podłużne i
poprzeczne prętami Ø12, strzemiona pojedyncze jako pręty Ø6 ze stali A-0 St0S. Otulina zbrojenia
min. 5,0 cm. Podlewka pod ławy fundamentowe min. 10 cm z betonu klasy 12/15. Całość wykonać
na podstawie rysunków szczegółowych projektu wykonawczego i schematu konstrukcyjnego.
Klasa ekspozycji betonu w fundamentach XC2.
Strona | 2
OPIS TECHNICZNY KONSTRUKCJI
4. Warunki gruntowo - wodne.
Fundamenty rozbudowywanej kotłowni zaprojektowano dla piasków drobnych ID=0,4. Posadowienie
obiektu przyjęto na poziomie około
-3,00 m poniżej poziomu istniejącegio terenu. Wykopy pod
fundamenty należy odebrać przy udziale uprawnionego geologa i potwierdzić warunki gruntowo – wodne
przyjęte
w
dokumentacji
technicznej.
W
przypadku
wystąpienia
innych
parametrów
geotechnicznych gruntu niż założone należy skonsultować się z autorem projektu celem
dokonania dodatkowych uzgodnień.
Ustala się I kategorię geotechniczną posadowienia obiektu.
5. Zabezpieczenia antykorozyjne konstrukcji.
5.1. Zabezpieczenie konstrukcji żelbetowej.
Zabezpieczenia elementów żelbetowych konstrukcji stykających się bezpośrednio z gruntem
np. stopy i ławy fundamentowe (klasa ekspozycji XC2) zaprojektowano
z powłoki asfaltowej
przeciwwilgociowej - np. gruntowanie abizolem R + P, albo innej powłoki równoważnej.
W przypadku posadowienia obiektu poniżej poziomu wód gruntowych izolacje należy dobrać
indywidualnie.
6. Założenia przyjęte do obliczeń.
Przy obliczeniach statycznych uwzględniono następujące rodzaje obciążeń:
•
ciężar własny konstrukcji,
•
obciążenia stałe na podstawie rysunków architektonicznych,
•
obciążenie użytkowe na strop kondygnacji: 3,00 kN
•
obciążenie śniegiem dla IV-ej strefy śniegowej,
•
IV strefa przemarzania gruntu
m2
7. Zastosowane materiały budowlane.
Przy projektowaniu konstrukcji zastosowano następujące materiały budowlane:
BETON :
klasy C16/20
STAL:
- zbrojeniowa A-IIIN RB 500W
- zbrojeniowa A-0 St0S
8. Uwagi końcowe.
Elementy
konstrukcyjne
projektowanego
budynku
należy
wykonać
z
właściwych
materiałów
posiadających certyfikaty oraz dopuszczonych do obrotu w budownictwie w świetle przepisów ustawy
Prawo Budowlane.
Należy zapewnić fachowy uprawniony nadzór techniczny nad wykonywanymi robotami budowlanymi.
Strona | 3
OPIS TECHNICZNY KONSTRUKCJI
Całość wykonać na podstawie rysunków szczegółowych projektu wykonawczego i schematu
konstrukcyjnego.
Współpraca:
Autor:
M. Swirydziuk
T. Koleśnik
