Stacja paliw – montaż zbiornika paliwa.
NR POSTĘPOWANIA: GEK/FZR-ECL/00494/2014

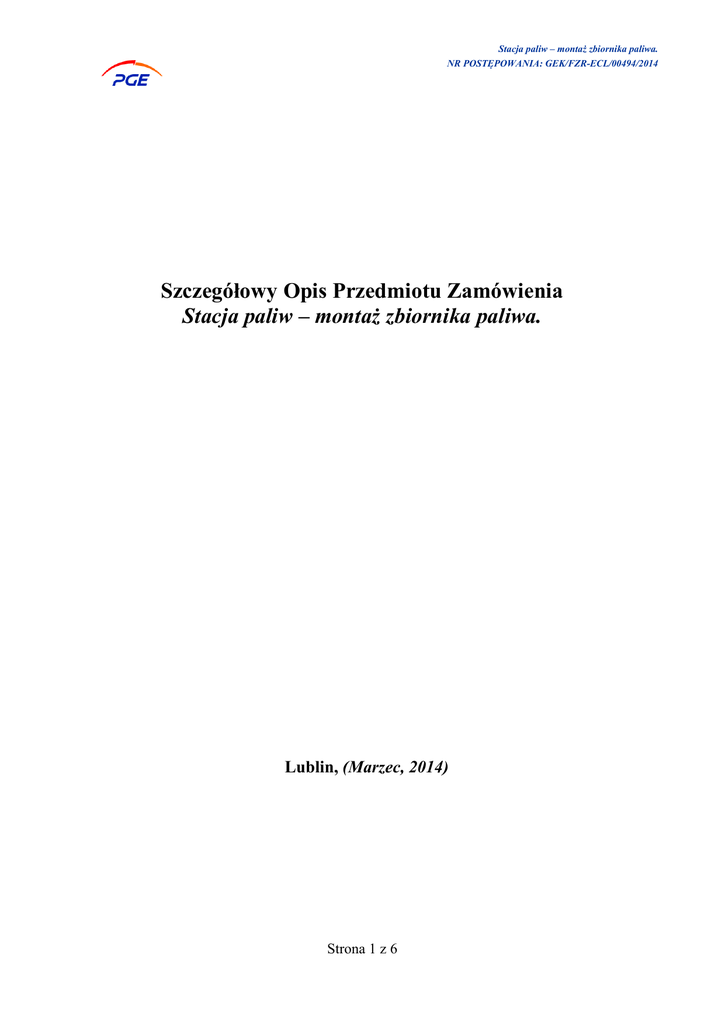

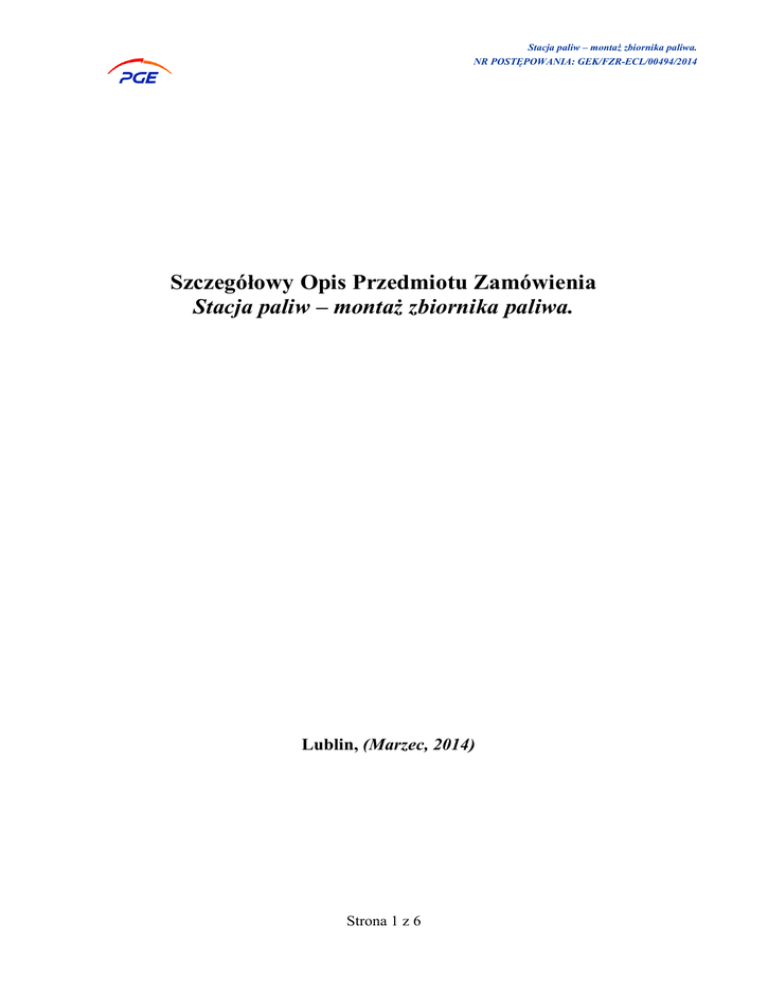

Szczegółowy Opis Przedmiotu Zamówienia
Stacja paliw – montaż zbiornika paliwa.
Lublin, (Marzec, 2014)
Strona 1 z 6
Stacja paliw – montaż zbiornika paliwa.
NR POSTĘPOWANIA: GEK/FZR-ECL/00494/2014
Zawartość
1.
2.
3.
4.
5.
6.
Przedmiot zamówienia ................................................................................................................... 3
Opis stanu istniejącego .................................................................................................................. 3
Szczegółowy zakres prac ............................................................................................................... 3
Wymagania dotyczące przedmiotu zamówienia ............................................................................ 4
Harmonogram realizacji Zamówienia............................................................................................ 6
Uwagi dodatkowe ................................................................... Błąd! Nie zdefiniowano zakładki.
Strona 2 z 6
Stacja paliw – montaż zbiornika paliwa.
NR POSTĘPOWANIA: GEK/FZR-ECL/00494/2014
1. PRZEDMIOT ZAMÓWIENIA
Przedmiotem zamówienia jest:
1. Wykonanie prac związanych z modernizacją stacji paliw realizowana przez zabudowę
zbiornika dwupłaszczowego, naziemnego, dwukomorowego na paliwo o łącznej pojemności
15m3 w tym:
- uzyskanie decyzji środowiskowej
- uzyskanie decyzji o warunkach zabudowy
- wykonanie projektu budowlanego
- uzyskanie decyzji o pozwoleniu na budowę
- wykonanie projektu wykonawczego we wszystkich branżach
- dostawa i montaż zbiornika z instalacjami towarzyszącymi
- odbiór instalacji przez UDT i inne służby
2. OPIS STANU ISTNIEJĄCEGO
Dwupłaszczowy zbiornik na paliwo będzie zlokalizowany w rejonie budynku lokomotywowni
oraz w bezpośrednim sąsiedztwie dystrybutora paliw i toru kolejowego wg załączonego rysunku
nr 1. Na terenie PGE GiEK Oddział Elektrociepłownia Lubin Wrotków przy ul. Inżynierskiej 4
3. SZCZEGÓŁOWY ZAKRES PRAC
Zakres prac do realizacji w ramach zamówienia zawiera:
a) Uzyskanie decyzji środowiskowej i warunków zabudowy stacji paliw
b) Wykonanie projektu budowlanego fundamentu pod zbiornik, zbiornika oraz instalacji
podłączonej do dystrybutora paliw w pięciu egzemplarzach oraz w wersji elektronicznej na
płycie CD w dwóch egzemplarzach. Uzgodnienie projektu budowlanego przed złożeniem
wniosku o pozwolenie na budowę.
c) Wykonanie projektu wykonawczego we wszystkich branżach
d) Dostawa i montaż zbiornika na uprzednio przygotowanym fundamencie oraz podłączenie go
do istniejącego dystrybutora paliw
e) Montaż systemu kontroli międzypłaszczowej
f) Wykonanie instalacji uziemiającej zbiornik oraz pomiar uziemienia
g) Wykonanie próby szczelności komór
h) Litrażowanie zbiornika – paliwo dostarczy zamawiający
i) Instalacja i uruchomienie automatu do samoobsługowego tankowania za pomocą kart
magnetycznych. Wykonawca dostarczy 20 szt. kart do obsługi dystrybutora.
j) Montaż sond pomiarowy w zbiornikach
k) Instalacja systemu obsługującego stacje paliw wraz z uruchomieniem i szkoleniem.
l) Przygotowanie wymaganej przepisami dokumentacji i przeprowadzenie odbioru przez UDT
zbiornika wraz z instalacjami
m) Ułożenie w rejonie zbiornika kostki brukowej typu Behaton o gr. 8cm, kolor szary o pow. ok.
66m2
n) Montaż ogrodzenia panelowego ocynkowanego systemowego o wysokości 1,8m z furtką
o) Wymiana zadaszenia nad dystrybutorem paliwa na nowe z blachy trapezowej powlekanej w
kolorze RAL 5017
Strona 3 z 6
Stacja paliw – montaż zbiornika paliwa.
NR POSTĘPOWANIA: GEK/FZR-ECL/00494/2014
p) Wykonanie dokumentacji powykonawczej zgodnie z ustawą Prawo Budowlane
q) Przygotowanie niezbędnych dokumentów do uzyskania decyzji o pozwoleniu na użytkowanie
stacji paliw
4. WYMAGANIA DOTYCZĄCE PRZEDMIOTU ZAMÓWIENIA
Przedmiot zamówienia powinien spełniać wymienione poniżej wymagania.
- Dostarczony zbiornik:
 powinien posiadać min. 10-cio letnią gwarancje producenta
 powinien posiadać płaszcz w kolorze RAL 9010
- System obsługujący stacje paliw będzie zainstalowany w budynku J (budynek magazynu)
na komputerze stacjonarnym.
- Wykonawca zakupi nowy komputer stacjonarny kompatybilny z systemem obsługi stacji
paliw.
- Wykonawca wykona infrastrukturę teleinformatyczną oraz zapewni opracowanie
dokumentacji projektowej w celu skomunikowania sterownika/komputera zbiornika
z systemem obsługi paliw.
- System obsługujący stacje paliw ma zapewniać:
 bieżącą kontrolę ilości i temperatury paliwa w zbiorniku
 kontrolę szczelności zbiornika
 generowanie raportów (raport dobowy, miesięczny, ilości pobranego paliwa
przez wybrane osoby itp.)

Komputerowy system kontroli powinien posiadać możliwość ewidencji przyjęć
i wydań oleju w temperaturach rzeczywistych i referencyjnych (+15°C).
- Wykonawca dostarczy instrukcję użytkownika systemu obsługi stacji paliw
i administratora, licencję na oprogramowanie wraz z płytą instalacyjną programu na
nośniku CD lub DVD.
- Program winien być kompatybilny z systemem Windows 7 lub nowszym.
- Wykonawca przeszkoli użytkownika systemu w zakresie jego obsługi i konfiguracji.
- Dokumentację techniczną ( projekt ) należy wydać w sposób i zakresie realizującym
wymogi wyżej podanego zakresu zadania oraz obowiązujących przepisów.
UWAGA:
Zamawiający nie gwarantuje zgodności posiadanych dokumentacji technicznych ani jej kompletności ze
stanem istniejącym. Wykonawca zobowiązany jest do przeprowadzenia inwentaryzacji terenu w zakresie
niezbędnym do wykonania projektu,.
-
-
-
-
Wykonawca zapewni opracowanie dokumentacji projektowej z należytą starannością,
zgodnie z wymaganiami ustaw ( w tym Ustawy Prawo budowlane ), obowiązującymi w
tym zakresie przepisami i normami oraz zasadami wiedzy technicznej
Dokumentację należy opracować również w oparciu o dane techniczne, materiały,
inwentaryzację przedprojektową i wytyczne uzyskane przez Wykonawcę podczas wizji
lokalnej.
Wykonawca dokumentacji zapewni udział w opracowaniu projektu osób mających
uprawnienia do projektowania w odpowiedniej specjalności.
Wykonawca dokumentacji na etapie jej opracowywania dokona niezbędnych uzgodnień
z Zamawiającym odnośnie proponowanych rozwiązań i dopiero po otrzymaniu
akceptacji z jego strony wykona ostateczną / scaloną / wersję dokumentacji .
Zamawiający zastrzega sobie prawo do uzgodnienia, o których mowa powyżej w
terminie do 5 dni roboczych od chwili jej przedłożenia u Zamawiającego.
Strona 4 z 6
Stacja paliw – montaż zbiornika paliwa.
NR POSTĘPOWANIA: GEK/FZR-ECL/00494/2014
Cała dokumentacja projektowa będzie technicznie kompletna z punktu widzenia celu,
któremu ma służyć. Zawierać będzie wymagane potwierdzenia sprawdzeń rozwiązań
projektowych w zakresie wynikającym z przepisów, a także opis opracowań
dokumentacji składających się na jej komplet. Posiadać będzie oświadczenie
Wykonawcy dokumentacji o jej wykonaniu zgodnie ze zleceniem, obowiązującymi
przepisami techniczno-budowlanymi, normami oraz zasadami wiedzy technicznej,
podpisane przez projektantów odpowiedzialnych za spełnienie tych wymagań.
- W rozwiązaniach projektowych zastosowane będą wyroby budowlane posiadające
odpowiednie certyfikaty zgodności, dopuszczone do obrotu i powszechnego stosowania.
- Dokumentację , o której mowa w pkt.3, w tym projekty techniczne we wszystkich
branżach i stadiach należy dostarczyć do Zamawiającego w następujących ilościach:

na papierze w 5 –ciu egzemplarzach oraz w wersji elektronicznej na płycie CD-R
w 2 egzemplarzach .
W wersji elektronicznej dostarczanej dokumentacji wymaga się zastosowania następujących
formatów plików:
 rysunki techniczne i schematy: dwg i pdf
 dokumenty tekstowe: doc lub docx
 tabele: xls lub xlsx
 dokumenty skanowane (np. DTR, aprobaty, badania UDT, itp.) – pdf.
Dokumentacja elektroniczna dostarczana przez Wykonawcę powinna zawierać spis
treści opracowany w odrębnym pliku Excel zgodnie z następującym wzorem
-
Nr
Opis
1 Schemat …………..
2
-
Wykaz …………………….
KKS-y
01ABC20
Plik
schemat.pdf
01ABC10CF
wykaz.pdf
W zakresie formy dostarczanej dokumentacji Zamawiający stawia następujące ogólne
wymagania:
 wszystkie egzemplarze projektu muszą być dostarczone w wersji oryginalnej tj. z
oryginalnymi podpisami projektantów
 projekty powinny być spójne i skoordynowane we wszystkich branżach,
 dokumentacja projektowa powinna być opracowana w języku polskim i musi
spełniać wymagania Prawa budowlanego, Polskich Norm i przepisów oraz
aktualnej wiedzy technicznej,
 dokumentacja powinna zawierać spis zawartości,
 szczegółowość opracowań musi gwarantować pełną informację dla wykonawców
prac i pełną jednoznaczność rozwiązań,
 format arkusza rysunku powinien zapewnić dobrą czytelność rozrysowanych na
nim elementów i ich opisów ,
Strona 5 z 6
Stacja paliw – montaż zbiornika paliwa.
NR POSTĘPOWANIA: GEK/FZR-ECL/00494/2014
5. HARMONOGRAM REALIZACJI ZAMÓWIENIA
- Wykonanie projektu budowlanego zbiornika dwupłaszczowego w terminie do 2.08.2014 r.
- Uzyskanie decyzji o pozwoleniu na budowę do dnia 30.09.2014 r.
- Wykonanie projektu wykonawczego do dnia 10.10.2014 r.
- Montaż i odbiór końcowy stacji zgodnie z pozwoleniem na budowę w terminie do 30.11.2014 r.
