Materiały i technologie
Prezentacja

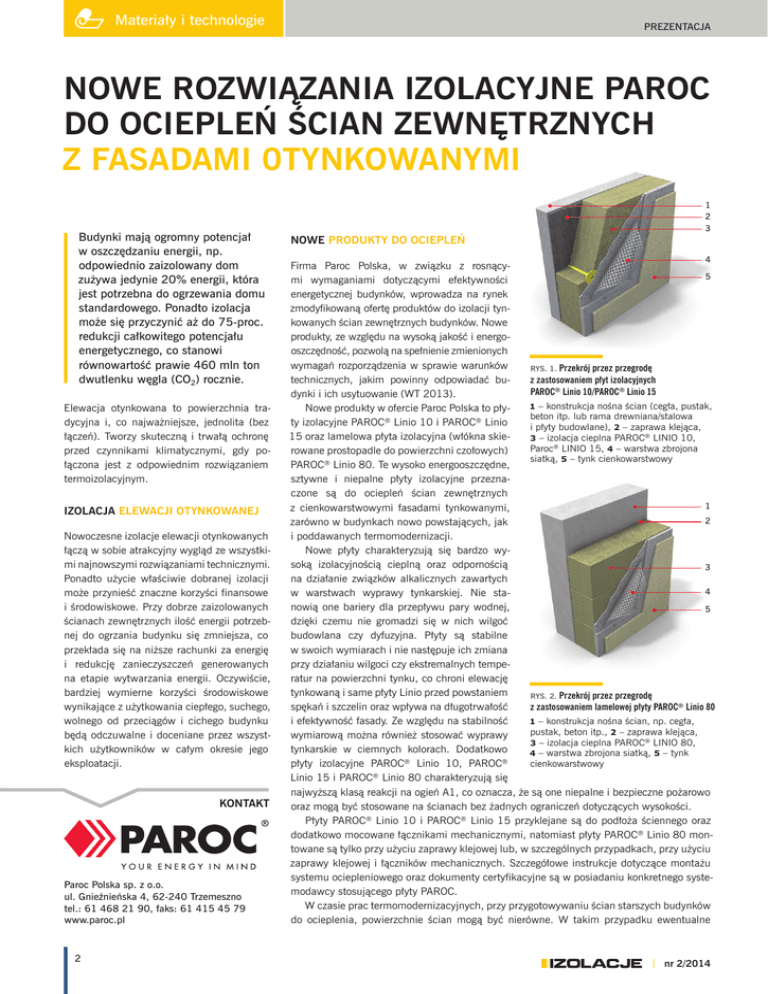

NOWE ROZWIĄZANIA IZOLACYJNE PAROC
do OCIEPLeń ŚCIAN ZEWNĘTRZNYCH
Z FASADAMI 0TYNKOWANYMI
Budynki mają ogromny potencjał
w oszczędzaniu energii, np.
odpowiednio zaizolowany dom
zużywa jedynie 20% energii, która
jest potrzebna do ogrzewania domu
standardowego. Ponadto izolacja
może się przyczynić aż do 75-proc.
redukcji całkowitego potencjału
energetycznego, co stanowi
równowartość prawie 460 mln ton
dwutlenku węgla (CO2) rocznie.
Elewacja otynkowana to powierzchnia tradycyjna i, co najważniejsze, jednolita (bez
łączeń). Tworzy skuteczną i trwałą ochronę
przed czynnikami klimatycznymi, gdy połączona jest z odpowiednim rozwiązaniem
termoizolacyjnym.
IZOLACJA ELEWACJI OTYNKOWANEJ
Nowoczesne izolacje elewacji otynkowanych
łączą w sobie atrakcyjny wygląd ze wszystkimi najnowszymi rozwiązaniami technicznymi.
Ponadto użycie właściwie dobranej izolacji
może przynieść znaczne korzyści finansowe
i środowiskowe. Przy dobrze zaizolowanych
ścianach zewnętrznych ilość energii potrzebnej do ogrzania budynku się zmniejsza, co
przekłada się na niższe rachunki za energię
i redukcję zanieczyszczeń generowanych
na etapie wytwarzania energii. Oczywiście,
bardziej wymierne korzyści środowiskowe
wynikające z użytkowania ciepłego, suchego,
wolnego od przeciągów i cichego budynku
będą odczuwalne i doceniane przez wszystkich użytkowników w całym okresie jego
eksploatacji.
Kontakt
Paroc Polska sp. z o.o.
ul. Gnieźnieńska 4, 62-240 Trzemeszno
tel.: 61 468 21 90, faks: 61 415 45 79
www.paroc.pl
NOWE PRODUKTY DO OCIEPLEŃ
1
2
3
4
Firma Paroc Polska, w związku z rosnący5
mi wymaganiami dotyczącymi efektywności
energetycznej budynków, wprowadza na rynek
zmodyfikowaną ofertę produktów do izolacji tynkowanych ścian zewnętrznych budynków. Nowe
produkty, ze względu na wysoką jakość i energooszczędność, pozwolą na spełnienie zmienionych
wymagań rozporządzenia w sprawie warunków
RYS. 1. Przekrój przez przegrodę
technicznych, jakim powinny odpowiadać buz zastosowaniem płyt izolacyjnych
PAROC® Linio 10/PAROC® Linio 15
dynki i ich usytuowanie (WT 2013).
1
– konstrukcja nośna ścian (cegła, pustak,
Nowe produkty w ofercie Paroc Polska to płybeton itp. lub rama drewniana/stalowa
®
®
ty izolacyjne PAROC Linio 10 i PAROC Linio
i płyty budowlane), 2 – zaprawa klejąca,
15 oraz lamelowa płyta izolacyjna (włókna skie3 – izolacja cieplna PAROC® LINIO 10,
Paroc® LINIO 15, 4 – warstwa zbrojona
rowane prostopadle do powierzchni czołowych)
siatką, 5 – tynk cienkowarstwowy
®
PAROC Linio 80. Te wysoko energooszczędne,
sztywne i niepalne płyty izolacyjne przeznaczone są do ociepleń ścian zewnętrznych
1
z cienkowarstwowymi fasadami tynkowanymi,
2
zarówno w budynkach nowo powstających, jak
i poddawanych termomodernizacji.
Nowe płyty charakteryzują się bardzo wysoką izolacyjnością cieplną oraz odpornością
3
na działanie związków alkalicznych zawartych
4
w warstwach wyprawy tynkarskiej. Nie stanowią one bariery dla przepływu pary wodnej,
5
dzięki czemu nie gromadzi się w nich wilgoć
budowlana czy dyfuzyjna. Płyty są stabilne
w swoich wymiarach i nie następuje ich zmiana
przy działaniu wilgoci czy ekstremalnych temperatur na powierzchni tynku, co chroni elewację
tynkowaną i same płyty Linio przed powstaniem
RYS. 2. Przekrój przez przegrodę
spękań i szczelin oraz wpływa na długotrwałość
z zastosowaniem lamelowej płyty PAROC® Linio 80
i efektywność fasady. Ze względu na stabilność
1 – konstrukcja nośna ścian, np. cegła,
pustak, beton itp., 2 – zaprawa klejąca,
wymiarową można również stosować wyprawy
3 – izolacja cieplna PAROC® LINIO 80,
tynkarskie w ciemnych kolorach. Dodatkowo
4 – warstwa zbrojona siatką, 5 – tynk
cienkowarstwowy
płyty izolacyjne PAROC® Linio 10, PAROC®
Linio 15 i PAROC® Linio 80 charakteryzują się
najwyższą klasą reakcji na ogień A1, co oznacza, że są one niepalne i bezpieczne pożarowo
oraz mogą być stosowane na ścianach bez żadnych ograniczeń dotyczących wysokości.
Płyty PAROC® Linio 10 i PAROC® Linio 15 przyklejane są do podłoża ściennego oraz
dodatkowo mocowane łącznikami mechanicznymi, natomiast płyty PAROC® Linio 80 montowane są tylko przy użyciu zaprawy klejowej lub, w szczególnych przypadkach, przy użyciu
zaprawy klejowej i łączników mechanicznych. Szczegółowe instrukcje dotyczące montażu
systemu ociepleniowego oraz dokumenty certyfikacyjne są w posiadaniu konkretnego systemodawcy stosującego płyty PAROC.
W czasie prac termomodernizacyjnych, przy przygotowywaniu ścian starszych budynków
do ocieplenia, powierzchnie ścian mogą być nierówne. W takim przypadku ewentualne
nr 2/2014
Konstrukcja
nośna ścian
Wartość U [W/m2·K)] przy zastosowaniu
izolacji PAROC® Linio 10, gr. [mm]
0
50
60
80
100
120
150
200
Bloczki
z gazobetonu, 0,66 0,34 0,31 0,27 0,23 0,21 0,18 0,14
200 mm
Cegły,
250 mm
1,68 0,50 0,44 0,35 0,30 0,25 0,21 0,16
Beton
zbrojony,
150 mm
4,08 0,61 0,52 0,41 0,33 0,28 0,23 0,17
Wartości współczynnika przenikania ciepła U ścian o różnej konstrukcji
nośnej przy zastosowaniu płyt PAROC® Linio 10 o różnej grubości
TABELA 1.
Konstrukcja
nośna ścian
Wartość U [W/m2·K)] przy zastosowaniu
izolacji PAROC® Linio 15, gr. [mm]
0
50
60
80
100
120
150
200
Bloczki
z gazobetonu, 0,66 0,34 0,31 0,27 0,23 0,21 0,18 0,14
200 mm
Cegły,
250 mm
1,68 0,50 0,44 0,35 0,30 0,25 0,21 0,16
Beton
zbrojony,
150 mm
4,08 0,61 0,52 0,41 0,33 0,28 0,23 0,17
Wartości współczynnika przenikania ciepła U ścian o różnej konstrukcji
nośnej przy zastosowaniu płyt PAROC® Linio 15 o różnej grubości
TABELA 2.
Konstrukcja
nośna ścian
Wartość U [W/m2·K)] przy zastosowaniu
izolacji PAROC® Linio 80, gr. [mm]
0
50
60
80
100
120
150
200
Bloczki
z gazobetonu, 0,66 0,36 0,33 0,28 0,25 0,22 0,19 0,15
200 mm
Cegły,
250 mm
1,68 0,54 0,48 0,39 0,32 0,28 0,23 0,18
Beton
zbrojony,
150 mm
4,08 0,67 0,57 0,45 0,36 0,31 0,25 0,19
Wartości współczynnika przenikania ciepła U ścian o różnej konstrukcji
nośnej przy zastosowaniu płyt PAROC® Linio 80 o różnej grubości
TABELA 3.
nierówności są niwelowane grubością zaprawy klejowej stosowanej
do przyklejania PAROC® Linio 10. Ze względu na swoją elastyczność płyty lamelowe PAROC® Linio 80 nadają się do izolowania
powierzchni ściennych zakrzywionych lub zaokrąglonych.
Grubości nowych płyt są różne: od 50 do 250 mm w przypadku
PAROC® Linio 10 i od 20 do 200 mm w przypadku PAROC® Linio
15. Płyta PAROC® Linio 10 gr. 250 mm nadaje się do izolacji ścian
budynków wysoko energooszczędnych lub pasywnych. Ze względu
na stopniowe obniżanie dopuszczalnych wartości współczynnika przenikania ciepła U płyta o tej grubości może być powszechnie stosowana.
Natomiast płyta PAROC® Linio 15 rekomendowana jest do izolacji
fasad o podwyższonych wymaganiach dotyczących wytrzymałości
na naprężenia ściskające i rozciągające. Płyty cieńsze (20–30 mm)
mają zastosowanie w izolacji stref przyokiennych i okołodrzwiowych
jako uszczelnienie izolacyjne stref wrażliwych na ucieczkę ciepła.
Płyta lamelowa PAROC® Linio 80, o włóknach ukierunkowanych
prostopadle do powierzchni czołowych, może być stosowana zarówno
w budynkach jednorodzinnych, jak i w budynkach średnio wysokich
nr 2/2014
i wysokich. Podobnie jak inne produkty Linio płyta jest niepalna oraz
odporna na działanie związków alkalicznych. Nie następuje w niej
akumulacja wilgoci oraz nie zmienia swoich wymiarów pod wpływem
ekstremalnych temperatur. Do izolacji budynków pasywnych czy
o prawie zerowym zużyciu energii na ogrzewanie firma Paroc poleca
zastosowanie płyty lamelowej PAROC® Linio 80 gr. do 340 mm, które
spełniają wymagania efektywności energetycznej dotyczące budynków
o najwyższych klasach energetycznych: A, A+ lub A++.
W TABELACH 1 i 2 przedstawiono wartości współczynnika przenikania ciepła U przegrody przy zastosowaniu płyt PAROC® Linio 10 i 15.
Wartości U zostały obliczone przy użyciu wartości projektowych λ.
Dla wełny kamiennej wartości projektowe λ są równe wartościom deklarowanym λ. Krajowe przepisy budowlane i norma EN 6946 mogą
wymagać dodatkowej korekty wartości ΔU w celu uwzględnienia luk
powietrznych, konwekcji, nieprawidłowego montażu, elementów
złącznych itp. W tych obliczeniach uwzględniony został tylko wpływ
elementów mocujących.
Wartości termiczne stosowane w obliczeniach:
» opór przejmowania ciepła na powierzchni wewnętrznej Rsi =
0,130 (m2∙K)/W,
» konstrukcja nośna ścian:
– lekkie bloczki, gr. 200 mm, λ = 0,15 W/(m∙K),
– cegły, gr. 250 mm, λ = 0,60 W/(m∙K),
– beton zbrojony, gr. 150 mm, λ = 2,30 W/(m∙K),
» PAROC® LINIO 10, λobl. = 0,036 W/(m∙K),
» PAROC® LINIO 15, λobl. = 0,037 W/(m∙K),
» tynk,gr. 10 mm, λ = 1,00 W/(m∙K),
» opór przejmowania ciepła na powierzchni zewnętrznej Rse =
0,040 (m2∙K)/W.
W TABELI 3 przedstawiono wartości współczynnika przenikania
ciepła U przegrody przy zastosowaniu płyt PAROC® Linio 80.
Wartości U zostały obliczone przy użyciu wartości projektowych λ.
Dla wełny kamiennej wartości projektowe λ są równe wartościom deklarowanym λ. Krajowe przepisy budowlane i norma EN 6946 mogą
wymagać dodatkowej korekty wielkości ΔU w celu uwzględnienia
luk powietrznych, konwekcji, nieprawidłowego montażu, elementów
złącznych itp. W prezentowanych obliczeniach wartość ΔU wynosi 0.
Wartości termiczne stosowane w obliczeniach:
» opór przejmowania na powierzchni wewnętrznej Rsi = 0,130
(m2∙K)/W,
» konstrukcja nośna ścian:
– bloczki z betonu komórkowego, gr. 200 mm, λ = 0,15
W/(m∙K),
– cegły, gr. 250 mm, λ = 0,60 W/(m∙K),
– beton zbrojony, gr. 150 mm, λ = 2,30 W/(m∙K),
» PAROC® LINIO 80, λobl. = 0,040 W/(m∙K) (Δλ = 0),
» Tynk, gr. 10 mm, λ = 1,00 W/(m∙K),
» opór przejmowania na powierzchni zewnętrznej Rse = 0,040
(m2∙K)/W.
Według założeń WT 2013 dopuszczalne wartości współczynnika
przenikania ciepła U w odniesieniu do ścian zewnętrznych wynoszą:
» od stycznia 2014 r. – Umaks. = 0,25 W/(m2∙K),
» od stycznia 2017 r. – Umaks. = 0,23 W/(m2∙K),
» od stycznia 2021 r. – Umaks. = 0,20 W/(m2∙K).
Oznacza to, że minimalne grubości produktów Linio zastosowanych w budynkach w latach 2014–2016 mogą wynosić
100–150 mm (zależnie od rodzaju ściany nośnej), w latach
2017–2020: 120–150 mm, a od 2021 r.: 150–200 mm. Dokładne
wartości parametrów cieplnych i mechanicznych produktów z grupy
Linio są dostępne na stronie internetowej www.paroc.pl.
