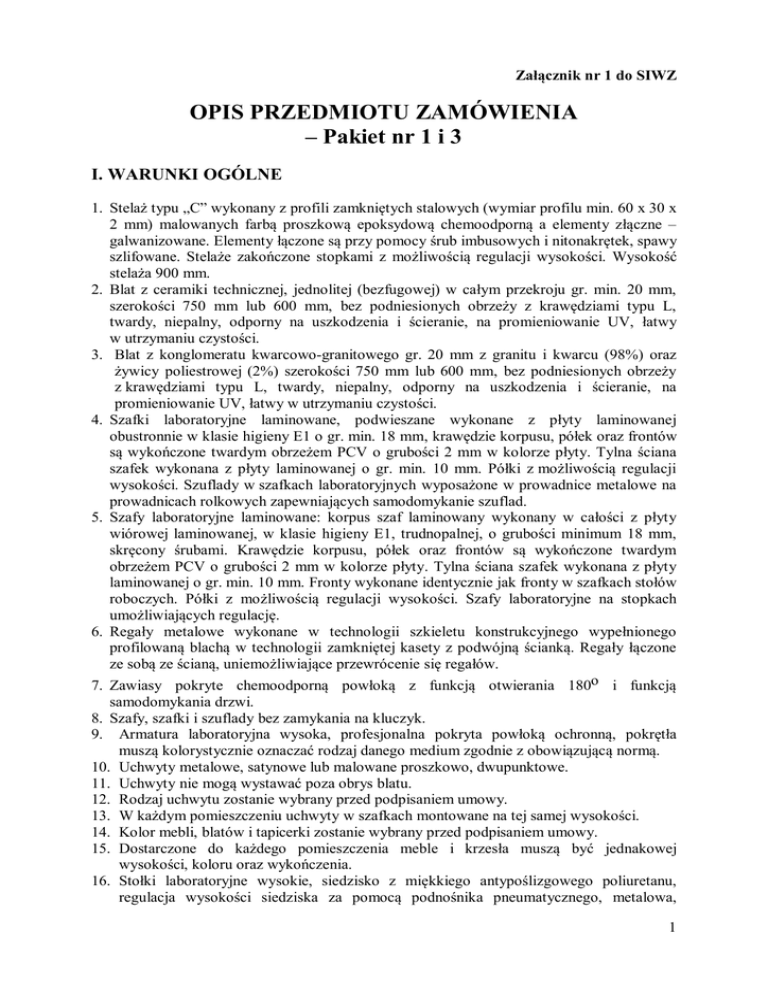

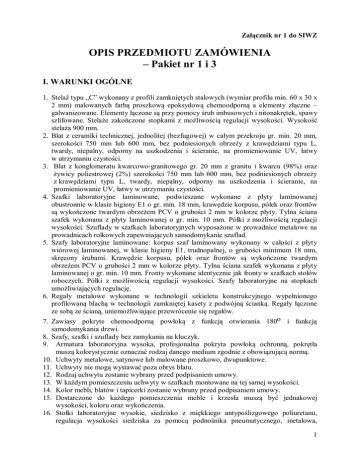

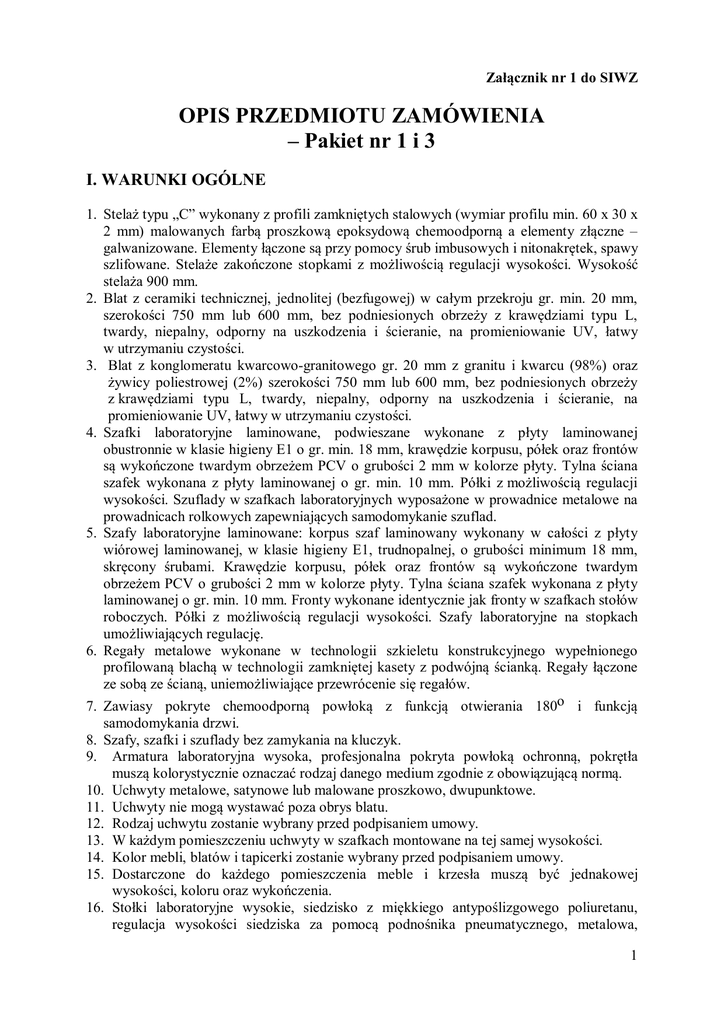

Załącznik nr 1 do SIWZ - Opis przedmiotu zamówienia – Pakiet nr 1 i 3

Załącznik nr 1 do SIWZ
OPIS PRZEDMIOTU ZAMÓWIENIA
– Pakiet nr 1 i 3
I. WARUNKI OGÓLNE
1. Stelaż typu „C” wykonany z profili zamkniętych stalowych (wymiar profilu min. 60 x 30 x
2 mm) malowanych farbą proszkową epoksydową chemoodporną a elementy złączne –
galwanizowane. Elementy łączone są przy pomocy śrub imbusowych i nitonakrętek, spawy
szlifowane. Stelaże zakończone stopkami z możliwością regulacji wysokości. Wysokość
stelaża 900 mm.
2. Blat z ceramiki technicznej, jednolitej (bezfugowej) w całym przekroju gr. min. 20 mm,
szerokości 750 mm lub 600 mm, bez podniesionych obrzeży z krawędziami typu L,
twardy, niepalny, odporny na uszkodzenia i ścieranie, na promieniowanie UV, łatwy
w utrzymaniu czystości.
3. Blat z konglomeratu kwarcowo-granitowego gr. 20 mm z granitu i kwarcu (98%) oraz
żywicy poliestrowej (2%) szerokości 750 mm lub 600 mm, bez podniesionych obrzeży
z krawędziami typu L, twardy, niepalny, odporny na uszkodzenia i ścieranie, na
promieniowanie UV, łatwy w utrzymaniu czystości.
4. Szafki laboratoryjne laminowane, podwieszane wykonane z płyty laminowanej
obustronnie w klasie higieny E1 o gr. min. 18 mm, krawędzie korpusu, półek oraz frontów
są wykończone twardym obrzeżem PCV o grubości 2 mm w kolorze płyty. Tylna ściana
szafek wykonana z płyty laminowanej o gr. min. 10 mm. Półki z możliwością regulacji
wysokości. Szuflady w szafkach laboratoryjnych wyposażone w prowadnice metalowe na
prowadnicach rolkowych zapewniających samodomykanie szuflad.
5. Szafy laboratoryjne laminowane: korpus szaf laminowany wykonany w całości z płyty
wiórowej laminowanej, w klasie higieny E1, trudnopalnej, o grubości minimum 18 mm,
skręcony śrubami. Krawędzie korpusu, półek oraz frontów są wykończone twardym
obrzeżem PCV o grubości 2 mm w kolorze płyty. Tylna ściana szafek wykonana z płyty
laminowanej o gr. min. 10 mm. Fronty wykonane identycznie jak fronty w szafkach stołów
roboczych. Półki z możliwością regulacji wysokości. Szafy laboratoryjne na stopkach
umożliwiających regulację.
6. Regały metalowe wykonane w technologii szkieletu konstrukcyjnego wypełnionego
profilowaną blachą w technologii zamkniętej kasety z podwójną ścianką. Regały łączone
ze sobą ze ścianą, uniemożliwiające przewrócenie się regałów.
7. Zawiasy pokryte chemoodporną powłoką z funkcją otwierania 180o i funkcją
samodomykania drzwi.
8. Szafy, szafki i szuflady bez zamykania na kluczyk.
9. Armatura laboratoryjna wysoka, profesjonalna pokryta powłoką ochronną, pokrętła
muszą kolorystycznie oznaczać rodzaj danego medium zgodnie z obowiązującą normą.
10. Uchwyty metalowe, satynowe lub malowane proszkowo, dwupunktowe.
11. Uchwyty nie mogą wystawać poza obrys blatu.
12. Rodzaj uchwytu zostanie wybrany przed podpisaniem umowy.
13. W każdym pomieszczeniu uchwyty w szafkach montowane na tej samej wysokości.
14. Kolor mebli, blatów i tapicerki zostanie wybrany przed podpisaniem umowy.
15. Dostarczone do każdego pomieszczenia meble i krzesła muszą być jednakowej
wysokości, koloru oraz wykończenia.
16. Stołki laboratoryjne wysokie, siedzisko z miękkiego antypoślizgowego poliuretanu,
regulacja wysokości siedziska za pomocą podnośnika pneumatycznego, metalowa,
1
lakierowana (kolor czarny, szary lub Alu) obręcz pod stopy o regulowanej śrubą
wysokości, stabilna, pięcioramienna podstawa jezdna w kolorze czarnym, szarym lub Alu
z nakładkami z plastiku na stopkach.
17. Krzesła laboratoryjne wysokie, miękkie siedzisko i oparcie z antypoślizgowego
poliuretanu, regulacja wysokości siedziska za pomocą podnośnika pneumatycznego,
metalowa, lakierowana (kolor czarny lub szary) obręcz pod stopy o regulowanej śrubą
wysokości, stabilna, pięcioramienna podstawa jezdna w kolorze czarnym, szarym lub Alu
z samohamowalnymi kółkami (kółka miękkie - podłoga z terakoty).
Wszystkie wymiary mebli, dygestorium zostały podane w milimetrach.
Meble - szerokość x głębokość x wysokość (mm).
II. POMIESZCZENIA RIZOSFERY
Pokój 1 – zmywalnia – 6,30 m2
1. Stanowisko do mycia 800 - szt. 1
Blat z ceramiki litej, z podwyższoną tylną ścianą (wys. min. 50 mm), szer. 750
Stelaż typu „C”
Szafki z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 800, dwudrzwiowa
b) miski zlewowe z ceramiki, wpuszczane 350 x 450 x 300 gł. – szt. 2
c) wysoka bateria c/z woda jednokolumnowa, chemoodporna nablatowa – szt. 1.
2. Stół roboczy przyścienny 1300 - szt. 1
Blat z ceramiki litej, szer. 600
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 600, jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 1.
3. Szafka wisząca z płyty laminowanej, jednodrzwiowa 600 x 350-450 x 620-650 z jedną
półką (2 przestrzenie) - szt. 1.
4. Suszarka polipropylenowa, wisząca 600 x 600 z możliwością suszenia szkła pod kątem,
trzpienie dł. 123 z polipropylenu, wyposażona w wężyk i rynienkę ociekową, z której
nadmiar wody jest odprowadzany do zlewu za pomocą wężyka – szt. 2.
5. Suszarka polipropylenowa, wisząca 600 x 600 z możliwością suszenia szkła pod kątem,
trzpienie dł. 116 z polipropylenu, wyposażona w wężyk i rynienkę ociekową, z której
2
nadmiar wody jest odprowadzany do zlewu za pomocą wężyka – szt. 2.
6. Stołki – szt. 2.
Pokój 2 – Laboratorium analizy bakterii – 12,28 m2
1. Stół roboczy przyścienny 2200 ze ściętym narożnikiem - szt. 1
Blat z ceramiki litej z podwyższoną tylną ścianą (wys. min. 50 mm), szer. 750
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 600, jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 2.
2. Stół roboczy przyścienny wzmocniony 800 pod urządzenie ważące ok. 70 kg - szt. 1
Blat z konglomeratu kwarcowo-granitowego, szer. 600
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 800, jednodrzwiowa – szt. 1.
3. Stołki – szt. 2.
Pokój 3 – Symbiobank – 5,64 m2
1. Regał metalowy 900 x 800 x 2500 malowany proszkowo farbami epoksydowymi, półki
z żywicy epoksydowej o gr. 15 mm, przestrzeń miedzy półkami 300 mm, na dole jedna
półka (2 przestrzenie) zamknięta w szafkę dwudrzwiową, regał montowany do ściany szt. 2.
2. Regał metalowy 800 x 800 x 3000 malowany proszkowo farbami epoksydowymi, półki
z żywicy epoksydowej o gr. 15 mm, przestrzeń miedzy półkami 300 mm, na dole jedna
półka (2 przestrzenie) zamknięta w szafkę dwudrzwiową, regał montowany do ściany szt. 1.
Pokój 4 – Laboratorium analizy grzybów – 12,81 m2
1. Stół roboczy przyścienny 2100 - szt. 1
Blat z ceramiki litej z podwyższoną tylną ścianą, szer. 750
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 600 z czterema szufladami równomiernie rozłożonymi – szt. 1.
2. Stół roboczy przyścienny wzmocniony 900 pod urządzenie ważące ok. 70 kg - szt. 1
Blat z konglomeratu kwarcowo-granitowego, szer. 750
Stelaż typu „C” wzmocniony (na stole będzie znajdować się aparatura ważąca ok. 60 kg)
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 900, dwudrzwiowa z jedną półką (2 przestrzenie) – szt. 1.
3. Stołki – szt. 2.
3
Pokój 5 – Laboratorium analizy korzeni – 9,65 m2
1. Stół roboczy przyścienny ze ściętym narożnikiem 3300 - szt. 1
Blat z ceramiki litej, szer. 600
Stelaż typu „C”
Szafki z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 800, dwudrzwiowa z dwoma półkami (3 przestrzenie) – szt. 1
b) szafka podwieszana 600, jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 1
c) szafka podwieszana 500, jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 1
d) szafka podwieszana z czterema szufladami 500 – szt. 2.
2. Stół roboczy przyścienny 3500 - szt. 1
Blat z ceramiki litej, szer. 600
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 800, dwudrzwiowa z dwiema półkami (3 przestrzenie) – szt. 2
b) szafka podwieszana 800, dwudrzwiowa z jedną półką (2 przestrzenie) – szt. 1.
3. Stół roboczy przyścienny ze ściętym narożnikiem 1200 - szt. 1
Blat z ceramiki litej, szer. 600
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana z czterema szufladami 600 – szt.1.
4. Szafka wisząca otwarta z płyty laminowanej na segregatory z jedną półką 1000 x 300 x 750
- 800 - szt. 4.
5. Stołki – szt. 2.
6. Krzesła – szt. 4.
Pokój 6 – Laboratorium ogólne – 15,25 m2
1. Stanowisko do mycia 900 - szt. 1
Blat z ceramiki litej, z podwyższoną tylną ścianą (wys. min. 50 mm), szer. 750
Stelaż typu „C”
Szafki z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 900, dwudrzwiowa – szt. 1
b) miska zlewowa z ceramiki, wpuszczana, 400 x 450 x 300 gł. – szt. 2
c) wysoka bateria c/z woda jednokolumnowa, chemoodporna nablatowa – szt. 1.
2. Stół roboczy przyścienny 2700 - szt. 1
Blat z ceramiki litej, szer. 750 na blacie nad grzejnikami otwory (zabezpieczone kratką)
umożliwiające przepływ ciepłego powietrza
Stelaż typu „C”
Szafki z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 600 jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 1
4
b) szafka podwieszana z czterema szufladami 600 – szt.1
c) szafka podwieszana 800 dwudrzwiowa z jedną półką (2 przestrzenie) – szt. 1.
3. Stół roboczy przyścienny 2350 - szt. 1
Blat z ceramiki litej, szer. 750 na blacie nad grzejnikami otwory (zabezpieczone kratką)
umożliwiające przepływ ciepłego powietrza
Stelaż typu „C”
Szafki z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 400 jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 2
b) szafka podwieszana 600 jednodrzwiowa z dwiema półkami (3 przestrzenie) – szt. 1.
4. Stół roboczy przyścienny ze ściętym narożnikiem 3400 - szt. 1
Blat z ceramiki litej, szer. 750 na blacie nad grzejnikami otwory (zabezpieczone kratką)
umożliwiające przepływ ciepłego powietrza
Stelaż typu „C”
Szafki z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 600 jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 2
b) szafka podwieszana z czterema szufladami 600 – szt. 2.
5. Szafka wisząca z płyty laminowanej, jednodrzwiowa 600 x 350-450 x 750-800 z jedną
półką - szt. 4.
6. Szafka wisząca z płyty laminowanej, jednodrzwiowa 400 x 350-450 x 750-800 z jedną
półką - szt. 1.
7. Szafka wisząca otwarta z płyty laminowanej z jedną półką 1000 x 350-450 x 750-800 szt. 3.
8. Szafka na szkło laboratoryjne 600 x 400 x 2200 z płyty laminowanej, drzwiczki u góry
przeszklone, dół z płyty, ok. siedem półek z możliwością regulacji – szt. 1.
9. Stołki – szt. 4.
10. Krzesła – szt. 2.
Pokój 7 – Laboratorium analizy żeli – 6,00 m2
1. Stół roboczy przyścienny 3000 - szt. 1
Blat z ceramiki litej, z podwyższoną tylną i boczną ścianą (wys. min. 50 mm), szer. 750
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) miska zlewowa z ceramiki do wbudowania, jednokomorowa 350 x 450 x 300 gł. – szt. 1
b) wysoka bateria (zw) jednokolumnowa, chemoodporna, nablatowa – szt. 1
c) szafka podwieszana pod zlew 600, jednodrzwiowa – szt. 1
d) szafka podwieszana 600 jednodrzwiowa z jedną półką (2 przestrzenie) – szt. 2.
2. Stół roboczy przyścienny 1300 - szt. 1
Blat z ceramiki litej technicznej, z podwyższoną tylną i boczną ścianą (wys. min. 50 mm),
szer. 750
5
Stelaż typu „C”
Szafka z płyty laminowanej
Wyposażenie:
a) szafka podwieszana 900 dwudrzwiowa z jedną półką (2 przestrzenie) – szt. 1.
Korytarz
1. Szafa ubraniowa 800 x 300 x 2000-2500 z płyty laminowanej z szafką dwudrzwiową na
dole z drążkiem na wieszaki i półką u góry. Szafa wyposażona w 5 szt. drewnianych
wieszaków – szt. 1.
2. Szafka metalowa na min. 50 kluczy, wisząca, 230-250 x 50-100 x 350-400. Szafka
wyposażona w zamek patentowy z min. 2 kluczami – szt. 2.
3. Szafa ubraniowa 850-900 x 400 x 2000 z płyty laminowanej z szafką dwudrzwiową na
dole z drążkiem na wieszaki. Szafa wyposażona w 5 szt. drewnianych wieszaków – szt. 1.
4. Wózek 2 piętrowy ze stali nierdzewnej wyposażony w hamulce, udźwig ok 100 kg, półki
zabezpieczone barierką przed wypadnięciem materiałów lub półki z podwyższonym
obrzeżem – szt. 2.
5. Wózek 3 piętrowy ze stali nierdzewnej wyposażony w hamulce, udźwig ok 145 kg, półki
bez podwyższonych obrzeży – szt. 2.
6. Szafa ubraniowa 650 - 700 x 400 x 2000 z płyty laminowanej z szafką dwudrzwiową na
dole z drążkiem na wieszaki. Szafa wyposażona w 5 szt. drewnianych wieszaków – szt. 1.
III. DYGESTORIUM
Dygestorium wzmocnione.
Konstrukcja nośna wykonana z profili stalowych zamkniętych, pokrytych farbą proszkową
epoksydową, z możliwością regulacji wysokości. Ściany komory roboczej wykonane
z blachy. Blat (z podniesionym obrzeżem) i zlewik (30 x 15 x 15) wykonany z litej ceramiki
technicznej jednorodnej (bezfugowa) na wysokości 900 mm, ze zintegrowanym
podwyższonym wokół obrzeżem ceramicznym, przednia krawędź blatu o aerodynamicznym,
wyprofilowanym profilu. Dygestorium zasilane 230 V.
Wymiary:
szerokość x głębokość robocza x wysokość x wysokość robocza
1200 x 500 x 2450-2550 x 900 mm
Wyposażenie:
- okno w pojedynczej ramie z funkcją AutoProtect i Softmatic, blokada okna na 50 cm nad
blatem, szkło hartowane
- szafka metalowa, dwudrzwiowa, na cokole, pokryta farbą epoksydową, wentylowana
z wbudowanym wentylatorem, z uszczelką podcokołową, z drzwiami otwierananymi,
szafka z kuwetą wysuwaną
- regulacja wywiewu
- cyfrowa kontrola przepływu powietrza
- filtry
- 1 x zawór wody zimnej umieszczony na tylnej ścianie dygestorium, powlekany tworzywem
chemoodpornym
- 3 x gniazda elektryczne 230 V 16 A w wykonaniu bryzoszczelnym IP 44
6
- ¢ króćca przyłączeniowego – 200 mm
- 1 x zawór do wody demineralizowanej
- oświetlenie komory roboczej jarzeniowe 2 x 20 W
- włączanie oświetlenia i wentylatorów z przodu dygestorium
7
