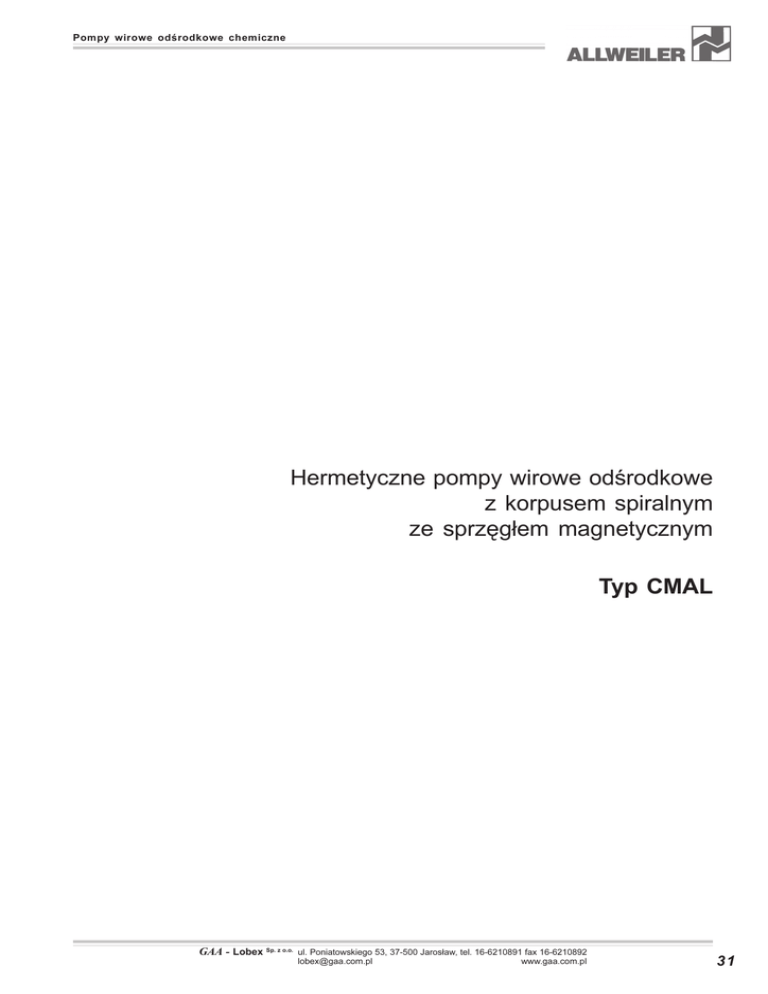

Hermetyczne pompy wirowe odœrodkowe z korpusem spiralnym ze
Pompy wirowe odœrodkowe chemiczne Hermetyczne pompy wirowe odœrodkowe z korpusem spiralnym ze sprzêg³em magnetycznym Typ CMAL GAA - Lobex Sp. z o.o. ul. Poniatowskiego 53, 37-500 Jaros³aw, tel. 16-6210891 fax 16-6210892 [email protected] www.gaa.com.pl 31 Pompy wirowe odœrodkowe chemiczne Typ CMAL Zastosowanie Do t³oczenia toksycznych, ³atwo lotnych, wybuchowych, lub w inny sposób zagra¿aj¹cych otoczeniu i œrodowisku cieczy, które wymagaj¹ hermetycznie zamkniêtej, bezuszczelnieniowej pompy. Media te nie mog¹ powodowaæ korozji pompy lub sprzêg³a magnetycznego. Budowa Pompy te s¹ wykonywane jako pompy poziome, jednostopniowe pompy odœrodkowe ze sprzêg³em magnetycznym. Wymiary obudowy oraz parametry hydrauliczne wg norm DIN EN 22858 / ISO 2858. Przeniesienie momentu napêdowego nastêpuje bezdotykowo z zewnêtrznego rotora na wewnêtrzny rotor poprzez stacjonarny garnek rozdzielaj¹cy przy pomocy analogicznie rozmieszczonych magnesów z CoSm. Zewnêtrzny rotor magnetyczny przymocowany jest do wa³u silnika. Wewnêtrzny magnetyczny rotor jest po³¹czony bezpoœrednio z symetrycznym wirnikiem dwustrumieniowym, dziêki czemu si³y poosiowe zostaj¹ sprowadzone do zera. Zastosowanie ³o¿yska poœredniego wirnika redukuje o po³owê wystêpuj¹ce si³y promieniowe w ³o¿yskach œlizgowych. do 80 m3/h H do 55 m t do 150°C pd do 16 bar DN d od 1) CMAL 32 - 200 / 01 110 / 40 - W20 Typ Wielkoœæ Œrednica nominalna króæca t³ocznego 1) Œrednica nominalna wirnika Numer hydrauliczny Rozmiar sprzêg³a magnetycznego Zamontowane magnesy (ca³kowita d³ugoœæ magnesów w mm) Wykonanie materia³owe Oznaczenie typu umieszczone jest na tabliczce znamionowej. Materia³y Nazwa elementu Korpus pompy Wirnik Pokrywa obudowy pompy Wspornik łożyskowy Wał napędowy Pierścień wewnętrzny łożyska ślizgowego Pierścień zewnętrzny łożyska ślizgowego Garnek rozdzielający Parametry eksploatacyjne Q Oznaczenie typu pompy 1) 25 do 50 mm Nr części 102.01 230.01 161.01 330.01 213.01 529.01/02 545.01/02 817.01 Ciœnienie wejœciowe plus ciœnienie wytwarzane przez pompê (przy zerowym przep³ywie) nie mo¿e przekroczyæ ustalonej wartoœci pd. Osi¹galne parametry natê¿enia przep³ywu mo¿na odczytaæ z charakterystyk pompy. Graniczne wartoœci ciœnienia w zale¿noœci od temperatury pompowanego medium Zalecana wydajnoœæ minimalna: Qmin= 0,3 x Qh opt. Nominalna moc sprzêg³a magnetycznego P do 37 kW przy 2900 1/min. D³ugoœci magnesów: 20, 30, 40, 60 oraz 80 mm Powy¿sze parametry nale¿y traktowaæ jako wartoœci pogl¹dowe / teoretyczne. Dok³adne granice zastosowania zostan¹ podane w ofercie b¹dŸ w potwierdzeniu przyjêcia zamówienia do realizacji. Ko³nierze / Przy³¹cza Wymiary ko³nierzy wg DIN EN 1092 - 1, PN16 Napêd Pompy s¹ seryjnie wyposa¿ane w trójfazowy silnika asynchroniczny. Do 2,2 kW 230 /400 V, od 3kW 400/690V, IP55. 32 Wykonanie materiałowe 1.4408 1.4408 1.4571 EN-GJL-250 (GG-25) 1.7139 SSiC SSiC 2.4610 GAA - Lobex Sp. z o.o. ul. Poniatowskiego 53, 37-500 Jaros³aw, tel. 16-6210891 fax 16-6210892 [email protected] www.gaa.com.pl Pompy wirowe odœrodkowe chemiczne Typ CMAL £o¿yskowanie Od strony pompy: ³o¿ysko œlizgowe smarowane transportowanym medium Od strony napêdu: ³o¿ysko toczne smarowane smarem. Demontowanie jednostki wspornika ³o¿yskowego W przypadku zastosowania sprzêg³a elastycznego z tulejk¹ dystansow¹ istnieje mo¿liwoœæ wymontowania jednostki wspornika ³o¿yskowego od strony napêdu bez koniecznoœci demonta¿u pokrywy obudowy pompy oraz napêdu z p³yty podstawy oraz roz³¹czenia króæców od ruroci¹gów. Sprzêg³o wa³u i ochrona przed dotykiem Sprzêg³o elastyczne wa³u wg. DIN 740 z lub bez tulejki dystansowej. Ochrona sprzêg³a jest dostarczana jako ochrona przed dotykiem zgodnie z DIN EN 294 (DIN 31001), wtedy gdy zakres dostawy zawiera pompê, p³ytê podstawy oraz sprzêg³o. Ochrona przeciwwybuchowa Pompa posiada certyfikat zgodny z dyrektyw¹ 94/9/ WG (ATEX 100a) dla urz¹dzeñ grupy II, kategorii 2G. Klasy temperaturowe zgodne z EN 13463-1 w zale¿noœci od temperatury pompowanego medium. Maksymalna temperatura pompowanego medium odpowiadaj¹ca klasie temperaturowej podana jest w tabeli poni¿ej: Grupa wybuchowa II 2G/ c/b II 3G/ c 1) Klasa temperaturowa wg EN 13463-1 T4 T3 T2 T1 Maksymalna temperatura medium 103 °C 150 °C 1) 150 °C 1) 150 °C 1) graniczne temperatury pompy: ochrona przeciwwybuchowa typ b = ochrona ognioszczelna ochrona przeciwwybuchowa typ c = ochrona samoistnie bezpieczna Temperatury wymienione powy¿ej s¹ wspó³zale¿ne z maksymaln¹ temperatur¹ otoczenia 40°C. Uwaga! W przypadku pomp kategorii 2 nadmierny wzrost temperatury na powierzchni pompy, spowodowany mo¿liw¹ awari¹, musi byæ wyeliminowany poprzez zastosowanie urz¹dzeñ monitoruj¹cych. Przy przypadku pracy pompy przy niezmiennych parametrach (przep³ywu, wysokoœci podnoszenia, obrotów, lepkoœci) mo¿emy dostarczyæ na ¿yczenie czujnik kontroli wydajnoœci pompy do wykrywania ewentualnych zaburzeñ pracy pompy. Certyfikat Ex Certyfikat produktu dostarczany jest na ¿yczenie. Wymiennoœæ czêœci Typy CMA i CMAL Czêœci zamieszczone w tabeli posiadaj¹ce takie same numery w kolumnach s¹ czêœciami wymiennymi. Typ Korpus pompy Wirnik 25-160/01 25-200/01 32-160/01 32-200/01 40-160/01 40-200/01 50-160/01 50-200/01 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 Pokrywa korpusu pompy Łożyska ślizgowe Wspornik łożyskowy 1 1 1 GAA - Lobex Sp. z o.o. CMAL Płyta podstawy Wał napędu CMAL 1 2 1 2 1 2 2 2 CMA 1 2 1 2 1 2 1 2 Klosz mocowania napędu Wał napędowy CMA CMA Sprzęgło magnetyczne Zależne od obrotów i typu silnika ul. Poniatowskiego 53, 37-500 Jaros³aw, tel. 16-6210891 fax 16-6210892 [email protected] www.gaa.com.pl 33 Pompy wirowe odœrodkowe chemiczne Typ CMAL 34 Postêp Inteligentne rozwi¹zania konstrukcyjne. Budowa Standardowe czêœci zamienne; niewielka iloœæ czêœci sk³adowych; odporne na wysokie ciœnienia oraz odporne na korozje czêœci obudowy wg ISO 5199 £o¿yskowanie Redukcja si³ promieniowych dziêki zastosowaniu podwójnego ³o¿yskowania wirnika Sprzêg³o magnetyczne Hermetyczna budowa, bezdotykowe przenoszenie napêdu. Magnesy kobaltowo-samarowe zaprojektowane dla wszystkich dopuszczonych temperatur t³oczonego medium i dla obci¹¿eñ momentem obrotowym zgodnym z charakterystyk¹ (dla ka¿dego rozmiaru pompy). Nie jest mo¿liwe przeci¹¿enie. Wymiary Po³¹czenia ko³nierzowe wg DIN EN 1092-1 PN16. Wymiary obudowy oraz parametry hydrauliczne wg norm DIN EN 22858 / ISO 2858. Brak si³ osiowych Nie wystêpuj¹ si³y osiowe dziêki zastosowaniu symetrycznego wirnika oraz wersji bez wa³u. Du¿a odpornoœæ na zu¿ycie Cz¹stki sta³e s¹ rozdrabniane przez strumieñ przep³ywu ponad ³o¿yskami SiC. Budowa bez wa³u u³atwiaj¹ca cyrkulacjê medium. ¯ebra wzmacniaj¹ce wewn¹trz garnka rozdzielaj¹cego zapobiegaj¹ce powstawaniu wiru. Niezawodnoœæ Hydrodynamiczne smarowanie ³o¿ysk z SiC. Umieszczenie ³o¿ysk SiC w specjalnych pierœcieniach tolerancyjnych, umo¿liwiaj¹cych niezawodn¹ pracê pompy przy du¿ych wahaniach temperatury medium. Strumieñ przep³ywu Opatentowany sposób przep³ywu sprawdzony w tysi¹cach aplikacji w praktyce. GAA - Lobex Sp. z o.o. ul. Poniatowskiego 53, 37-500 Jaros³aw, tel. 16-6210891 fax 16-6210892 [email protected] www.gaa.com.pl Pompy wirowe odœrodkowe chemiczne Typ CMAL Charakterystyki n = 1450 1/min n = 2900 1/min Dok³adne charakterystyki poszczególnych typów na ¿yczenie. GAA - Lobex Sp. z o.o. ul. Poniatowskiego 53, 37-500 Jaros³aw, tel. 16-6210891 fax 16-6210892 [email protected] www.gaa.com.pl 35 Pompy wirowe odœrodkowe chemiczne Typ CMAL Czêœci Nazwa 36 Obudowa spiralna 102.01 Nr Nazwa Tulejka wewnętrzna łożyska Nr 529.01 Nazwa Śruba/zatyczka Nr 903.22 Pokrywa obudowy 161.01 Tulejka wewnętrzna łożyska 529.02 Śruba pierścieniowa 910.01 Tulejka zewnętrzna łożyska 545.01 Stopka mocująca Wał napędowy 183.01 213.01 Śruba z łbem cylindr. 914.04 Tulejka zewnętrzna łożyska 545.02 Śruba z łbem cylindr. Wirnik Łożysko toczne 914.20 230.01 321.01 Tarcza 550.01 Śruba z łbem cylindr. 914.22 Tarcza 550.02 Śruba z łbem cylindr. Łożysko toczne 914.23 321.02 Tarcza 550.03 Nakrętka 920.01 Wspornik łożyska 330.01 Tarcza 550.04 Nakrętka 920.05 Pokrywa łożyska Uszczelka płaska 360.01 400.01 Tarcza dystansowa 551.02 Pierścień zabezpieczający 932.02 Tarcza wyrównująca 557.01 Klin 940.02 Uszczelka płaska 400.04 Nit 565.01 Tabliczka znamionowa 971.01 Uszczelka płaska 400.13 Kołnierz 723.10 Pierścień uszczelniający 411.01 Garnek rozdzielający 817.01 Pierścień uszczelniający Pierścień uszczelniający wału 411.02 420.02 Rotor 818.01 Rotor 818.02 Pierścień podtrzymujący 506.04 Śruba 900.01 Pierścień centrujący 511.01 Śruba sześciokątna 901.13 Pierścień tolerancyjny 517.01 Śruba sześciokątna Pierścień tolerancyjny 517.02 Śruba 901.20 902.01 Króćce Pierścień tolerancyjny 517.03 Śruba 902.06 FD1 Opróżnianie Pierścień tolerancyjny 517.04 Śruba/zatyczka 903.01 LM1 Wypływ odcieku GAA - Lobex Sp. z o.o. ul. Poniatowskiego 53, 37-500 Jaros³aw, tel. 16-6210891 fax 16-6210892 [email protected] www.gaa.com.pl Pompy wirowe odœrodkowe chemiczne Typ CMAL Wymiary Kołnierze DNd DNs 25 32 40 50 65 80 Króćce D bf k g 115 140 150 165 185 200 18 18 18 18 18 20 85 100 110 125 145 160 14 18 18 18 18 18 Ilość otworów 4 4 4 4 4 8 Wypływ odcieku LM1 G 1/4 Opróżnianie FD1 G 1/2 Pompa Wielkość pompy 25-160/01 25-200/01 32-160/01 32-200/01 40-160/01 40-200/01 50-160/01 50-200/01 Kołnierz DNs DNd 40 25 40 25 50 32 50 32 65 40 65 40 80 50 80 50 a 80 80 80 80 80 100 100 100 f 385 385 385 385 385 385 385 385 b1 135 135 135 135 135 135 135 140 Wymiar do demontażu Tolerancja wymiarów króæców wg DIN EN 735. Wymiar f jest czasami niewiele mniejszy. Funkcjonalnoœæ i wymienialnoœæ wg DIN EN 22858 / ISO 2858 jest zachowana. Kierunek obrotów: patrz¹c od strony napêdu zgodnie z ruchem wskazówek zegara Wymiary w mm niezobowi¹zuj¹ce. Stopka b2 135 140 135 145 135 150 135 160 h1 132 160 132 160 132 160 160 160 h2 160 180 160 180 160 180 180 200 GAA - Lobex Sp. z o.o. b 50 50 50 50 50 50 50 50 c 15 15 15 15 15 15 15 15 c1 4 4 4 4 4 4 4 4 e 23 22 28 22 25 25 38 28 m1 100 100 100 100 100 100 100 100 m2 70 70 70 70 70 70 70 70 m3 45 52 45 52 45 52 52 52 n1 240 240 240 240 240 265 265 265 n2 190 190 190 190 190 212 212 212 n3 110 110 110 110 110 110 110 110 n4 160 160 160 160 160 160 160 160 w 285 285 285 285 285 285 285 285 dla śrub M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 M12 ul. Poniatowskiego 53, 37-500 Jaros³aw, tel. 16-6210891 fax 16-6210892 [email protected] www.gaa.com.pl x 140 140 140 140 140 140 140 140 Końcówka wału wg DIN 748 24 24 24 24 24 24 24 24 50 50 50 50 50 50 50 50 27 27 27 27 27 27 27 27 8 8 8 8 8 8 8 8 37
