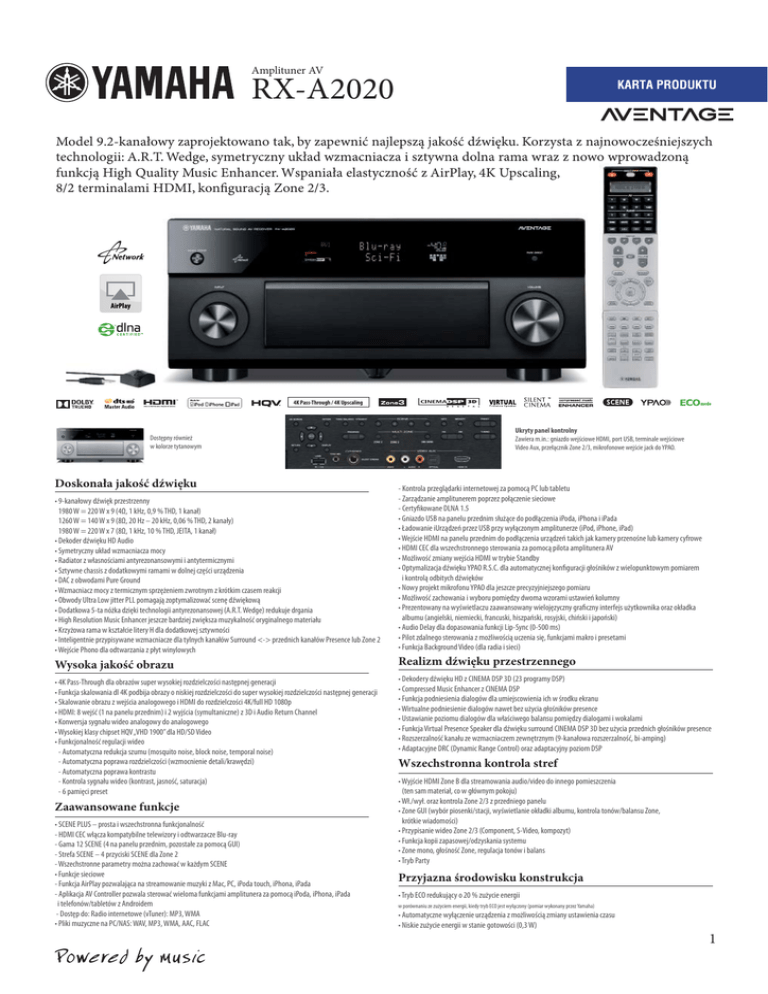

Amplituner AV
RX-A2020
KARTA PRODUKTU
Model 9.2-kanałowy zaprojektowano tak, by zapewnić najlepszą jakość dźwięku. Korzysta z najnowocześniejszych
technologii: A.R.T. Wedge, symetryczny układ wzmacniacza i sztywna dolna rama wraz z nowo wprowadzoną
funkcją High Quality Music Enhancer. Wspaniała elastyczność z AirPlay, 4K Upscaling,
8/2 terminalami HDMI, konfiguracją Zone 2/3.
4K Pass-Through / 4K Upscaling
Dostępny również
w kolorze tytanowym
Doskonała jakość dźwięku
Ukryty panel kontrolny
Zawiera m.in.: gniazdo wejściowe HDMI, port USB, terminale wejściowe
Video Aux, przełącznik Zone 2/3, mikrofonowe wejście jack do YPAO.
• 9-kanałowy dźwięk przestrzenny
1980 W = 220 W x 9 (4Ω, 1 kHz, 0,9 % THD, 1 kanał)
1260 W = 140 W x 9 (8Ω, 20 Hz – 20 kHz, 0,06 % THD, 2 kanały)
1980 W = 220 W x 7 (8Ω, 1 kHz, 10 % THD, JEITA, 1 kanał)
• Dekoder dźwięku HD Audio
• Symetryczny układ wzmacniacza mocy
• Radiator z własnościami antyrezonansowymi i antytermicznymi
• Sztywne chassis z dodatkowymi ramami w dolnej części urządzenia
• DAC z obwodami Pure Ground
• Wzmacniacz mocy z termicznym sprzężeniem zwrotnym z krótkim czasem reakcji
• Obwody Ultra Low jitter PLL pomagają zoptymalizować scenę dźwiękową
• Dodatkowa 5-ta nóżka dzięki technologii antyrezonansowej (A.R.T. Wedge) redukuje drgania
• High Resolution Music Enhancer jeszcze bardziej zwiększa muzykalność oryginalnego materiału
• Krzyżowa rama w kształcie litery H dla dodatkowej sztywności
• Inteligentnie przypisywane wzmacniacze dla tylnych kanałów Surround <-> przednich kanałów Presence lub Zone 2
• Wejście Phono dla odtwarzania z płyt winylowych
- Kontrola przeglądarki internetowej za pomocą PC lub tabletu
- Zarządzanie amplitunerem poprzez połączenie sieciowe
- Certyfikowane DLNA 1.5
• Gniazdo USB na panelu przednim służące do podłączenia iPoda, iPhona i iPada
• Ładowanie iUrządzeń przez USB przy wyłączonym amplitunerze (iPod, iPhone, iPad)
• Wejście HDMI na panelu przednim do podłączenia urządzeń takich jak kamery przenośne lub kamery cyfrowe
• HDMI CEC dla wszechstronnego sterowania za pomocą pilota amplitunera AV
• Możliwość zmiany wejścia HDMI w trybie Standby
• Optymalizacja dźwięku YPAO R.S.C. dla automatycznej konfiguracji głośników z wielopunktowym pomiarem
i kontrolą odbitych dźwięków
• Nowy projekt mikrofonu YPAO dla jeszcze precyzyjniejszego pomiaru
• Możliwość zachowania i wyboru pomiędzy dwoma wzorami ustawień kolumny
• Prezentowany na wyświetlaczu zaawansowany wielojęzyczny graficzny interfejs użytkownika oraz okładka
albumu (angielski, niemiecki, francuski, hiszpański, rosyjski, chiński i japoński)
• Audio Delay dla dopasowania funkcji Lip-Sync (0-500 ms)
• Pilot zdalnego sterowania z możliwością uczenia się, funkcjami makro i presetami
• Funkcja Background Video (dla radia i sieci)
Wysoka jakość obrazu
Realizm dźwięku przestrzennego
• 4K Pass-Through dla obrazów super wysokiej rozdzielczości następnej generacji
• Funkcja skalowania dl 4K podbija obrazy o niskiej rozdzielczości do super wysokiej rozdzielczości następnej generacji
• Skalowanie obrazu z wejścia analogowego i HDMI do rozdzielczości 4K/full HD 1080p
• HDMI: 8 wejść (1 na panelu przednim) i 2 wyjścia (symultaniczne) z 3D i Audio Return Channel
• Konwersja sygnału wideo analogowy do analogowego
• Wysokiej klasy chipset HQV „VHD 1900” dla HD/SD Video
• Funkcjonalność regulacji wideo
- Automatyczna redukcja szumu (mosquito noise, block noise, temporal noise)
- Automatyczna poprawa rozdzielczości (wzmocnienie detali/krawędzi)
- Automatyczna poprawa kontrastu
- Kontrola sygnału wideo (kontrast, jasność, saturacja)
- 6 pamięci preset
• Dekodery dźwięku HD z CINEMA DSP 3D (23 programy DSP)
• Compressed Music Enhancer z CINEMA DSP
• Funkcja podniesienia dialogów dla umiejscowienia ich w środku ekranu
• Wirtualne podniesienie dialogów nawet bez użycia głośników presence
• Ustawianie poziomu dialogów dla właściwego balansu pomiędzy dialogami i wokalami
• Funkcja Virtual Presence Speaker dla dźwięku surround CINEMA DSP 3D bez użycia przednich głośników presence
• Rozszerzalność kanału ze wzmacniaczem zewnętrznym (9-kanałowa rozszerzalność, bi-amping)
• Adaptacyjne DRC (Dynamic Range Control) oraz adaptacyjny poziom DSP
Zaawansowane funkcje
• SCENE PLUS – prosta i wszechstronna funkcjonalność
- HDMI CEC włącza kompatybilne telewizory i odtwarzacze Blu-ray
- Gama 12 SCENE (4 na panelu przednim, pozostałe za pomocą GUI)
- Strefa SCENE – 4 przyciski SCENE dla Zone 2
- Wszechstronne parametry można zachować w każdym SCENE
• Funkcje sieciowe
- Funkcja AirPlay pozwalająca na streamowanie muzyki z Mac, PC, iPoda touch, iPhona, iPada
- Aplikacja AV Controller pozwala sterować wieloma funkcjami amplitunera za pomocą iPoda, iPhona, iPada
i telefonów/tabletów z Androidem
- Dostęp do: Radio internetowe (vTuner): MP3, WMA
• Pliki muzyczne na PC/NAS: WAV, MP3, WMA, AAC, FLAC
Wszechstronna kontrola stref
• Wyjście HDMI Zone B dla streamowania audio/video do innego pomieszczenia
(ten sam materiał, co w głównym pokoju)
• Wł./wył. oraz kontrola Zone 2/3 z przedniego panelu
• Zone GUI (wybór piosenki/stacji, wyświetlanie okładki albumu, kontrola tonów/balansu Zone,
krótkie wiadomości)
• Przypisanie wideo Zone 2/3 (Component, S-Video, kompozyt)
• Funkcja kopii zapasowej/odzyskania systemu
• Zone mono, głośność Zone, regulacja tonów i balans
• Tryb Party
Przyjazna środowisku konstrukcja
• Tryb ECO redukujący o 20 % zużycie energii
w porównaniu ze zużyciem energii, kiedy tryb ECO jest wyłączony (pomiar wykonany przez Yamaha)
• Automatyczne wyłączenie urządzenia z możliwością zmiany ustawienia czasu
• Niskie zużycie energii w stanie gotowości (0,3 W)
1
Amplituner AV
RX-A2020
KARTA PRODUKTU
Dynamiczny, realistyczny 9-kanałowy dźwięk surround
High Resolution Music Enhancer.
Koncept projektu Optymalna Jakość Dźwięku.
Z dziewięcioma niezależnymi kanałami oraz niskimi tonami, CINEMA
DSP 3D zapewnia prawdziwą trójwymiarową jakość dźwięku dookólnego, używając dodatkowych kanałów do stworzenia wyższej i szerszej
sceny dźwiękowej. YPAO automatycznie dostraja system do optymalnego dźwięku w kilku ustawieniach
odsłuchowych. Wykorzystuje kontrolę
dźwięku odbitego (Reflected Sound
Control), aby skorygować wczesne
odbicia gwarantując dźwięk
w studyjnej jakości.
Rozszerzenie hi-bit high-sampling aż do 96 kHz/24-bit może być
zastosowane do bezstratnego materiału 44,1/48 kHz zapisanego na
CD (2-kanałowy PCM) lub plików FLAC. Technologia jeszcze bardziej
zwiększa muzykalność oryginalnego materiału.
Wysokowydajne amplitunery AV linii AVENTAGE opierają się na
koncepcie projektu audio z „bezkompromisową doskonałością”.
Dzięki połączeniu tradycyjnych i innowacyjnych technologii, a także
zastosowaniu zaawansowanego wyposażenia takiego jak układ
symetryczny, nóżka A.R.T. Wedge
i aluminiowy panel przedni, każdy
czynnik, który wpływa na jakość
dźwięku został zoptymalizowany dla
wyśmienitej wydajności muzycznej.
Po obróbce
Przepustowość
odtwarzania sygnału
44,1/48 kHz (taki jak
z płyty CD)
Częstotliwość
Specyfikacja techniczna
SEKCJA AUDIO
Znamionowa moc wyjściowa (4 Ω, 1 kHz, 0.9 % THD, 1 kanał)
Przód L/P
Centralny
Surround L/P
Surround tył L/P
Przednie presence L/P
Znamionowa moc wyjściowa (8 Ω, 20Hz-20kHz, 0.09 % THD, 2 kanały)
Przód L/P
Centralny
Surround L/P
Surround tył L/P
Przednie presence L/P
220 W na kanał
220 W
220 W na kanał
220 W na kanał
220 W na kanał
140 W + 140 W
140 W
140 W + 140 W
140 W + 140 W
140 W + 140 W
Głośność
Głośność
Przed obróbką
Przepustowość
odtwarzania sygnału
88,2/96 kHz
Częstotliwość
Max. efektywna moc wyjściowa (8 Ω, 1kHz, 10% THD, 1 kanał, JEITA)
Przód L/P
Centralny
Surround L/P
Surround tył L/P
Przednie presence L/P
Moc dynamiczna na kanał (kanały przednie L/P, 8/6/4/2 Ω)
220 W na kanał
220 W
220 W na kanał
220 W na kanał
220 W na kanał
165/210/285/405 W
OGÓLNE
Pobór mocy w trybie Standby
Wyłączone HDMI i Standby Through
Włączone HDMI i Standby Through
Network Satndby Through on
Wymiary (S x W x G)
Waga
0,3 W
6,0 W
2,2 W
435 x 192 x 467 mm
17,1 kg
Akcesoria dodatkowe
Adapter WiFi dla bezprzewodowego
streamowania muzyki z dodatkowych źródeł
Adapter Wi-Fi
YWA-10
Połączenie bezprzewodowe
Odtwarzacz BD
YWA-10 sprawi, że bezprzewodowe streamowanie muzyki z PC, NAS czy
internetu wprost do amplitunera stanie się możliwe. Dwa porty LAN
pozwalają na podłączenie drugiego urządzenia sieciowego jak np. odtwarzacz
Blu-ray. Zasilane dostarczane jest z amplitunera poprzez port USB.
YWA-10
Router
bezprzewodowy
Internet
PC
Amplituner AV
Dysk NAS
Gniazda połączeniowe
WEJŚCIA
WYJŚCIA
INNE
HDMI*1
8
HDMI
2 (symultaniczne)
Wyjście Audio Zone 2 (regulacja głośności i tonów)
Połączenia sieciowe
1
USB*3
1
Wyjście Audio Zone 3 (regulacja głośności i tonów)
USB*1
1
Optyczne cyfrowe*4
1
Remote in/out*7
Antena (FM/AM)*
2
1/1
Analogowe Audio
1
Cyfrowe optyczne (przypisywalne za wyjątkiem Video Aux)*1
4
Pre Out
Cyfrowe koaksjalne (przypisywalne)
3
Component Video Monitor*
Analog AV* / Audio (z phono)
1
Component Video (przypisywalne)
Composite*1 / S-Video
Wielokanałowy dekoder zewnętrzny
5/5
4
5/4
8 kan.
7.2 kanały
1
5
Composite / S-video Monitor*
1/1
Wyjście AV (Composite / S-Video)
1/1
5
Głośnikowe (bez subwoofera)*6
Subwoofer
Słuchawkowe Jack
9 kan. / 11 ter.
2 (stereo, przód/tył, 2xmono)
1
1
1
2/2
+12V / 0,1A Trigger out*8
2
RS-232C
1
Terminal dla odłączanego kabla zasilania
1
*1 Zawiera gniazda na przednim panelu.
*2 Kształt gniazda anteny FM różni się w zależności od obszaru.
*3 Źródłem zasilania dla opcjonalnych akcesoriów jest gniazdo USB na tylnym panelu.
*4 Przypisywalne dla wyjścia AV.
*5 Możliwość przypisania do wyjścia monitor lub wyjścia Zone 2/3.
*6 W niektórych obszarach dostępne są terminale głośnikowe typu banan.
*7 Wsparcie SCENE-IR
*8 System sterowania subwooferem Yamaha
• „Made for iPod” oznacza, że urządzenie elektroniczne zostało zaprojektowane specjalnie do iPoda i jest certyfikowane przez firmę Apple • „Works with iPhone” oznacza, że urządzenie elektroniczne zostało zaprojektowane specjalnie do iPhone’a i jest certyfikowane przez firmę Apple • Apple nie ponosi odpowiedzialności za działanie tego urządzenia i jego zgodność z wymaganiami dotyczącymi
bezpieczeństwa i normami prawnymi • BlootoothR jest zarejestrowanym znakiem towarowym (słownym i graficznym) należącym do Bluetooth SIG, Inc. • Dolby i symbol podwojnego-D są zarejestrowanymi znakami towarowymi należącymi do Dolby Laboratories. • DTS jest zarejestrowanym znakiem towarowym i logotypy DTS, symbole DTS-HD I DTS-HD Master Audio są znakami towarowymi
należącymi do DTS, Inc. • HDMI, logo HDMI i High-Definition Multimedia Interface są zarejestrowanym znakami towarowymi należącymi do HDMI Licensing LLC. • Produkty Burr-Brown są znakami towarowymi należącymi do Texas Instruments, Inc. • “x.v.Colour” jest znakiem towarowym należącym do Sony Corporation. • CINEMA DSP jest znakiem towarowym należącym do Yamaha Corporation.
• SILENT CINEMA jest znakiem towarowym należącym do Yamaha Corporation • Wygląd produktu i jego specyfikacja może ulegać pewnym aktualizacjom.
