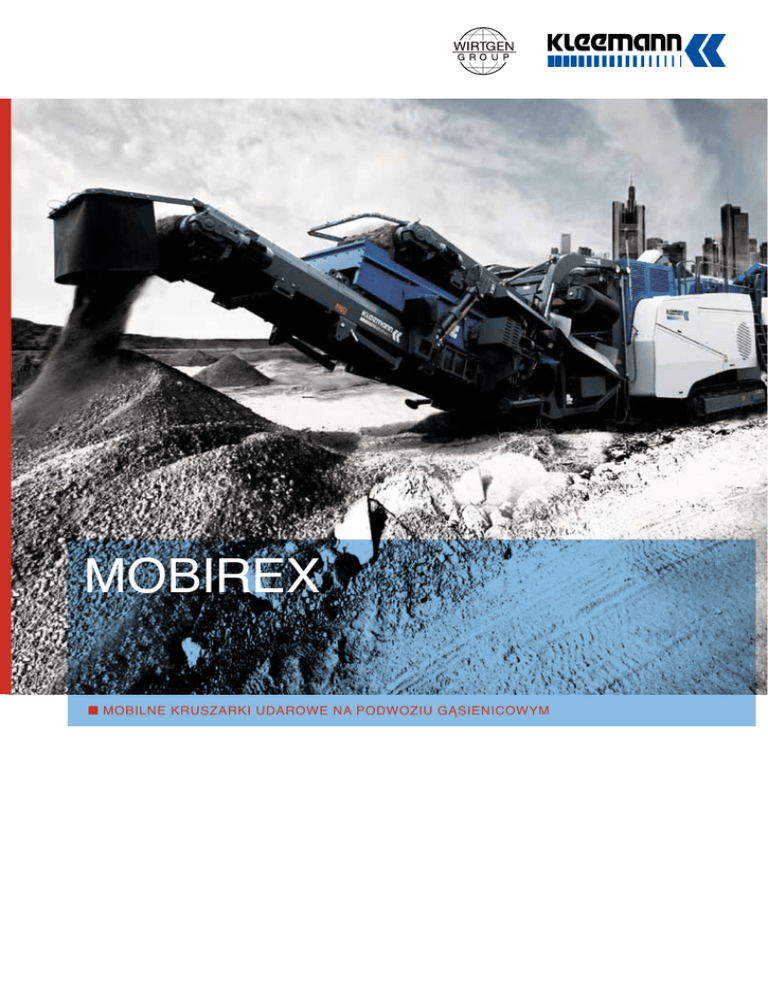

MOBIREX
MOBILNE KRUSZARKI UDAROWE NA PODWOZIU GĄSIENICOWYM
Profesjonalne zastosowania w pozyskiwaniu
kamienia naturalnego i w recyklingu.
Firma Kleemann od 150 lat konstruuje i buduje
maszyny i instalacje dla profesjonalnych użytkowników – firm zajmujących się pozyskiwaniem
kamienia naturalnego oraz recyklingiem.
Ważnym elementem palety produktów są mobilne
kruszarki udarowe z podwoziem gąsienicowym z
serii MOBIREX. Maszyny MOBIREX wykorzystuje
się do rozdrabniania miękkich i średnio twardych
skał naturalnych oraz do ponownego przetwórstwa gruzu budowlanego.
Aby zaoferować klientom więcej niż szeregowi
producenci, firma Kleemann buduje mobilne
kruszarki udarowe, które potrafią dużo więcej
niż tylko rozdrabniać. Dziś istotne są: świadomość kosztów oraz świadomość ekologiczna,
dostępność i uniwersalność maszyn, a przede
wszystkim jakość wytwarzanego produktu. Samo
rozdrobnienie materiału wyjściowego to tak naprawdę najprostsze zadanie.
Rozdrobnienie go w taki sposób, aby kształt ziarna, rozkład rozmiarów ziaren oraz czystość były
zgodne z restrykcyjnymi wymogami zawartymi w
normach dla kruszyw do produkcji betonu i asfaltu
wymaga dodatkowo:
> efektywnego odsiewania wstępnego,
> inteligentnego sterowania umożliwiającego
optymalne zasilanie materiałem,
> możliwości zmiany ustawień kruszarki pracującej z napędem o dużej mocy,
> urządzeń do przesiewania wtórnego z
układem recyrkulacji nadziarna, których moc
będzie kompatybilna z wydajnością kruszarki.
Urządzenia MOBIREX firmy Kleemann posiadają te cechy, a ich uzupełnienie stanowią liczne
przydatne detale, które sprawiają, iż maszyna jest
ekonomiczna i godna zaufania.
MOBIREX
OBILNE KRUSZARKI UDAROWE NA
M
PODWOZIU GĄSIENICOWYM
W celu zapewnienia swoim klientom czegoś więcej
niż tylko typowe maszyny , Kleemann projektuje
mobilne kruszarki udarowe , których możliwości
gwarantują o wiele więcej niż samo zmniejszenie
rozmiaru kruszcu.
Samo rozdrobnienie materiału wyjściowego to tak naprawdę najprostsze zadanie. Rozdrobnienie
go w taki sposób, aby kształt ziarna, rozkład rozmiarów ziaren oraz czystość były zgodne z restrykcyjnymi wymogami zawartymi w normach dla kruszyw do produkcji betonu i asfaltu wymaga już
większego wysiłku.
Spis treści
> Strona 04
Cechy maszyn
> Strona 06
Wyposażenie
CONTRACTOR LINE
QUARRY LINE
> Strona 08
MR 110 EVO
> Strona 12
MR 122
> Strona 10
MR 130 EVO
> Strona 14
MR 150
> Strona 16
MR 170
> Strona 18
Krzywe kruszenia
MOBIREX
CECHY MASZYN
Krótki przegląd zalet maszyn.
1 Jednostka podająca
> ciągłe doprowadzanie materiału dzięki regulacji zasilania w zależności od obciążenia kruszarki > hydrauliczne, składane ściany kosza zasypowego umożliwiające
szybkie uzbrojenie maszyny > wysoka odporność na
zużycie
2 Przesiewanie wstępne /
2.2 Rynnowy podajnik wibracyjny z rusztem
2 Przesiewanie wstępne /
2.1 Dwupokładowy przesiewacz dużych
brył skalnych
> zwiększenie jakości produktu końcowego dzięki bardzo
efektywnemu odsiewaniu drobnej frakcji > wysyp do wyboru: z lewej lub z prawej strony, patrząc w kierunku transportu > stałe obciążenie kruszarki, redukcja spiętrzeń dzięki
niwelowaniu ilości podawanego materiału > szybka zmiana
wykładzin sit dzięki dobrej dostępności
> niewielkie rozmiary > nadaje się do urządzeń do
recyklingu oraz materiałów o niewielkim udziale drobnej frakcji > niska masa > elastyczność dzięki różnym
wariantom wyposażenia
6
8
9
7
3 Kruszarka udarowa
> dwustopniowe rozdrabnianie w celu osiągnięcia optymalnego kształtu
ziaren > duże możliwości wyboru uziarnienia ostatecznego i krzywych
kruszenia > w pełni hydrauliczna regulacja kruszarki wraz ze skutecznym
układem chroniącym przed przeciążeniami (Contractor Line) > ustawianie
szerokości szczeliny przyciskiem, z dokładnością do milimetra (Contractor
Line) > doskonały przepływ materiału i zredukowane zużycie komponentów
dzięki pozbawionym przeszkód wlotom i wylotom z kruszarki oraz odpowiedniej konstrukcji obejścia kruszarki > wysoka skuteczność rozdrobnienia
dzięki ulepszonej technologii produkcji elementów udarowych
4 Rynna wibracyjna odprowadzająca materiał
> zmniejszone zużycie dzięki powiększonej komorze rozprężania
pod kruszarką > maksymalna wydajność transportowa także w
przypadku zwięzłych materiałów > równomierne rozłożenia pokruszonego materiału na szerokiej taśmie wysypowej, dzięki czemu
lepsza skuteczność wyłapywania elementów metalowych
> bezpieczniejsza jazda dzięki większemu prześwitowi podłużnemu
05
5 Rama
6 Agregat napędowy
> doskonały dostęp do komponentów podczas konserwacji i czyszczenia > w pełni zintegrowana belka jezdna
gwarantująca maksymalną sztywność > równomierny
rozkład masy gwarantujący doskonałe możliwości manewrowania maszyną na bezdrożach
> wydajny, efektywny, cichy, niskie zużycie paliwa
> doskonały dostęp > łatwe czyszczenie chłodnicy
> możliwość kruszenia podczas jazdy
7 Układ elektryczny
> efektywna ochrona przed pyłem i wilgocią dzięki podwójnej
obudowie, izolacji antydrganiowej oraz systemowi nadciśnieniowemu
> prosta i logiczna obsługa wszystkich funkcji przy pomocy ekranu
dotykowego (Contractor Line) > prosta diagnoza błędów dzięki wyświetlaczowi tekstowemu > system zdalnego serwisowania
1
3
4
2
5
8 Separator magnetyczny (opcja)
> wysoce wydajny elektromagnes lub magnes trwały
wychwytujący duże ilości metalu > możliwość zdalnego
(sterowanego drogą radiową) hydraulicznego podnoszenia i opuszczania (Contractor Line) w celu zluzowania
kłębów stali zbrojeniowej
9 Przesiewacz wtórny (opcja)
CONTRACTOR LINE
> bardzo duża powierzchnia przesiewania umożliwiająca efektywne odsiewanie także mieszanek o małym uziarnieniu – poniżej 30 mm > maksymalna wysokość zrzutu, a tym samym możliwość usypania większej hałdy
> jednostka szybko wymienialna przy minimalnych nakładach pracy > zredukowane zużycie dzięki strefie zderzeń > możliwość eksploatacji w obiegu
zamkniętym lub otwartym, do wyboru > recyrkulacja nadziarna zoptymalizowana z punktu widzenia zużycia komponentów
WYPOSAŻENIE
MOBIREX
Szczegóły techniczne przyczyniają się do ogólnego
sukcesu.
KOMPONENTY MASZYN MOBIREX / INDYWIDUALNE KONFIGURACJE URZĄDZEŃ
1
Jednostka podająca
5
Rama
2
Przesiewanie wstępne
6
Agregat napędowy
3
Kruszarka udarowa
7
Układ elektryczny
4
Rynna odprowadzająca
8
Separator magnetyczny (opcja)
9
Przesiewacz wtórny (opcja)
1
1
2
6
3
8
9
7
5
4
1 Jednostka podająca
> masywny lej z odpornej na zużycie stali
> ściany kosza zasypowego składane hydraulicznie
> opcja mechanicznej lub hydraulicznej blokady z ziemi
>silniki wibracyjne z regulacją częstotliwości uzależnioną
od obciążenia kruszarki
2 Przesiewanie wstępne
2.1 Dwupokładowy przesiewacz dużych brył skalnych
> niezależny przesiewacz wibracyjny
>górny pokład: do wyboru: ruszt szczelinowy lub
blacha otworowana
> dolny pokład: do wyboru: guma lub tkanina druciana
> możliwe warianty technologiczne:
a) cała nadawa idzie do kruszarki
b) duże ziarna do kruszarki, drobne do obejścia
c) duże ziarna do kruszarki, średnie do obejścia,
drobne na hałdę
d) duże ziarna do kruszarki, średnie na hałdę
>napęd elektryczny regulowany częstotliwościowo przez
przekładnię kątową (Contractor Line)
2.2 Rynnowy podajnik wibracyjny z rusztem
>rynna wibracyjna z wbudowanym układem
przesiewania wstępnego
>górny pokład: do wyboru: ruszt szczelinowy
lub blacha otworowana
> dolny pokład: do wyboru: guma lub tkanina druciana
>napęd za pośrednictwem regulowanych częstotliwościowo
elektrycznych silników wibracyjnych
3 Kruszarka
> seria SHB w stabilnej wersji
> dwie regulowane hydraulicznie szczęki
> przykręcane płyty zużywalne z odpornej stali
> duże, niewymagające konserwacji łożyska wirnika
Contractor Line
>system zacisków klinowych do C-kształtnych elementów
udarowych, wymiana elementów udarowych od góry
>odporna na zużycie pokrywa wlotu kruszarki z żeliwa manganowego z zasłoną gumową, podzieloną na 3 części oraz
z ciężkimi łańcuchami, możliwość hydraulicznego
podnoszenia z aktywacją radiową
>mechaniczne urządzenie do obrotu wirnika z
zabezpieczeniem wirnika
>w pełni hydrauliczna regulacja szczeliny z automatycznym
określaniem punktu zerowego i ustawianiem wartości
zadanych
> regulacja prędkości obrotowej wirnika
> hydrauliczne zabezpieczenie przed przeciążeniem
07
4 Rynna odprowadzająca materiał
> wydajny napęd przy pomocy silników wibracyjnych
> pojemne koryto
> przykręcane osłony zabezpieczające przed zużyciem
5 Rama
> konstrukcja otwarta
>stabilna, spawana konstrukcja z blachy z belką jezdną
na całej długości
6 Agregat napędowy
>chłodzony powietrzem doładowującym silnik Diesla z bezpośrednim wtryskiem i turbosprężarką doładowującą
>wydajny generator napędzający wszystkie urządzenia odbiorcze
(rynnowy podajnik wibracyjny, sito wstępne, przenośnik taśmowy, rynna odprowadzająca materiał, przesiewacz klasyfikacyjny)
CONTRACTOR LINE
> bezpośredni napęd spalinowo-elektryczny
>przenoszenie energii na kruszarkę za pośrednictwem
sprzęgła hydraulicznego i paska klinowego
>oddzielny napęd jezdny z silnikiem elektrycznym i pompą
tandemową
QUARRY LINE
> napęd spalinowo-elektryczny
> elektryczny napęd kruszarki
>napęd jezdny przy pomocy silnika napędzającego kruszarkę
załączany przez sprzęgło elektromagnetyczne
Contractor Line
> ekran dotykowy z menu i wizualizacją
> tekstowy wyświetlacz błędów
> obsługa wszystkich funkcji kruszarki z ekranu
QUARRY Line
> wyświetlacz kodów błędów
8 Separator magnetyczny (opcja)
> bardzo wydajny elektromagnes lub magnes trwały
>możliwość podnoszenia i opuszczania magnesu przy użyciu
zdalnego sterowania radiowego
> dużych rozmiarów ześlizg wykonany ze stali szlachetnej
9 Jednostka przesiewania wtórnego
(opcja dla MR 110 i MR 130)
>jednopokładowy przesiewacz wibracyjny z sitem o dużej
powierzchni
>możliwość hydraulicznego opuszczenia na czas prac
konserwacyjnych
> recyrkulacja nadziarna; możliwy także wysyp z boku
> napęd przy pomocy silnika przekładniowego
> przenoszenie mocy za pośrednictwem wału przegubowego
> duże łożyska
7 Układ elektryczny
> sterownik PLC
>zabezpieczone przed drganiami zawieszenie szafy
sterowniczej
>podwójna obudowa szafy sterowniczej z systemem
nadciśnieniowym
>wbudowany system zdalnego serwisowania za
pośrednictwem modemu GSM
CONTRACTOR LINE
Maszyny serii Contractor Line są zaprojektowane
tak, iż mogą być wykorzystywane do różnych zadań –
z punktu widzenia rodzaju nadawy, ale również możliwości przewożenia maszyn.
Są stosunkowo lekkie, co ułatwia ich transport, zaś
koncepcja napędu stanowi odpowiedź na zmienne
warunki eksploatacyjne. Maszyny te są doskonale
wyposażone pod kątem realizacji zadań w zakresie
zarówno recyklingu, jak i obróbki kamienia naturalnego.
LINIE PRODUKTÓW
W opcji dostępna dla MR 110 i MR 130: jednostka do przesiewania
wstępnego i produkcji kruszywa o określonym uziarnieniu.
QUARRY LINE
Maszyny z serii Quarry Line zaprojektowano z myślą o
trudnych warunkach panujących w kamieniołomach.
Zastosowany w nich napęd spalinowo-elektryczny jest
wyjątkowo wydajny i umożliwia eksploatację maszyn
przy użyciu zewnętrznego źródła prądu. Ponadto system ten umożliwia sprawne blokowanie elektryczne w
przypadku pracy maszyny w ciągu technologicznym.
CONTRACTOR LINE
MR 110 EVO
Nowa generacja mobilnych kruszarek udarowych
Kleemanna to grupa maszyn o uniwersalnym zastosowaniu. Nadają się one zarówno do wzbogacania wysadzonych skał naturalnych, jak również
gruzu budowlanego pochodzenia mineralnego.
Przy ich pomocy uzyskuje się doskonałą jakość
kruszywa. Mimo stosunkowo „niewielkiej“ szerokości wlotu kruszarki – 1100 mm, wzgl. 1300 mm
(MR 110 EVO / MR 130 EVO) maszyny te osiągają zdolność przerobową spotykaną dotąd tylko w
dużo większych maszynach.
Taki przeskok możliwy jest nie tylko dzięki całkowicie nowej konstrukcji tych dwóch modeli obejmującej liczne innowacje techniczne, ale przede
wszystkim dzięki nowej koncepcji przepływu
materiału, która jest konsekwentnie realizowana
na całej długości maszyny. Przy tym maszyny te
dzięki niedużym rozmiarom i niskiej masie można
stosunkowo łatwo transportować, dlatego idealnie
nadają się do najróżniejszych zadań.
EVO to synonim całkowicie nowej konstrukcji
wszystkich komponentów maszyny, prawdziwego
postępu, jeżeli chodzi o moc, ekonomiczność oraz
zużywalność.
EVO
MOBIREX
09
MR 110 EVO
W opcji do obu maszyn można dokupić jednostkę do przesiewania wtórnego, przy pomocy której nadziarno
może powracać do kruszarki lub trafiać na hałdę. Jednostkę do przesiewania wtórnego łatwo zamontować, wzgl.
zdemontować, zaś w porównaniu do jej poprzedniczki jest ona o 44% większa (MR 110 EVO).
Łatwość oddzielania:
W szczególności podczas eksploatacji maszyn w recyklingu oddzielanie i wychwytywanie metalu jest ważnym
składnikiem procesu kruszenia. Przy tym duża przestrzeń
pod kruszarką znacznie zmniejsza ryzyko powstawania zatorów. Ponadto w opcji można zakupić wysoce wydajny
MR 110 R EVO
oddzielacz magnetyczny, który można hydraulicznie
podnosić i opuszczać za pośrednictwem sterowania zdalnego radiowego. W ten sposób szybko i łatwo można luzować
kłęby stali zbrojeniowej i przywracać maszynę do stanu
pełnej gotowości do pracy.
MR 110 Z EVO
INFORMACJE TECHNICZNE
Wielkość podawanego materiału: max. do 900 x 600 mm
Otwór wlotowy kruszarki: 1120 x 800 mm
Wydajność w zakresie podawania materiału*: do 350 t/h
Wymiary:
Wymiary:
Długość: 16140 mm
Długość: 19600 mm (jednostka do przesiewania wtórnego)
Długość: 20420 mm (z jednostką do przesiewania wtórnego)
Szerokość: 3000 mm
Wysokość zasilania: 3850 mm
Masa: ok. 44000 kg
Masa: ok. 44000 kg
Wszystkie dane dotyczą wersji standardowej w ustawieniu roboczym;
zmiany techniczne zastrzeżone.
* w zależności od rodzaju i składu nadawy, wybranego sposobu
przesiewania wstępnego oraz wytwarzanego produktu końcowego
CONTRACTOR LINE
MR 130 EVO
Dzięki coraz większej przestrzeni dla przepływającego materiału zatory materiałowe to już przeszłość. W ten sposób materiał
o większej objętości może się optymalnie rozłożyć na taśmie
bez konieczności zmniejszania prędkości transportu.
KRUSZARKA
1200
1200
rynna wibracyjna
odprowadzająca
TAŚMA
WYSYPOWA
1400
PRZESIEWACZ WSTĘPNY
1400
1100
1000
Koncepcja obsługi została odpowiednio dostosowana do nowej konstrukcji. Na ekranie dotykowym przedstawione są wszystkie główne
komponenty, a dzięki przejrzystemu menu łatwo
i szybko można uruchomić wszystkie ważne
funkcje.
1300
1100
KORYTO ZASILAJĄCE
1200
900
Konstrukcja MR 130 i MR 110 jest identyczna.
Ze względu na większą szerokość układu oraz
na mocniejszy napęd moc MR 130 jest znacznie
wyższa. Podobnie jak MR 110 maszynę MR 130
można wykorzystywać do rozkruszania wstępnego, jak i wtórnego. Eksploatację obu maszyn
determinuje pracujące w tle, inteligentne sterowanie optymalizujące moc i dostępność kruszarki.
Zmniejszone w ten sposób tarcie na prawie wszystkich komponentach skutkuje tym, iż mimo wyższej mocy zmniejsza się
zużycie. Powyższy schemat zawiera porównanie z MR 110.
Widać na nim większą szerokość maszyny skutkującą większą
o ok. 30% w porównaniu z mniejszą maszyną wydajnością.
MOBIREX
MR 130 EVO
11
Przy szerokościach kruszarek wynoszących
odpowiednio 1100 i 1300 mm te obie mobilne
maszyny są liderkami wśród maszyn nowej
generacji z serii Mobirex.
EVO
Odsiewamy.
Efektywne przesiewanie wstępne: w podstawowej wersji
MR 130 EVO przesiewanie wstępne odbywa się na wbudowanym w koryto zasilające ruszcie szczelinowym. W opcji
maszynę można zakupić z niezależnym dwupokładowym
przesiewaczem wstępnym, który bardzo efektywnie oddziela
drobną frakcję,
MR 130 R EVO
a frakcję średnią poprzez obejście kruszarki transportuje
bezpośrednio do koryta odprowadzającego. W ten sposób
zmniejsza się zużycie kruszarki, lepsza jest natomiast
jakość produktu końcowego.
MR 130 Z EVO
Wymiary:
Wymiary:
Masa: ok. 50000 kg
Masa: ok. 50000 kg
QUARRY LINE
MOBIREX MR 122
Klasykiem wśród mobilnych kruszarek udarowych
jest maszyna MR 122 Z. Specjaliści od recyklingu i kruszenia wapnia cenią bezkompromisową
konstrukcję tej maszyny, którą zresztą ciągle się
ulepsza, zwiększając przy tym jej moc.
Ogromna masa wirnika 1300 jest obracana przez
silnik elektryczny o mocy 250 kW; nawet mocno
zbrojony beton i duże bloki wapienne nie stanowią żadnej przeszkody dla kruszarki SHB 12/100.
By dobrze spełniać swoje zadania MOBIREX MR
122 Z dysponuje dużą wolną przestrzenią pomiędzy wirnikiem a korytem odprowadzającym pod
kruszarką. Główna taśma wysypowa o szerokości 1400 mm bezkolizyjnie transportuje poskręcane pręty stalowe w obszar aktywności magnesu.
Silnik Diesla o mocy 359 kW gwarantuje mobilność maszyny o masie 65 ton. Podłączony do
koła zamachowego generator wytwarza energię
niezbędną dla silnika elektrycznego o mocy 250
kW napędzającego kruszarkę.
Wysoka sprawność takiego napędu powoduje,
iż zużycie paliwa – w zależności od warunków
pracy – jest niższe niż 35 l/h.
MR 122 podczas kruszenia gruzu zawierającego żelazne
zbrojenie
Maszyna o jasno ustrukturyzowanej budowie w
wersji podstawowej jest wyposażona we wszystko to, co potrzebne do pracy. Aktywny dwupokładowy przesiewacz wstępny z rusztem szczelinowym i blachą otworowaną, kruszarka z dwiema
szczękami oraz korytem odprowadzającym to
elementy standardowego wyposażenia maszyny
MOBIREX MR 122 Z.
MOBIREX
mR 122
13
Wydajność.
Dzięki bardzo dużemu generatorowi istnieje
możliwość zasilania prądem elektrycznym
podłączonego za kruszarką sortownika.
Czyszczenie w pakiecie:
W przypadku rozdrabniania maszyną MR 122 bardzo
zabrudzonych i gliniastych skał naturalnych firma Kleemann
wyposaża ją w ruszt rolkowy do wstępnego przesiewania.
Zamiast aktywnego dwupokładowego przesiewacza wstępnego w tej maszynie specjalnej umieszcza się zasilany bez-
MR 122 Z
pośrednio 2-stopniowy ruszt rolkowy, który sprawnie czyści
nadawę. Oprócz czyszczenia brył skalnych ruszt rolkowy
dzięki funkcji samooczyszczania zapobiega zatykaniu się
jednostki zasilającej.
Wymiary:
Masa: ok. 65000 kg
Napęd spalinowo-elektryczny idealnie nadaje się do zadań w
kamieniołomach.
QUARRY LINE
MOBIREX MR 150
Największą, transportowaną bez demontażu
mobilną kruszarką udarową firmy Kleemann jest
MR 150 Z. Tę maszynę o masie 75 ton można
znaleźć wszędzie tam, gdzie liczy się maksymalna moc.
Cechuje ją sprawdzona już klasyczna budowa,
zaś od MR 122 Z MOBIREX MR 150 Z różni się
ona w istocie tylko koncepcją napędu. Aby wykorzystać ograniczoną przestrzeń na agregat o
maksymalnej mocy, firma Kleemann wyposażyła
maszynę MOBIREX MR 150 Z w bardzo zaawansowany technicznie napęd bezpośredni.
16-litrowy silnik Diesla najnowszej generacji
o mocy 426 kW ok. 350 kW zużywa na napędzanie ciężkiej kruszarki SHB 15/100. Pozostała moc jest wykorzystywana do napędzania
aktywnego dwupokładowego przesiewacza
wstępnego, przenośnika wibracyjnego oraz
separator magnetycznego.
Aby wykorzystać ograniczoną przestrzeń na agregat o
maksymalnej mocy, firma Kleemann wyposażyła maszynę
MOBIREX MR 150 Z w bardzo zaawansowany technicznie
napęd bezpośredni.
MOBIREX
mR 150
15
Sam wirnik ma masę niemal 7 ton. Do tego dochodzą cztery elementy udarowe o masie 400 kg
każdy. Wirnik będący w ruchu radzi sobie doskonale z wszystkim, co dostaje się do niego przez
otwór wlotowy o wymiarach 1520 x 1000 mm. Bez
wątpienia MR 150 Z z takim wariantem napędu jest
najoszczędniejszą kruszarką udarową w swojej klasie. W zależności od zastosowania zużycie paliwa
wynosi od 35 do 45 l/h.
Efektywność dzięki przesiewaniu wstępnemu:
Budową maszyna przypomina swoją młodszą siostrę – MR
122 Z, jest ona jednak wyposażona we wszystko, co ważne
dla dużych firm zajmujących się recyklingiem i pozyskiwaniem
wapnia: efektywny układ przesiewania wstępnego z dużym si-
MR 150 Z
tem na ciężkie bryły, ciężką kruszarkę z 2 szczękami, korytem
odprowadzającym pod kruszarką oraz separator elektromagnetyczny.
Otwór wlotowy kruszarki: max. do 1500 x 1000 mm
Wymiary:
Masa: ok. 75000 kg
Wydajny separator magnetyczny (opcja) sprawnie wyłapuje
odsłoniętą stal zbrojeniową.
QUARRY LINE
MOBIREX MR 170
Klasyczną maszyną użytkowaną w kamieniołomach
jest MR 170, kruszarka optymalnie dostosowana do
potrzeb użytkowników.
szarka udarowa SHH 17/100 przystosowana do
pracy na pierwszym etapie kruszenia nawet przy
bryłach maksymalnej wielkości nie blokuje się.
Wykorzystywana głównie do pozyskiwania wapieni maszyna może pełnić rolę typowej pierwszej
kruszarki przy bryłach nadawy do 1500 mm długości lub przy odpowiednio mniejszym wsadzie
– kruszarki wtórnej do wytwarzania kruszyw. Przy
elektrycznym napędzie o mocy 355 kW ciężka kru-
W przypadku wyposażenia jej w układ SHB
17/100 o mniejszym wlocie, można produkować
kruszywa o małym uziarnieniu, na przykład 0-56
mm. W tej konfiguracji maszynę można także z
powodzeniem wykorzystywać do recyklingu.
Zawsze pod prądem.
Jeżeli w kamieniołomie występuje stacjonarne źródło prądu,
można je wykorzystywać do napędzania maszyny MR 170.
Istnieje przy tym możliwość wyposażenia jej w generator napędzany silnikiem Diesla, który w przypadku korzystania ze
stacjonarnego źródła prądu można odłączyć przełącznikiem
preselekcyjnym.
MOBIREX
mR 170
17
Wykorzystywana głównie do pozyskiwania
wapieni maszyna może pełnić rolę typowej
kruszarki pierwszego stopnia przy bryłach
nadawczych do 1500 mm długości lub przy
odpowiednio mniejszym wsadzie – kruszarki
wtórnej do wytwarzania kruszyw.
Nieprzerywane zasilanie kruszarki udarowej:
Kolejnym istotnym czynnikiem w obróbce wapienia jest
efektywność przesiewania wstępnego. Dzięki masywnemu
dwupokładowemu przesiewaczowi dużych brył o długości 3,5 m maszyna MR 170 gwarantuje doskonały odsiew
wstępny, zapewniając równocześnie
MR 170 Z
niwelację nadawy i nieprzerywane zasilanie kruszarki udarowej. Mimo wysokiej masy własnej maszyny bez problemu
można ją przestawić w inne miejsce w kamieniołomie. Na
czas transportu drogowego maszynę MR 170 dzieli się na 2
części.
Wymiary:
Masa: ok. 90000 kg
Aktywny dwupokładowy przesiewacz wstępny o długości ponad
3,5 m także przy zasilaniu maszyny dużą ilością materiału pracuje
wyjątkowo sprawnie.
Gwarantujemy optymalne
rozdrobnienie.
Optymalny wynik rozdrabniania wynika zawsze z
idealnego zgrania komponentów danej maszyny
(koryto wsypowe, układ przesiewania wstępnego,
kruszarka szczękowa, rynna wibracyjna odprowadzająca i przesiewacz wtórny) oraz z ustawień
zastosowanych przez użytkownika.
Przedstawione krzywe kruszenia stanowią źródło
informacji o dopuszczalnych zakresach uziarnienia dla poszczególnych kruszyw. Wszystkie
krzywe przygotowano na podstawie wyników
uzyskanych podczas pracy kruszarek udarowych
z serii MOBIREX.
Parametry fizyczne, które mają wpływ na krzywe, opisano
poniżej:
Stopień rozdrobnienia
Obrabiany materiał
Wielkość podawanego materiału
Maksymalna wielkość podawanych brył skalnych nie powinna
przekraczać 80% podanej wielkości wlotu do kruszarki.
Wytrzymałość na zgniatanie
Zalecamy stosowanie kruszarek z serii SHB do rozdrabniania
materiałów mineralnych o maksymalnej wytrzymałości na
zgniatanie wynoszącej 150 N/mm2.
Kruszarka SHH dostępna w opcji dla maszyny MOBIREX
MR 170 jako pierwszej kruszarki nadaje się do rozdrabniania
materiałów o wytrzymałości na zgniatanie do 100 N/mm2.
Rodzaj minerału
Kruszarki udarowe z serii SHB nadają się do obróbki miękkich
i średnio twardych skał naturalnych, takich jak wapień, glina,
dolomit lub piaskowiec, a także do odpadów rozbiórkowych –
gruzu budowlanego, cegieł, asfaltu i zbrojonego betonu. Kruszarki udarowe z serii SHH nadają się przede wszystkim do
rozdrabniania miękkich skał naturalnych, takich jak wapień.
Maksymalny stopień rozdrobnienia rozumiany jako stosunek
wielkości wprowadzanych do maszyny brył do uziarnienia
wytwarzanego kruszywa zależy głównie od właściwości fizycznych nadawy. Wytyczne są następujące: wapień, gruz budowlany i asfalt do ok. 15:1, żelbet 10:1 do 15:1, w zależności
od jakości betonu oraz zawartości stali. W przypadku bardzo
miękkich i kruchych materiałów (wapień, gruz budowlany,
cegły, beton niskiej jakości) lub podczas produkcji w obiegu
zamkniętym (z umieszczonym za kruszarką przesiewaczem
klasyfikacyjnym oraz recyrkulacją nadziarna) stopień rozdrobnienia może wynosić 20:1 albo i więcej.
Prędkość obrotowa wirnika oraz szczelina kruszarki
W przypadku zwiększenia obrotów wirnika krzywa kruszenia
przesuwa się w lewo, co oznacza zwiększenie udziału drobnej
frakcji wśród produktów końcowych. W przypadku zastosowania linii mielącej (opcja) ilość drobnej frakcji jeszcze bardziej
się zwiększa. Przy tym wielkość wprowadzanych brył należy
ograniczyć do 240 mm. W takim przypadku kruszarka MOBIREX jest wykorzystywana wyłącznie jako maszyna drugiego
stopnia. Ponadto obowiązuje zasada, iż zwiększenie prędkości
obrotowej i / lub zmniejszenie szczeliny kruszarki powoduje
wyższe zużycie oraz zmniejszenie wydajności kruszenia.
5
0-2
10
-1
/0
“
8“
5“
4“
6“
3“
1½
1“
2“
8“
“
¾
3/
“
M
½
M
8
4
M
M
30
16
M
M
0
“
06
0/
0-1
5
¼“
0- 4
½“
0-1
10
/
0-2
0-6
0/
0-2
“
40
0-5
0-6
0/
/0
20
50
30
-1
½
“
30
60
0/
0-200
¾“
0-4
0-1
2
½“
0-2
40
50
70
0/
50
10
80
20
040
10
0
0
1000
0,01
0,02
0,05
0,1
0,2
0,5
1
2
5
10
Wielkość ziarna [mm]
20
50
100
200
500
1000
500
1000
100
6“
50
8“
5“
3“
1½
4“
1“
20
2“
“
¾
“
M
10
½“
½
M
4
grain size [inch]
8
100
3/
8“
“
asfalt
/ 0-
90
0-11
0-¾
“
80
70
60
0-1
“
500
0-2
0/
200
50
0-2
5/
100
40
30
“
50
¼
20
20
/0
60
0-
-2
10
M
5
M
2
30
1
16
0,5
M
0,2
50
0,1
M
0,05
0
0,02
10
0,01
passing weight [%]
Przesiew [%]
passing weight [%]
Przesiew [%]
60
grain size [inch]
90
passing weight [%]
Przesiew [%]
/ 0-7 ¾
“
80
100
0-220 / 0-8
¾“
90
70
8“
5“
4“
6“
3“
1½
1“
2“
8“
“
¾
3/
“
M
½
8
4
M
M
M
30
16
M
M
0
50
grain size [inch]
10
100
“
gruz budowlany
“
wapień
10
0
0,01
0,02
0,05
0,1
0,2
0,5
1
2
5
200
Manfred-Wörner-Str. 160
73037 Göppingen
Tel.:+ 49 (0) 7161 206-0
E-Mail: [email protected]
www.kleemann.info
WIRTGEN POLSKA Sp. z o.o.
ul. Ostrowska 344
61-312 Poznań / Polska
Tel.:+ 48 (0) 61 - 8982100
Fax:+ 48 (0) 61 - 8982154
E-Mail: [email protected]
www.wirtgen.pl
© Kleemann GmbH 2203794 Możliwość zmian zastrzeżona
Kleemann GmbH
Deutschland

mobirex - Wirtgen Group

Transkrypt

Podobne dokumenty

KRUSZARKI UDAROWE Z PIONOWYM WAŁEM SERII GV www

KARTA TECHNOLOGII Kruszenie w kruszarkach stożkowych

Pobierz plik - SiMR - Politechnika Warszawska

kruszarki młotkowe

PSP Engineering, a. s. dostarcza urządzenia do

Lincore® 50 - Lincoln Electric

Dziecięce Marzenia Graco EVO XT spacerowy
