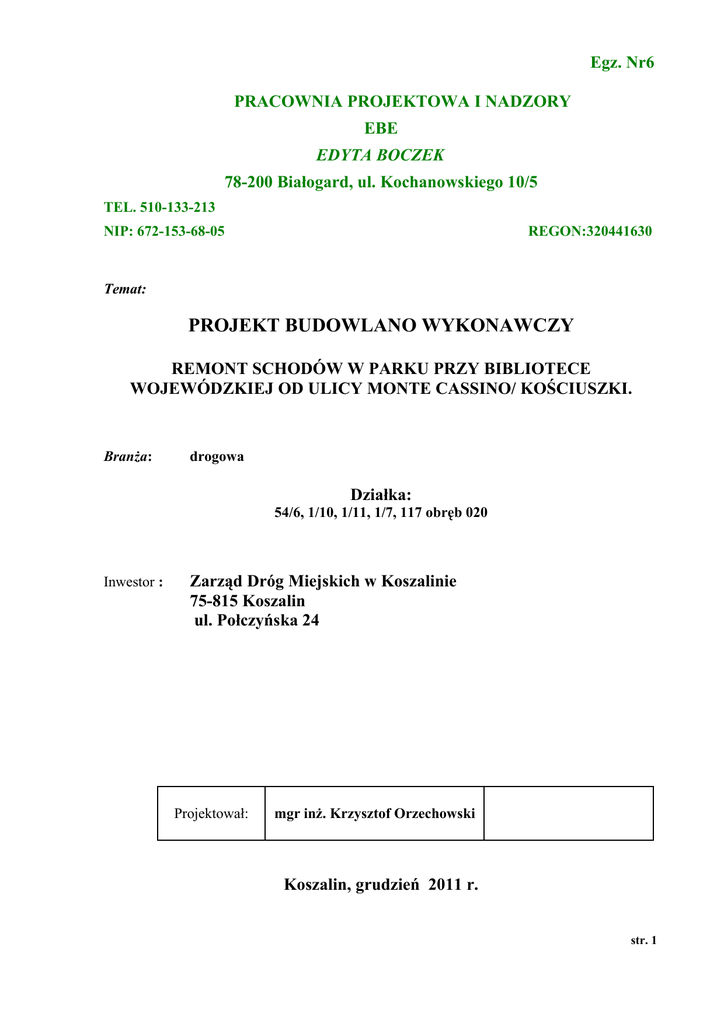

OPIS TECHNICZNY

Egz. Nr6
PRACOWNIA PROJEKTOWA I NADZORY
EBE
EDYTA BOCZEK
78-200 Białogard, ul. Kochanowskiego 10/5
TEL. 510-133-213
NIP: 672-153-68-05
REGON:320441630
Temat:
PROJEKT BUDOWLANO WYKONAWCZY
REMONT SCHODÓW W PARKU PRZY BIBLIOTECE
WOJEWÓDZKIEJ OD ULICY MONTE CASSINO/ KOŚCIUSZKI.
Branża:
drogowa
Działka:
54/6, 1/10, 1/11, 1/7, 117 obręb 020
Inwestor :
Zarząd Dróg Miejskich w Koszalinie
75-815 Koszalin
ul. Połczyńska 24
Projektował:
mgr inż. Krzysztof Orzechowski
Koszalin, grudzień 2011 r.
str. 1
Spis treści
 Oświadczenie projektanta
str. 3
 Uprawnienia budowlane oraz zaświadczenie przynależności do
Zachodniopomorskiej Okręgowej Izby Inżynierów Budownictwa
str. 4-5
 Decyzje, opinie, uzgodnienia, dane o własności gruntów działek,
wypis z miejscowego planu zagospodarowania terenu
- Wypis z rejestru gruntów- skrócony z dnia 14.12.2011r.
- Wyrys z mapy ewidencyjnej w skali 1:2000 z dnia 14.12.2011
str. 6-8
str. 9-10
- Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego dla
działek nr 56/4, 1/10, 1/11, 1/7, 117 obręb 20 w Koszalinie,
znak A.II.6727.672.2011.AG z dnia 15.12.2011r.
str.11- 27
- Warunki techniczne nr 101/2011 wydane przez Energa Oświetlenie
z dnia 28.12.2011r.
Str. 28
- Decyzja Zachodniopomorskiego Wojewódzkiego Konserwatora Zabytków w
Szczecinie z dnia 21.12.2011r. Znak ZN.K.5142.124.2011.EK
str. 29-30
- Uzgodnieni projektu wydane przez Zarząd Dróg Miejskich w Koszalinie z dnia
12.01.2012r. Znka TUR.433.6.2012.TF wraz z załącznikiem graficznym.
Str. 31-32
 Projekt architektoniczno- budowlany
- Projekt zagospodarowania terenu skala 1:500, rys. Nr 1
- Opis techniczny
- Plan bezpieczeństwa i ochrony zdrowia
- Konstrukcja schodów, skala 1:40 rys. Nr 2
- Konstrukcja ścianki oporowej oraz chodnika, skala 1:40, rys. Nr 3
- Kolorystyka nawierzchni, skala 1:100, rys. Nr 4
str. 33
str. 34-38
str.39-41
str. 42
str. 43
str. 44
str. 2
Oświadczenie
Oświadczam, że projekt Remontu schodów w parku przy Bibliotece Wojewódzkiej od
ul. Monte Cassino/ Kościuszki został sporządzony zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej .
...........................................
PROJEKTANT
.
Opis techniczny do projektu budowlano - wykonawczego
„Remontu schodów w parku przy Bibliotece Wojewódzkiej od
ul. Monte Cassino/ Kościuszki”
1. Podstawa prawna opracowania projektu.
- Zlecenie inwestora na opracowanie projektu budowlanego
- mapa sytuacyjno wysokościowa do celów projektowych w skali 1:500
- wizja w terenie
- Dzienni Ustaw z 1999r. Nr 43 poz. 430 W sprawie warunków technicznych, jakim
powinny odpowiadać drogi publiczne i ich usytowanie
- Dzienni Ustaw z 2000 Nr 63 poz. 735 w sprawie warunków technicznych, jakim
powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie.
- obowiązujące normy i przepisy
2.
Stan istniejący.
Opracowaniu podlegają schody terenowe wraz z dojściem do nich zlokalizowane
na działce nr 54/6, 1/10, 1/11, 1/7, 117 obręb 20 przy ulicy Kościuszki w Koszalinie.
Schody posiadają dwa biegi po 10 stopni. Stopnie schodów wykonane są z betonu o
łącznej szerokości 4,0m. Schody po obu stronach ograniczone są ścianka oporową.
Stopnie schodów posiadają zróżnicowane wymiary wysokość ich wynosi od 13 do
17cm, a głębokośc wynosi od 29 do nawet 33cm. Schody posiadają liczne nierówności,
ubytki oraz zbyt duże pochylenie podłużne co powoduje brak konfortu w poruszaniu
się po nich. Paramety geometryczne nie spełniają podstawownych wymogów
technicznych.
Pomiędzy poszczególnymi biegami schodów istnieje spocznik wykonany z
betonu. Nawierzchnia spoczniku posiada liczne ubytki oraz nierówności. Spocznik
posiada długość 2,2m.
Schody nie posiadaja poręczy co stanowi bardzo duże zagrożenie dla pieszych.
Murki ograniczające schody wykonane są również z betonu.
Ogólny stan murków nie jest zadawalający, widoczne są liczne ubytki oraz peknięcia.
Przy schodach zlokalizowane jest oświetlenie parkowe.
Odwodnienei schodów odbywa sie powierzchniowo.
3. Stan projektowany.
Schody:
Zaprojektowano dwa rzędy stopni z bloków granitowych płomieniowanych o
wymiarach 158x45x14cm oraz podjazd dla wózków dziecięcych o całkowitej szer.
0,85m. Podjazd składa się z dwóch pochylni z bloków granitowych o wym.
100x25x14cm oraz stopni o wym 35x45x14cm.
Stopnie granitowe zaprojektowano na pierwszym biegu jako wypukłe (zaokrąglone
łukiem kołowym o strzałce 33cm), natomiast na biegu drugi jako wklęsłe o takim
samym wyokrągleniu jak poprzenie.
Projektowane stopnie posiadaja głębokość 0,35m , wysokość 0,14m i spadek podłużny
2% co spłenia warunek 2h+s=60-65 (2*14+35=63)
W celu wykonania projektowanych biegów schodów istniejącą konstrukcję schodów
należy rozebrać.
Opracowanie przewiduję wykonanie dwóch biegów schodów składających się z 13
stopni.
Wzdłuż biegu schodów zaprojektowano balustrady uzupełnione poręczą oraz
dodatkowymi elementami poziomymi na wysokości 1,1m. Na szerokości biegu
schodów zaprojektowano 4 balustrady. Balustrady wykonać należy z rur stalowych
fi51x3,2mm pomalowanych proszkowo na kolor czarny. Poręcze przy schodach
powinny być wydłużone o 0,3m poza oba końce biegu i mieć zaokrąglenia. Poręcze
należy wykonać z rur stalowych fi 32 i pomalować proszkowo na kolor czarny.
Słupki balustrady należy posadowić według indywidualnego systemu zastosowanych
poręczy.
Ścianki oporowe:
Ze względu na zły stan techniczny ścianek oporowych należy je zdemontować..
Ścianki oporowe zaprojektowano z pustaków szalunkowych o wy. 50X25x20. Pustaki
szalunkowe należy wbudować na głębokości 0,8m poniżej posadownienia stopni na
10cm ławie z chudego betonu. Pustki należy zazbroić prętami stalowymi 34GS fi 8
oraz wypełnić betonem klasy C15. N głębokości posadownienia należy zastosować
izolację przeciwwilgociową.
Na nowo projektowanych ściankach oporowych zaprojektowano okładzinę z płytek
graniowych koloru czarnego o wamiarach 20x10x2. Płytki należy przyklić na zaprawie
przeznaczonej do konstrukcji granitowych odpornej na działanie wody, mrozu.. Fugę
należy wykonać o szer. 0,5cm w kolorze czarnym charakteryzującą się bardzo dobrą
odpornością na ścieranie, działanie wody oraz zmienne cykle zamarzania i
rozmrażania.
Górną część murków należy obłożyć płytkami o wym. 30x50x2.
Spoczniki i dojścia do schodów:
Spoczniki oraz dojścia do schodów zaprojektowano z kostki granitowej 7/9 koloru
żłótego oraz jasno szarego, bazaltowej 7/9 koloru czarnego oraz płytek chodnikowych
granitowych płomieniowanych o wym.
50x50x7.Zastosowane materiały należy
wbudowac zgodnie z kolorystyka nawierzchni. Spadek podłużny spocznika
zaprojektowano o wartości 3%, natomiast spadek poprzeczny zaprojektowno o
wartości 2%. Dojścia do schodów zaprojektowano o spadku poprzecznym 2% oraz
spadku podłużnym od 2 do 6%
wykończenie chodników zaprojektowano z obrzeża betonowego 8/30 oraz palisady
betonowej o wys. 60cm.
4. Zestawienie powierzchni zagospodarowania terenu.
W zakresie objętym opracowaniem znajdują się :
 schody
- 99 m2 ,
 spoczniki
- 33,6m2
 dojście do schodów
- 136,7 m2
5. Dane dotyczące wpisu do rejestru zabytków.
Obszar objety remontem schodów wpisany jest do rejestru zabytków decyzją z dnia 13
czerwca 1983r., nr rejestru 1173.
6. Konstrukcja nawierzchni.
konstrukcja spocznika oraz dojścia do schodów:
− kostka brukowa granitowa, bazaltowa 7/9, płytki chodnikowe granitowe
płomieniowane gr. 7cm
− podsypka cem. piaskowa gr. 5cm
− podbudowa z kruszywa łamanego 0-31,5mm stabilizowanego mechanicznie gr. 10cm
− podsypka piaskowa gr. 10cm
konstrukcja schodów:
− bloki granitowe o wym 158x45x14 (oraz 100x25x14 i 35x45x14- jako podjazd dla
wózków dziecięcych) o powierzchni płomieniowanej
− podbudowa z betonu C20 gr. 14cm
− podsypka piaskowa gr. 10cm
7. Charakterystyka ekologiczna obiektu:
Remont schodów przy Amfiteatrze nie ma negatywnego wpływu na środowisko
naturalne.
8. Odwodnienie.
Zakres opracowania nie zmienia dotychczasowego sposobu odwodnienia.
Odwodnienie schodów odbywać sie będzie powierzchniowo.
9. Zieleń.
Projekt nie przewiduje wycinki drzew ani krzewów. W przypadku naruszenia
trawników przylegających do krawędzi projektowanej nawierzchni należy przywrócić
do stanu pierwotnego po zakończeniu prac remontowych.
Zabrania sie składowania materiałów budowlanych oraz sprzętu na terenach zielonych.
..........................................
Charakterystyka w zakresie bezpieczeństwa i ochrony zdrowia
„Remontu schodów w parku przy Bibliotece Wojewódzkiej od
ul. Monte Cassino/ Kościuszki”
branża drogowa
1.
Nazwa i adres obiektu budowlanego:
Schody w parku przy Bibliotece Wojewódzkiej od ulicy Monte Cassino/ Kościszki,
działka nr 54/6, 1/10, 1/11, 1/7, 117 obręb 20
2.
Nazwa inwestora oraz jego adres:
Zarząd Dróg Miejskich w Koszalinie
75-815 Koszalin
ul. Połczyńska 24
3.
Imię i nazwisko oraz adres projektanta:
mgr inż. Krzysztof Orzechowski
75-430 Koszalin
ul. Brytyjska 18/8
tel. 510-133-211
...............................
I.Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów.
Projektowany remont schodów obejmuje następujący zakres robót:
1.Roboty pomiarowe,
2.Roboty rozbiórkowe
3.Wykonanie warstwa odsączająca z piasku
4.Wykonanie podbudowa mieszanka 0-31,5
5.Wykonanie podbudowa z betonu C20
6.Wykonanie nawierzchnie z kostki granitowej/ bazalotwej 7/9, płytki granitowe
7.Wykonanie schodów z granitowych elementów
8.Wykoanie poręczy ochronnych
9. Wykonanie ścianki oporowego
10.Wykonanie elewacji z płytek granitowych
11.Roboty wykończeniowe
II.Wykaz istniejących obiektów budowlanych.
W obrębie zamierzenia budowlanego znajdują się parki, Biblioteka Wojewódzka,
droga publiczna- ul. Kościuszki,
III.Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi.
Roboty drogowe nie stwarzają szczególnie wysokiego ryzyka powstania
zagrożenia bezpieczeństwa i zdrowia ludzi, a szczególnie przysypania ziemią lub
upadku z wysokości ma na to wpływ charakter i miejsce prowadzenie robót.
IV.Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji
robót budowlanych.
W trakcie realizacji robót drogowych zagrożenie bezpieczeństwa i zdrowia ludzi
stanowić może ciężki sprzęt budowlany konieczny do wykonywania prac oraz ruch
pojazdów odbywający się po drogach sąsiadujących z zamierzeniem budowlanym
oraz pojazdów związanych z realizacją zamierzenia budowlanego.
Czas wystąpienia zagrożenia jest czasem wykonywania tych robót.
V.Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem
do realizacji robót, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi.
Przed przystąpieniem do wykonywania robót drogowych kierownik budowy i
służby BHP określą zasady postępowania w przypadku wystąpienia zagrożenia,
przeszkolą pracowników w sprawie postępowania z osobami, których
bezpieczeństwo i zdrowie jest zagrożone, wskażą konieczność stosowania przez
pracowników środków ochrony indywidualnej oraz wyznaczą osoby do
bezpośredniego nadzoru.
VI.Wskazanie środków technicznych i organizacyjnych zapobiegającym
niebezpieczeństwom wynikającym z wykonywania robót budowlanych.
Miejsca prowadzenia robót drogowych należy oznakować zgodnie z opracowanym
przez wykonawcę robót i zatwierdzonym przez zarządców dróg projektem
organizacji ruchu na czas prowadzenia robót w pasie drogowym.
Wykonawca robót drogowych związanych z „Remontem schodów w parku przy
Bibliotece Wojewódzkiej od ul. Monte Cassino / Kościuszki” ma obowiązku
sporządzania planu bezpieczeństwa i ochrony zdrowia.
