ADAPTACJA I UMEBLOWANIE POMIESZCZEŃ PERSONELU NA ODDZIALE CHIRURGII GŁOWY I SZYI
W WIELKOPOLSKIM CENTRUM ONKOLOGII W POZNANIU, UL . GARBARY 15

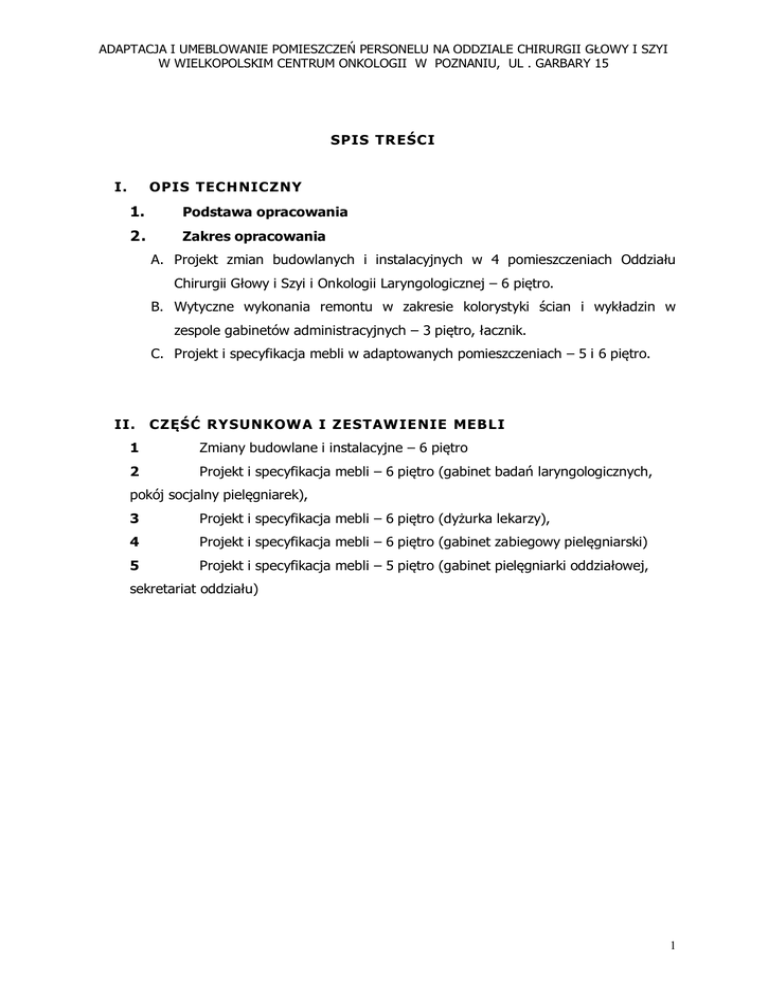

SPIS TREŚCI
I.
OPIS TECH NICZNY
1.
Podstawa opracowania
2.
Zakres opracowania
A. Projekt zmian budowlanych i instalacyjnych w 4 pomieszczeniach Oddziału
Chirurgii Głowy i Szyi i Onkologii Laryngologicznej – 6 piętro.
B. Wytyczne wykonania remontu w zakresie kolorystyki ścian i wykładzin w
zespole gabinetów administracyjnych – 3 piętro, łacznik.
C. Projekt i specyfikacja mebli w adaptowanych pomieszczeniach – 5 i 6 piętro.
II.
CZĘŚĆ RYSUNKOW A I ZESTAW IE NIE MEBL I
1
Zmiany budowlane i instalacyjne – 6 piętro
2
Projekt i specyfikacja mebli – 6 piętro (gabinet badań laryngologicznych,
pokój socjalny pielęgniarek),
3
Projekt i specyfikacja mebli – 6 piętro (dyżurka lekarzy),
4
Projekt i specyfikacja mebli – 6 piętro (gabinet zabiegowy pielęgniarski)
5
Projekt i specyfikacja mebli – 5 piętro (gabinet pielęgniarki oddziałowej,
sekretariat oddziału)
1
I. OPI S TECHNICZNY
1.
2.
Podstawa opracowania
-
Inwentaryzacja pomiarowa pomieszczeń,
-
Uzgodnienia z Użytkownikiem.
Zakres opracowania
A. Projekt zmian budowlanych i instalacyjnych w 4 pomieszczeniach
Oddziału Chirurgii Głowy i Szyi i Onkologii Laryngologicznej – 6
piętro.
Zmiany budowlane polegają na wyburzeniu fragmentów ścianek działowych w celu
powiększenia i otwarcia wnętrz w pomieszczeniach:
- pokój socjalny pielęgniarek,
- dyżurka lekarzy
W miejscu styku z wyburzoną ścianką uzupełnić okładziny z płyt g-k, wyszpachlować i
wygładzić powierzchnię ścian. Uzupełnić wykładziny podłogowe PCV homogeniczne
przez wygładzenie podłoża i przyklejenie pasów wykładzin z wzornika Tarket (dobór
koloru w nadzorze). Pasy połączyć sznurem spawalniczym z istniejącą wykładziną.
Uzupełnić sufity podwieszone, kasetonowe (60x60).
W adaptowanych pomieszczeniach należy wykonać dodatkowe gniazda elektryczne i
komputerowe oraz punkty wod- kan poprzez rozszerzenie istniejących instalacji.
Szczegółowe wytyczne zawiera rys. nr 1.
W strefach ponad blatami roboczymi wykonać okładziny z płytek ceramicznych f-my
Opoczno, seria ORGANZA CREAM o wym. 20x50cm.
Wszystkie adaptowane pomieszczenia malować farbami przeznaczonymi do zmywania i
szorowania (np.: poliuretanowe dwukomponentowe z utwardzaczem – STOCOLOR
puran satin). Kolorystykę podano na rys. nr 1.
2
B. Wytyczne
wykonania
remontu
w
zakresie
kolorystyki
ścian
i
wykładzin w zespole gabinetów administracyjnych – 3 piętro, łacznik.
Wykładziny
W gabinetach, sekretariacie i aneksie socjalnym należy wymienić istniejące wykładziny
dywanowe rulonowe na wykładzinę dywanową w płytkach.
Łączna powierzchnia posadzek wynosi: 72m2. Zastosować wykładzinę w płytkach o
wymiarach 61x61cm, gr.5,8mm, DISPERSE TILE f-my SHAW CONTRACT GROUP, kolor
DISPERSE TILE 75715 voyage (nr stylu 59576). Wzór układany przemiennie,
prostopadle ( 1/4 turn). Listwy przyścienne wykonać z wykładziny dywanowej.
Kolorystyka ścian
Ściany gabinetów i pomieszczeń przylegających malować farbami lateksowymi np.:
StoColor Opticryl Satinmatt (bezemisyjna, jedwabiście matowa farba lateksowa do
wnętrz). Schemat kolorystyczny wg wzornika NCS poniżej:
3
C. Projekt i specyfikacja mebli w adaptowanych pomieszczeniach – 5 i 6
piętro.
Specyfikacja techniczno – materiałowa
Biurka
Stelaż biurek na czterech nogach o profilu 30x60 mm w kolorze srebrnym, nogi łączone
profilem poprzecznym. Stopki z tworzywa.
Blat - płyta wiórowa laminowana HPL-em o grubości 25mm.
Krawędzie blatu zabezpieczone obrzeżem PCV (na gorąco), dopasowanym do laminatu,
grubości 2mm o zaoblonych krawędziach.
W blacie przeloty kablowe. Pod blatem szuflada na klawiaturę z blatem z płyty
meblowej laminowanej (szer. min. 62cm), rynienka do prowadzenia kabli.
Stolik kawowy niski
Stelaż z rur chromowanych na stopkach do twardych powierzchni. Blat szklany,
wykonany ze szkła bezpiecznego klejony do podstawy (np.: HELLO! F-my Nowy Styl).
Półki
Półki z płyty wiórowej laminowanej, grubość 25mm. Nośność ok. 30kg.
Montowane do ścian na kołki rozporowe dopasowane do obciążeń.
Kontenery szufladowe
Konstrukcja z płyty meblowej, sztywny korpus na kółkach jezdnych tworzywowych (w
tym 2 kółka z hamulcem) o średnicy 50mm, mocowanych za pomocą czterech
wkrętów 5X13S.
Kontenery wyposażone w szuflady z płyt meblowych na prowadnicach kulkowych
(pełen wysuw, nośność 45kg), dolna szuflada – głębsza. W pierwszej górnej szufladzie
piórnik tworzywowy - wkładka w kolorze czarnym.
Elementy montażu (śruby, złącza) niewidoczne na zewnętrznej powierzchni korpusu.
Plecy z płyty gr. 18mm, trwale mocowane do korpusu. Krawędzie frontowe oklejone
obrzeżem PVC 2mm, pozostałe obrzeżem 0,5mm.
Płyta wieńca górnego gr. 25mm, zlicowana z czołem szuflad, krawędzie oklejone
obrzeżem PVC 2mm, grubości:
4
Czoła szuflad z płyty meblowej laminowanej, grubości 18mm, krawędź oklejona
obrzeżem PVC 2mm.
Uchwyty proste o przekroju kwadratowym np.: UA09, UA16, UA59, UA67 z firmy
GAMET. Zamki centralne zamykające jednocześnie wszystkie szuflady.
Szafy biurowe
Konstrukcja z płyty meblowej, sztywny korpus z na cokole i nóżkach z możliwością
wypoziomowania mebla. Krawędzie frontowe oklejone obrzeżem PCV gr. 2 mm,
pozostałe krawędzie obrzeżem 0,5mm.
Elementy montażu (śruby, złącza) niewidoczne na zewnętrznej powierzchni korpusu.
Plecy z płyty 3mm, trwale mocowane do korpusu.
W przypadku mebli wolnostojących (patrz rzuty pomieszczeń) plecy ze sztywnej płyty
gr.18mm. Płyta wieńca górnego w kolorystyce frontów, zlicowana z frontami szaf,
czołami szuflad, grubości :
Fronty z płyty meblowej laminowanej grubości 18mm, krawędź oklejona obrzeżem PCV
gr. 2mm oraz ze szkła bezpiecznego. Wewnątrz półki z możliwością regulowania co
3cm.
Zawiasy ze stali niklowanej, maksymalny kąt rozwarcia 110 - 120°, ze zintegrowanym
systemem cichego domykania (sprężyna, hamulec).
Uchwyty proste o przekroju kwadratowym np.: UA09, UA16, UA59, UA67 z firmy
GAMET.
Kierunek rozwarcia drzwi wg rzutów pomieszczeń.
Wszystkie szafy zamykane na klucz: zamki patentowe w drzwiach z płyt meblowych,
zamki do drzwi szklanych, zamki centralne do szaf szufladowych, zamki cylindryczne z
ryglem do szaf zamykanych roletami lub drzwiami przesuwnymi.
Szafy ubraniowe
Konstrukcja z płyty meblowej, sztywny korpus na niskich nóżkach z możliwością
wypoziomowania
mebla.
Elementy
montażu
(śruby,
złącza)
niewidoczne
na
zewnętrznej powierzchni korpusu. Plecy z płyty 6mm, trwale mocowane do korpusu.
Krawędzie frontowe oklejone obrzeżem PCV gr. 2mm, pozostałe obrzeżem 0,5mm.
Płyta wieńca górnego w kolorystyce frontów, zlicowana z frontami szaf, pogrubiona –
25mm.
Fronty z płyty meblowej laminowanej, grubości 18mm, krawędź oklejona obrzeżem
PCV
2mm,
w
dolnej
części
kratka
wentylacyjna
w
kolorze
aluminium.
Wewnątrz przegroda na zmianę obuwia, półka na nakrycia głowy, na bocznej ściance
5
podwójny haczyk na ręczniki, drążek na wieszaki odzieżowe. W przypadku
równoległego
wieszania
ubrań
-
szyna
z
drążkiem
wysuwanym.
Zawiasy ze stali niklowanej, maksymalny kąt rozwarcia 110 - 120°, ze zintegrowanym
systemem cichego domykania (sprężyna, hamulec). Uchwyty proste o przekroju
kwadratowym np.:
UA09, UA16, UA59, UA67 z firmy GAMET. Kierunek rozwarcia
drzwi wg rzutów pomieszczeń.
Meble socjalne i zabiegowe – zestawy wykonywane indywidualnie
Podstawa z rur aluminiowych kwadratowych z nóżkami, łączona za pomocą złącz
rozporowych. Przekrój profili dobrać do ciężaru użytkowego mebli (np.: 40x40mm,
30x30mm). Nóżki wyposażone w regulatory wysokości.
Sztywne korpusy z płyty meblowej laminowanej.
Odkryte ściany szczytowe korpusów bez uwidocznionych śrub, złączy, otworów.
Blaty mebli zabiegowych – okładzina typu CORIAN, STARON itp. na płycie wiórowej z
cokolikiem wyłożonym na ścianę.
Czoło blatów – obrzeże PCV lub ABS kolor aluminium.
Fronty przeszklone szafek wiszących – szkło matowe w ramie aluminiowej.
Uchwyty proste nowoczesne – aluminiowe.
Szuflady na prowadnicach kulkowych z cichym domykaniem (TANDEM).
Fotel gościnny F1
Konstrukcja siedziska na bazie profilowanej formatki sklejkowej. Wypełnienie z pianki
tapicerowanej tkaniną lub skórą. Podłokietniki wraz z oparciem tworzą jeden element.
Przód siedziska wyraźnie zaokrąglony w dół.
Tapicerka z wyraźnie zaznaczonymi krawędziami bocznymi - zszycia osobnych
elementów wzdłuż oparcia i podłokietników.
Stelaż metalowy chromowy. Jako wzór parametrów technicznych przyjęto fotel HELLO!
F-my Nowy Styl.
Okucia.
Wszystkie okucia powinny być trwałe i odporne na dewastację, przeznaczone do
intensywnego użytkowania.
6
Po montażu należy wszystkie zawiasy i prowadnice wyregulować oraz wypoziomować
korpusy, fronty, biurka, blaty.
Prowadnice szuflad – kulkowe pozwalające na obciążenie min.25 kg na szufladę,
samoczyszczące, ciche i gwarantujące samodomykanie.
Uchwyty - stalowe o prostej, nowoczesnej, relingowej formie, mocowane
dwupunktowo, bez elementów wystających, w kolorze aluminium (RAL 9006) lub
stalowym.
Zamki wpuszczone w drzwi szafek.
W kontenerach szufladowych zastosować zamki centralne.
Uwagi końcowe
Przed przystąpieniem do realizacji zamówienia wszystkie wymiary należy sprawdzić na
miejscu.
Proponowana kolorystyka i wykończenia mogą zostać zmienione tylko w wyjątkowych
sytuacjach (braki magazynowe) po uprzednim skonsultowaniu z projektantem.
Poznań, luty2014
Opracowała:
mgr inż. arch. Dorota Zamelska
7
II.
CZĘŚĆ RYSUNKOW A I ZESTAW IE NIE MEBL I
