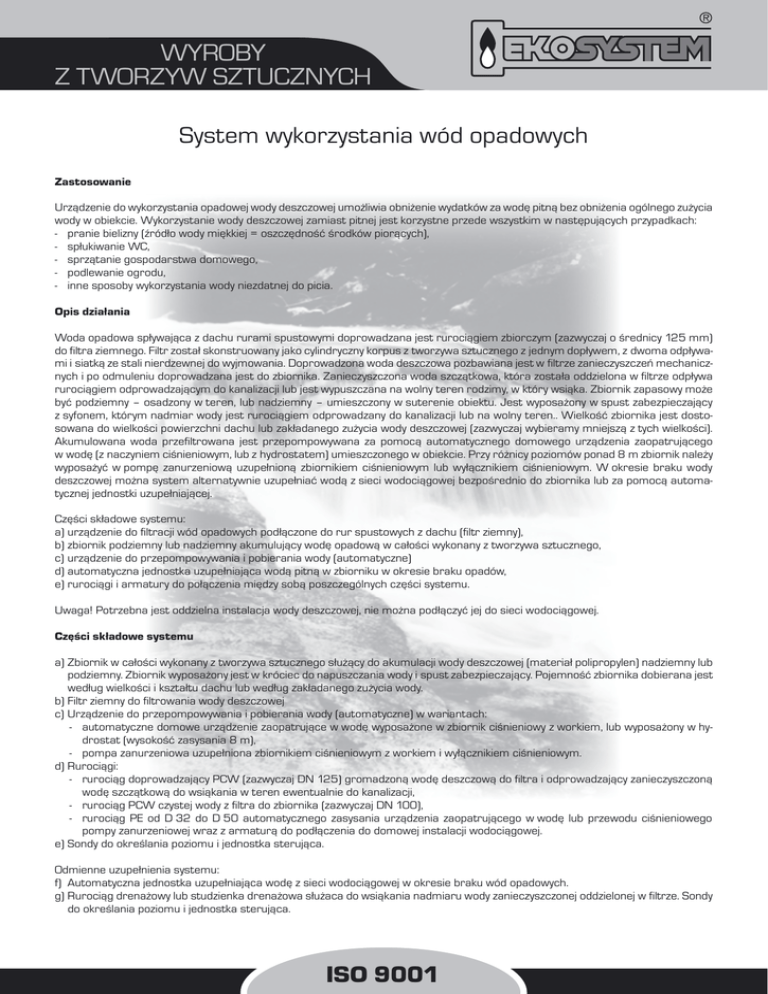

14. System Wykorzystania Wód Opadowych

WYROBY
Z TWORZYW SZTUCZNYCH
System wykorzystania wód opadowych
Zastosowanie
Urządzenie do wykorzystania opadowej wody deszczowej umożliwia obniżenie wydatków za wodę pitną bez obniżenia ogólnego zużycia
wody w obiekcie. Wykorzystanie wody deszczowej zamiast pitnej jest korzystne przede wszystkim w następujących przypadkach:
- pranie bielizny (źródło wody miękkiej = oszczędność środków piorących),
- spłukiwanie WC,
- sprzątanie gospodarstwa domowego,
- podlewanie ogrodu,
- inne sposoby wykorzystania wody niezdatnej do picia.
Opis działania
Woda opadowa spływająca z dachu rurami spustowymi doprowadzana jest rurociągiem zbiorczym (zazwyczaj o średnicy 125 mm)
do filtra ziemnego. Filtr został skonstruowany jako cylindryczny korpus z tworzywa sztucznego z jednym dopływem, z dwoma odpływami i siatką ze stali nierdzewnej do wyjmowania. Doprowadzona woda deszczowa pozbawiana jest w filtrze zanieczyszczeń mechanicznych i po odmuleniu doprowadzana jest do zbiornika. Zanieczyszczona woda szczątkowa, która została oddzielona w filtrze odpływa
rurociągiem odprowadzającym do kanalizacji lub jest wypuszczana na wolny teren rodzimy, w który wsiąka. Zbiornik zapasowy może
być podziemny – osadzony w teren, lub nadziemny – umieszczony w suterenie obiektu. Jest wyposażony w spust zabezpieczający
z syfonem, którym nadmiar wody jest rurociągiem odprowadzany do kanalizacji lub na wolny teren.. Wielkość zbiornika jest dostosowana do wielkości powierzchni dachu lub zakładanego zużycia wody deszczowej (zazwyczaj wybieramy mniejszą z tych wielkości).
Akumulowana woda przefiltrowana jest przepompowywana za pomocą automatycznego domowego urządzenia zaopatrującego
w wodę (z naczyniem ciśnieniowym, lub z hydrostatem) umieszczonego w obiekcie. Przy różnicy poziomów ponad 8 m zbiornik należy
wyposażyć w pompę zanurzeniową uzupełnioną zbiornikiem ciśnieniowym lub wyłącznikiem ciśnieniowym. W okresie braku wody
deszczowej można system alternatywnie uzupełniać wodą z sieci wodociągowej bezpośrednio do zbiornika lub za pomocą automatycznej jednostki uzupełniającej.
Części składowe systemu:
a) urządzenie do filtracji wód opadowych podłączone do rur spustowych z dachu (filtr ziemny),
b) zbiornik podziemny lub nadziemny akumulujący wodę opadową w całości wykonany z tworzywa sztucznego,
c) urządzenie do przepompowywania i pobierania wody (automatyczne)
d) automatyczna jednostka uzupełniająca wodą pitną w zbiorniku w okresie braku opadów,
e) rurociągi i armatury do połączenia między sobą poszczególnych części systemu.
Uwaga! Potrzebna jest oddzielna instalacja wody deszczowej, nie można podłączyć jej do sieci wodociągowej.
Części składowe systemu
a) Zbiornik w całości wykonany z tworzywa sztucznego służący do akumulacji wody deszczowej (materiał polipropylen) nadziemny lub
podziemny. Zbiornik wyposażony jest w króciec do napuszczania wody i spust zabezpieczający. Pojemność zbiornika dobierana jest
według wielkości i kształtu dachu lub według zakładanego zużycia wody.
b) Filtr ziemny do filtrowania wody deszczowej
c) Urządzenie do przepompowywania i pobierania wody (automatyczne) w wariantach:
- automatyczne domowe urządzenie zaopatrujące w wodę wyposażone w zbiornik ciśnieniowy z workiem, lub wyposażony w hydrostat (wysokość zasysania 8 m),
- pompa zanurzeniowa uzupełniona zbiornikiem ciśnieniowym z workiem i wyłącznikiem ciśnieniowym.
d) Rurociągi:
- rurociąg doprowadzający PCW (zazwyczaj DN 125) gromadzoną wodę deszczową do filtra i odprowadzający zanieczyszczoną
wodę szczątkową do wsiąkania w teren ewentualnie do kanalizacji,
- rurociąg PCW czystej wody z filtra do zbiornika (zazwyczaj DN 100),
- rurociąg PE od D 32 do D 50 automatycznego zasysania urządzenia zaopatrującego w wodę lub przewodu ciśnieniowego
pompy zanurzeniowej wraz z armaturą do podłączenia do domowej instalacji wodociągowej.
e) Sondy do określania poziomu i jednostka sterująca.
Odmienne uzupełnienia systemu:
f) Automatyczna jednostka uzupełniająca wodę z sieci wodociągowej w okresie braku wód opadowych.
g) Rurociąg drenażowy lub studzienka drenażowa służaca do wsiąkania nadmiaru wody zanieczyszczonej oddzielonej w filtrze. Sondy
do określania poziomu i jednostka sterująca.
ISO 9001
Schemat systemu
Wymiarowanie urządzenia
Roczna suma opadów
Rzut poziomy dachu obiektu
l/m2
m2
Współczynniki spływu
Kształt dachu i rodzaj pokrycia
Współczynnik spływu
Dach płaski ze żwirową warstwą dociskową
Dach płaski z płyt z tworzywa sztucznego
Dach spadzisty z pokryciem ceramicznym lub betonowym
Dach spadzisty z pokryciem z płyt z tworzywa sztucznego
Przeliczenie występowania
Roczna
Rzut
Współczynnik Występowanie wody
Występowanie wody
suma opadów
poziomy
spływu
deszczowej/rok
deszczowej/dzień
2
2
Przykład
800 l/m x
120 m
x
0,75
= 72000 l/rok : 365 =’
200 l/dzień
2
2
Twoje przeliczenie
l/m x
m
x
=
l/rok : 365 =’
l/dzień
Określenie zużycia
Rodzaj zużycia
średnia wartość m3/rok
Twoje zużycie
Toalety z/bez urządzenia
8/14 m3/rok
m3/rok
oszczędzającego (na osobę)
Pralka (na osobę)
6 m3/rok
m3/rok
Sprzątanie(na osobę)
1 m3/rok
m3/rok
Zużycie na osobę / rok
m3/rok
Liczba osób w gospodarstwie
domowym x zużycie na osobę/rok=
osoby
Zużycie w domu
m3/rok
2
Podlewanie ogrodu (na 100 m )
m3/rok
Zużycie w domu + podlewanie
m3/rok
ogrodu = ogólne zużycie / rok’
Ogólne zużycie : 365 =
m3/dzień
Zużycie dzienne
Określenie pojemności zbiornika (optymalne zasoby na okres 2 –3 tygodni)
Zużycie dzienne w m3 x 15 dni = Potrzebny zapas
Przykład:
0,205 m3 x 15 dni = Potrzebny zapas
m3
Pojemność określona przez ciebie:
x
dni =
m3
Specyfikacja zbiorników - wymiary podstawowe
ZBIORNIKI WÓD DESZCZOWYCH
GRANIASTE ds-h
CYLINDRYCZNE ds-v
Typ
Pojemność
użytkowa
[m3]
Wymiary
(l x š x h)
[mm]
DS-H1,5
DS-H2
DS-H3
1,5
2
3
1500 x 800 x 1500
2000 x 800 x 1500
2000 x 1000 x 1750
Pojemność
użytkowa
[m3]
Typ
*)
DS-V1,5
DS-V2
DS-V3
DS-V4
Wymiary
(l x š x h)
[mm]
ø 1200 x1500
ø 1400 x 1500
ø 1650 x 1500
ø 1750 x 1750
1,5
2
3
4
*)
*) Alternatywnie można dostarczyć na zamówienie zbiorniki nadziemne i podziemne o innych wymiarach do pojemności 18 m3
Filtr ziemny – schemat
(wysokości H i V można dobierać według głębokości wpuszczenia w grunt)
Domowe urządzenie zaopatrujące w wodę
– w ofercie standardowej urządzenia automatyczne CALPEDA
Typ
Q [l/ min.]
6.3
CT(M) 61
NT(M) 61
NG(M) 3N
MXH(M) 205
MXH(M) 405
H
(m. sł. wody)
38
8
10
15
20
25
30
40
41
38
32
25
19
14
5
34
28
24
19
15
5
45
41
38
36
33
28
24
55
53
51
48
45
52
36
50
60
70
39
33
26
50
47
45
100 116 130
35
28
19
Automatyczna jednostka uzupełniająca
– dodatkowy zbiornik zapewniający uzupełnienie wody w rurociągu przy opróżnieniu zbiornika wody deszczowej
Przykład zamówienia
System wykorzystania wód opadowych wyposażony w filtr ziemny i cylindryczny zbiornik podziemny DS-V2 (o pojemności użytkowej
2 m3) z automatycznym urządzeniem do zaopatrzenia w wodę i systemem dodatkowego zasilania wodą z sieci wodociągowej
włącznie.
Warunki dotyczące dostawy
Części składowe systemu można transportować zwykłymi środkami transportu, należy jednak zabezpieczyć je przed przesuwaniem
i uszkodzeniem (pasy mocujące, itp.). Na zamówienie odbiorcy producent zapewni transport do miejsca przeznaczenia oraz wszystkie czynności związane z zainstalowaniem systemu z robotami budowlanymi włącznie. Termin dostawy wynosi 4 tygodnie od otrzymania zamówienia lub według umowy.
Gwarancja i serwis
Okres gwarancyjny zbiornika i filtra z tworzywa sztucznego wynosi 36 miesięcy od daty odbioru przez zamawiającego. Na automatyczne urządzenie do zaopatrywania w wodę, elementy układów sterowania i regulacji oraz instalację elektryczną udziela się gwarancji na okres 12 miesięcy od odbioru. Naprawy wyrobu w okresie gwarancyjnym zapewnia producent.
