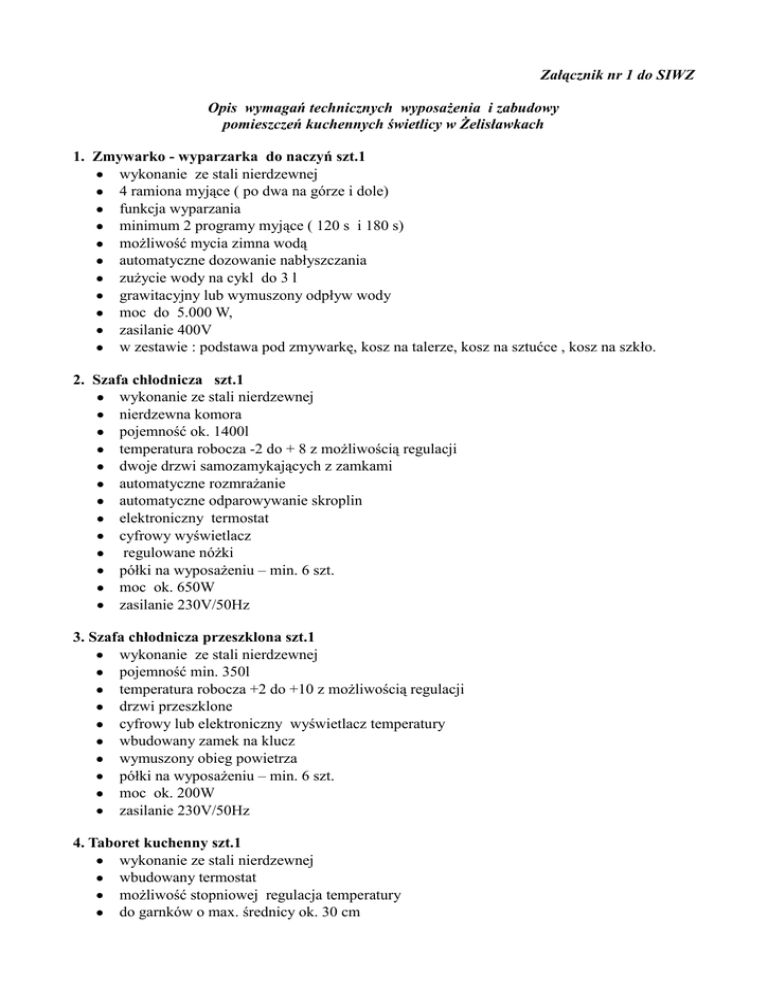

Załącznik nr 1 do SIWZ
Opis wymagań technicznych wyposażenia i zabudowy
pomieszczeń kuchennych świetlicy w Żelisławkach
1. Zmywarko - wyparzarka do naczyń szt.1
wykonanie ze stali nierdzewnej
4 ramiona myjące ( po dwa na górze i dole)
funkcja wyparzania
minimum 2 programy myjące ( 120 s i 180 s)
możliwość mycia zimna wodą
automatyczne dozowanie nabłyszczania
zużycie wody na cykl do 3 l
grawitacyjny lub wymuszony odpływ wody
moc do 5.000 W,
zasilanie 400V
w zestawie : podstawa pod zmywarkę, kosz na talerze, kosz na sztućce , kosz na szkło.
2. Szafa chłodnicza szt.1
wykonanie ze stali nierdzewnej
nierdzewna komora
pojemność ok. 1400l
temperatura robocza -2 do + 8 z możliwością regulacji
dwoje drzwi samozamykających z zamkami
automatyczne rozmrażanie
automatyczne odparowywanie skroplin
elektroniczny termostat
cyfrowy wyświetlacz
regulowane nóżki
półki na wyposażeniu – min. 6 szt.
moc ok. 650W
zasilanie 230V/50Hz
3. Szafa chłodnicza przeszklona szt.1
wykonanie ze stali nierdzewnej
pojemność min. 350l
temperatura robocza +2 do +10 z możliwością regulacji
drzwi przeszklone
cyfrowy lub elektroniczny wyświetlacz temperatury
wbudowany zamek na klucz
wymuszony obieg powietrza
półki na wyposażeniu – min. 6 szt.
moc ok. 200W
zasilanie 230V/50Hz
4. Taboret kuchenny szt.1
wykonanie ze stali nierdzewnej
wbudowany termostat
możliwość stopniowej regulacja temperatury
do garnków o max. średnicy ok. 30 cm
moc max. 3.500 W
zasilanie 230V/50Hz
5. Kuchenka elektryczna szt.1
wykonanie ze stali nierdzewnej
4 płyty grzewcze o mocy po 2.000W
piec elektryczny konwekcyjny o mocy 2.500W
moc max. 10.500W
zasilanie 400W
6. Patelnia przechylna elektryczna szt.1
wykonanie ze stali nierdzewnej
przeznaczona do smażenia produktów spożywczych na tłuszczu
misa wykonana ze stali nierdzewnej
płynna regulacja temperatury
kontrolka pracy
pojemność misy
ręczny lub automatyczny przechył misy
mac max. do 6.000 W
zasilanie 400V
7.
Baseny, zlewozmywaki, baterie
wykonanie ze stali nierdzewnej kwasoodpornej gr. 1,0 mm
tylny „rant” zabezpieczający
baseny o głębokości 45 cm
stopki regulujące w zakresie +/- 15 mm
baseny – 2 sztuki o wymiarach 1000/600mm i 800/600 mm
zlewozmywaki dwukomorowe - 2 sztuki o wymiarach 1000/ 600 mm
baterie prysznicowe sztorcowe – 4 sztuki
typ baterii dostosowany do istniejącej instalacji wewnętrznej.
8. Okap szt.1
wyciąg mechaniczny
wykonanie ze stali nierdzewnej kwasoodpornej
wyposażony w łapacze tłuszczu
wentylator o mocy max. do 500W
wydajność min. 1.100m3/h
średnica króćca wyciągowego dostosowana do istniejącej instalacji
zasilanie 230V/50Hz
9. Regały magazynowe
a) wykonane ze stali nierdzewnej kwasoodpornej w wersji spawanej
regały posiadają po 4 półki pełne
3 sztuki o wym. ok. 1300/500/1800
2 sztuki o wym. ok. 1100/400/1800
b) wykonane ze stali nierdzewnej kwasoodpornej w wersji modułowej
3 sztuki o wym. ok. 1300/500/1800 z modułem narożnym umożliwiającym ustawienie w
kształcie litery L posiadające po 4 półki perforowane,
1 sztuka o wysokości ok 1500 mm, głębokości ok. 400 – 500 mm posiadająca kółka z
hamulcem, 2 półki o rozstawie umożliwiającym umieszczenie pojemników
gastronomicznych, oraz 1 specjalna półka na butelki,
10. Zabudowa kuchenna
zestaw składający się z ok. 8 elementów – stołów roboczych,
blaty wykonane ze stali nierdzewnej kwasoodpornej grubości 1,0 mm wygłuszone płytą
gładką laminowaną o grubości min. 18 mm przyklejoną od spodu do blachy klejem który
posiada atest PZH do stosowania w przemyśle spożywczym,
od strony ściennej stoły wyposażone w „rant” uniemożliwiający zsuwanie się odpadów,
stoły wyposażone w stopki umożliwiające wypoziomowanie w zakresie +/- 15 mm,
nogi stołów - rura kwadratowa o wym 40/40mm,
łączna długość stołów roboczych ok. 1.000 cm w tym: 4 wyposażone w dodatkową
półkę a dwa z nich dodatkowo wyposażone w otwory umożliwiające zrzut odpadków
bezpośrednio do pojemników,
Przed wykonaniem zabudowy, ustawieniem zlewozmywaków i basenów konfigurację
ustawienia poszczególnych elementów należy uzgodnić z Zamawiającym
Opis techniczny wyposażenia świetlicy
1. Krzesła
pożądane wymiary: szerokość ok. 540 mm
wysokość ok. 820 mm
długość ok. 420 mm
stelaż stal lakierowana proszkowo
siedzisko i oparcie wyściełane materiałem obiciowym
tkanina obiciowa charakteryzująca się wysoką odpornością na ścieranie
konstrukcja krzesła umożliwiająca ich składowanie w „stos”
wzór krzesła i kolorystyka dobrana po uzgodnieniu z Zamawiającym
ilość sztuk 120
2. Stoły składane
 blat stołów o wymiarach 1800 mm x 800 mm
 wysokość stołu min. 700 mm
 rama i stelaż z rur stalowych lakierowanych w kolorze uzgodnionym z Zamawiającym
 blaty wykonane z płyty melaminowej wykończonej listwą pcv,
 konstrukcja umożliwiająca składanie złożonych stołów w „stos”,
 wzór stołu jak i kolorystyka dobrane po uzgodnieniu z Zamawiającym
 ilość sztuk 25
3. Wieszaki
 konstrukcja wykonana z rury stalowej malowanej proszkowo o minimalnym przekroju
25mm,
 wymiary: długość 1500mm, wysokość ok. 1600 mm, szerokość podstawy nie większa niż
500mm
 min. 10 szt. haków podwójnych z każdej strony,
 możliwość złożenia wieszaka
 zamówienie obejmuję dostawę 10 sztuk wieszaków dwustronnych,
4. Gabloty - Witryny
a) gabloty wiszące ze sklepieniem
wymiary 80/25/80 cm
zamknięcie na zamek
ilość sztuk 5
b) szafy wystawiennicze – gabloty stojące ze sklepieniem
wymiary 86 36/190 cm wersja podwójna i 56/36/190 cm wersja pojedyncza
cokół wykonany z płyty
kolor cokołu dobrany po uzgodnieniu z Zamawiającym
drzwi podwójne lub pojedyńcze
zamknięcie na zamek
ilość sztuk z drzwiami podwójnymi - 1
ilość sztuk z drzwiami pojedynczymi - 4
c) szafy wystawiennicze – gabloty stojące bez sklepienia
wymiary 56/36/190
cokół wykonany z płyty
zamknięcie na zamek
ilość sztuk 10
Wymagania minimalne dla sprzętu multimedialnego i nagłośnieniowego
Sprzęt projekcyjny
1. Projektor multimedialny:









Technologia: DLP;
Rozdzielczość podstawowa: XGA 1024x 768 pikseli;
Jasność min: 2600 ANSI lum.;
Kontrast min. : 2000:1;
Obsługiwane systemy: SECAM, PAL, NTSC;
Moc lampy: 180.00 W;
Czas pracy lampy: 4000.00 godz.;
Głośność pracy max.: 35.00 dB;
minimalna gwarancja producenta 36 miesięcy
2. Ekran multimedialny:



Ekran ręcznie rozwijany
Powierzchnia projekcyjna: Matt - White
Wymiary pow. projekcyjnej: 240 x 240 cm lub 270 x 200 cm;
Sprzęt nagłaśniający
1. Amplimikser
 Moc wyjściowa: 2x380W/4ohm i 2x230W/8ohm
 8 kanałów mono
 2 kanały stereo
 8 wejść mikrofonowych typu XLR
 4 wejścia liniowe typu JACK
 1 wejście i wyjście stereo audio typu RCA
 2 sekcje AUX
 2 sekcje podgrupy SUB1 i SUB2
 Selektory sygnałowy PA - umożliwia wybór źródła sygnału posyłanego na wzmacniacz PA.
Możliwość wyboru sekcji MAINL/R, MONITOR, AUX, SUB
 Wyjście liniowe, monitorowe i wzmacniacz słuchawkowy
 7-zakresowy equalizer graficzny
 Procesor efektów DSP z wyświetlaczem - 32 efekty dźwiękowe typu Reverb, Delay, Chorus,
Flanger
 PHANTOM +48V zasilanie mikrofonów pojemnościowych
 3-zakresowa barwa tonu w kan. mono HIGH, MID/FERQ, LOW
 3-zakresowa barwa tonu w kan. stereo HIGH, MID, LOW
 Zabezpieczenie termiczne, przeciążeniowe i przeciwzwarciowe
 ilość sztuk 1
 minimalna gwarancja producenta 36 miesięcy
2. Kolumny











Moc znamionowa RMS: 300W
Moc szczytowa MAX: 600W
Impedancja: 8 ohm
Pasmo przenoszenia (-6dB): 45...19000Hz
Efektywność (1W/1m): 96 dB
Max SPL: 121 dB
Głośnik niskotonowy 15'', Głośnik wysokotonowy 1'', Driver Tuba 90 x 60
Podłączenia: 2 x SPEAKON
Pokrycie obudowy: lakierowana
Ilość sztuk 4
minimalna gwarancja producenta 36 miesięcy
3. Stalowe statywy kolumnowe
4 sztuki
4. Mikrofon bezprzewodowy
 4-kanałowe UHF ze stacją
 statywy do mikrofonów
 ilość sztuk 4
5. Mikrofon nagłowny szt 1
 4-kanałowe UHF ze stacją
6. Okablowanie do sprzętu
Wszystkie zastosowane elementy nagłośnienia muszą tworzyć współpracującą całość.
