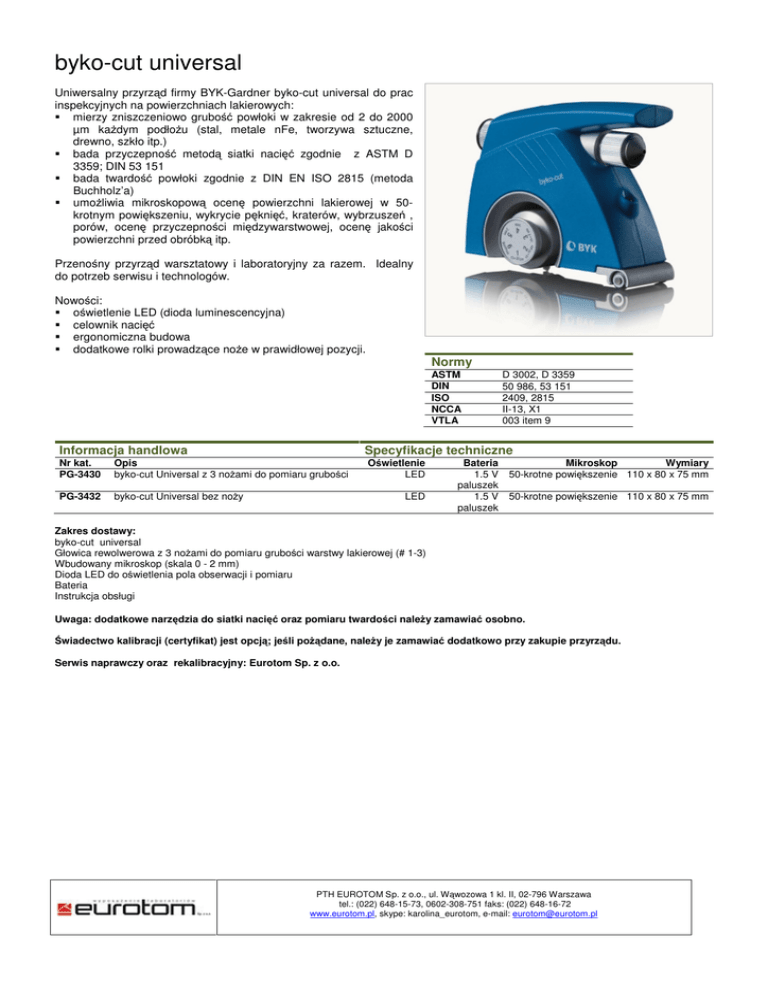

byko-cut universal

byko-cut universal
Uniwersalny przyrząd firmy BYK-Gardner byko-cut universal do prac
inspekcyjnych na powierzchniach lakierowych:
mierzy zniszczeniowo grubość powłoki w zakresie od 2 do 2000
µm każdym podłożu (stal, metale nFe, tworzywa sztuczne,
drewno, szkło itp.)
bada przyczepność metodą siatki nacięć zgodnie z ASTM D
3359; DIN 53 151
bada twardość powłoki zgodnie z DIN EN ISO 2815 (metoda
Buchholz’a)
umożliwia mikroskopową ocenę powierzchni lakierowej w 50krotnym powiększeniu, wykrycie pęknięć, kraterów, wybrzuszeń ,
porów, ocenę przyczepności międzywarstwowej, ocenę jakości
powierzchni przed obróbką itp.
Przenośny przyrząd warsztatowy i laboratoryjny za razem. Idealny
do potrzeb serwisu i technologów.
Nowości:
oświetlenie LED (dioda luminescencyjna)
celownik nacięć
ergonomiczna budowa
dodatkowe rolki prowadzące noże w prawidłowej pozycji.
Normy
ASTM
DIN
ISO
NCCA
VTLA
D 3002, D 3359
50 986, 53 151
2409, 2815
II-13, X1
003 item 9
Informacja handlowa
Specyfikacje techniczne
Nr kat.
PG-3430
Opis
byko-cut Universal z 3 nożami do pomiaru grubości
Oświetlenie
LED
PG-3432
byko-cut Universal bez noży
LED
Bateria
1.5 V
paluszek
1.5 V
paluszek
Mikroskop
Wymiary
50-krotne powiększenie 110 x 80 x 75 mm
50-krotne powiększenie 110 x 80 x 75 mm
Zakres dostawy:
byko-cut universal
Głowica rewolwerowa z 3 nożami do pomiaru grubości warstwy lakierowej (# 1-3)
Wbudowany mikroskop (skala 0 - 2 mm)
Dioda LED do oświetlenia pola obserwacji i pomiaru
Bateria
Instrukcja obsługi
Uwaga: dodatkowe narzędzia do siatki nacięć oraz pomiaru twardości należy zamawiać osobno.
Świadectwo kalibracji (certyfikat) jest opcją; jeśli pożądane, należy je zamawiać dodatkowo przy zakupie przyrządu.
Serwis naprawczy oraz rekalibracyjny: Eurotom Sp. z o.o.
PTH EUROTOM Sp. z o.o., ul. Wąwozowa 1 kl. II, 02-796 Warszawa
tel.: (022) 648-15-73, 0602-308-751 faks: (022) 648-16-72
www.eurotom.pl, skype: karolina_eurotom, e-mail: [email protected]
Zniszczeniowy pomiar grubości warstwy
Wybrać odpowiedni nóż ze względu na zakres i dokładność
pomiaru. Noże charakteryzują się różnymi kątami nacinania
powłok. Każdemu z kątów odpowiada inna skala podziałki
odczytu grubości.
Wykonać nacięcie w kształcie litery V aż do podłoża i
odczytać przy pomocy 50-krotnego mikroskopu szerokości
a’ (b’), proporcjonalne do grubości a (b).
Skala podziałki podana jest na uchwycie rewolweru i umożliwia
bezpośredni odczyt grubości warstwy w µm.
Informacja handlowa
Nr kat.
PG-3421
PG-3422
PG-3423
PG-3419
PG-3420
Opis
Nóż ISO Nr 1 / ASTM 1X
Nóż ISO Nr 2 / ASTM 2X
Nóż ISO Nr 3 / ASTM 10X
Nóż specjalny
Nóż specjalny
Akcesoria wymienne do pomiaru grubości
Kąt noża
45°
26.5°
5.8°
3.0°
56°
Zakres grubość powłoki
20 do 2000 µm (1 - 80 mils)
10 do 1000 µm (0.5 - 40 mils)
2 do 200 µm (1/8 - 8 mils)
1 do 100 µm (1-4 mils)
30 do 3000 µm (0-120 mils)
Wartość jednej podziałki na skali
20 µm (1.0 mils)
10 µm (0.5 mils)
2 µm (0.1 mils)
1 µm (0.05 mils)
30 µm (1.5 mils)
Test twardości metodą Buchholz’a
Ustawić przyrząd byko-cut universal wyposażony w zgłębnik
(nr kat. 3427) oraz ciężarek (nr kat. 3428) na badanej powłoce
zgodnie z normą. Po upływie 30 sekund zmierzyć długość
zagłębienia w powierzchni lakierowej przy pomocy
wbudowanego mikroskopu z podziałką.
Wynik odnieść do odpowiednich wartości twardości w tabeli
Informacja handlowa
Nr kat.
PG-3427
PG-3434
Opis
zgłębnik Buchholz’a
ciężarek Buchholz’a
Akcesoria do testera twardości metodą Buchholz’a
według DIN 53153 i ISO 2815
podwyższa wagę przyrządu byko-cut do standardowej wartości 500 g (5N)
PTH EUROTOM Sp. z o.o., ul. Wąwozowa 1 kl. II, 02-796 Warszawa
tel.: (022) 648-15-73, 0602-308-751 faks: (022) 648-16-72
www.eurotom.pl, skype: karolina_eurotom, e-mail: [email protected]
Noże do testów przyczepności metodą siatki
nacięć
Patrz - testery przyczepności metodą siatki nacięć
Informacja handlowa
Nr kat.
PE-3429
PE-3424
PE-3425
PE-3426
Opis
nóż 1 mm
nóż 1.5 mm
nóż 1 mm
nóż 2 mm
Specyfikacje techniczne
Norma
ASTM
ASTM
DIN, ISO
ASTM, DIN, ISO
Rozstaw ostrzy
1 mm
1.5 mm
1 mm
2 mm
PTH EUROTOM Sp. z o.o., ul. Wąwozowa 1 kl. II, 02-796 Warszawa
tel.: (022) 648-15-73, 0602-308-751 faks: (022) 648-16-72
www.eurotom.pl, skype: karolina_eurotom, e-mail: [email protected]
Ilość ostrzy
11
11
6
6
