Gimnazjum nr 3, przy ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim

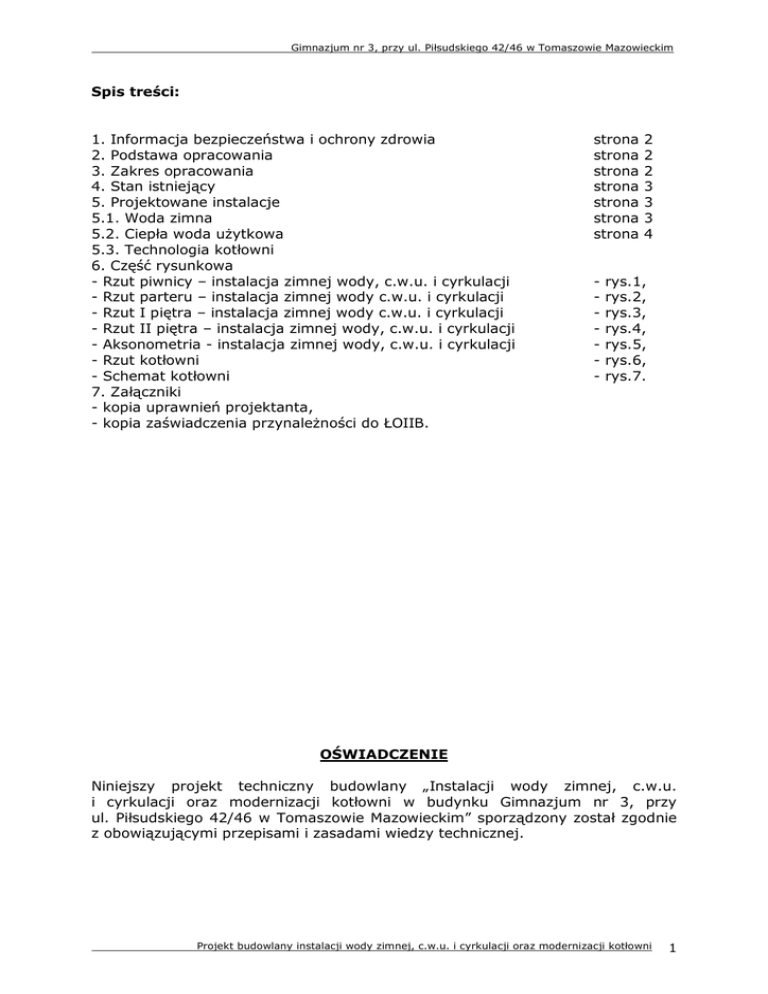

Spis treści:
1. Informacja bezpieczeństwa i ochrony zdrowia
2. Podstawa opracowania
3. Zakres opracowania
4. Stan istniejący
5. Projektowane instalacje
5.1. Woda zimna
5.2. Ciepła woda użytkowa
5.3. Technologia kotłowni
6. Część rysunkowa
- Rzut piwnicy – instalacja zimnej wody, c.w.u. i cyrkulacji
- Rzut parteru – instalacja zimnej wody c.w.u. i cyrkulacji
- Rzut I piętra – instalacja zimnej wody c.w.u. i cyrkulacji
- Rzut II piętra – instalacja zimnej wody, c.w.u. i cyrkulacji
- Aksonometria - instalacja zimnej wody, c.w.u. i cyrkulacji
- Rzut kotłowni
- Schemat kotłowni
7. Załączniki
- kopia uprawnień projektanta,
- kopia zaświadczenia przynależności do ŁOIIB.
strona
strona
strona
strona
strona
strona
strona
-
2
2
2
3
3
3
4
rys.1,
rys.2,
rys.3,
rys.4,
rys.5,
rys.6,
rys.7.
OŚWIADCZENIE
Niniejszy projekt techniczny budowlany „Instalacji wody zimnej, c.w.u.
i cyrkulacji oraz modernizacji kotłowni w budynku Gimnazjum nr 3, przy
ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim” sporządzony został zgodnie
z obowiązującymi przepisami i zasadami wiedzy technicznej.
Projekt budowlany instalacji wody zimnej, c.w.u. i cyrkulacji oraz modernizacji kotłowni
1
Gimnazjum nr 3, przy ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim
1. Informacja dotycząca bezpieczeństwa i ochrony zdrowia w budynku
Gimnazjum nr 3, przy ul. Piłsudskiego 42/46 w Tomaszowie
Mazowieckim
W
oparciu
o
ustawę
PRAWO BUDOWLANE
i
Rozporządzenie
Ministra
Infrastruktury z 23.06.2003 roku w sprawie informacji dotyczącej bezpieczeństwa
i ochrony zdrowia planu bezpieczeństwa i ochrony zdrowia stwierdza się, że prace
objęte projektem nie wymagają sporządzenia planu bezpieczeństwa i ochrony
zdrowia.
Jednocześnie roboty przewidziane projektem wykonane będą w czasie
krótszym
niż
30
dni
roboczych
przez
mniej
niż
20
pracowników
przy
pracochłonności nie większej niż 500 osobodni.
Projekt kompleksowo obejmuje swoim zakresem:
- wymianę instalacji wody zimnej (szczegóły zaznaczone na rysunkach),
- budowę instalacji c.w.u. i cyrkulacji,
- modernizację kotłowni w zakresie dostawy c.w.u.
Na terenie budynku, gdzie prowadzona będzie inwestycja nie stwierdza się
elementów mogących stanowić zagrożenie bezpieczeństwa i zdrowia ludzi,
podczas realizacji robót budowlanych nie przewiduje się wystąpienia żadnych
zagrożeń po przeprowadzeniu instruktażu pracowników z zakresu przestrzegania
zasad BHP, zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 06.02.2003
r. Dz. Ustaw Nr 47 poz 401.
2. Podstawa opracowania
- Umowa zawarta pomiędzy Firmą AGRA, a Gminą Miastem Tomaszów
Mazowiecki,
- Wytyczne Inwestora,
- Normy i normatywy do projektowania,
3. Zakres opracowania
Celem niniejszego opracowania jest, zaprojektowanie instalacji wody zimnej,
ciepłej wody i cyrkulacji oraz modernizacji kotłowni w zakresie możliwości
podgrzewania
i
gromadzenia
c.w.u.
w
budynku
Gimnazjum
nr
3,
przy
ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim. Instalacja wodociągowa
będzie wymieniana na nową w miejsce istniejącej, bez zmian pozostanie część
aktualnie modernizowana w pomieszczeniach kuchni oraz instalacja hydrantowa,
Projekt budowlany instalacji wody zimnej, c.w.u. i cyrkulacji oraz modernizacji kotłowni
2
Gimnazjum nr 3, przy ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim
natomiast instalacja ciepłej wody użytkowej i cyrkulacji będzie budowana od
podstaw.
4. Stan istniejący
Instalacja wody zimnej funkcjonuje od czasu wybudowania obiektu. Instalacji
ciepłej wody i cyrkulacji nie ma w budynku.
Istniejąca kotłownia gazowa wyposażona jest w dwa kotły Paromat-Simplex
130 kW pracujące na potrzeby c.o.
5. Projektowane instalacje
5.1. Woda zimna
Doprowadzenie wody do budynku realizowane jest poprzez przyłącze dn 50. Brak
jest obecnie zaworu antyskażeniowego, należy zamontować za zestawem
wodomierzowym zawór antyskażeniowy EA 251 dn 40. Projektowana instalacja
dostarczy wodę do: umywalek, płuczek ustępowych, kuchni (zlewozmywaki i
zawory czerpalne), natrysku i instalacji w pomieszczeniach biblioteki oraz
pomieszczeń mieszkalnych.
Instalację projektuje się z rur stalowych, ocynkowanych wodociągowych wg
PN-74/H-74200, prowadzonych w bruzdach na kondygnacjach nadziemnych ze
spadkiem w kierunku punktów poboru. Wszystkie zawory czerpalne wymienić na
nowe. Zamontować zawory odcinające na pionach i poszczególnych gałęziach.
Układ przewodów i średnice wg części rysunkowej.
Zapotrzebowanie dla części szkolnej pozostaje bez zmian i wynosi:
Qs = 1,62 dm3/s
5.2 Ciepła woda użytkowa
Ciepła
woda
użytkowa
o
temperaturze
550C
będzie
realizowana
w istniejącej zmodernizowanej kotłowni gazowej (dalsza część opracowania).
Instalację
c.w.u.
wykonać
z
rur
stalowych,
podwójnie
ocynkowanych.
Prowadzenie przewodów po wierzchu ścian, pod sufitem piwnicy i w bruzdach na
kondygnacjach nadziemnych ze spadkiem min 3%o nad przewodami wody
zimnej. Układ i średnice przewodów c.w.u. i cyrkulacji prowadzić zgodnie z
rysunkami. Przewody wody ciepłej i cyrkulacji izolować cieplnie otuliną z pianki
poliuretanowej zgodnie z WT 2008.
Projekt budowlany instalacji wody zimnej, c.w.u. i cyrkulacji oraz modernizacji kotłowni
3
Gimnazjum nr 3, przy ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim
Ilość wody ciepłej:
qd śr = 500 x 25 = 12500 dm3/d
qh śr = 20500 / 12 = 1042 dm3/h
qh max= 1708 x 3,20 = 3333 dm3/h
Instalacja cyrkulacji ciepłej wody użytkowej będzie wyposażona w zawory
mieszające Mix 025 firmy Herz lub innej nie gorszej jakości montowane przy
miejscach pobory wody w pomieszczeniach, z których korzystają dzieci.
Temperatura ciepłej wody wypływającej z punktów poboru będzie obniżona do
360C. Instalację należy wyposażyć w nowe baterie z czasowym wyłącznikiem
wypływu. Wszystkie baterie zostaną wymienione na nowe. Należy zastosować
baterie czasowe np. firmy Makoinstal 9001 lub inne nie gorszej jakości.
5.3 Technologia kotłowni
Ciepła woda użytkowa będzie przygotowywana w istniejącej kotłowni gazowej
wyposażonej w dwa kotły Paromat-Simplex o mocy 130 kW każdy. W wyniku
włączenia w istniejący układ jednostki sterującej kotły będą pracowały w
priorytecie
c.w.u.,
woda
będzie
przygotowywana
w
podgrzewaczu
pojemnościowym. Podgrzewacz i wszystkie urządzenia zostaną zlokalizowane
w istniejącym pomieszczeniu kotłowni.
Na potrzeby modernizacji dobrane zostały następujące urządzenia:

dobór podgrzewacza c.w.u.
Obliczenia wykonano na podstawie otrzymanych dany ze szkoły:
qd śr= U x qc = 500 x 25 = 12500 dm3/d
qc - dm3/(dobę 1 użytkownika),
U – liczba użytkowników zaopatrywana w ciepłą wodę.
Obliczenie średniego godzinowego zapotrzebowania na cieplą wodę.
qh śr = qd śr : t = 12500 : 18 = 694,44 dm3/h
t – 18h/d – czas użytkowania instalacji ciepłej wody ze względu na
istniejące mieszkania.
Obliczenia maksymalnego godzinowego zapotrzebowania na ciepła wodę.:
qh max = qh śr x Nh =694,44 x 2,05 = 1423,6 dm3/h
Nh- 9,32 x U-0,244 = 9,32 x 500-0,244= 2,05
Projekt budowlany instalacji wody zimnej, c.w.u. i cyrkulacji oraz modernizacji kotłowni
4
Gimnazjum nr 3, przy ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim
Obliczeniowa moc całkowita wymiennika c.w.u.
Q = qh max x cw x r x ( tc-tz )
Q = [1423,6 x 4,2 x 0,9996 x ( 55-10 )] : 3600 = 74,7 kW
Cw – 4,2 kJ/(kg x 0C) – ciepło właściwe,
r – 0,9996 kg/dm3 – gęstość wody,
tc – obliczeniowa temperatura cieplej wody,
tz – obliczeniowa temperatura zimnej wody,
na podstawie ilości osób i charakteru obiektu dobrano zasobnik do gromadzenia
c.w.u. o pojemności 1000 dm3 firmy Galmet SGW(S) 1000,

dobór naczynia wzbiorczego zabezpieczającego zład c.w.u.
Dobrano naczynie przeponowe Refix DT5 przeponowe naczynie wzbiorcze
z wbudowaną armaturą przepływową do instalacji przygotowywania ciepłej wody
użytkowej i podnoszenia ciśnienia.
Typ
:
DT5 80
Pojemność całkowita
:
80 l
dop. temp. pracy
:
70 °C
Ciśnienie otwarcia
:
6 bar
Naczynie instalować zgodnie z częścią rysunkową opracowania.

dobór zaworu bezpieczeństwa dla c.w.u.
Dobrano zawór bezpieczeństwa SYR nr kat. 2115 dn 1” do = 20 mm, c = 0,3
z nastawą ciśnienia otwarcia p = 6,0 bar. Zawór montować na przewodzie zimnej
wody zasilającej zasobnik c.w.u.

dobór pompy ładującej podgrzewacz
Dla obiegu ładowania podgrzewacza dobrano pompę na przepływ G = 4,5 m3/h.
Dobrano pompę ładującą elektroniczną WILO Stratos 30/1-8, zasilanie 230 V.

pompa cyrkulacyjna
Dla obiegu cyrkulacji dobrano pompę na przepływ G= 1,55 m3/h. Dobrano
pompę elektroniczną cyrkulacyjną WILO Stratos ECO 25/1-5 BM
Projekt budowlany instalacji wody zimnej, c.w.u. i cyrkulacji oraz modernizacji kotłowni
5
Gimnazjum nr 3, przy ul. Piłsudskiego 42/46 w Tomaszowie Mazowieckim

automatyka sterująca
Do istniejącego regulatora Dekamatik M1, należy połączyć przewody sterujące
pompami:
ładującą
i
cyrkulacyjną
oraz
czujnik
temperatury
wody
w podgrzewaczu.
Zestawienie ważniejszych urządzeń na rysunkach.
Uwagi końcowe
1. Rurociągi montować tak, aby nad przejściami zapewnić wolny prześwit
wynoszący 2 m,
2. Armaturę montować nie wyżej niż 1,8 m od poziomu posadzki.
3. Sprawdzić kratki kanalizacyjne odpływowe w podłodze kotłowni,
4. Materiały użyte do budowy instalacji powinny spełniać wymagania podane
w
dokumentacjach
technicznych,
Polskich
Normach
i
aprobatach
technicznych,
5. Instalację
wykonać
zgodnie
z
obowiązującymi
przepisami
i
normami
technicznymi,
6. Zastosować urządzenia wskazane w dokumentacji lub inne nie gorszej
jakości,
7. Wszelkie zmiany w dokumentacji uzgodnić z projektantem.
opracował:
