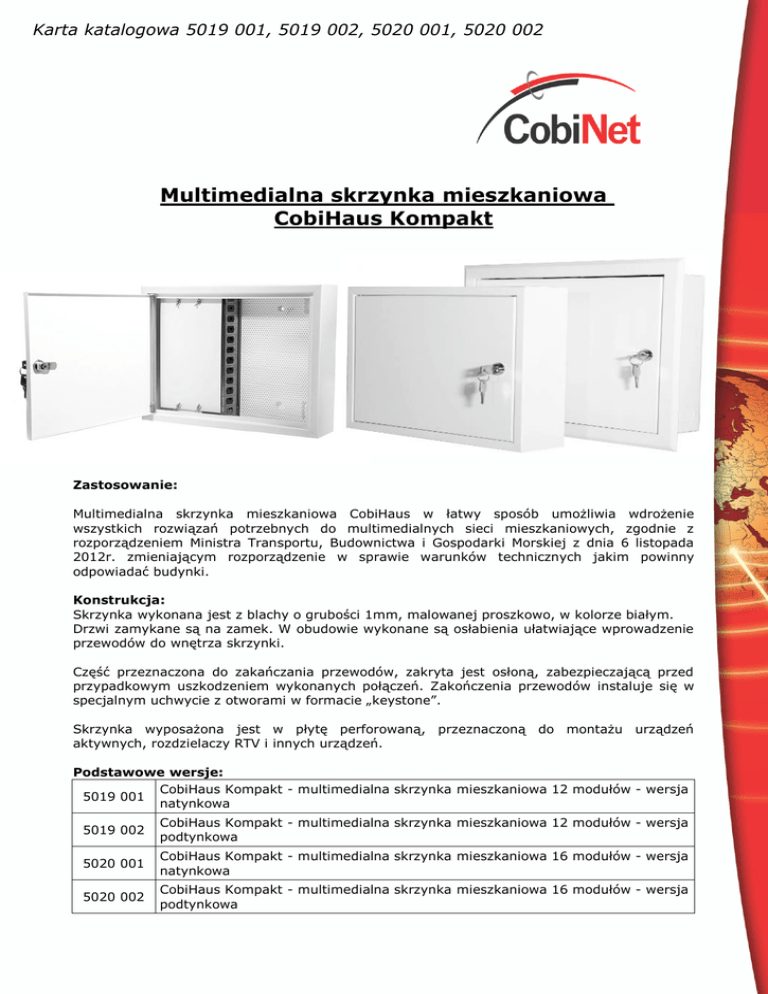

Multimedialna skrzynka mieszkaniowa CobiHaus Kompakt

Karta katalogowa 5019 001, 5019 002, 5020 001, 5020 002
Multimedialna skrzynka mieszkaniowa
CobiHaus Kompakt
Zastosowanie:
Multimedialna skrzynka mieszkaniowa CobiHaus w łatwy sposób umożliwia wdrożenie
wszystkich rozwiązań potrzebnych do multimedialnych sieci mieszkaniowych, zgodnie z
rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 6 listopada
2012r. zmieniającym rozporządzenie w sprawie warunków technicznych jakim powinny
odpowiadać budynki.
Konstrukcja:
Skrzynka wykonana jest z blachy o grubości 1mm, malowanej proszkowo, w kolorze białym.
Drzwi zamykane są na zamek. W obudowie wykonane są osłabienia ułatwiające wprowadzenie
przewodów do wnętrza skrzynki.
Część przeznaczona do zakańczania przewodów, zakryta jest osłoną, zabezpieczającą przed
przypadkowym uszkodzeniem wykonanych połączeń. Zakończenia przewodów instaluje się w
specjalnym uchwycie z otworami w formacie „keystone”.
Skrzynka wyposażona jest w płytę perforowaną, przeznaczoną do montażu urządzeń
aktywnych, rozdzielaczy RTV i innych urządzeń.
Podstawowe wersje:
CobiHaus Kompakt - multimedialna skrzynka mieszkaniowa 12 modułów - wersja
5019 001
natynkowa
5019 002
CobiHaus Kompakt - multimedialna skrzynka mieszkaniowa 12 modułów - wersja
podtynkowa
5020 001
CobiHaus Kompakt - multimedialna skrzynka mieszkaniowa 16 modułów - wersja
natynkowa
5020 002
CobiHaus Kompakt - multimedialna skrzynka mieszkaniowa 16 modułów - wersja
podtynkowa
Karta katalogowa 5019 001, 5019 002, 5020 001, 5020 002
Dane





techniczne - wyposażenie:
Obudowa natynkowa lub podtynkowa
Pole krosowe na 12/16 modułów keystone
Kaseta światłowodowa na 12 włókien
Płyta montażowa PERFOROWANA
Przyłącze elektryczne 230V
Wymiary
Nr
katalogowy
5019 001
5019 002
5020 001
5020 002
*wymiary
Nazwa
Szerokość
[mm]
Wysokość
[mm]
Skrzynka mieszkaniowa 12 modułowa,
390
310
natynkowa
Skrzynka mieszkaniowa 12 modułowa,
390
310
podtynkowa
[443]*
[363]*
Skrzynka mieszkaniowa 16 modułowa,
390
400
natynkowa
Skrzynka mieszkaniowa 16 modułowa,
390
400
podtynkowa
[446]*
[456]*
z uwzględnieniem kołnierza maskującego w wersji podtynkowej
Głębokość
[mm]
90
90
[95]*
90
90
[95]*
Karta katalogowa 5019 001, 5019 002, 5020 001, 5020 002
Wyposażenie dodatkowe:
Nr katalogowy
5065 437
5065 210/FL/APC
6010 014
5018 439
9050 174/S
7061 902
9501 006
9192 018/2,0/APC
Nazwa
Adapter keystone do złącz światłowodowych bezkołnierzowych, biały
Adapter - coupler SC/APC simplex, jednomodowy, bezkołnierzowy, ferrula
ceramiczna, plastikowa obudowa, zielony
Moduł keystone RJ45 UTP kat.5e
Adapter keystone ze złączem typu F (F-gniazdo/F-gniazdo), kolor biały
Kabel kat.5e U/UTP PVC 200MHz CobiCable szary, 25 lat gwarancji - box
305m
Światłowodowy kabel SM 9/125, 2 włóknowy
Kabel koncentryczny RG6
Pigtail SC/APC 9/125 µm, jednomodowy, 2,0m
Poglądowe rysunki:
Skrzynka natynkowa 12 modułowa
Skrzynka podtynkowa 12 modułowa
Skrzynka podtynkowa 16 modułowa
