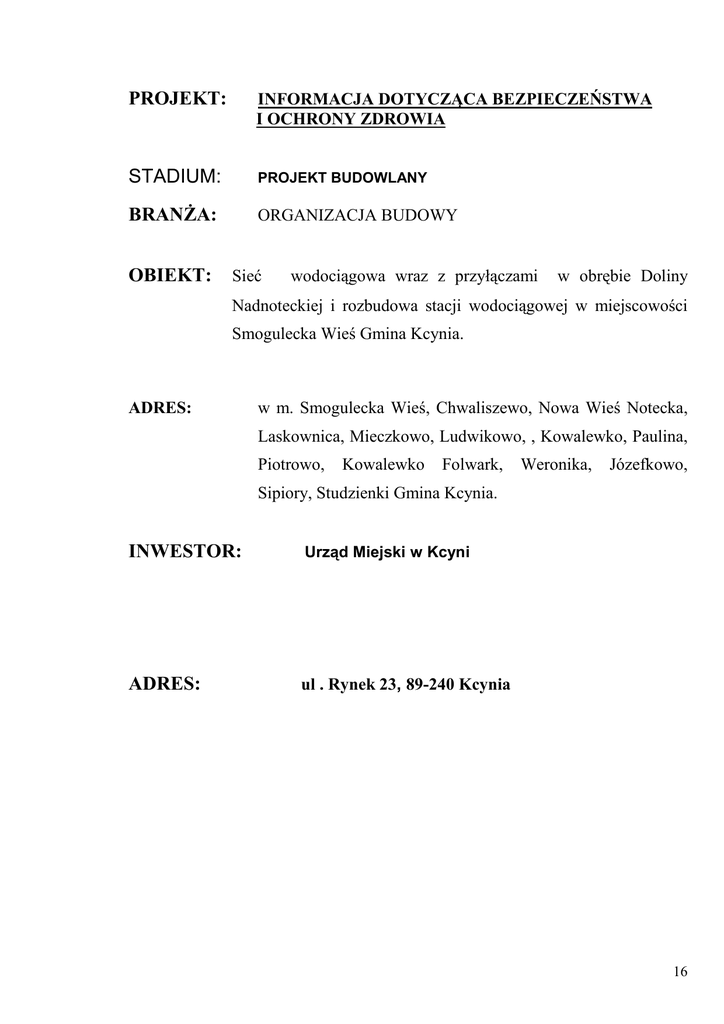

PROJEKT:
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
STADIUM:
PROJEKT BUDOWLANY
BRANśA:
ORGANIZACJA BUDOWY
OBIEKT:
Sieć
wodociągowa wraz z przyłączami
w obrębie Doliny
Nadnoteckiej i rozbudowa stacji wodociągowej w miejscowości
Smogulecka Wieś Gmina Kcynia.
ADRES:
w m. Smogulecka Wieś, Chwaliszewo, Nowa Wieś Notecka,
Laskownica, Mieczkowo, Ludwikowo, , Kowalewko, Paulina,
Piotrowo,
Kowalewko
Folwark,
Weronika,
Józefkowo,
Sipiory, Studzienki Gmina Kcynia.
INWESTOR:
Urząd Miejski w Kcyni
ADRES:
ul . Rynek 23, 89-240 Kcynia
16
CZĘŚĆ OPISOWA DO INFORMACJI
DOT. BEZPIECZEŃSTWA I OCHRONY ZDROWIA
1. Podstawa opracowania
1.1.
1.2.
1.3.
1.4.
Zlecenie inwestora.
Projekt budowlany.
Wizja lokalna na terenie budowy.
Rozporządzenie ministra infrastruktury z dnia 23.06.03 r. w sprawie informacji
dotyczących bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i
ochrony zdrowia.
2. Dane o inwestycji
2.1
Nazwa obiektu: Sieć wodociągowa wraz z przyłączami w obrębie Doliny
Nadnoteckiej i rozbudowa stacji wodociągowej w miejscowości Smogulecka Wieś
Gmina Kcynia.
2.2
Adres : m. Smogulecka Wieś, Chwaliszewo, Nowa Wieś Notecka, Laskownica,
Mieczkowo, Ludwikowo, , Kowalewko, Paulina, Piotrowo, Kowalewko Folwark,
Weronika, Józefkowo, Sipiory, Studzienki Gmina Kcynia
2.3. Nr działki
Zestawienie działek dla sieci wodociągowej
Chwaliszewo :
9\3, 18,
Smogulecka Wieś :
40, 44, 45\1, 45\2, 46, 47\4, 48, 49, 52, 50\2, 53, 54\2, 55\1, 3217\1,
Nowa Wieś Notecka:
12\1, 17, 34\5, 34\6, 65\2, 70, 71, 78\3, 79, 81, 83\1, 83\2, 83\3-5, 83\6, 87\1, 89, 103\2, 103\3,
Laskownica:
4, 5, 6, 7\1, 7\2, 7\3, 8, 9, 10, 11, 12\1, 13, 14, 15, 16, 17, 19, 20, 21, 22, 23, 24, 25, 26, 28, 29,
34, 36, 54\2, 55\1, 57, 59, 61, 62, 63, 64\1, 65, 65\1, 66, 67/1, 69, 70, 71\2, 71\1, 72, 74\2, 75,
76, 77, 78, 79, 80, 81\2, 82\2, 85, 98\1, 99, 129, 161\2, 162, 167\1, 168\1, 172\1,
Mieczkowo:
109, 110, 119, 120, 121, 122, 123, 124, 132, 133, 134, 135, 136, 137, 138, 139, 140, 141\1,
142, 143, 147\1, 151, 258\1, 288, 289, 290/1, 291/1, 292/1, 296/1, 346\2, 347, 348\1, 349\1,
350\1, 351\2, 351\3, 352\1, 352\2, 353\2, 355\2, 356\3, 357\2, 370, 371/1, 373\1, 374\1, 375,
395, 396, 397, 398, 399, 400, 402\1, 402\2, 403, 404, 405,417, 401, 415, 425, 441, 443, 444\1,
445, 446, 447, 448, 453\1, 544, 551, 552, 553\4, 554, 555, 557, 566, 568, 573, 576\2, 577,
578, 579, 580, 581, 582, 616\1, 617, 619, 620\1, 622, 623, 3119\11,
Ludwikowo Łąki:
28\1, 112\1, 113\1, 127\1, 131\2, 342, 376\1, 377\1,
Ludwikowo:
154/1, 155/1, 155/2, 155/3, 159/1, 162/1, 173/1, 182/5, 184/1, 185/2, 188/1, 194/4, 197/2, 210,
226\2, 236\3, 236\4, 237\3, 237\4, 242\1, 244\1, 244\2, 280\2, 280\3, 283\2, 286\1, 287\1, 291,
17
293\1, 294, 295, 296/4, 289/1, 298/1, 300/1, 306/1, 307/1, 316\1, 322\1,323\1, 324\1, 345\3,
348\1, 348\2, 350, 351\1, 453,
Piotrowo:
1, 5\1, 6\4, 6\6, 6\7,14\2, 16\1, 17\4, 17\5, 18, 79, 80\1, 82\1, 84, 106\1, 108\1, 109\1, 115,
117\2, 117\3, 119\2, 120\4, 120\6, 124\1, 125\1, 126\1, 126\2, 129\1, 134\4, 135\1, 144, 150\3,
154\5, 154\7, 173\1, 174\1, 175\3, 175\4, 184\2, 184\3, 241, 242, 243\1, 244\2, 247\2, 251\2,
253\2, 254\1, 255\1, 256\1, 257\1, 258\1, 261\2, 261\3, 262/1, 263, 265, 267\1, 268\1, 269\2,
270\2, 271\2, 273\3, 274\3, 274/4, 274/6, 275\3, 275\4, 276/1, 276/2, 278\1, 279, 379\1,
288\1, 293\4, 293\7, 316, 318, 319\1, 323\3, 327\4, 328, 331\3, 369, 370, 372\2, 373, 374,
378\1, 380/2, 399\1, 376\1, 380\1, 422, 3098\5,
Józefkowo:
13, 14, 15, 16, 17, 18, 20, 21, 22, 23, 24, 31, 32, 33, 34, 35, 36, 37, 65, 96, 98, 92, 105, 107,
109, 110, 126, 150\1, 150/4, 153, 154, 170,180, 181, 182, 184, 186, 189, 192, 200\1, 201, 206,
216, 217, 218, 219, 220, 221, 222, 223, 252, 253, 256, 259, 262, 264, 265, 266\1, 266\2,
266\3, 267, 269, 271, 274, 277, 279, 282, 284, 285, 287, 290, 293\2, 293\3, 293\4, 293\8, 294,
297, 298, 361, 362, 363, 365\1, 406\1, 406\2, 475/1, 475/2, 3092\2,
Sipiory:
38, 43, 86\3, 87\3, 88\3, 89\3, 94, 96, 100, 102, 104, 106, 108, 110\1, 112, 114, 116, 118, 120,
122, 124, 126, 128, 130, 133, 136\1, 138, 140, 141\4, 145, 147, 149, 151\1, 153, 156, 158,
162\1, 162\2, 163\3, 167, 169, 170, 172, 174, 177, 181, 183, 185, 206/7, 206/10, 300\1, 370\6,
372\3, 373\1, 373\2, 375\1, 375\2, 375\3, 376\1, 376\2, 380\4, 382\3, 381\4, 381\5, 403\1,
422\3, 428/1, 428\3,428\4, 429\3, 429\5, 430/1, 430\2, 430\5, 431, 432\1, 433, 434, 437, 438\1,
438\2, 439\1, 439\6, 440, 441\1, 442\3, 442\5, 442\6, 456, 457\1, 458, 459, 460\3, 460\4, 461,
660\2, 669, 670, 671, 677, 699\1, 702, 721, 776, 778, 779, 780, 798, 799, 3082/7, 3092/6,
3101\7, 3101/8, 3101/18,
Studzienki:
212\1, 225, 226, 245, 247\1, 256\1, 259\3, 261\2, 261\4, 263\1, 264\1, 270\2, 272\4, 272\5,
272\6, 274\1, 278\2, 280\2, 280\3, 282\5, 284\1, 287\2, 289\2, 291\1, 295\1, 297\1, 309/3, 311,
312, 313, 325, 336, 339\7, 483/1, 484, 486, 487, 488, 489, 490, 496\5, 497\2, 497\4, 498\4,
541, 543, 545, 550, 553, 555, 557, 559\3, 563\1, 565, 567\1, 567\2, 569, 571, 596\1, 597,
617\4, 617\6, 618\4, 618\7, 619\3, 620\3, 624, 625, 684\1, 685, 686, 687/2, 691\1, 691\2, 693,
695, 709\1, 715\1, 718\1, 720, 733, 3081/20, 3082/2, 3082/4, 3101/17, 3101/24, 3101/25,
Szczepice:
77.
2.4. Inwestor : Urząd Miejski w Kcyni
ul. Rynek 23, 89-240 Kcynia
2.5 Biuro projektów: Pracownia Usługowo -Projektowa
Tadeusz Przybył
ul.Reja 24, 62-100 Wągrowiec
18
3. Przedmiot i zakres opracowania
Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia dla
zamierzenia inwestycyjnego:
Sieć wodociągowa wraz z przyłączami w obrębie Doliny Nadnoteckiej i rozbudowa stacji
wodociągowej w miejscowości Smogulecka Wieś Gmina Kcynia.
4. Zakres robót dla zamierzenia inwestycyjnego
4.1.
Obiekty kubaturowe.
Budynek stacji wodociągowej
4.2.
Elementy zagospodarowania terenu i uzbrojenie terenu
Budowa sieci wodociągowej w ilości:
Rurociąg z PVC ø 90mm
Rurociąg z PVC ø 110mm
Rurociąg z PVC ø 160mm
-
- 4,1 km
- 21,3 km
- 22,1 km
Budowa przyłącza kanalizacji sanitarnej grawitacyjnej w ilości:
-
φ160 PVC
1 szt.
Budowa zbiornika bezodpływowego na ścieki w ilości:
-
1 szt.
OGÓLNA DŁUGOŚĆ SIECI
48,2 km
5. Kolejność realizacji robót
Istnieje moŜliwość etapowania planowanej inwestycji wg poniŜszej kolejności:
▫
I etap- Rozbudowa stacji wodociągowej
▫
II etap- Budowa sieci wodociągowej i przyłączy dla m. Chwaliszewo,
▫
III etap- Budowa sieci wodociągowej i przyłączy dla m. Smogulecka
Wieś, Nowa Wieś Notecka, Laskownica, Mieczkowo,
▫
IV etap- Budowa sieci wodociągowej i przyłączy dla m. Ludwikowo,
Kowalewko, Paulina, Piotrowo, Kowalewko Folwark, Weronika,
Józefkowo
▫
V etap- Budowa sieci wodociągowej i przyłączy dla m. Sipiory i
Studzienki
Zakładana kolejność robót w kaŜdym z etapów:
5.1.
Przygotowanie placu budowy
5.2.
Budowa sieci
19
5.3.
Wykonanie przyłączy do budynków
5.4.
Zagospodarowanie docelowe terenu, w tym naprawa zieleni.
5.5.
Likwidacja placu budowy i uporządkowanie terenu po robotach.
6.Wykaz istniejących obiektów
6.1 Na terenie budowy istnieją obiekty:
a) drogi gruntowe , drogi asfaltowe
b) istniejąca sieć wodociągowa
c) istniejąca sieć gazowa
d) istniejąca sieć energetyczna
e) istniejąca sieć telekomunikacyjna.
7. Elementy zagospodarowania, stwarzające zagroŜenie bezpieczeństwa i
zdrowia ludzi
Przewiduje się prowadzenie następujących robót, które stwarzają ryzyko powstania
zagroŜenia bezpieczeństwa i ochrony zdrowia.
7.1.
Wykonanie wykopów o głębokości ponad 1,5m przy prowadzeniu robót
sieciowych i przyłączy.
8. Sposób prowadzenia instruktaŜu pracowników
8.1 Do prowadzenia prac budowlanych zatrudnić wyłącznie pracowników,
posiadających wymagane okresowe szkolenia w zakresie bezpieczeństwa i higieny
pracy. Szkolenia te winny przeprowadzać właściwe słuŜby BHP. Obowiązek ten
ciąŜy na pracodawcy zatrudniającego pracownika.
8.2 Przed skierowaniem pracowników na miejsce pracy na terenie budowy naleŜy
przeprowadzić szkolenie stanowiskowe z omówieniem
szczególnych zagroŜeń
występujących przy wykonywaniu konkretnych robót. Obowiązek szkolenia
spoczywa na kierowniku budowy.
9. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom
9.1
Przewidywane roboty trwać będą dłuŜej niŜ 30 dni roboczych. Pracochłonność
planowanych robót będzie przekraczać 500 osobodni. W związku z powyŜszym
zgodnie z przepisami ustawy Prawo Budowlane istnieje obowiązek sporządzenia
planu bezpieczeństwa i ochrony zdrowia.
9.2
Plac budowy naleŜy ogrodzić, tak by uniemoŜliwić dostęp osób postronnych.
9.3
W miejscu widocznym z drogi publicznej umieścić tablicę informacyjną
zawierającą między innymi numery telefonów alarmowych i okręgowego
20
inspektora pracy oraz dane osób odpowiedzialnych za prowadzenie budowy.
9.4
Plac budowy zorganizować w sposób umoŜliwiający bezpieczną i sprawną
ewakuację oraz dojazd słuŜb ratunkowych.
9.4
Roboty w granicach pasów komunikacji związane z wykonywaniem sieci
wodociągowej naleŜy przygotować i realizować z zachowaniem szczególnej
staranności. Przed przystąpieniem do prac wykonać projekt organizacji ruchu.
Miejsce prowadzenia prac naleŜy ogrodzić tymczasowo, zapewnić właściwe
oznakowanie dla ruchu pieszych i pojazdów, zapewnić dozór nad prowadzeniem
robót.
9.6
Zapewnić szkolenie pracowników zakresie BHP przy pracy i postępowania w
sytuacjach zagroŜeń i wypadków.
9.7
Pracodawca winien zapewnić wyposaŜenie pracowników w sprzęt i środki
ochrony osobistej, zabezpieczającymi przed skutkami zagroŜeń. Pracowników
zobowiązuje się do stosowania tych środków.
Opracował
