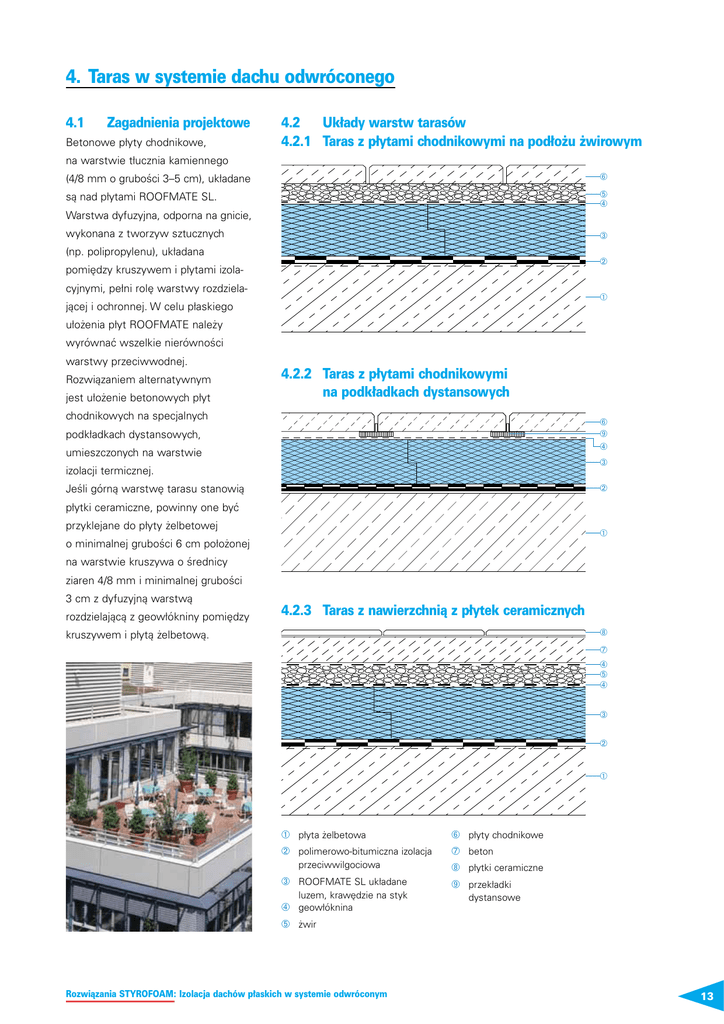

4. Taras w systemie dachu odwróconego

4. Taras w systemie dachu odwróconego
4.1
Zagadnienia projektowe
Betonowe płyty chodnikowe,
4.2
Układy warstw tarasów
4.2.1 Taras z płytami chodnikowymi na podłożu żwirowym
na warstwie tłucznia kamiennego
(4/8 mm o grubości 3–5 cm), układane
➅
są nad płytami ROOFMATE SL.
➄
➃
Warstwa dyfuzyjna, odporna na gnicie,
wykonana z tworzyw sztucznych
➂
(np. polipropylenu), układana
➁
pomiędzy kruszywem i płytami izolacyjnymi, pełni rolę warstwy rozdziela-
➀
jącej i ochronnej. W celu płaskiego
ułożenia płyt ROOFMATE należy
wyrównać wszelkie nierówności
warstwy przeciwwodnej.
Rozwiązaniem alternatywnym
jest ułożenie betonowych płyt
4.2.2 Taras z płytami chodnikowymi
na podkładkach dystansowych
chodnikowych na specjalnych
➅
➈
➃
podkładkach dystansowych,
umieszczonych na warstwie
➂
izolacji termicznej.
➁
Jeśli górną warstwę tarasu stanowią
płytki ceramiczne, powinny one być
przyklejane do płyty żelbetowej
➀
o minimalnej grubości 6 cm położonej
na warstwie kruszywa o średnicy
ziaren 4/8 mm i minimalnej grubości
3 cm z dyfuzyjną warstwą
rozdzielającą z geowłókniny pomiędzy
4.2.3 Taras z nawierzchnià z płytek ceramicznych
➇
kruszywem i płytą żelbetową.
➆
➃
➄
➃
➂
➁
➀
➀ płyta żelbetowa
➅ płyty chodnikowe
➁ polimerowo-bitumiczna izolacja
➆ beton
przeciwwilgociowa
➂ ROOFMATE SL układane
luzem, krawędzie na styk
➃ geowłóknina
➇ płytki ceramiczne
➈ przekładki
dystansowe
➄ żwir
Rozwiàzania STYROFOAM: Izolacja dachów p∏askich w systemie odwróconym
13
