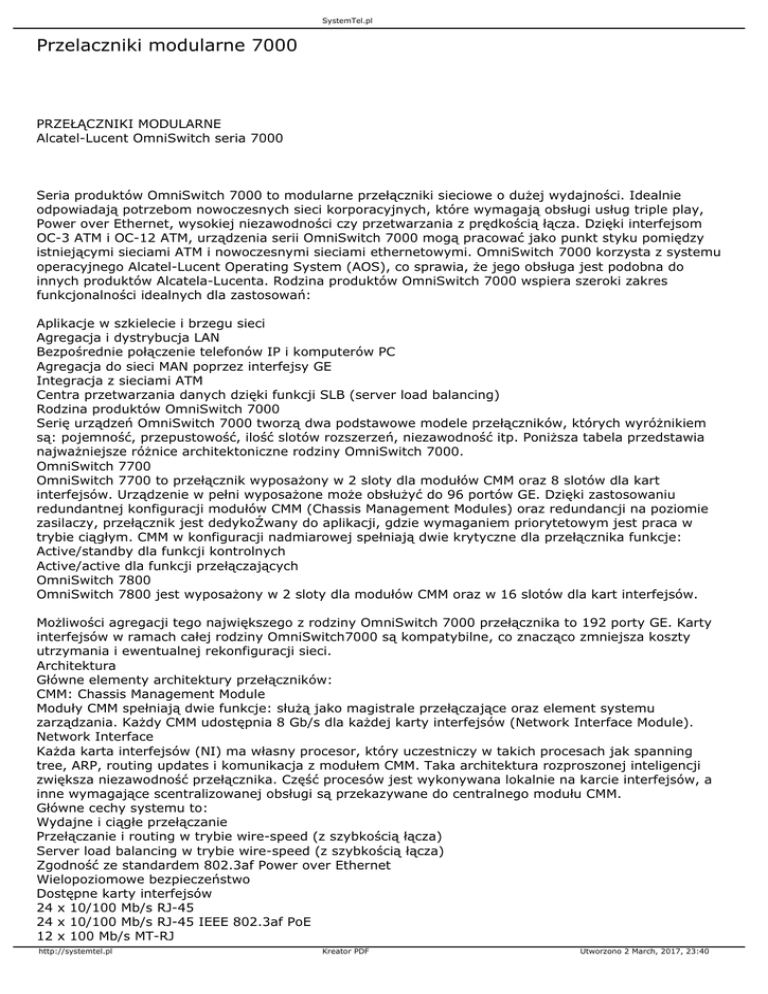

Przelaczniki modularne 7000
PRZEŁĄCZNIKI MODULARNE
Alcatel-Lucent OmniSwitch seria 7000
Seria produktów OmniSwitch 7000 to modularne przełączniki sieciowe o dużej wydajności. Idealnie
odpowiadają potrzebom nowoczesnych sieci korporacyjnych, które wymagają obsługi usług triple play,
Power over Ethernet, wysokiej niezawodności czy przetwarzania z prędkością łącza. Dzięki interfejsom
OC-3 ATM i OC-12 ATM, urządzenia serii OmniSwitch 7000 mogą pracować jako punkt styku pomiędzy
istniejącymi sieciami ATM i nowoczesnymi sieciami ethernetowymi. OmniSwitch 7000 korzysta z systemu
operacyjnego Alcatel-Lucent Operating System (AOS), co sprawia, że jego obsługa jest podobna do
innych produktów Alcatela-Lucenta. Rodzina produktów OmniSwitch 7000 wspiera szeroki zakres
funkcjonalności idealnych dla zastosowań:
Aplikacje w szkielecie i brzegu sieci
Agregacja i dystrybucja LAN
Bezpośrednie połączenie telefonów IP i komputerów PC
Agregacja do sieci MAN poprzez interfejsy GE
Integracja z sieciami ATM
Centra przetwarzania danych dzięki funkcji SLB (server load balancing)
Rodzina produktów OmniSwitch 7000
Serię urządzeń OmniSwitch 7000 tworzą dwa podstawowe modele przełączników, których wyróżnikiem
są: pojemność, przepustowość, ilość slotów rozszerzeń, niezawodność itp. Poniższa tabela przedstawia
najważniejsze różnice architektoniczne rodziny OmniSwitch 7000.
OmniSwitch 7700
OmniSwitch 7700 to przełącznik wyposażony w 2 sloty dla modułów CMM oraz 8 slotów dla kart
interfejsów. Urządzenie w pełni wyposażone może obsłużyć do 96 portów GE. Dzięki zastosowaniu
redundantnej konfiguracji modułów CMM (Chassis Management Modules) oraz redundancji na poziomie
zasilaczy, przełącznik jest dedykoŹwany do aplikacji, gdzie wymaganiem priorytetowym jest praca w
trybie ciągłym. CMM w konfiguracji nadmiarowej spełniają dwie krytyczne dla przełącznika funkcje:
Active/standby dla funkcji kontrolnych
Active/active dla funkcji przełączających
OmniSwitch 7800
OmniSwitch 7800 jest wyposażony w 2 sloty dla modułów CMM oraz w 16 slotów dla kart interfejsów.
Możliwości agregacji tego największego z rodziny OmniSwitch 7000 przełącznika to 192 porty GE. Karty
interfejsów w ramach całej rodziny OmniSwitch7000 są kompatybilne, co znacząco zmniejsza koszty
utrzymania i ewentualnej rekonfiguracji sieci.
Architektura
Główne elementy architektury przełączników:
CMM: Chassis Management Module
Moduły CMM spełniają dwie funkcje: służą jako magistrale przełączające oraz element systemu
zarządzania. Każdy CMM udostępnia 8 Gb/s dla każdej karty interfejsów (Network Interface Module).
Network Interface
Każda karta interfejsów (NI) ma własny procesor, który uczestniczy w takich procesach jak spanning
tree, ARP, routing updates i komunikacja z modułem CMM. Taka architektura rozproszonej inteligencji
zwiększa niezawodność przełącznika. Część procesów jest wykonywana lokalnie na karcie interfejsów, a
inne wymagające scentralizowanej obsługi są przekazywane do centralnego modułu CMM.
Główne cechy systemu to:
Wydajne i ciągłe przełączanie
Przełączanie i routing w trybie wire-speed (z szybkością łącza)
Server load balancing w trybie wire-speed (z szybkością łącza)
Zgodność ze standardem 802.3af Power over Ethernet
Wielopoziomowe bezpieczeństwo
Dostępne karty interfejsów
24 x 10/100 Mb/s RJ-45
24 x 10/100 Mb/s RJ-45 IEEE 802.3af PoE
12 x 100 Mb/s MT-RJ
http://systemtel.pl
Kreator PDF
Utworzono 2 March, 2017, 23:40
SystemTel.pl
2 x GBIC GE
12 x MiniGBIC GE
12 x 10/100/1000 Mb/s RJ45*
4 x SFP OC-3c/STM-1 (155 Mb/s) MiniGBIC ATM
1 x SFP OC-12c/STM-4 (622 Mb/s) MiniGBIC ATM
* Porty GE na tych kartach nie pracują z pełną prędkością, ponieważ magistrala pomiędzy modułami CMM
a NI ma szerokość 8 Gb/s. Wszystkie inne karty pracują z pełną prędkością w każdej kombinacji.
Wysoka niezawodność i dostępność
Przełączniki sieciowe OmniSwitch 7000 zostały stworzone do obsługi ruchu danych w szkielecie sieci,
centrach przetwarzania danych, a także w celu bezpośredniego podłączania abonentów. Jedną z głównych
cech, które charakteryzują tę rodzinę, jest wysoka niezawodność. Zostało to osiągnięte dzięki dwóm
modułom CMM, nadmiarowym zasilaczom i wentylatorom oraz funkcji hot-swap kart. Na wysoką
niezawodność systemu mają wpływ również zaimplementowane mechanizmy sieciowe, takie jak:
„rapid recovery spanning tree” (802.1w), umożliwiający szybkie przełączenie ruchu na
łącze zapasowe, czy „dynamic link aggregation” (802.3ad).
Zaawansowany routing oraz wsparcie dla IPv6
OmniSwitch 7000 zapewnia sprzętowe przełączanie IPv4 oraz IPv6 z prędkością interfejsu. Umożliwia to
wybór protokołu transportowego w zależności od potrzeb klienta, bez wpływu na wydajność urządzenia.
Dzięki możliwości uruchomienia IPv6 lub tunelowania IPv6 po IPv4, przeŹdłużony zostaje czas
eksploatacji sieci, bez konieczności wymiany sprzętu, do momentu, kiedy protokół IPv6 będzie szerzej
używany. Wsparcie dla:
Routing – IPv4 Unicast: RIP v1/v2, OSPF v2, BGPv4 (with graceful restart),
IPv4 Multicast: PIM-SM, DVMRP; IPv6 Unicast: RIPng; IPX RIP/SAP.
Zarządzanie
Command Line Interface (CLI)
Alcatel-Lucent WebView
Graficzny system centralnego zarządzania Alcatel-Lucent OmniVista 2500 i 2700
