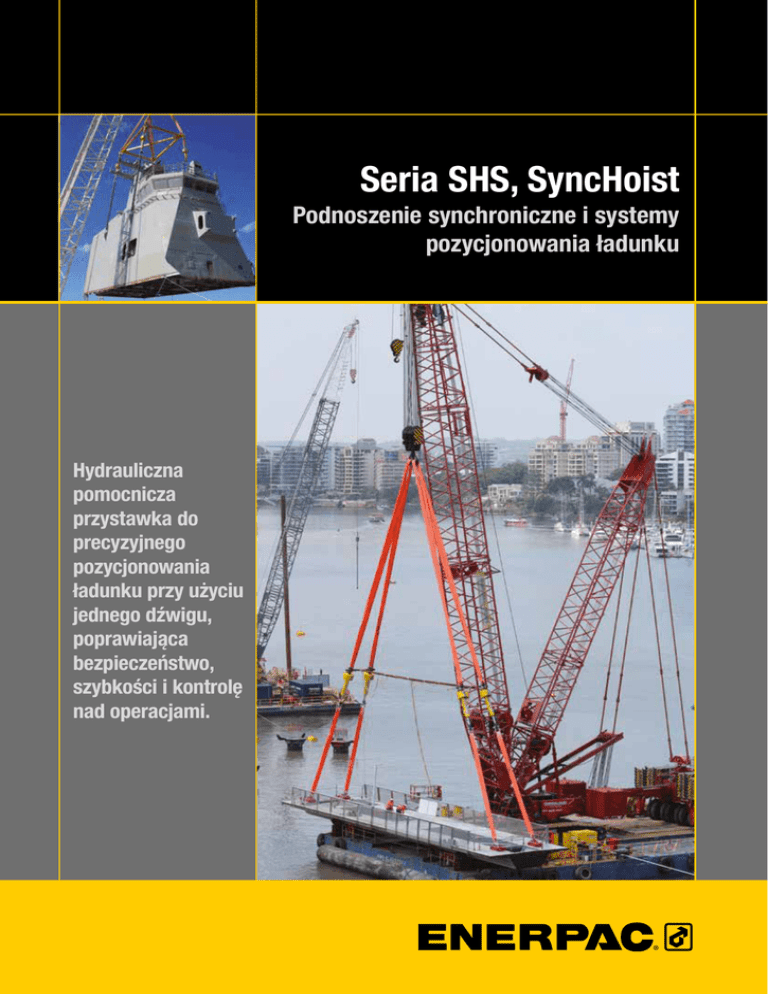

Seria SHS, SyncHoist

Seria SHS, SyncHoist
Podnoszenie synchroniczne i systemy
pozycjonowania ładunku
Hydrauliczna
pomocnicza
przystawka do
precyzyjnego
pozycjonowania
ładunku przy użyciu
jednego dźwigu,
poprawiająca
bezpieczeństwo,
szybkości i kontrolę
nad operacjami.
Pozycjonowanie ładunku SyncHoist serii-SHS
▼ 4-punktowy system SyncHoist Serii-SHS
▼
Dokładne podnoszenie
i pozycjonowanie
ładunku zwiększają
możliwości dźwigu
Podnoszenie synchroniczne
SyncHoist firmy Enerpac to unikalny
system do zawieszania na hakach
dźwigów ciężkich ładunków, które
wymagają precyzyjnego posadowienia. System
SyncHoist może zmniejszyć liczbę potrzebnych
dźwigów i obniżyć koszty pracy.
Funkcje:
• Wysoka prezycja pozycjonowania ładunku w
poziomie i pionie
• Programowanie położenia, nachylenia oraz
poziomowania.
• Bardzo precyzyjne ruchy ciężkich przedmiotów, pionowo i poziomo, i to tylko przy
pomocy jednego dźwigu
• Likwiduje ryzyko powstawania uszkodzeń z powodu drgań liny stalowej,
powodowanych nagłymi ruchami dźwigu oraz jego uruchamianiem i
zatrzymywaniem.
• Znacznie poprawiający bezpieczeństwo pracowników, szybkość działania i kontrolę
• Zmniejszenie wpływu warunków atmosferycznych
• Sterowana PLC hydraulika umożliwia dokładne podnoszenie przy pomocy systemu
pozycjonowania podnoszenia oraz obciążenia
• Dwustronnie działające siłowniki typu pchająco-ciągnącego z zaworami
utrzymującymi obciążenie zapewniają dodatkowe zabezpieczenia w przypadku
pęknięcia węży lub uszkodzenia sprzęgła
• Zmniejszenie kosztów w porównaniu z konwencjonalnymi metodami pozycjonowania
obciążeń.
Zastosowania
• Pozycjonowanie wirnika, stojana i łopatek
śmigła turbin wiatrowych
• Pozycjonowanie fragmentów dachu,
elementów betonowych oraz konstrukcji
stalowych
• Pozycjonowanie turbin, transformatorów,
prętów paliwowych
• Precyzyjny załadunek maszyn, wymiana rur
mielących, wymiana łożysk
• Precyzyjne pozycjonowanie segmentów
rurociągów, zaworów wylotowych
• Pozycjonowanie segmentów statków przed
ich montażem.
Opcje zarządzania i sterowania systemem:
• Sterowanie ręczne: funkcje ostrzegawcze systemu
• Sterowanie automatyczne: w pełni nadzorowany za pomocą PLC system z funkcjami
programowalnymi z ekranu dotykowego oraz funkcją ostrzegawczą systemu.
▼ Segmenty mostu są podnoszone z podłoża
i pozycjonowane za pomocą 4-punktowego
systemu SyncHoist z siłownikami
monitorowanymi w pełnym zakresie.
2
▼ System SyncHoist firmy Enerpac zastosowano
z jednym siłownikiem hydraulicznym do
poziomowania i pozycjonowania zespołu turbin
wiatrowych o masie 95 ton i z zespołem rotora
o średnicy 115 m.
▼ System 4 x 110 ton SyncHoist stosowany do wyrównania
bloków stalowych sekcji mostka statku, umożliwiający
stopniowe podnoszenie obciążenia i dynamiczną
regulację w stosunku do środka ciężkości podczas
podnoszenia.
SyncHoist – Wysoka precyzja pozycjonowania ładunku
Co to jest SyncHoist?
SyncHoist serii SHS, firmy
Enerpac, jest hydraulicznie
działającą przystawką pomocniczą
do precyzyjnego pozycjonowania ładunków
podczas używania dźwigów. Sterowana
z PLC pompa hydrauliczna monitoruje i
kieruje potężnymi siłownikami dwustronnego
działania typu pchająco-ciągnącego,
zintegrowanymi z punktami podnoszenia
powyżej ładunku. System SyncHoist można
stosować do wstępnie zaprogramowanego
pozycjonowania, przechylania i wyrównania
obciążeń.
• Opatentowany system
• Kompletna przetestowane zgodnie
z Europenan podnosząc wymagania
dyrektywy i bezpieczeństwa systemu.
pracowników. System SyncHoist można
stosować do kontrolowanego hydraulicznego
przenoszenia materiału poziomego i
pionowego.
SyncHoist poprawia bezpieczeństwo,
szybkość działania i kontrolę nad
ładunkiem.
Geometryczne pozycjonowanie ciężkich
ładunków w płaszczyźnie poziomej
i pionowej jest często wykonywane
przy użyciu więcej niż jednego dźwigu.
Synchronizowanie ruchów między dźwigami
jest trudne i ryzykowne. Niedokładność
podnoszenia może doprowadzić do
uszkodzenia ładunku i konstrukcji
wsporczych oraz stanowić zagrożenie dla
2. Kontrola automatyczna
• Monitorowanie skoku i ciężaru,
sterowanie skokiem tłoka
• Sterownik PLC i ekran dotykowy
• Zawór elektryczny z konsolą
• Programowane ruchy i rejestracja danych
• Ostrzeżenia systemowe dla:
- ustawionego zakresu maksymalnego obciążenia siłownika
- kontrola podnoszenia i położenia
- zabezpieczenie termiczne silnika
- wskaźnik poziomu oleju i filtra.
Dwie opcje zarządzania i sterowania
systemem
Aby uzyskać informacje na temat
następujących opcji lub innych
dostosowanych do potrzeb klienta
konfiguracji skoku, nośności i sterowania,
należy skontaktować się z firmą Enerpac.
1. Kontrola ręczna
• Dźwignie ręczne
• Ostrzeżenie przed przegrzaniem silnika
• Kontrola wizualna: poziom oleju,
wskazania filtra.
Seria
SHS
Udźwig na każdy punkt podnoszenia:
55 - 85 - 110 tony
Maksymalny skok:
1000 - 1500 mm
Dokładność na pełnym skoku:
± 1,0 mm
Maksymalne ciśnienie robocze:
700 barów
▼ 4 x 85 tonowy system SyncHoist zamontowany
w ramie pomocniczej do poziomowania i
pozycjonowanie konstrukcji metalowych podczas
budowy instalacji ropy naftowej i gazu.
Seria SHS, systemy podnoszenia synchronicznego Enerpac
Nośność systemu Maks. obciążenie przenoszone 1) Zasięg systemu 220 ton
(2156 kN)
4 x 55 ton 1000 lub 1500 mm 340 ton
(3332 kN)
4 x 85 ton 1000 lub 1500 mm Konfiguracja siłownika
Siła pchania (kN) przy 90 barach 9,6 tony (94) 14,0 ton (137) Siła ciągnięcia (kN) przy 700 barach 55 tony (539) 85 ton (833) Skok tłoka 1000 lub
1000 lub
1500 mm
1500 mm
440 ton
(4312 kN)
4 x 110 ton
1000 lub
1500 mm
19,3 ton (189)
110 ton (1078)
1000 lub
1500 mm
Opcje sterowania i zarządzania systemem
Sterowanie ręczne
Ręczne kierunkowe zawory sterujące
Sterowanie automatyczne System w pełni sterowany PLC w pętli
Konfiguracje pomp (jednostopniowe)
Przepływ oleju (sterowanie ręczne) 4 x 1,4 l/min Przepływ oleju (sterow. automat.) 4 x 2,1 l/min Moc silnika (sterowanie ręczne) 7,5 kW Moc silnika (sterowanie automatyczne) 15 kW Pojemność zbiornika 250 litrów Pojemność użytkowa oleju 200 litrów
1)
4 x 2,1 l/min 4 x 2,1 l/min
4 x 2,1 l/min 4 x 2,1 l/min
11 kW 11 kW
15 kW 15 kW
250 litrów 250 litrów
200 litrów 200 litrów
Zależnie od kąta i pozycji siłowników podnoszących. Kompletna przetestowane zgodnie z
Europenan podnosząc wymagania dyrektywy i bezpieczeństwa systemu.
www.enerpac.com
3
SyncHoist SHS, synchroniczne pozycjonowanie ładunku
Linia urządzeń przemysłowych
Siłowniki i produkty podnoszące
•Ogólnego zastosowania
•Lekkie aluminiowe
•Płaskie
•Obniżone Flat-Jac®
•Ściągające
•Z drążonym tłokiem
•Precyzyjne
•Z długim skokiem
•O dużym udźwigu
•Podnośniki POWR’RISER®
•Podnośniki
•Zestawy pomp i siłowników
Pompy
•Ręczne
•Bezprzewodowe i z napędem
elektrycznym
•Z napędem pneumatycznym
•Benzynowe
Elementy składowe systemu
•Węże, złączki, olej
•Manometry, przyłącza
•Rozgałęźniki, łączniki
Zawory
•3- i 4-drożne kierunkowe
•Do regulacji ciśnienia i przepływu
Prasy
•Stanowiskowe, warsztatowe,
ramowe
•Montażowe do wrzecion i klamry
C-kształtne
•Mierniki naciągu, ogniwa
obciążnikowe
Przedstawicielstwa Enerpac na świecie
Kompletny spis adresów - patrz:
www.enerpac.com/en/contact-us
O firmie Enerpac
Enerpac jest czołowym, globalnym
dostawcą wysokociśnieniowych narzędzi
i rozwiązań hydraulicznych, posiadającym
bogaty asortyment produktów i globalną
sieć dystrybucji, znającym też dobrze
lokalne uwarunkowania. Dzięki rozległemu
doświadczeniu na różnych rynkach firma
Enerpac projektuje i produkuje wysokiej
jakości narzędzia i rozwiązania do
zastosowań przemysłowych.
Firma Enerpac dysponuje szczegółową
wiedzą specjalistyczną w zakresie
rozwiązań hydraulicznych do
kontrolowanego przemieszczania i
ustawiania ciężkich obiektów. Firma
Enerpac wspiera swoich klientów, oferując
odpowiednie rozwiązania i usługi, które
umożliwiają wydajną, bezpieczną pracę.
www.enerpac.com
Zamawianie produktów i katalogów
• Internetowy kalkulator połączeń śrubowych
• Więcej informacji na temat hydrauliki
• Promocje
• Nowe produkty
• Katalogi urządzeń i wyposażenia
elektronicznego
• Targi przemysłowe
• Podręczniki (arkusze informacyjne
i informacje o naprawach)
• Dystrybutorzy i centra serwisowe w pobliżu
• Produkty firmy Enerpac w działaniu
• Rozwiązania zintegrowane
W celu znalezienia najbliższego dystrybutora
lub centrum serwisowego, zamówienia
literatury lub uzyskania pomocy technicznej
prosimy o skontaktowanie się z firmą Enerpac
pod jednym z adresów podanych na stronie
www.enerpac.com lub o wysłanie pytań
pocztą elektroniczną na adres:
[email protected]
Ściągacze ręczne i hydrauliczne
•Zestawy ściągaczy uniwersalnych
•Uniwersalne zestawy ściągaczy
•Ściągacze typu Posi Lock®
Narzędzia
•Zestawy remontowe
•Przebijaki
•Podnośniki maszynowe
•Hydrauliczny podnośnik
maszynowy
•Wózki rolkowe do przesuwania
dużych ciężarów
•Przecinaki
•Giętarki do rur
•Rozpieraki klinowe
Narzędzia do połączeń gwintowych
•Ręczne wzmacniacze momentu
•Klucze dynamometryczne
•Nasadki udarowe
•Napinacze śrub
•Pompy do kluczy hydraulicznych i
napinaczy
•Urządzenia do regulacji ustawienia
kołnierzy rur
•Narzędzie do wyrównywania
powierzchni kołnierza
•Przecinaki do nakrętek
Samochody demonstracyjnoserwisowe Enerpac
[email protected]
www.enerpac.com
Rozwiązania hydrauliczne dla kontrolowanego przenoszenia i pozycjonowania ciężkich ładunków
Firma Enerpac ma największą na świecie
ofertę produktów do podnoszenia
ładunków i kontroli obciążenia, mamy też
wiedzę, by połączyć wszystkie te programy
lub zmodyfikować je, aby zapewnić system
podnoszenia dla najbardziej wymagających
i unikalnych zastosowań.
• Synchroniczne systemy podnoszące
• Stopniowe systemy wznoszące
i podnoszące
• Systemy budowy mostów
• Synchroniczne systemy linowe
• Suwnice hydrauliczne
• Hydrauliczne siłowniki linowe do
ciężkich obiektów
• Systemy przesuwania szynowego
• Wieże kratownicowe samomontujące się
• Łańcuchowe systemy przeciągania.
Państwa przedstawiciel Enerpac:
8962 PL rev5 © 04-2015 Enerpac - treść może ulec zmianie bez uprzedzenia.
