OSTRZEŻENIE:

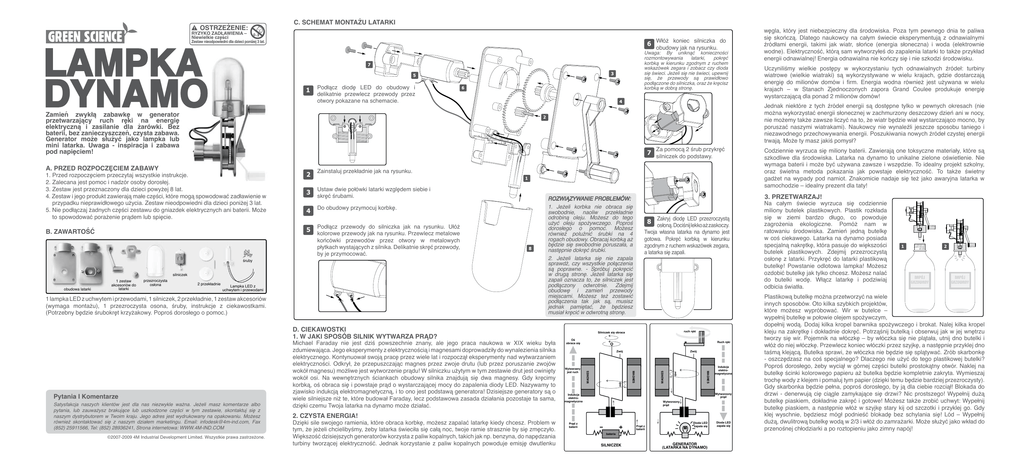

C. SCHEMAT MONTAŻU LATARKI
RYZYKO ZADŁAWIENIA –
Niewielkie części
LAMPKA
DYNAMO
Włóż koniec silniczka do
6
obudowy jak na rysunku.
Zestaw nieodpowiedni dla dzieci poniżej 3 lat.
1
Uwaga: By uniknąć konieczności
rozmontowywania
latarki,
pokręć
korbką w kierunku zgodnym z ruchem
wskazówek zegara i zobacz czy dioda
się świeci. Jeżeli się nie świeci, upewnij
się, że przewody są prawidłowo
podłączone do silniczka, oraz że kręcisz
korbką w dobrą stronę.
Podłącz diodę LED do obudowy i
delikatnie przewlecz przewody przez
otwory pokazane na schemacie.
Zamień zwykłą zabawkę w generator
przetwarzający ruch ręki na energię
elektryczną i zasilanie dla żarówki. Bez
baterii, bez zanieczyszczeń, czysta zabawa.
Generator może służyć jako lampka lub
mini latarka. Uwaga - inspiracja i zabawa
pod napięciem!
7
2
Zainstaluj przekładnie jak na rysunku.
3
Ustaw dwie połówki latarki względem siebie i
skręć śrubami.
4
5
B. ZAWARTOŚĆ
śruby
Do obudowy przymocuj korbkę.
Podłącz przewody do silniczka jak na rysunku. Ułóż
kolorowe przewody jak na rysunku. Przewlecz metalowe
końcówki przewodów przez otwory w metalowych
płytkach wystających z silnika. Delikatnie skręć przewody,
by je przymocować.
silniczek
obudowa latarki
1 zestaw
akcesoriów do
latarki
przezroczysta
osłona
2 przekładnie
Lampka LED z
uchwytem i przewodami
1 lampka LED z uchwytem i przewodami, 1 silniczek, 2 przekładnie, 1 zestaw akcesoriów
(wymaga montażu), 1 przezroczysta osona, śruby, instrukcje z ciekawostkami.
(Potrzebny będzie śrubokręt krzyżakowy. Poproś dorosłego o pomoc.)
ROZWIĄZYWANIE PROBLEMÓW:
1. Jeżeli korbka nie obraca się
swobodnie, naoliw przekładnie
odrobiną oleju. Możesz do tego
użyć oleju spożywczego. Poproś
dorosłego o pomoc. Możesz
również poluźnić śrubki na 4
rogach obudowy. Obracaj korbką aż
będzie się swobodnie poruszała, a
następnie dokręć śrubki.
2. Jeżeli latarka się nie zapala
sprawdź, czy wszystkie połączenia
są poprawne. - Spróbuj pokręcić
w drugą stronę. Jeżeli latarka się
zapali oznacza to, że silniczek jest
podłączony odwrotnie. Zdejmij
obudowę i zamień przewody
miejscami. Możesz też zostawić
podłączenia tak jak są, musisz
jednak pamiętać, że będziesz
musiał kręcić w odwrotną stronę.
D. CIEKAWOSTKI
1. W jaki sposób silnik wytwarza prąd?
©2007-2009 4M Industrial Development Limited. Wszystkie prawa zastrzeżone.
ruch ręki
Silniczek się obraca
Oś
obraca się
Ruch ręki
Zwój
Zwój
Wytwarzany
jest ruch
MAGNES
Satysfakcja naszych klientów jest dla nas niezwykle ważna. Jeżeli masz komentarze albo
pytania, lub zauważysz brakujące lub uszkodzone części w tym zestawie, skontaktuj się z
naszym dystrybutorem w Twoim kraju. Jego adres jest wydrukowany na opakowaniu. Możesz
również skontaktować się z naszym działem marketingu. Email: [email protected], Fax
(852) 25911566, Tel: (852) 28936241, Strona internetowa: WWW.4M-IND.COM
Zakryj diodę LED przezroczystą
osłoną. Dociśnij lekko aż zaskoczy.
Twoja własna latarka na dynamo jest
gotowa. Pokręć korbką w kierunku
zgodnym z ruchem wskazówek zegara,
a latarka się zapali.
8
MAGNES
Pytania I Komentarze
Michael Faraday nie jest dziś powszechnie znany, ale jego praca naukowa w XIX wieku była
zdumiewająca. Jego eksperymenty z elektrycznością i magnesami doprowadziły do wynalezienia silnika
elektrycznego. Kontynuował swoją pracę przez wiele lat i rozpoczął eksperymenty nad wytwarzaniem
elektryczności. Odkrył, że przepuszczając magnes przez zwoje drutu (lub przez poruszanie zwojów
wokół magnesu) możliwe jest wytworzenie prądu! W silniczku użytym w tym zestawie drut jest owinięty
wokół osi. Na wewnętrznych ściankach obudowy silnika znajdują się dwa magnesy. Gdy kręcimy
korbką, oś obraca się i powstaje prąd o wystarczającej mocy do zapalenia diody LED. Nazywamy to
zjawisko indukcją elektromagnetyczną, i to ono jest podstawą generatora! Dzisiejsze generatory są o
wiele silniejsze niż te, które budował Faraday, lecz podstawowa zasada działania pozostaje ta sama,
dzięki czemu Twoja latarka na dynamo może działać.
Indukcja
elektromagnetyczna
Wytworzony
prąd
Indukcja
elektromagnetyczna
Wytworzony
prąd
2. Czysta energia!
Dzięki sile swojego ramienia, które obraca korbkę, możesz zapalać latarkę kiedy chcesz. Problem w
tym, że jeżeli chcielibyśmy, żeby latarka świeciła się całą noc, twoje ramie strasznie by się zmęczyło.
Większość dzisiejszych generatorów korzysta z paliw kopalnych, takich jak np. benzyna, do napędzania
turbiny tworzącej elektryczność. Jednak korzystanie z paliw kopalnych powoduje emisję dwutlenku
Prąd z
baterii
Prąd z
baterii
Dioda LED
zapala się
bateria
SILNICZEK
Uczyniliśmy wielkie postępy w wykorzystaniu tych odnawialnych źródeł: turbiny
wiatrowe (wielkie wiatraki) są wykorzystywane w wielu krajach, gdzie dostarczają
energię do milionów domów i firm. Energia wodna również jest używana w wielu
krajach – w Stanach Zjednoczonych zapora Grand Coulee produkuje energię
wystarczającą dla ponad 2 milionów domów!
Jednak niektóre z tych źródeł energii są dostępne tylko w pewnych okresach (nie
można wykorzystać energii słonecznej w zachmurzony deszczowy dzień ani w nocy,
nie możemy także zawsze liczyć na to, że wiatr będzie wiał wystarczająco mocno, by
poruszać naszymi wiatrakami). Naukowcy nie wynaleźli jeszcze sposobu taniego i
niezawodnego przechowywania energii. Poszukiwania nowych źródeł czystej energii
trwają. Może ty masz jakiś pomysł?
Codziennie wyrzuca się miliony baterii. Zawierają one toksyczne materiały, które są
szkodliwe dla środowiska. Latarka na dynamo to unikalne zielone oświetlenie. Nie
wymaga baterii i może być używana zawsze i wszędzie. To idealny projekt szkolny,
oraz świetna metoda pokazania jak powstaje elektryczność. To także świetny
gadżet na wypady pod namiot. Znakomicie nadaje się też jako awaryjna latarka w
samochodzie – idealny prezent dla taty!
3. Przetwarzaj!
MAGNES
1. Przed rozpoczęciem przeczytaj wszystkie instrukcje.
2. Zalecana jest pomoc i nadzór osoby dorosłej.
3. Zestaw jest przeznaczony dla dzieci powyżej 8 lat.
4. Zestaw i jego produkt zawierają małe części, które mogą spowodować zadławienie w
przypadku nieprawidłowego użycia. Zestaw nieodpowiedni dla dzieci poniżej 3 lat.
5. Nie podłączaj żadnych części zestawu do gniazdek elektrycznych ani baterii. Może
to spowodować porażenie prądem lub spięcie.
MAGNES
A. PRZED ROZPOCZĘCIEM ZABAWY
Za pomocą 2 śrub przykręć
silniczek do podstawy.
węgla, który jest niebezpieczny dla środowiska. Poza tym pewnego dnia te paliwa
się skończą. Dlatego naukowcy na całym świecie eksperymentują z odnawialnymi
źródłami energii, takimi jak wiatr, słońce (energia słoneczna) i woda (elektrownie
wodne). Elektryczność, którą sam wytworzyłeś do zapalenia latarki to także przykład
energii odnawialnej! Energia odnawialna nie kończy się i nie szkodzi środowisku.
GENERATOR
(LATARKA NA DYNAMO)
Dioda LED
zapala się
Na całym świecie wyrzuca się codziennie
miliony butelek plastikowych. Plastik rozkłada
się w ziemi bardzo długo, co powoduje
zagrożenia ekologiczne. Pomóż nam w
ratowaniu środowiska. Zamień jedną butelkę
w coś ciekawego. Latarka na dynamo posiada
specjalną nakrętkę, która pasuje do większości
butelek plastikowych. Zdejmij przezroczystą
osłonę z latarki. Przykręć do latarki plastikową
butelkę! Powstanie odlotowa lampka! Możesz
ozdobić butelkę jak tylko chcesz. Możesz nalać
do butelki wodę. Włącz latarkę i podziwiaj
odbicia światła.
1
2
NAPÓJ
GAZOWANY
NAPÓJ
GAZOWANY
Plastikową butelkę można przetworzyć na wiele
innych sposobów. Oto kilka szybkich projektów,
które możesz wypróbować. Wir w butelce –
wypełnij butelkę w połowie olejem spożywczym,
dopełnij wodą. Dodaj kilka kropel barwnika spożywczego i brokat. Nalej kilka kropel
kleju na zakrętkę i dokładnie dokręć. Potrząśnij butelką i obserwuj jak w jej wnętrzu
tworzy się wir. Pojemnik na włóczkę – by włóczka się nie plątała, utnij dno butelki i
włóż do niej włóczkę. Przewlecz koniec włóczki przez szyjkę, a następnie przyklej dno
taśmą klejącą. Butelka sprawi, że włóczka nie będzie się splątywać. Zrób skarbonkę
- oszczędzasz na coś specjalnego? Dlaczego nie użyć do tego plastikowej butelki?
Poproś dorosłego, żeby wyciął w górnej części butelki prostokątny otwór. Naklej na
butelkę ścinki kolorowego papieru aż butelka będzie kompletnie zakryta. Wymieszaj
trochę wody z klejem i pomaluj tym papier (dzięki temu będzie bardziej przezroczysty).
Gdy skarbonka będzie pełna, poproś dorosłego, by ją dla ciebie rozciął! Blokada do
drzwi - denerwują cię ciągle zamykające się drzwi? Nic prostszego! Wypełnij dużą
butelkę piaskiem, dokładnie zakręć i gotowe! Możesz także zrobić uchwyt: Wypełnij
butelkę piaskiem, a następnie włóż w szyjkę stary kij od szczotki i przyklej go. Gdy
klej wyschnie, będziesz mógł podnieść blokadę bez schylania się! Lód – Wypełnij
dużą, dwulitrową butelkę wodą w 2/3 i włóż do zamrażarki. Może służyć jako wkład do
przenośnej chłodziarki a po roztopieniu jako zimny napój!
