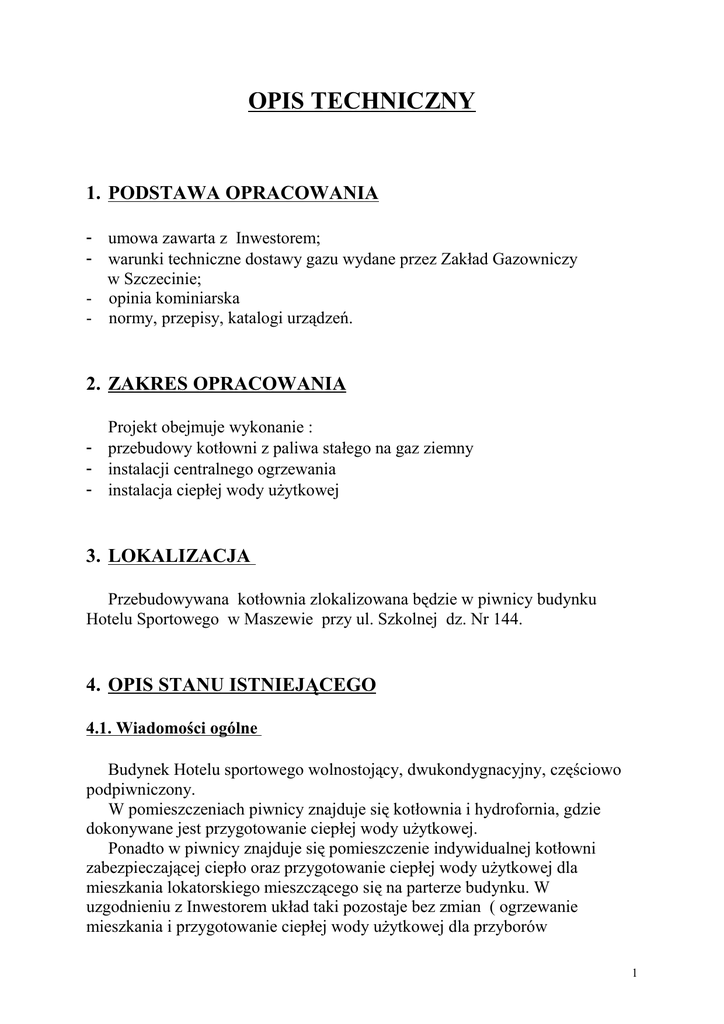

OPIS TECHNICZNY
1. PODSTAWA OPRACOWANIA
- umowa zawarta z Inwestorem;
- warunki techniczne dostawy gazu wydane przez Zakład Gazowniczy
w Szczecinie;
- opinia kominiarska
- normy, przepisy, katalogi urządzeń.
2. ZAKRES OPRACOWANIA
Projekt obejmuje wykonanie :
- przebudowy kotłowni z paliwa stałego na gaz ziemny
- instalacji centralnego ogrzewania
- instalacja ciepłej wody uŜytkowej
3. LOKALIZACJA
Przebudowywana kotłownia zlokalizowana będzie w piwnicy budynku
Hotelu Sportowego w Maszewie przy ul. Szkolnej dz. Nr 144.
4. OPIS STANU ISTNIEJĄCEGO
4.1. Wiadomości ogólne
Budynek Hotelu sportowego wolnostojący, dwukondygnacyjny, częściowo
podpiwniczony.
W pomieszczeniach piwnicy znajduje się kotłownia i hydrofornia, gdzie
dokonywane jest przygotowanie ciepłej wody uŜytkowej.
Ponadto w piwnicy znajduje się pomieszczenie indywidualnej kotłowni
zabezpieczającej ciepło oraz przygotowanie ciepłej wody uŜytkowej dla
mieszkania lokatorskiego mieszczącego się na parterze budynku. W
uzgodnieniu z Inwestorem układ taki pozostaje bez zmian ( ogrzewanie
mieszkania i przygotowanie ciepłej wody uŜytkowej dla przyborów
1
zainstalowanych w mieszkaniu . Instalacja w tym zakresie jest niezaleŜna, nie
połączona z instalacją ogólną.
Zasadniczy budynek Hotelu wyposaŜony jest w instalację :
- wodociągową ( woda zimna i ciepła woda uŜytkowa )
- centralnego ogrzewania ( częściowo zdemontowana )
- elektryczną.
4.2. Instalacja wodociągowa
Do budynku doprowadzona jest woda zimna przyłączem Dn 32 mm z
wodociągu miejskiego. Podejściem przyłączem do pomieszczenia kotłowni
gdzie zamontowany jest wodomierz skrzydełkowy JS-2,0.
Ciepła woda uŜytkowa przygotowywana jest w hydroforze typ ZB – 495
( zainstalowanym w wydzielonym pomieszczeniu ), który spełnia rolę
podgrzewacza wody elektrycznego.
Woda zimna i ciepła woda uŜytkowa z cyrkulacją doprowadzone są do
wszystkich punktów poboru ( umywalki i natryski ).
Instalacja ułoŜona podtynkowo, w izolacji termicznej, ściany
pomieszczeń oraz podłogi ułoŜone płytkami ceramicznymi ( glazura ), rurociągi
zakryte.
Ze względu na taki układ, przewiduje się pozostawienie istniejącej
instalacji wody zimnej i c.w.u., dokonując włączenia w miejscu wskazanym na
rysunkach.
Istniejący podgrzewacz elektryczny przewiduje się pozostawić jako
rezerwę, po uprzednim właściwym odcięciu zworami.
4.3. Kotłownia zasadnicza
Aktualnie nieczynna. W pomieszczeniu kotłowni znajdują się dwa kotły
stalowe na paliwo stałe.
Odprowadzenie spalin przewodami z blachy stalowej do istniejącego
przewodu spalinowego w trzonie komina. Wentylacja wywiewna pomieszczenia
– kratka wywiewna na kanale 24 x 14 cm.
W pomieszczeniu znajduje się szczątkowa instalacja zasilania i powrotu c.o.,
podejście do budynku zasadniczego odcięte i w obrębie piwnic zdemontowane.
W pomieszczeniu piwnic znajduje się studzienka chłonna, do której
doprowadzane są odcieki ( brak moŜliwości podłączenia do kanalizacji miejskiej
ze względu na jej usytuowanie wysokościowe).
Zabezpieczenie kotłów w systemie otwartym – ( naczynie wzbiorcze
przy kominie, pod stropem pomieszczeń pietra ). Pomieszczenie kotłowni
2
i hydroforni wyposaŜone w instalacje elektryczną prowadzone natynkowo.
W pomieszczeniu kotłowni tablica bezpiecznikowa ośmiopolowa,
podłączona do głównego układu zasilania. Instalacje elektryczną przewiduje się
do wymiany.
Pomieszczenie kotłowni wymaga odnowienia i uzupełnienia posadzek,
tynków, malowania.
4.4. Instalacja c.o.
W pomieszczeniach parteru instalację rurowa i grzejniki zdemontowane. Na
piętrze budynku cześć rurociągów oraz grzejniki z rur stalowych oŜebrowanych
– przeznaczone do demontaŜu.
4.5. Instalacja gazowa
Do budynku doprowadzony jest gaz ziemny. Przyłącze gazowe średniego
ciśnienia de 32 PE zakończone zaworem głównym na zewnątrz budynku.
Instalacji wewnętrznej brak.
5. PROJEKTOWANE ROZWIĄZANIA
5.1.
Dane ogólne
przewiduje się demontaŜ istniejących instalacji i urządzeń
wg ustalonego w projekcie zakresu.
- wykonana zostanie kotłownia gazowa grzewcza z przygotowaniem ciepłej
wody uŜytkowej
- wentylacja pomieszczeń kotłowni z odprowadzeniem spalin
- wykonanie instalacji gazowej zasilanie kotła c.o.
- podłączenie instalacji wodociągowej i kanalizacji
- wykonanie instalacji c.o. z montaŜem grzejników
- porządkowe roboty branŜy budowlanej
- roboty elektryczne
-
5.2.
Roboty demontaŜowe
Zdemontować naleŜy istniejące urządzenia oraz instalację rurowe
technologiczne w pomieszczeniu kotłowni wraz z instalacją odprowadzenia
spalin.
3
Do demontaŜu przewiduje się równieŜ istniejące instalacje c.o. i grzejniki
w poziomie piętra budynku.
5.3.
Kotłownia, technologia
Projektuje się montaŜ dwufunkcyjnego kotła c.o. gazowego typu Delta
Performance G – 55 z palnikiem gazowym typ Bg – 2000S/55, o mocy cieplnej
Q = 49,0 kW z pełnym urządzeniem i armaturą.
Zabezpieczenie kotła i instalacji w systemie zamkniętym naczyniem
wzbiorczym Reflex typ 35 N.
Instalacja grzewcza w układzie pompowym z pompa typ 25 POR – 60 na
zasilaniu.
Na powrocie do kotła zamontować filtroodmulnik Dn 25 . Armatura
odcinająco - zwrotna, wg schematu technologicznego kotłowni.
Instalacja z rur stalowych czarnych o połączeniach spawanych, połączenia
z armaturą gwintowane.
W układzie c.o. zamontowany będzie zawór mieszający trójdrogowy typ
DR – 25 – GMLA z siłownikiem VMM – 20.
Na instalacji ciepłej wody ( włączona do istniejącej ) w pomieszczeniu
„ hydroforni” zamontowany będzie:
- zbiornik wyrównawczy memebranowy AIREFIX V = 12 l.
- zawór mieszający DR-20-GMLA
Istniejący hydrofor z podgrzewaniem, będący aktualnie źródłem
przygotowania ciepłej wody uŜytkowej przewiduje się pozostawić, jako
urządzenie rezerwowe.
Na istniejącej instalacji ciepłej wody i cyrkulacji zamontować zawory
odcinające, umoŜliwiające czasowe włączenie lub odłączenie istniejącego
podgrzewacza.
Rurociągi instalacyjne c.o. i c.w.u. w pomieszczeniach kotłowni i
hydroforni zabezpieczyć antykorozyjnie farbą miniowa przeciwrdzewną oraz
zaizolować termicznie prefabrykowaną otuliną termoizolacyjną.
Podłączenia urządzeń i zasadniczej armatury wykonać zgodnie z
załączonym schematem technologicznym oraz szczegółowymi wytycznymi
zawartymi w DTR instalowanych urządzeń.
Instalacje przed uruchomieniem podać próbie szczelności.
5.4.
Wentylacja i odprowadzenie spalin
Wentylacja pomieszczenia kotłowni grawitacyjna, nawiewno – wywiewna.
- wywiew : kratka wywiewna 24 x 14 cm na kanale wentylacyjnym w trzonie
kominowym. Górna krawędź kratki winna znajdować się nie niŜej niŜ 10 cm
pod stropem pomieszczenia.
4
nawiew do pomieszczenia kanałem o przekroju 10 x 15 cm, sprowadzonym
w pomieszczeniu kotłowni na wysokość około 25 cm nad posadzką, kształtki
i przewody z blachy stalowej nierdzewnej prostokątne typ A, wykonane
warsztatowo wg podanych wymiarów. Przejścia przez ścianę uszczelnione
pianką poliuretanową rozpręŜną, ognioodporna.
- odprowadzenie spalin przewodami jednościankowymi ze stali nierdzewnej
( MKS śary ) średnicy Dn 150 mm – wkład kominowy.
U dołu przewodu spalinowego zamontować rewizje z drzwiczkami
wyczystnymi oraz odskraplacz z odpływem skroplin. Przewód wyprowadzony
ponad dach budynku i zakończony parasolem przeciwdeszczowym i
przeciwzawiewowym.
-
5.5.
Instalacja gazowa
Na zewnątrz budynku zamontować węzeł redukcyjno – pomiarowy z
gazomierzem G-6 i reduktorem F – 10 ( wg rys. Nr 7 ).
Instalacja gazowa zasilania palnika kotla c.o. z rur stalowych czarnych o
połączeniach spawanych ( połączenia z armatura gwintowane ) . Instalacja
prowadzona wzdłuŜ przegród budowlanych , z mocowaniem przy uŜyciu
uchwytów i haków ( nie zakryte ).
Na podejściu do kotła zamontowany został zawór gazowy kulowy oraz
filtr gazu.
Instalacja rurową zabezpieczyć antykorozyjnie farbą miniową
przeciwrdzewną i pomalować co najmniej dwukrotnie farbą olejna
nawierzchniową w kolorze Ŝółtym.
Instalacje przed oddaniem do uŜytkowania poddać próbie szczelności wg
obowiązujących norm.
5.6.
Instalacja wodociągowa i kanalizacyjna
Do pomieszczeń kotłowni i hydroforu doprowadzona jest woda zimna – z
istniejącego przyłącza wodociągowego.
Wodę doprowadzić naleŜy do kotła c.o. oraz zaworu wypływowego nad
zlewem w kotłowni.
Bezpośrednio za połączeniem ( na zasilaniu kotła c.o. ) zamontować
zestaw układów filtrujących Dn 20.
W pomieszczeniu kotłowni zamontować zlew Ŝeliwny z zaworem
wypływowym ze złączka do węŜa.
Odprowadzenie wód zuŜytych rurociągiem ø 50 pcv do istniejącej
studzienki chłonnej.
5
Instalacja z rur stalowych ocynkowanych o połączeniach gwintowanych.
Dopuszcza się montaŜ instalacji z rur miedzianych ( Cu ) o połączeniach
lutowanych ( połączenia z armaturą gwintowane ), pod warunkiem zachowania
minimalnych średnic przewodów na poszczególnych odcinkach.
5.7.
Instalacja c.o.
Projektuje się ogrzewanie pomieszczeń parteru oraz piętra budynku w
Hotelu Sportowego orz pomieszczeń kotłowni i hydroforni. Zasilanie instalacji z
gazowego kotła c.o. w systemie pompowym.
Instalacja z rur miedzianych o połączeniach lutowanych. Podejścia do
grzejników boczne przy zastosowaniu typowych złączek VEKOLUX.
Prowadzenie przewodów wzdłuŜ przegród budowlanych, nad posadzką
pomieszczeń z mocowaniem przy uŜyciu uchwytów dystansowych.
Na odcinkach poziomych w odstępach co około 5 – 6 m wykonać rurowe
U – kształtowe wydłuŜki ( kompensacja wydłuŜeń ). Główne przewody
zasilania i powrotu prowadzić w poziomie parteru z wykonaniem pionów
zasilania grzejników na piętrze budynku.
W przejściach przy otworach w przegrodach budowlanych rurociągi
układać w posadzce, w prefabrykowanej otulinie termoizolacyjnej.
Jako aparaty grzejne projektuje się grzejniki typu Cosmo – Nova z
wbudowanymi zaworami termostatycznymi i automatycznymi
odpowietrznikami.
ZESTAWIENIE GRZEJNIKÓW
Nr
pom.
1
1
2
10
11
13
14
15
16
17
22
23
24
Nazwa
pomieszczenia
2
Kotłownia
Hydrofornia
Szatnia
Natrysk
Szatnia
Natrysk
Biuro
Magazyn
Kl. schodowa
Magazyn
Szatnia sędziów
Umywalnia
Tw
[ C]
o
3
12
12
20
25
20
25
20
16
20
16
20
25
Grzejnik
typ
Wydajność
[W]
4
5
22/KV-600/800
1160
22/KV-600/800
1160
21/KV-400/1600
1340
21/KV-400/1400
1170
21/KV-400/1600
1340
21/KV-400/1400
1170
22/KV-400/720
780
21/KV-600/520
590
21/KV-600/920
1050
21/KV-600/800
910
21/KV-400/800
670
11/KV-500/400
270
Nr
Nastawy
zaworu
6
4
4
5
4
5
4
2
2
4
3
2
1
6
25
28
29
Korytarz
Pom. gospodarcze
Pom. gospodarcze
20
20
20
101
103
104
105
106
107
108
109
Kuchnia
Łazienka
Pokój
Pokój
Pokój
Pokój
Pokój
Korytarz
20
25
20
20
20
20
20
20
110
111
112
113
114
Pokój
Pokój
Pokój
Kl. schodowa
Sala TPD
20
20
20
20
20
11/KV-600/720
11KV/600/1000
21/KV-600/1000
11/KV-600/1000
11/KV-600/600
11/KV-400/600
21/KV-400/1600
11/KV-600/1000
22/KV-600/720
21/KV-600/800
22/KV-600/720
22/KV-600/720
22/KV-600/720
22/KV-600/720
22/KV-600/720
22/KV-600/720
21/KV-600/920
21/KV-600/920
21/KV-600/920
21/KV-600/920
21/KV-600/920
21/KV-600/920
21/KV-600/920
RAZEM:
560
770
1140
770
770
340
1340
770
1050
910
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
1050
33.680
2
2
4
2
2
1
5
2
4
3
4
4
4
4
4
4
4
4
4
4
4
4
4
Zbiorcze zestawienie grzejników
Lp.
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Typ grzejnika
2
11KV-400/600
11KV-500/400
11KV-600/720
11KV-600/1000
21KV-400/800
21KV-400/1400
21KV-400/1600
21KV-600/520
21KV-600/800
21KV-600/920
21KV-600/1000
22KV-400/720
22KV-600/720
22KV-600/800
Wydajność [W]
3
340
270
560
560
670
1170
1340
590
910
1050
1140
780
1050
1160
Ilość sztuk
4
4
1
1
1
1
2
3
1
3
8
1
1
7
2
7
Grzejniki typu Cosmo Nova z wbudowanymi zaworami termostatycznymi
i automatycznymi odpowietrznikami.
Instalacja po zamontować przepłukać wodę czystą, wolną od zanieczyszczeń
mechanicznych a następnie poddać próbie szczelności „ na zimno” i „ na
gorąco”, po uruchomieniu kotła c.o. z wykonaniem regulacji zładu ( ewentualną
korektę wstępnych nastaw zaworów termostatycznych ).
Po uzyskaniu pozytywnych wyników prób instalację przekazać naleŜy w
uŜytkowanie.
5.8.
Porządkowe roboty branŜy budowlanej
Po wykonaniu zasadniczych robot instalacyjnych, uŜytkowane będą dwa
pomieszczenia piwnic : kotłownia i hydroforni.
Pomieszczenie te naleŜy uporządkować, wykonując następujące
czynności :
- częściowe skucie i uzupełnienie posadzek w kotłowni i hydroforni
- przetarcie i uzupełnienie tynków ścian i sufitów w pomieszczeniach j.w.
- malowanie ścian i sufitów pomieszczeń j.w. oraz korytarza
- wymiana okien na drewniane, skrzynkowe
- malowanie stolarki farbą olejną ( po wymianie )
- wymiana przykrycia studzienki chłonnej
5.9.
Roboty elektryczne
Istniejące instalacje natynkowe ( w pomieszczeniu kotłowni i hydroforu )
oraz skrzynkę bezpiecznikową pozalicznikową w pomieszczeniu kotłowni
zdemontować.
Zamontować ( wg dotychczasowej lokalizacji ) szafkę bezpiecznikową
10 – cio polową z wykonaniem podłączeń istniejących gniazd wtykowych
i opraw oświetleniowych.
Wymieniona instalacja prowadzona natynkowo w listwach ochronnych
pcw.
Dodatkowo wykonać naleŜy zasilanie :
- pompy obiegowej c.o.
- siłowników zaworów mieszających
- sterownika kotła.
Instalacje opraw oświetleniowych wykonana przewodami 3 x 1,5 mm2, a
instalacje gniazd wtykowych przewodami 3 x 2,5 mm2.
Oprawy oświetleniowe i gniazda wtykowe w wykonaniu wodoszczelnym.
8
6. ZABEZPIECZENIE P. POśAROWE
Kotłownia stanowi osobną, wydzielona strefę poŜarową :
- ściany i strop istniejące w klasie odporności ogniowej EI-60
- drzwi zewnętrzne z zamkiem zatrzaskowym otwierane na zewnątrz o
odporności ogniowej w klasie EI-30
Przejście rurociągów i instalacji przez ściany kotłowni uszczelnić do klasy
EI – 60 np. masami p.poŜ. HILTI serii CP6XX.
Posadzka z materiałów niepalnych porowatych. Kotłownie wyposaŜyć naleŜy
w gaśnicę ABC Gp-6 i koc p. poŜarowy. Wyłącznik główny umieścić naleŜy
przy wyjściu z kotłowni.
Kotłownia nie jest zagroŜona wybuchem, sygnalizatorów akustyczny i
świetlny, sterowanie wykrywaczem metanu wyprowadzić na zewnątrz
pomieszczenia.
W kotłowni zabrania się :
- przechowywanie materiałów łatwopalnych
- rozpalania otwartego ognia
- zastawiania przejścia ewakuacyjnego.
7. WYTYCZNE BHP
Podstawowym warunkiem dla zapewnienia całkowitego bezpieczeństwa w
procesie technologicznym jest:
- przeszkolenie osoby obsługującej kotłownię, z zakresu czynności
obsługowych kotła gazowego i instalacji gazowej ;
- zainstalowanie czujnika szybkiego wykrywania gazu;
- wykonanie wszelkich instalacji oraz montaŜ urządzeń zgodnie z wytycznymi
producenta;
- sprawowanie właściwego nadzoru nad pracą urządzeń i instalacji;
- przeprowadzanie przez specjalistów serwisu okresowych przeglądów,
konserwacji i ewentualnych napraw;
- wykonanie instalacji grzewczej wg niniejszego projektu;
Nie dopuszczalne jest gromadzenie w pomieszczeniu kotłowni jakichkolwiek
materiałów palnych, jak np. materiałów drewnopochodnych oraz urządzeń nie
związanych z pracą kotłowni.
Obsługę kotłowni przewiduje się okresową, jednoosobową z
wykształceniem technicznym o specjalności elektrycznej, posiadającej
uprawnienia OIGE kat. E.
Prawo wstępu do kotłowni powinny posiadać wyłącznie osoby do tego
uprawnione.
9
W kotłowni naleŜy wywiesić skróconą instrukcje obsługi, oraz wyciągi z
waŜniejszych aktów prawnych dotyczących przepisów BHP obowiązujących na
tym stanowisku pracy.
8. UWAGI KOŃCOWE
Całość robót wykonać zgodnie z niniejszym projektem Warunkami
Technicznymi Wykonania i Odbioru Robót Budowlano – MontaŜowych
cz. I, II i V, obowiązującymi normami i normatywami technicznymi, przy
zachowaniu przepisów BHP.
Wszelkie odstępstwa od dokumentacji uzgodnić z autorem projektu
i nadzorem budowlanym.
Opracował:
InŜ. Jan Augustynek
upr. Nr 25/Sz/79
Sprawdził
inŜ. Andrzej Pierścionek
upr. Nr ZAP/ 0082/P00S/04
inŜ. Andrzej Pierścionek
Uprawnienia budowlane do projektowania
bez ograniczeń w specjalności instalacyjnej
w zakresie sieci, instalacji i urządzeń
cieplnych, wentylacyjnych, gazowych,
wod-kan
Nr ewiden. ZAP/0082/P00S/O4
10
