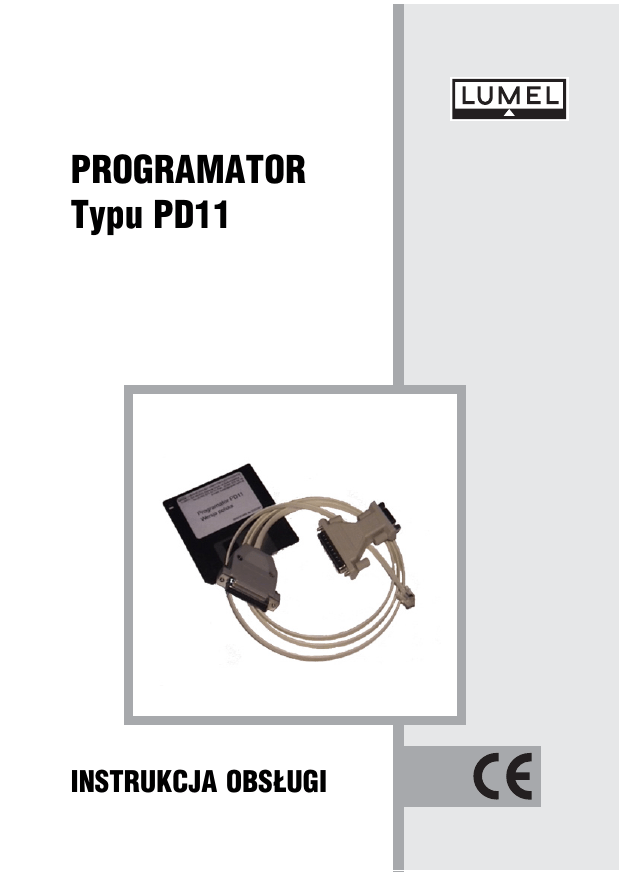

PROGRAMATOR Typu PD11

PROGRAMATOR
Typu PD11
INSTRUKCJA OBS£UGI
SPIS TREŒCI
1. ZASTOSOWANIE ................................................................................... 3
2. ZESTAW PROGRAMATORA .................................................................. 3
3. WYMAGANIA .......................................................................................... 3
4. INSTALACJA OPROGRAMOWANIA ...................................................... 3
5. PO£¥CZENIE PROGRAMATORA Z PRZETWORNIKIEM .................... 4
6. OPIS PROGRAMU PD11 ....................................................................... 4
6.1. Pasek menu .................................................................................... 6
6.2. Pasek narzêdzi ................................................................................ 7
6.3. Tryb edycji ....................................................................................... 7
6.4. Tryb programowania ........................................................................ 8
6.5. Pole - w³aœciwoœci przetwornika ...................................................... 9
6.6. Pole - parametry serwisowe .......................................................... 10
6.7. Pole - parametry przetwornika ...................................................... 13
6.8. Status programu ............................................................................ 17
7. DANE TECHNICZNE ............................................................................ 17
8. KOMUNIKATY O B£ÊDACH ................................................................. 18
1. ZASTOSOWANIE
Programator PD11 przeznaczony jest do programowania w œrodowisku
Windows 95/98/2000/NT przetworników serii P11, P12.
Programator umo¿liwia:
l zmianê parametrów;
l zapis, odczyt nastawionych parametrów do pliku pod dowoln¹ nazw¹;
l dwa tryby pracy programu:
- tryb edycji (edycja parametrów przetwornika z mo¿liwoœci¹ ich
wydruku, odczytu b¹dŸ zapisu do pliku),
- tryb programowania (tryb edycji po³¹czony z jednoczesnym zapisem
zmienianych parametrów do przetwornika);
l odczyt z przetwornika parametrów procesu (minimum, maksimum,
wartoœæ mierzona, itp.), parametrów obliczanych oraz zarejestrowanych (tylko P12);
l kasowanie wartoœci minimalnych i maksymalnych;
l zabezpieczenie has³em dostêpu do parametrów przetwornika;
l wizualizacjê na wykresie parametrów wprowadzonych charakterystyk:
indywidualnej oraz wyjœcia analogowego;
l wydruk nastawionych parametrów;
l automatyczne zapamiêtanie konfiguracji programu przy jego
zamkniêciu.
Program pracuje w systemie Windows 95/98/2000/NT.
2. ZESTAW PROGRAMATORA
W sk³ad zestawu wchodz¹:
- programator PD11
- dyskietki z oprogramowaniem
- adapter
- instrukcja obs³ugi
- karta gwarancyjna
1
2
1
1
1
szt.
szt.
szt.
szt.
szt.
3. WYMAGANIA
- Windows 95/98/2000/NT
- oko³o 3 MB wolnego miejsca na dysku
- minimum 4 MB pamiêci RAM
4. INSTALACJA OPROGRAMOWANIA
Aby zainstalowaæ program nale¿y:
1. W³o¿yæ dyskietkê instalacyjn¹ do stacji dysków, np. a:\
!
2. Klikn¹æ na przycisk Start na pasku zadañ Windows i wybraæ Uruchom...
3. Wpisaæ œcie¿kê dostêpu, np. a:\setup.exe
4. Po uruchomieniu programu instalacyjnego okreœliæ œcie¿kê docelow¹ np.
C:\Program Files\LZAE LUMEL S.A.\Programator PD11 oraz grupê robocz¹ np.: LZAE LUMEL S.A.
5. PO£¥CZENIE PROGRAMATORA Z PRZETWORNIKIEM
Po³¹czenie programatora z przetwornikiem i komputerem PC przedstawia
rys. 1.
16 x max
8 x max
P11T
DB 25 DB 25
DB 9
RS232
RJ 12
adapter
DB9 / DB25
Zestaw programatora PD11
Rys. 1. Pod³¹czenie programatora do przetwornika i komputera
6. OPIS PROGRAMU PD11
Program PD11 realizuje dwie funkcje pracy:
- tryb edycji, w którym mo¿na edytowaæ parametry wybranego przetwornika, oraz zapisywaæ i odczytywaæ je z pliku,
- tryb programowania, realizuje to co tryb edycji z mo¿liwoœci¹ bezpoœredniego zapisu zmienianych parametrów do przetwornika.
Uruchomienie programu nastêpuje po klikniêciu ikony programu „PD11”
w grupie „LZAE LUMEL S.A.”. Program po uruchomieniu pracuje w trybie
edycji. Okno g³ówne programu pokazane jest na rys. 2.
"
Pasek
menu
W³aœciwoœci
przetwornika
Pasek
narzêdzi
Wybór
przetwornika
Status
programu
Parametry
serwisowe
Parametry
przetwornika
Rys. 2. Okno g³ówne programu
#
6.1. Pasek menu
Menu Plik udostêpnia polecenia zapisu parametrów przetwornika do pliku, ich odczytu
oraz wydruku.
Zapisz parametry ... - Wyœwietla standardowy dialog zapisu do pliku, umo¿liwiaj¹c zapis parametrów aktualnie wybranego przetwornika.
Otwórz parametry ... - Wyœwietla standardowy dialog otwarcia pliku, umo¿liwiaj¹c odczyt parametrów aktualnie wybranego przetwornika.
W przypadku gdy wybrany przetwornik pracuje w trybie programowania standardowy dialog
otwarcia pliku poprzedzony jest
wyœwietleniem dialogu rys. 3:
Naciœniêcie przycisku „Dalej>>”
powoduje odczyt parametrów
przetwornika z pliku, a nastêpnie zapis tych parametrów do
przetwornika.
Rys. 3.
Drukuj parametry ... - Wyœwietla standardowy dialog wydruku, umo¿liwiaj¹c
wydruk parametrów aktualnie wybranego przetwornika.
Menu Komunikacja umo¿liwia wybór portu komunikacyjnego do komunikacji z przetwornikiem. Wyœwietlana jest lista wszystkich portów szeregowych
znalezionych w komputerze. Wybrany port jest automatycznie otwierany, konfigurowany i oznaczany
znakiem =.
$
Menu Jêzyk umo¿liwia wybór wersji jêzykowej programu. Wybrany jezyk jest oznaczony znakiem =.
Menu Pomoc wyœwietla informacje o wersji programu PD11 oraz adres producenta.
6.2. Pasek narzêdzi
Odczyt
parametrów
z pliku
Zapis
parametrów
do pliku
Wydruk
Tryb pracy
parametrów programu
Wyjœcie z
programu
Wiêkszoœæ przycisków zawartych na pasku narzêdzi jest opisana w Pasku
menu.
Tryb pracy programu realizuje dwie funkcje:
- tryb edycji
- tryb
programowania
6.3. Tryb edycji
W trybie edycji mo¿liwa jest edycja parametrów wybranego przetwornika,
zapis i odczyt z pliku oraz wydruk nastawionych parametrów.
%
6.4. Tryb programowania
Tryb programowania realizuje te same funkcje co tryb edycji umo¿liwiaj¹c
dodatkowo zapis zmienianych parametrów do przetwornika oraz odczyt parametrów procesu. Przechodz¹c z trybu edycji w tryb programowania konieczne jest podanie has³a dostêpu (rys. 4):
Rys. 4. Okno dialogowe has³a dostêpu
W przypadku poprawnego has³a, po naciœniêciu przycisku „Dalej>>” wyœwietlony zostaje dialog rys. 5. B³êdne has³o powoduje wyœwietlenie komunikatu
b³êdu: „Niezgodnoœæ has³a z has³em w przetworniku. Spróbuj ponownie”.
Rys. 5.
&
Dialog z rys. 5 umo¿liwia zapis parametrów do przetwornika (przycisk „Zapisz”), b¹dŸ ich odczyt z przetwornika (przycisk „Odczytaj”).
6.5. Pole - w³aœciwoœci przetwornika
W polu w³aœciwoœci wyœwietlane s¹ informacje dotycz¹ce pod³¹czonego przetwornika.
Tryb pracy
programu
Typ pod³¹czonego
przetwornika
Numer
przetwornika
Rodzaj wyjœcia
analogowego
Wersja programu
w przetworniku
Rys. 6. W³aœciwoœci przetwornika
Tryb pracy programu - okreœla rodzaj pracy programu
Typ pod³¹czonego
przetwornika
- informuje o tym, który z przetworników pracuje
w trybie programowania
Numer przetwornika - potrzebny w przypadku gdy u¿ytkownik zapomnia³
has³a dostêpu do przetwornika. W celu uzyskania
kodu odblokowuj¹cego nale¿y skontaktowaæ siê
z in¿ynierem produktu:
tel.: 0 (prefix) 68 329 51 67
lub 0 (prefix) 68 329 52 60
Wyœwietlany numer przetwornika zmieniany jest
po ka¿dorazowym odblokowaniu has³a
Wyjœcie analogowe
- rodzaj wyjœcia analogowego wystêpuj¹cego
w przetworniku
Wersja programu
- aktualna wersja programu przetwornika
'
6.6. Pole - parametry serwisowe
Parametry serwisowe przedstawione s¹ na rys. 7. W polu parametry serwisowe dostêpnych jest 5 przycisków:
- parametry fabryczne,
- wpisz parametry
- aktywny w trybie programowania,
- odczytaj parametry - aktywny w trybie programowania,
- zmieñ has³o
- aktywny w trybie programowania,
- odblokuj has³o.
Wpis parametrów
fabrycznych
Wpis parametrów
do przetwornika
Odczyt parametrów
z przetwornika
Zmiana has³a
w przetworniku
Odblokowywanie
zapomnianego has³a
Rys. 7. Parametry serwisowe
Wpis parametrów fabrycznych - Naciœniêcie tego przycisku powoduje ustawienie parametrów aktualnie wybranego przetwornika na wartoœci fabryczne. W przypadku, gdy wybrany przetwornik pracuje w trybie programowania,
dokonywany jest równie¿ wpis parametrów fabrycznych do przetwornika, co
sygnalizowane jest komunikatem: „Parametry fabryczne zosta³y zapisane”.
Wpis parametrów do przetwornika - (aktywny tylko w trybie programowania) umo¿liwia zapis wszystkich nastawionych parametrów do przetwornika.
Odczyt parametrów z przetwornika - (aktywny tylko w trybie programowania) umo¿liwia odczyt wszystkich parametrów z przetwornika.
Odczyt jak i zapis parametrów do przetwornika sygnalizowany jest oknem
postêpu
Rys. 8. Okno postêpu podczas transmisji danych
Zmiana has³a w przetworniku - (aktywny tylko w trybie programowania)
umo¿liwia zmianê has³a w przetworniku (rys. 9). W celu zmiany has³a konieczne jest podanie starego has³a (to samo, które podawane jest w momencie ³¹czenia siê z przetwornikiem), oraz podanie nowego has³a wraz z powtórnym jego potwierdzeniem.
Rys. 9. Okno zmiany has³a
W przypadku b³êdnie podanego starego has³a wyœwietlany jest komunikat:
„Niepoprawne stare has³o”.
W przypadku niezgodnoœci potwierdzeniu nowego has³a z nowym has³em
wyœwietlany jest komunikat: „B³êdne potwierdzenie has³a”.
Odblokowywanie zapomnianego has³a - umo¿liwia ustawienie has³a w przetworniku na wartoœæ fabryczn¹ „0”, w przypadku, gdy u¿ytkownik nie pamiêta
aktualnie nastawionej wartoœci has³a. Aby odblokowaæ has³o konieczne jest
fizyczne pod³¹czenie przetwornika do programatora. W przypadku nie spe³nienia tego warunku zaraz po naciœniêciu przycisku wyœwietlany jest komunikat o b³êdzie: „Brak komunikacji z przetwornikiem. Przetwornik nie odpowiada”.
Przy pod³¹czonym przetworniku naciœniêcie przycisku „Odblokuj has³o” powoduje wyœwietlenie dialogu odblokowania has³a (rys. 10). W dialogu wyœwietlany jest numer przetwornika, dla którego nale¿y podaæ odpowiedni kod
odblokowuj¹cy.
Rys. 10. Okno odblokowywania has³a
W celu uzyskania kodu odblokowuj¹cego nale¿y skontaktowaæ siê z in¿ynierem produktu: tel.: 0 (prefix) 68 329 51 67 lub 0 (prefix) 68 329 52 60.
Podanie b³êdnego kodu odblokowuj¹cego powoduje wyœwietlenie komunikatu: „B³êdny kod odblokowuj¹cy”
Wyzerowanie has³a powoduje zmianê numeru przetwornika oraz wyœwietlenie komunikatu: „Przetwornik zosta³ odblokowany. Aktualne has³o ma wartoœæ - 0”. Po wyzerowaniu has³a generowany jest nowy numer przetwornika.
Uwaga!
Kod odblokowuj¹cy jest kodem jednorazowym i nie mo¿na u¿yæ tego
samego kodu do powtórnego wyzerowania has³a. Konieczne jest ka¿dorazowe skontaktowanie siê z producentem.
6.7. Pole - parametry przetwornika
S³u¿y ono do zmiany parametrów przetwornika, wyboru typu przetwornika
oraz poruszania siê pomiêdzy grupami parametrów.
Parametry
Parametry Parametry Parametry Parametry
przetwornika alarmów wyjœciowe procesu
rejestracji
Rys. 11. Parametry przetworników
Parametry wejœciowe
Umo¿liwiaj¹ zmianê typu wielkoœci mierzonej, czasu uœredniania pomiarów,
punktu dziesiêtnego. Dodatkowo wielkoœæ mierzona mo¿e byæ przeliczona
o charakterystykê indywidualn¹ (w przetwornikach serii P12).
!
Charakterystyka indywidualna
Rys. 12. Parametry wejœciowe
Parametry alarmów
Parametry alarmów Alarm1 i Alarm2 s¹ identyczne i wystêpuj¹ tylko w przetwornikach serii P12.
Umo¿liwiaj¹ one okreœlenie typu alarmu, progu dolnego i górnego alarmu,
czasowego opóŸnienia zadzia³ania alarmu oraz podtrzymania sygnalizacji
alarmu po jego ust¹pieniu. Zasada dzia³ania wybranego typu alarmu przedstawiona jest równie¿ wizualnie.
Rys. 13. Parametry alarmów
"
Parametry wyjœciowe
Umo¿liwiaj¹ one skonfigurowanie charakterystyki wyjœcia analogowego. Mo¿liwa jest równie¿ konfiguracja parametrów interfejsu RS-485 lecz tylko w przetwornikach serii P12.
Rys. 14. Parametry wyjœciowe
Parametry procesu
Udostêpniaj¹ odczyt wartoœci mierzonej, minimalnej, maksymalnej dla sygna³u wejœciowego, odczyt aktualnego czasu w przetworniku oraz procento-
Rys. 15. Parametry procesu
#
wej wartoœci wysterowania wyjœcia analogowego. Odczyt parametrów procesu odbywa siê przez naciœniêcie przycisku uaktualnij i jest mo¿liwy tylko
w trybie programowania. Dodatkowo udostêpniona jest równie¿ mo¿liwoœæ
kasowania wartoœci minimalnej i maksymalnej.
Parametry rejestracji
S³u¿¹ do ustawiania daty i godziny rozpoczêcia rejestracji, jej interwa³u oraz
umo¿liwiaj¹ odczyt zarejestrowanych wartoœci.
Uwaga!
Data rozpoczêcia rejestracji jest parametrem informacyjnym. Nie s³u¿y
do okreœlania daty, od której ma siê zacz¹æ rejestracja lecz tylko informowaæ kiedy rozpoczêto rejestracjê (za wyj¹tkiem przetwornika P12,
gdzie data ta jest uwzglêdniana).
Wyniki rejestracji
Rys. 16. Parametry rejestracji
$
6.8. Status programu
Status programu zawiera informacje o trybie pracy programu, datê oraz godzinê systemow¹, a tak¿e wyœwietla krótkie opisy wskazanych obiektów.
PodpowiedŸ
Tryb pracy
programu
Data
systemowa
Aktualny czas
7. DANE TECHNICZNE
Izolacja galwaniczna
1000 V d.c.
Znamionowe warunki u¿ytkowania:
- napiêcie zasilania
pobierane z przetwornika
- temperatura otoczenia
-20...23...60°C
- temperatura przechowywania
-20... +85°C
- wilgotnoœæ wzglêdna powietrza
< 95% (niedopuszczalna kondensacja pary wodnej)
- pozycja pracy
dowolna
Parametry komunikacyjne:
- prêdkoœæ transmisji
- jednostka informacyjna
9600 bit/s
8N1 (8 bitów danych, bez bitu
parzystoœci, 1 bit stopu)
Zapewniony stopieñ ochrony
IP 00
Wymiary
Obudowa DB25
D³ugoœæ przewodu
1,5 m
OdpornoϾ na zaniki zasilania
wg PN-EN 50082-2
KompatybilnoϾ elektromagnetyczna:
- odpornoœæ na zak³ócenia elektromagnetyczne
- emisja zak³óceñ elektromagnetycznych
wg PN-EN 50082-2
wg PN-EN 50081-2
%
8. KOMUNIKATY O B£ÊDACH
L.p. Komunikat b³êdu
Przyczyna komunikatu
Rozwi¹zanie
1.
„B³¹d zapisu has³a” Przetwornik nie mo¿e przyj¹æ ha- Wprowadzona wartoœæ liczbowa dla has³a dos³a dostêpu podczas jego zmiany stêpu jest zbyt du¿a lub zbyt ma³a
2.
„B³êdne
potwierdzenie
nowego has³a”
3.
„B³êdny kod odblo- Kod odblokowuj¹cy nie zgadza Odczytaj w³aœciwy numer przetwornika, klikaj¹c
kowuj¹cy”
siê z kodem w przetworniku
na przycisk „Odblokuj has³o” oraz skontaktuj
siê z producentem w celu uzyskania kodu odblokowuj¹cego.
Uwaga
Kodu odblokowuj¹cego mo¿na u¿yæ
tylko raz
4.
„Brak komunikacji Utracono komunikacjê z prze- 1. SprawdŸ czy przetwornik jest w³¹czony do sieci
zasilaj¹cej oraz czy nie zosta³ wyjêty przewód
z przetwornikiem. twornikiem
programatora.
Przetwornik nie odpowiada”
Uwaga
Wyjêcie i ponowne w³o¿enie przewodu programatora wymaga roz³¹czenia siê i ponownego przejœcia w tryb programowania
2. SprawdŸ czy wybrany zosta³ w³aœciwy port komunikacyjny
5.
„Nie zosta³ wybrany Porty komunikacyjne s¹
¿aden port komuni- zamkniête
kacyjny”
6.
„Niepoprawne stare Podczas zmiany has³a, podane Stare has³o jest has³em dostêpu takim samym
has³o”
zosta³o b³êdne has³o dostêpu
jak has³o w przetworniku
7.
„Niezgodnoœæ has³a Podane has³o oraz has³o w przez has³em w prze- tworniku s¹ ró¿ne
tworniku. Spróbuj
ponownie”
8.
„Parametr
nie istnieje”
9.
„Przepe³nienie bu- W buforze interfejsu RS-232 znaj- Spróbuj siê roz³¹czyæ i ponownie po³¹czyæ
fora wejœciowego”
duje siê zbyt du¿o danych
z przetwornikiem
Potwierdzenie nowego has³a jest Nowe has³o dostêpu oraz potwierdzenie noweinne ni¿ nowe has³o dostêpu
go has³a musi byæ takie same
Nale¿y wybraæ port komunikacyjny. Wybrany
port komunikacyjny oznaczony jest znakiem =.
Nale¿y podaæ w³aœciwe has³o lub w przypadku
gdy w³aœciwe has³o zosta³o zapomniane skontaktowaæ siê z producentem w celu uzyskania
kodu odblokowuj¹cego
Przetwornik nie mo¿e zapisaæ da- Nale¿y siê roz³¹czyæ i po³¹czyæ ponownie
nego parametru
10. „Takiej wartoœci pa- Nie mo¿na zapisaæ takiej warto- Podana wartoœæ jest prawdopodobnie zbyt du¿a
rametru nie mo¿na œci liczbowej
lub zbyt ma³a
zapisaæ”
&
'
Dzia³ Sprzeda¿y Krajowej
Informacja techniczna:
tel. (0-prefiks-68) 32 95 260, 32 95 306,
32 95 180, 32 95 374
e-mail: [email protected]
Przyjmowanie zamówieñ: tel. (0-prefiks-68) 32 95 207, 32 95 209,
32 95 291, 32 95 341, 32 95 373,
fax (0-prefiks-68) 32 55 650
ã LUMEL S.A., paŸdziernik 2004
Lubuskie Zak³ady Aparatów Elektrycznych LUMEL S.A.
ul. Sulechowska 1, 65-022 Zielona Góra
http://www.lumel.com.pl
