Wkręć żarówkę LED
NAUKOWE

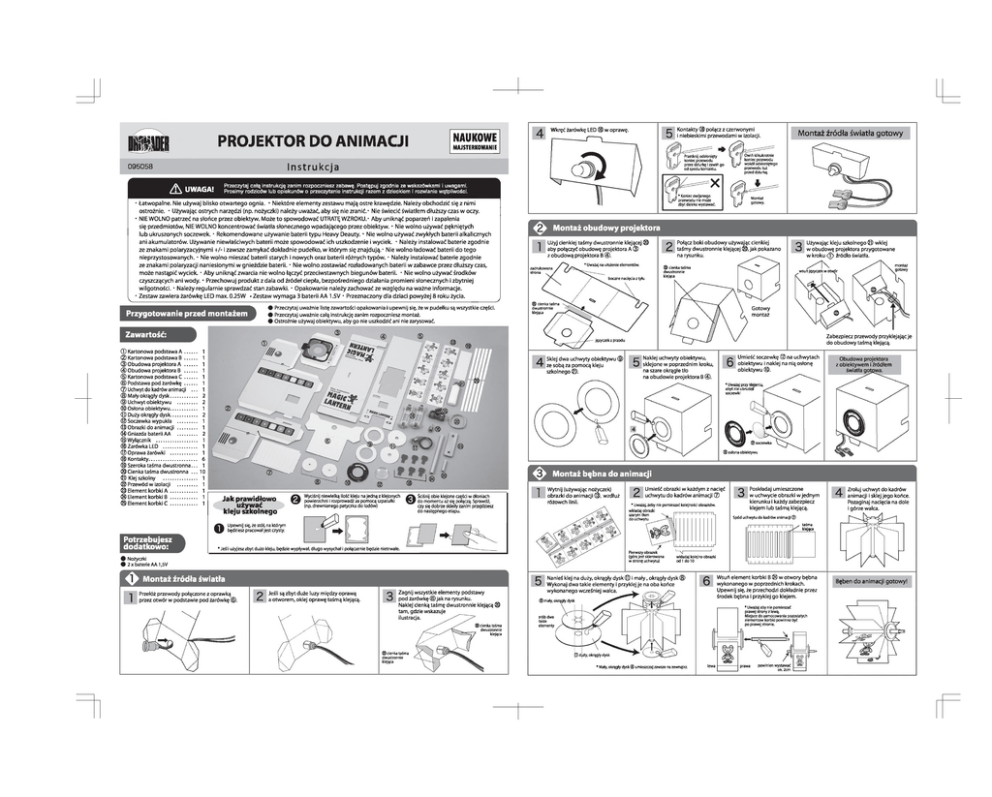

PROJEKTOR DO ANIMACJI
095058
Kontakty
połącz z czerwonymi
i niebieskimi przewodami w izolacji.
w oprawę.
MAJSTERKOWANIE
Przetknij odsłonięty
koniec przewodu
przez dziurkę I zawiń go
od spodu kontaktu.
Instrukcja
UW AGA!
Przeczytaj całą instrukcję zanim rozpoczniesz zabawę. Postępuj zgodnie ze wskazówkami i uwagami.
Prosimy rodziców lub opiekunów o przeczytanie instrukcji razem z dzieckiem i rozwianie wątpliwości.
•Łatwopalne. Nie używaj blisko otwartego ognia. * Niektóre elementy zestawu mają ostre krawędzie. Należy obchodzić się z nimi
ostrożnie. • Używając ostrych narzędzi (np. nożyczki) należy uważać, aby się nie zranić. ■Nie świecić światłem dłuższy czas w oczy.
•NIE WOLNO patrzeć na słońce przez obiektyw. Może to spowodować UTRATĘ WZROKU,- Aby uniknąć poparzeń i zapalenia
się przedmiotów, NIE WOLNO koncentrować światła słonecznego wpadającego przez obiektyw. •Nie wolno używać pękniętych
lub ukruszonych soczewek. ■Rekomendowane używanie baterii typu Heavy Deauty. ■Nie wolno używać zwykłych baterii alkalicznych
ani akumulatorów. Używanie niewłaściwych baterii może spowodować ich uszkodzenie i wyciek. •Należy instalować baterie zgodnie
ze znakami polaryzacyjnymi +/- i zawsze zamykać dokładnie pudełko, w którym się znajdują. ■Nie wolno ładować baterii do tego
nieprzystosowanych. ■Nie wolno mieszać baterii starych i nowych oraz baterii różnych typów. ■Należy instalować baterie zgodnie
ze znakami polaryzacji naniesionymi w gnieździe baterii. • Nie wolno zostawiać rozładowanych baterii w zabawce przez dłuższy czas,
może nastąpić wyciek. ■Aby uniknąć zwarcia nie wolno łączyć przeciwstawnych biegunów baterii. ■Nie wolno używać środków
czyszczących ani wody. •Przechowuj produkt z dala od źródeł ciepła, bezpośredniego działania promieni słonecznych i zbytniej
wilgotności. * Należy regularnie sprawdzać stan zabawki. •Opakowanie należy zachować ze względu na ważne informacje.
■Zestaw zawiera żarówkę LED max. 0.25W •Zestaw wymaga 3 baterii AA 1.5V ■Przeznaczony dla dziad powyżej 8 roku życia.
Przygotowanie przed montażem
Przeczytaj uważnie listę zawartości opakowania i upewnij się, że w pudełku są wszystkie części.
Przeczytaj uważnie całą instrukcję zanim rozpoczniesz montaż.
Ostrożnie używaj obiektywu, aby go nie uszkodzić ani nie zarysować.
Owiń kilkukrotnie
koniec przewodu
wokół odsłoniętego
przewodu tuż
przed dziurką.
* Koniec owijanego
przewodu nie może
zbyt daleko wystawać.
Montaż
gotowy.
Montaż obudowy projektora
Połącz boki obudowy używając cienkiej
taśmy dwustronnie klejącej Ja k pokazano
na rysunku.
Użyj cienkiej taśmy dwustronnie klejącej
aby połączyć obudowę projektora A
z obudową projektora B
* Uważaj na ułożenie elementów.
zadrukowana
strona .
.
cienka taśma
dwustronnie
klejąca
boczne nacięcia z tyłu
Zabezpiecz przewody przyklejając je
do obudowy taśmą klejącą.
języczek z przodu
1
1
1
1
1
1
1
2
2
1
2
1
1
2
1
1
1
6
1
10
1
1
1
1
1
montaż
gotowy
Gotowy
montaż
Sklej dwa uchwyty obiektywu
ze sobą za pomocą kleju
szkolnego
Umieść soczewkę © na uchwytach
obiektywu i naklej na nią osłonę
obiektywu ® .
Naklej uchwyty obiektywu,
sklejone w poprzednim kroku,
na szare okrągłe tło
na obudowie projektora B
Obudowa projektora
z obiektywem i źródłem
światła gotgwa.
* Uważaj przy k
abyś nleubmd:
soczewki
soczewka
osłona obiektywu
Montaż bębna do animacji
Ja k praw idłow o
używ ać
kleju szko lneg o
Wyciśnij niewielką ilość kleju na jedną z klejonych
powierzchni i rozprowadź za pomocą szpatułki
(np. drewnianego patyczka do lodów)
Ściśnij obie klejone części w dłoniach
do momentu aż się połączą. Sprawdź,
czy się dobrze skleiły zanim przejdziesz
do następnego etapu.
Wytnij (używając nożyczek)
obrazki do animacji .wzdłuż
różowch linii.
Umieść obrazki w każdym z nacięć
uchwytu do kadrów animacji
* Uważaj, żeby nie pomieszać kolejności obrazków.
wkładaj obrazki
szarym tłem
do uchwytu
Poskładaj umieszczone
w uchwycie obrazki w jednym
kierunku i każdy zabezpiecz
klejem lub taśmą klejącą.
taśma
klejąca
* Jeśli użyjesz zbyt dużo kleju, będzie wypływał, długo wysychał i połączenie będzie nietrwałe.
Pierwszy obrazek
(góra Jest skierowana
w stronę uchwytu)
Nożyczki
2x baterie AA 1,5V
Montaż źródła światła
Przełóż przewody połączone z oprawką
przez otwór w podstawie pod żarówkę
Jeśli są zbyt duże luzy między oprawą
a otworem, oklej oprawę taśmą klejącą.
Zroluj uchwyt do kadrów
animacji i sklej jego końce.
Pozaginaj nacięcia na dole
i górze walca.
Spód uchwytu do kadrów animacji
Upewnij się, że stół, na którym
będziesz pracował jest czysty.
Potrzebujesz
dodatkowo:
Używając kleju szkolnego
wklej
w obudowę projektora przygotowane
w kroku
źródło światła.
wsuń języczek w otwór
cienka taśma
dwustronnie
klejąca
Zawartość:
Kartonowa podstawa A
Kartonowa podstawa B
Obudowa projektora A .......
Obudowa projektora B .......
Kartonowa podstawa C
Podstawa pod żarówkę
Uchwyt do kadrów animacji ...
Mały okrągły dysk................
Uchwyt obiektywu ...........
Osłona obiektywu................
Duży okrągły dysk................
Soczewka wypukła ............
Obrazki do animacji ............
Gniazda baterii AA ...........
Wyłącznik ........................
Żarówka LED ....................
Oprawa żarówki ................
Kontakty.............................
Szeroka taśma dwustronna...
Cienka taśma dwustronna ...
Klej szkolny ....................
Przewód w izolacji ...........
Element korbki A ................
Element korbki B ............
Element korbki C ................
Montaż źródła światła gotowy
Zagnij wszystkie elementy podstawy
pod żarówkę jak na rysunku.
Naklej cienką taśmę dwustronnie klejącą
tam, gdzie wskazuje
ilustracja.
cienka taśma
dwustronnie
klejąca
cienka taśma
dwustronnie
klejąca
wkładaj kolejno obrazki
od 1do 10
Wsuń element korbki B © w otwory bębna
wykonanego w poprzednich krokach.
Upewnij się,że przechodzi dokładnie przez
środek bębna i przyklej go klejem.
Nanieś klej na duży, okrągły dysk i mały, okrągły dysk
Wykonaj dwa takie elementy i przyklej je na oba końce
wykonanego wcześniej walca.
mały, okrągły dysk
* Uważaj aby nie pomieszać
prawej strony z lewą.
Miejsce do zamocowania pozostałych
elementów korbki powinno być
po prawej stronie.
zrób dwa
takie
elementy
© dpźy, okrągły dysk
Mały, okrągły dysk @ umieszczaj zawsze na zewnątrz.
lewa
prawa
powinien wystawać
ok.2cm
Bęben do animacji gotowy!
Umieść kontakty z czerwonym i niebieskim przewodem
Montaż podstawy projektora
13 w gniazdach baterii.
Użyj cienkiej taśmy dwustronnie klejącej
aby skleić
razem kartonową podstawę A
i podstawę B
z podstawą C
jak pokazano na rysunku.
Pozaginaj wzdłuż pokazanych
krawędzi, doklej i złóż jak
na rysunku.
-i a Sklej za pomocą kleju szkolnego <8>
l^ r elementy korbki A © i C ®.
z obudowy.
Umieść bęben do animacji wykonany w kroku <
wewnątrz obudowy.
Jak zamontować bęben?
•Upewnij się, że bęben do animacji
jest ustawiony w dobrą stronę.
Wsuń element korbki B
do jed nego z otworów
w obudowie.
I
czerwony przewód
niebieski przewód
o
O
Korbka nie może dotykać obudowy. Zanim przykleisz ją
definitywnie, sprawdź czy tak Jest. Jeżeli dotyka do obudowy
odsuń ją nieco przyklejając do elementu korbki B,
Następnie przełóż drugi koniec
elementu korbki B przez drugi
otwór w obudowie,
po przeciwnej stronie.
Przygotowanie do eksperymentów
PROJEKTOR
GOTOWY
wsuń języczek
w szczelinę
4
Zagnij kolejny element obudowy, jak na
rysunku i przyklej go cienką taśmą
dwustronnie klejącą ®.
Niebieski przewód podłączony do (-).
cienka, dwustronna
taśma klejąca
cienka, dwustronna taśma klejąca
6
® cienka, dwustronna
taśma klejąca
niebieski
czerwony
Czerwony przewód
podłączony do (+).
Umieść baterie
w gniazdach
zgodnie ze znakami
polaryzacji +/-.
Jak na rysunku.
*NIE KLEJ!
Przyklej górną, ostatnią część obudowy cienką
‘Zróbtosamo
po obu stronach
Wklej wykonaną w ten sposób korbkę
15 do elementu korbki B ® wystającego
Połącz ze sobą dwa gniazda baterii AA (0).
Odetnij dwa kawałki grubej taśmy
dwustronnie klejącej ® o wymiarach 1x 3 cm
i naklej je na spodzie gniazd baterii, jak
na rysunku.
Jak używać?
® gru ba, dwustronna
taśma klejąca
Montaż skończony
Włącz żarówkę LED i skieruj jej światło na ścianę w ciemnym pokoju.
Jeśli obraz jest ostry, powoli kręć korbką projektora.
Co to jest animacja?
Animacje, które oglądasz w telewizji są bardzo płynne. Jest to
spowodowane dużą ilością obrazów, różniących się detalami
i wyświetlanych w krótkim czasie. Dzięki temu ruch wydaje się niemal
rzeczywisty.
obrazek!
cienka, dwustronna
taśma klejąca
Przyklej gniazda beterii do klapki (nie przyklejonej wcześniej)
w obudowie, od jej wewnętrznej strony -jak na rysunku.
Widok z góry
Utnij kawałek (1 x3cm) grubej
taśmy dwustronnie klejącej
i użyj jej do przyklejenia
wyłącznika
na klapce
obudowy obok gniazd baterii,
jak na rysunku.
Przyklej gniazda baterii
mniej więcej w takim
ustawieniu. Musi się
obok nich jeszcze
zmieścić na Idapce
wyłącznik.
obrazek 3
obrazek 4
Przetnij przewód w izolacji © na pół
i zdejmij z każdego końca izolację
na długości ok. 3cm. Połącz odsłonięte
końce przewodów z kontaktami
tak jak to robiłeś wcześniej.
Przeciągnij czerwony i niebieski przewód
zakończony kontaktami z obudowy
projektora przez otwór w podstawie
projektora. Jak na rysunku.
obracaj1
Musisz przesuwać projektor względem ściany, aby wyregulować jasność
i ostrość obrazu na niej wyświetlanego. Zacznij od ustawienia projektora
ok. 60-70cm od ściany. Jeżeli obraz jest nieostry oddal się lub przybliż.
Rozwiązywanie problemów
śclśnij paznokciami
i pociągnij
[v J
Połącz gniazda baterii z wyłącznikiem
za pomocą kontaktów z przewodami,
które wykonałeś w poprzednim kroku.
Wzoruj się obrazkiem.
obrazek 2
spodnia strona
połączonych gniazd baterii
Zrób dwie
takie pary.
Umieść obudowę projektora w podstawie wsuwając
12 języczek montażowy do odpowiedniego otworu.
Twój projektor wyświetla tylko 10 obrazków. Aby obraz był płynny (jak wTV)
trzeba wyświetlać 30 takich obrazków na sekundę.
Jak pracuje projektor?
Światło żarówki pada na obrazek obrócony w projektorze do góry
nogami i odbija się od niego. Następnie przechodzi przez soczewkę, która
zakrzywia promienie. Obrócony i powiększony obraz zostaje wyświetlony
na ścianie.
Żarówka
nie świeci
w ciemności
Podczas projekcji
obraz jest rozmyty
lub niewidoczny
Dokładnie sprawdź połączenia wspierając się instrukcją.
Sprawdź, czy baterie są prawidłowo zainstalowane.
Wymień barterie na nowe.
Przeczytaj Ja k używać'i skoryguj odległość projektora od ściany.
Zademnij pokój najbardziej Jak możesz.
Wyświetlaj obrazy na jak najbardziej gładkiej ścianie.
Stwórz swoją własną animację!
Wytnij z kartonu 10 kwadratów o wymiarach 40 x 40mm i narysuj na nich
co chcesz. Każdy rysunek powinien różnić się szczegółami od poprzedniego.
Umieść te kwadraty w bębnie do animacji
i wyświetlaj swój
własny film.
źródło światła
soczewka
promienie
zakrzywione
w soczewce
powiększony
i obrócony
obraz
światło odbite
obrazek
Umieść element korbki
w nacięciach obudowy
projektora.
Obecnie filmy animowane są zwykle kolorowe. Jednak dawniej, w erze
czarno-białego kina, obróbka filmów i same filmy były bardzo drogie.
Dlatego łatwiejsze i tańsze było zastosowanie kolorowych rysunków
wykonywanych na papierze.Taka technologia zyskała dużą popularność
www.zabawkownia.com.pl
