Tabela rozmieszczenia opraw

Projekt 1
27.05.2015
Edytor
Telefon
faks
e-Mail

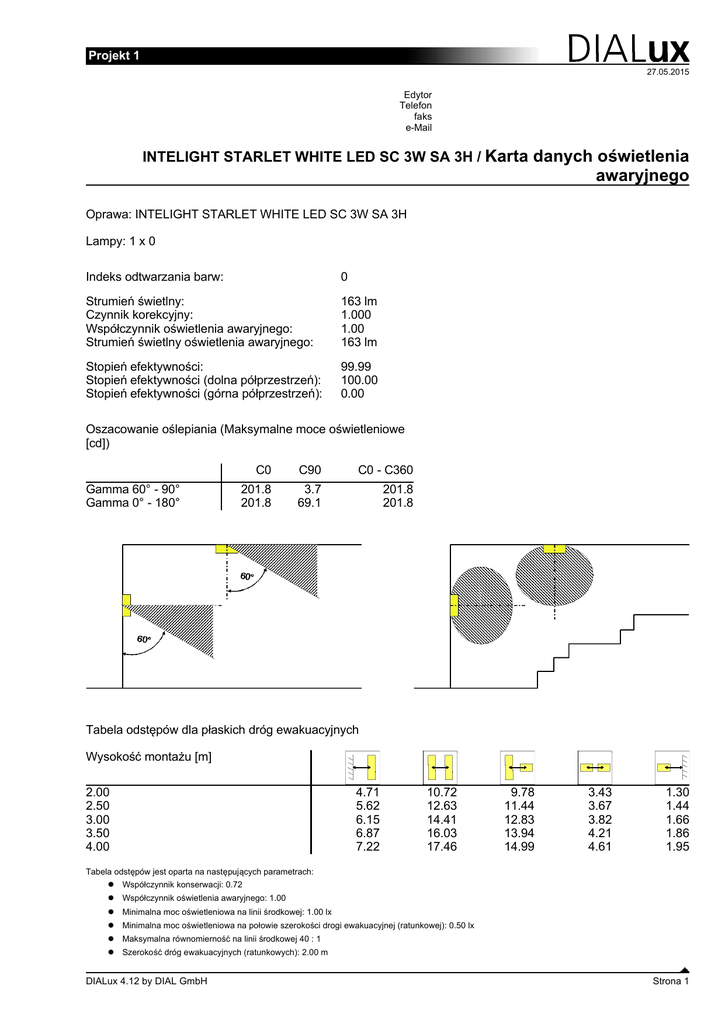

INTELIGHT STARLET WHITE LED SC 3W SA 3H / Karta danych oświetlenia
awaryjnego
Oprawa: INTELIGHT STARLET WHITE LED SC 3W SA 3H
Lampy: 1 x 0
Indeks odtwarzania barw:
0
Strumień świetlny:
Czynnik korekcyjny:
Współczynnik oświetlenia awaryjnego:
Strumień świetlny oświetlenia awaryjnego:
163 lm
1.000
1.00
163 lm
Stopień efektywności:
Stopień efektywności (dolna półprzestrzeń):
Stopień efektywności (górna półprzestrzeń):
99.99
100.00
0.00
Oszacowanie oślepiania (Maksymalne moce oświetleniowe
[cd])
Gamma 60° - 90°
Gamma 0° - 180°
C0
C90
C0 - C360
201.8
201.8
3.7
69.1
201.8
201.8
Tabela odstępów dla płaskich dróg ewakuacyjnych
Wysokość montażu [m]
2.00
2.50
3.00
3.50
4.00
4.71
5.62
6.15
6.87
7.22
10.72
12.63
14.41
16.03
17.46
9.78
11.44
12.83
13.94
14.99
3.43
3.67
3.82
4.21
4.61
1.30
1.44
1.66
1.86
1.95
Tabela odstępów jest oparta na następujących parametrach:
 Współczynnik konserwacji: 0.72
 Współczynnik oświetlenia awaryjnego: 1.00
 Minimalna moc oświetleniowa na linii środkowej: 1.00 lx
 Minimalna moc oświetleniowa na połowie szerokości drogi ewakuacyjnej (ratunkowej): 0.50 lx
 Maksymalna równomierność na linii środkowej 40 : 1
 Szerokość dróg ewakuacyjnych (ratunkowych): 2.00 m
DIALux 4.12 by DIAL GmbH
Strona 1
Projekt 1
27.05.2015
Edytor
Telefon
faks
e-Mail
INTELIGHT STARLET WHITE LED SO 3W SA 3H / Karta danych oświetlenia
awaryjnego
Oprawa: INTELIGHT STARLET WHITE LED SO 3W SA 3H
Lampy: 1 x 0
Indeks odtwarzania barw:
0
Strumień świetlny:
Czynnik korekcyjny:
Współczynnik oświetlenia awaryjnego:
Strumień świetlny oświetlenia awaryjnego:
216 lm
1.000
1.00
216 lm
Stopień efektywności:
Stopień efektywności (dolna półprzestrzeń):
Stopień efektywności (górna półprzestrzeń):
99.98
100.00
0.00
Oszacowanie oślepiania (Maksymalne moce oświetleniowe
[cd])
Gamma 60° - 90°
Gamma 0° - 180°
C0
C90
C0 - C360
19.2
85.1
19.2
85.1
19.2
85.1
Tabela odstępów dla płaskich dróg ewakuacyjnych
Wysokość montażu [m]
2.00
2.50
3.00
3.50
4.00
2.97
3.44
3.70
3.89
4.00
6.79
7.97
9.02
9.90
10.55
6.79
7.97
9.02
9.90
10.55
6.79
7.97
9.02
9.90
10.55
2.97
3.44
3.70
3.89
4.00
Tabela odstępów jest oparta na następujących parametrach:
 Współczynnik konserwacji: 0.72
 Współczynnik oświetlenia awaryjnego: 1.00
 Minimalna moc oświetleniowa na linii środkowej: 1.00 lx
 Minimalna moc oświetleniowa na połowie szerokości drogi ewakuacyjnej (ratunkowej): 0.50 lx
 Maksymalna równomierność na linii środkowej 40 : 1
 Szerokość dróg ewakuacyjnych (ratunkowych): 2.00 m
DIALux 4.12 by DIAL GmbH
Strona 1
Projekt 1
27.05.2015
Edytor
Telefon
faks
e-Mail
INTELIGHT STARLET WHITE LED SC 5W SA 3H / Karta danych oświetlenia
awaryjnego
Oprawa: INTELIGHT STARLET WHITE LED SC 5W SA 3H
Lampy: 1 x LED
Indeks odtwarzania barw:
0
Strumień świetlny:
Czynnik korekcyjny:
Współczynnik oświetlenia awaryjnego:
Strumień świetlny oświetlenia awaryjnego:
306 lm
1.000
1.00
306 lm
Stopień efektywności:
Stopień efektywności (dolna półprzestrzeń):
Stopień efektywności (górna półprzestrzeń):
99.99
100.00
0.00
Oszacowanie oślepiania (Maksymalne moce oświetleniowe
[cd])
Gamma 60° - 90°
Gamma 0° - 180°
C0
C90
C0 - C360
255.5
255.5
5.8
110.8
255.5
255.5
Tabela odstępów dla płaskich dróg ewakuacyjnych
Wysokość montażu [m]
2.00
2.50
3.00
3.50
4.00
4.95
5.89
6.74
7.18
7.52
11.24
13.33
15.16
16.82
18.38
10.34
12.01
13.54
14.78
15.78
4.24
4.34
4.58
4.83
5.28
1.56
1.69
1.87
2.10
2.31
Tabela odstępów jest oparta na następujących parametrach:
 Współczynnik konserwacji: 0.72
 Współczynnik oświetlenia awaryjnego: 1.00
 Minimalna moc oświetleniowa na linii środkowej: 1.00 lx
 Minimalna moc oświetleniowa na połowie szerokości drogi ewakuacyjnej (ratunkowej): 0.50 lx
 Maksymalna równomierność na linii środkowej 40 : 1
 Szerokość dróg ewakuacyjnych (ratunkowych): 2.00 m
DIALux 4.12 by DIAL GmbH
Strona 1
Projekt 1
27.05.2015
Edytor
Telefon
faks
e-Mail
INTELIGHT STARLET WHITE LED SO 5W SA 3H / Karta danych oświetlenia
awaryjnego
Oprawa: INTELIGHT STARLET WHITE LED SO 5W SA 3H
Lampy: 1 x LED
Indeks odtwarzania barw:
0
Strumień świetlny:
Czynnik korekcyjny:
Współczynnik oświetlenia awaryjnego:
Strumień świetlny oświetlenia awaryjnego:
239 lm
1.000
1.00
239 lm
Stopień efektywności:
Stopień efektywności (dolna półprzestrzeń):
Stopień efektywności (górna półprzestrzeń):
99.99
100.00
0.00
Oszacowanie oślepiania (Maksymalne moce oświetleniowe
[cd])
Gamma 60° - 90°
Gamma 0° - 180°
C0
C90
C0 - C360
19.4
99.9
19.4
99.9
19.4
99.9
Tabela odstępów dla płaskich dróg ewakuacyjnych
Wysokość montażu [m]
2.00
2.50
3.00
3.50
4.00
2.97
3.44
3.84
4.03
4.14
6.80
7.97
8.98
9.88
10.63
6.80
7.97
8.98
9.88
10.63
6.80
7.97
8.98
9.88
10.63
2.97
3.44
3.84
4.03
4.14
Tabela odstępów jest oparta na następujących parametrach:
 Współczynnik konserwacji: 0.72
 Współczynnik oświetlenia awaryjnego: 1.00
 Minimalna moc oświetleniowa na linii środkowej: 1.00 lx
 Minimalna moc oświetleniowa na połowie szerokości drogi ewakuacyjnej (ratunkowej): 0.50 lx
 Maksymalna równomierność na linii środkowej 40 : 1
 Szerokość dróg ewakuacyjnych (ratunkowych): 2.00 m
DIALux 4.12 by DIAL GmbH
Strona 1
