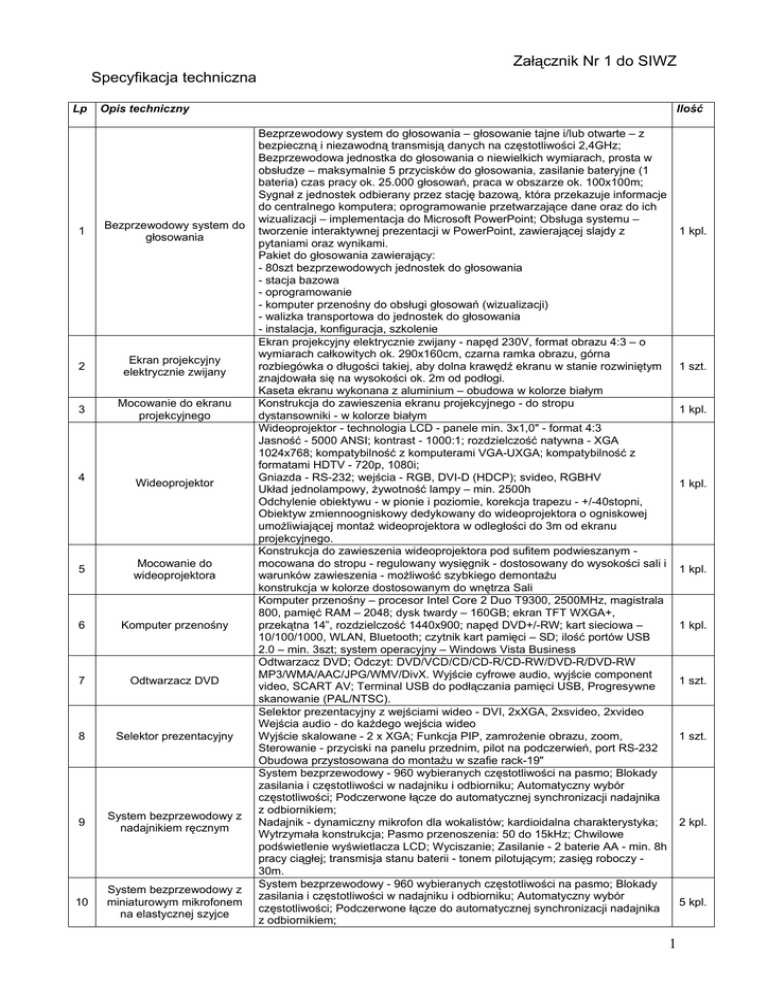

Specyfikacja techniczna - zał. Nr 1 do SIWZ.

Załącznik Nr 1 do SIWZ
Specyfikacja techniczna
Lp
Opis techniczny
1
Bezprzewodowy system do
głosowania
2
Ekran projekcyjny
elektrycznie zwijany
3
Mocowanie do ekranu
projekcyjnego
4
Wideoprojektor
5
Mocowanie do
wideoprojektora
6
Komputer przenośny
7
Odtwarzacz DVD
8
Selektor prezentacyjny
9
System bezprzewodowy z
nadajnikiem ręcznym
10
System bezprzewodowy z
miniaturowym mikrofonem
na elastycznej szyjce
Ilość
Bezprzewodowy system do głosowania – głosowanie tajne i/lub otwarte – z
bezpieczną i niezawodną transmisją danych na częstotliwości 2,4GHz;
Bezprzewodowa jednostka do głosowania o niewielkich wymiarach, prosta w
obsłudze – maksymalnie 5 przycisków do głosowania, zasilanie bateryjne (1
bateria) czas pracy ok. 25.000 głosowań, praca w obszarze ok. 100x100m;
Sygnał z jednostek odbierany przez stację bazową, która przekazuje informacje
do centralnego komputera; oprogramowanie przetwarzające dane oraz do ich
wizualizacji – implementacja do Microsoft PowerPoint; Obsługa systemu –
tworzenie interaktywnej prezentacji w PowerPoint, zawierającej slajdy z
pytaniami oraz wynikami.
Pakiet do głosowania zawierający:
- 80szt bezprzewodowych jednostek do głosowania
- stacja bazowa
- oprogramowanie
- komputer przenośny do obsługi głosowań (wizualizacji)
- walizka transportowa do jednostek do głosowania
- instalacja, konfiguracja, szkolenie
Ekran projekcyjny elektrycznie zwijany - napęd 230V, format obrazu 4:3 – o
wymiarach całkowitych ok. 290x160cm, czarna ramka obrazu, górna
rozbiegówka o długości takiej, aby dolna krawędź ekranu w stanie rozwiniętym
znajdowała się na wysokości ok. 2m od podłogi.
Kaseta ekranu wykonana z aluminium – obudowa w kolorze białym
Konstrukcja do zawieszenia ekranu projekcyjnego - do stropu
dystansowniki - w kolorze białym
Wideoprojektor - technologia LCD - panele min. 3x1,0" - format 4:3
Jasność - 5000 ANSI; kontrast - 1000:1; rozdzielczość natywna - XGA
1024x768; kompatybilność z komputerami VGA-UXGA; kompatybilność z
formatami HDTV - 720p, 1080i;
Gniazda - RS-232; wejścia - RGB, DVI-D (HDCP); svideo, RGBHV
Układ jednolampowy, żywotność lampy – min. 2500h
Odchylenie obiektywu - w pionie i poziomie, korekcja trapezu - +/-40stopni,
Obiektyw zmiennoogniskowy dedykowany do wideoprojektora o ogniskowej
umożliwiającej montaż wideoprojektora w odległości do 3m od ekranu
projekcyjnego.
Konstrukcja do zawieszenia wideoprojektora pod sufitem podwieszanym mocowana do stropu - regulowany wysięgnik - dostosowany do wysokości sali i
warunków zawieszenia - możliwość szybkiego demontażu
konstrukcja w kolorze dostosowanym do wnętrza Sali
Komputer przenośny – procesor Intel Core 2 Duo T9300, 2500MHz, magistrala
800, pamięć RAM – 2048; dysk twardy – 160GB; ekran TFT WXGA+,
przekątna 14”, rozdzielczość 1440x900; napęd DVD+/-RW; kart sieciowa –
10/100/1000, WLAN, Bluetooth; czytnik kart pamięci – SD; ilość portów USB
2.0 – min. 3szt; system operacyjny – Windows Vista Business
Odtwarzacz DVD; Odczyt: DVD/VCD/CD/CD-R/CD-RW/DVD-R/DVD-RW
MP3/WMA/AAC/JPG/WMV/DivX. Wyjście cyfrowe audio, wyjście component
video, SCART AV; Terminal USB do podłączania pamięci USB, Progresywne
skanowanie (PAL/NTSC).
Selektor prezentacyjny z wejściami wideo - DVI, 2xXGA, 2xsvideo, 2xvideo
Wejścia audio - do każdego wejścia wideo
Wyjście skalowane - 2 x XGA; Funkcja PIP, zamrożenie obrazu, zoom,
Sterowanie - przyciski na panelu przednim, pilot na podczerwień, port RS-232
Obudowa przystosowana do montażu w szafie rack-19"
System bezprzewodowy - 960 wybieranych częstotliwości na pasmo; Blokady
zasilania i częstotliwości w nadajniku i odbiorniku; Automatyczny wybór
częstotliwości; Podczerwone łącze do automatycznej synchronizacji nadajnika
z odbiornikiem;
Nadajnik - dynamiczny mikrofon dla wokalistów; kardioidalna charakterystyka;
Wytrzymała konstrukcja; Pasmo przenoszenia: 50 do 15kHz; Chwilowe
podświetlenie wyświetlacza LCD; Wyciszanie; Zasilanie - 2 baterie AA - min. 8h
pracy ciągłej; transmisja stanu baterii - tonem pilotującym; zasięg roboczy 30m.
System bezprzewodowy - 960 wybieranych częstotliwości na pasmo; Blokady
zasilania i częstotliwości w nadajniku i odbiorniku; Automatyczny wybór
częstotliwości; Podczerwone łącze do automatycznej synchronizacji nadajnika
z odbiornikiem;
1 kpl.
1 szt.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 szt.
1 szt.
2 kpl.
5 kpl.
1
11
Dystrybutor antenowy
12
Mikser foniczny
automatyczny
13
Reduktor sprzężeń
akustycznych
14
Wzmacniacz miksujący
15
Zestaw głośnikowy
szerokopasmowy
16
Uchwyt mocujący do
zestawu głośnikowego
17
Rejestrator cyfrowy
18
Jednostka centralna
systemu z portami
sterującymi urządzeniami
AV
19
Ekran sterujący LCD
bezprzewodowy
20
Moduł komunikacyjny do
ekranu bezprzewodowego
21
22
23
24
Zasilacz systemowy
Moduł przekaźnikowy
Roleta zaciemniająca
Bezprzewodowy system
sterowania oświetleniem i
roletami
Bezprzewodowa podstawa wolnostojąca – z programowalnym przyciskiem
.wyciszającym oraz gniazdem do dołączenia szyjki mikrofonowej + szyjka
elastyczna o długości 25cm – charakterystyka supekardioidalna, dwukolorowy
wskaźnik statusu; zasilanie - 2 baterie AA - min. 8h pracy ciągłej; zasięg
roboczy - 30m.
Aktywny dystrybutor antenowy - współdzielenie jednej pary anten przez 4
odbiorniki systemu bezprzewodowego; gniazda zasilające do 4 odbiorników.
Obudowa przystosowana do montażu w szafie rack-19".
Automatyczny mikser mikrofonowy - min.8 kanałów uniwersalnych (mikrofon,
line, phantom), bezpośrednie wyjście z każdego kanału, wyjście słuchawkowe
z regulacją poziomu sygnału, regulacja barwy tonu i wzmocnienia w każdym
kanale, regulacja wzmocnienia master, prosta konfiguracja parametrów pracy
auto, sterowanie sygnalizacją włączenia mikrofonów; Obudowa przystosowana
do montażu w szafie rack-19"
Procesor audio 2x2 - 2 kanały wejściowe, 2 kanały wyjściowe
wyposażony w procesor DSP do obróbki dynamiki z modułami min:
automatycznym reduktorem sprzężeń akustycznych, korektorem graficznym,
limiterem, mikserem matrycowym 2x2
port RS232 - do oprogramowania z PC oraz do integracji z systemem
sterowania; aplikacja na PC umożliwiająca wykonanie wielu konfiguracji
urządzenia
Cyfrowy wzmacniacz miksujący - pracujący w trybie: 2 kanały mono / stereo / 2
strefy; Wejścia konfigurowalne - mikrofonowe / mono / stereo
Moc wzmacniacza - 120W-4ohm; 100W-70/100V
Aktywny procesor dynamiczny - do korekcji głośników
Rzędowy moduł głośnikowy - system jednodrożny - o promieniowaniu w
kształcie klina - poziomy obszar promieniowania głośnika 160stopni, pionowy
obszar o stałej wysokości równej wysokości zestawu głośnikowego;
Niska wrażliwość na sprzężenia mikrofonu - możliwość ustawiania pionowo
głośników jeden nad drugim;
Pasmo przenoszenia 100Hz - 16kHz (-10dB); Moc ciągła - 300W; Impedancja
nominalna - 8 ohm; Maksymalny poziom SPL - 113dB-SPL@1m; skuteczność 88dB-SPL@1W, 1m
Obudowa zestawu głośnikowego - konstrukcja aluminium w kolorze białym, z
możliwością malowania. Złącza - dwa równoległe do łączenia zestawów ze
sobą
2 kpl.
1 szt.
1 szt.
1 szt.
2 szt.
Uchwyty do zamocowania głośników do ściany; uchwyty w kolorze białym
2 kpl.
Nagrywanie plików audio bezpośrednio na kartę CompactFlash;
Nagrywanie 16-bit w formacie PCM w jakości 44,1kHz lub 48kHz; nagrywanie
mono w formacie MP3 w jakości 64kbps, stereo w formacie MP3 w jakości
128kbps; możliwość zapamiętania ustawień; port USB do bezpośredniego
podłączenia do komputera PC; złącze RS232 do zdalnej kontroli rejestratora;
wejście i wyjście – RCA.
Mikroprocesorowa jednostka sterująca z portami wykonawczymi - RS-232, port
IR, przekaźniki - port do komunikacji z PC
obudowa przystosowana do montażu w szafie typu rack-19"; Ilość portów
sterujących - min. 6 dwukierunkowych portów RS-232, min. 8 portów IR, min. 8
portów przekaźnikowych
Bezprzewodowy ekran sterujący LCD typu Touch Screen; matryca LCD o
przekątnej min. 6", dodatkowe programowalne przyciski na obudowie;
Jednokierunkowa transmisja radiowa w paśmie ok. 400MHz,
Wyposażony w zestaw baterii;
Odbiornik radiowy w paśmie ok. 400MHz do współpracy z bezprzewodowym
ekranem sterującym, gniazdo magistrali do dołączenia do jednostki centralnej
systemu.
Zasilacz do jednostki centralnej systemu sterowania urządzeniami AV
Zestaw modułów przekaźnikowych do sterowania zwijaniem i rozwijaniem
ekranów projekcyjnych
Roleta wolno wisząca bez prowadnic bocznych – tkanina szersza o min. 6cm
od otworu okiennego – aluminiowa kaseta w kolorze dostosowanym do
kolorystyki pomieszczenia, wykonana z trudno zapalnej tkaniny 100%
zaciemniającej typu Black Out w kolorze białym; napęd elektryczny 230V
System do bezprzewodowego sterowania oświetleniem – 2 kinkiety i 2
żyrandole - z regulacją natężenia oświetlenia oraz do sterowania dwoma
sekcjami rolet elektrycznych.
Zestaw zawierający:
- Odbiornik ściemniający – służący do ściemniania oświetlenia żarowego o
mocy do 500W z bezprzewodowego przycisku ściennego – 3 szt,
- Bezprzewodowy przycisk z nadajnikiem (przycisk pojedynczy biały) do
zdalnego sterowania bezprzewodowym odbiornikiem ściemniającym – 3kpl
1 szt.
1 kpl.
1 szt.
1 szt.
1 szt.
2 kpl.
5 kpl.
1 kpl.
2
25
26
27
28
29
30
31
32
33
34
35
- Odbiornik sterujący roletami – do zdalnego sterowania silnikiem elektrycznym
.230V za pomocą sygnału sterującego – 2kpl
- Przycisk do rolet z blokadą elektryczną – 2kpl
- Moduł do radiowego sterowania instalacją z ekranu dotykowego –
wyposażony w port komunikacyjny USB – 1szt
System sterowania programowalny z komputera z oprogramowania
systemowego.
Integracja z systemem centralnego sterowania urządzeniami AV
Przyłącze z gniazdami AV montowane na ścianie - wyposażone w gniazda AV
Przyłącze ścienne
do dołączenia laptopa – XGA/audio
Przyłącze stołowe z gniazdami AV montowane w blat stołu konferencyjnego –
mechanizm umożliwiający otwieranie przyłącza - pokrywa uchylna; w stanie
Przyłącze stołowe
spoczynku - pokrywa przyłącza zlicowana z blatem stołu; Przyłącze
z gniazdami AV
wyposażone w gniazda AV, teletechniczne i zasilające: 1x230V, 2xRJ45,
XGA/audio.
Szafa AV
Szafa meblowa z możliwością montażu urządzeń typu rack 19”.
min. Peszle, kanały kablowe, uchwyty mocujące, elementy montażowe, złącza
Akcesoria montażowe
DB15, DB9, BNC, cinch, jack, XLR, emitery podczerwieni itp.
Wyposażenie rozdzielni
Wyposażenie rozdzielni elektrycznej w niezbędne moduły do zabezpieczenia
elektrycznej
linii zasilających do urządzeń AV
Wykonanie okablowania sygnałowego do urządzeń AV – wideoprojektory,
przyłącza sygnałowe, zestawy głośnikowe, urządzenia w szafie sprzętowej AV
Wykonanie okablowania zasilającego urządzenia AV – wideoprojektory, ekrany
Okablowanie sygnałowe i
projekcyjne, szafa sprzętowa AV
zasilające
Kable wizyjne analogowe RGBHV, YC, Video; kable foniczne, mikrofonowe i
głośnikowe; Kable sterujące do urządzeń AV i oświetlenia;
Kable zasilające do urządzeń AV
Montaż rolet
Demontaż starych rolet, montaż i uruchomienie rolet zaciemniających
Montaż uchwytów montażowych, szafy sprzętowej oraz urządzeń
Montaż urządzeń
poszczególnych systemów
Zaprogramowanie urządzeń Zaprogramowanie ekranu sterującego i zaprogramowanie jednostki centralnej;
systemu sterowania
Zaprogramowanie systemu sterowania oświetleniem ogólnym
Uruchomienie systemów i
Uruchomienie systemów - kalibracja urządzeń - ustawienie optymalnych
integracja z systemem
centralnego sterowania –
parametrów - zestrojenie systemu nagłośnienia - ustawienie scen świetlnych
testowanie
Wykonanie prac
Bruzdowanie tras kablowych, rekonstrukcja sufitu, naprawa tynków i sztukaterii,
budowlanych
malowanie sufitu itp.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
1 kpl.
3
