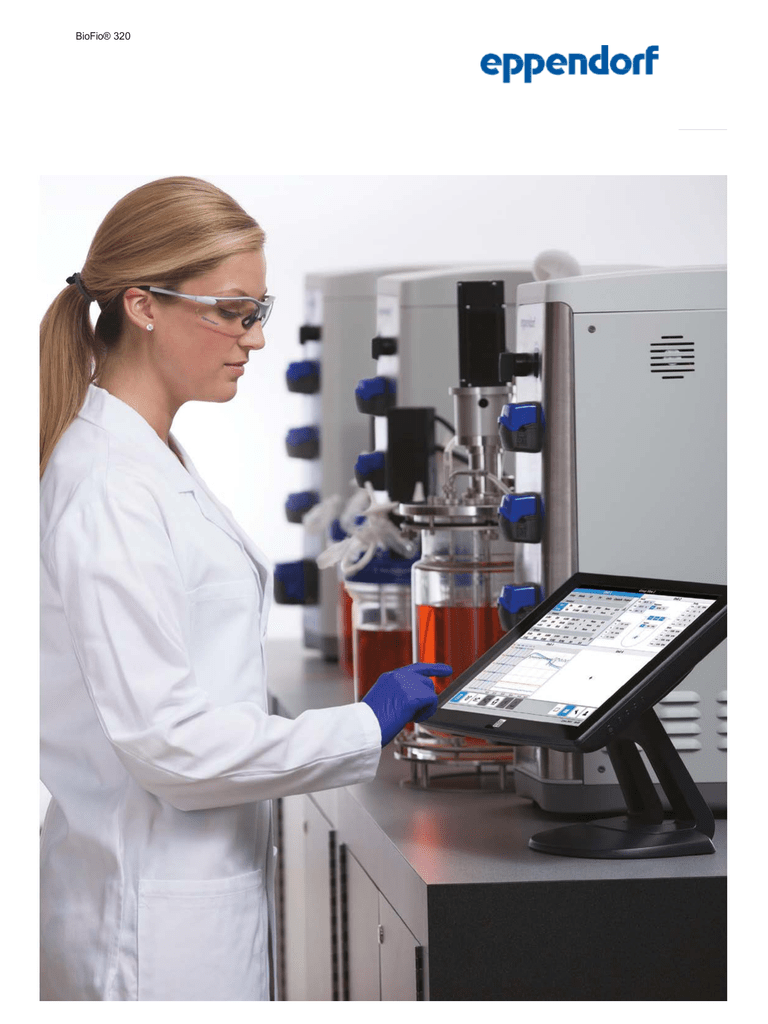

BioFio® 320
The Smarter Solution
BioFlo ® 320
Efekt rozwoju
BioFlo 320 to następca popularnego systemu BioFlo 310, wyposażony w nowe, intuicyjne w
obsłudze oprogramowanie, konsolę sterującą, oraz wzbogacony o najnowsze technologie
pomiarowe. Uniwersalna koncepcja systemu umożliwia prowadzenie fermentacji lub hodowli
komórkowych w zbiornikach o pojemności od 250 ml do 40 litrów.
Elastyczna konfiguracja
> Szeroki wybór zbiorników przeznaczonych do
autoklawowania oraz jednorazowych naczyń BioBLU®
zapewnia dopasowanie systemu do wymagań hodowli.
> Do prowadzenia hodowli w trybie ciągłym Eppendorf
opracował mieszadła typu packed-bed oraz cell lift
> Zastosowanie uniwersalnych podłączeń dla
analogowych lub cyfrowych czujników Mettler Toledo®
upraszcza wybór sensorów
> Dodatkowe termiczno-masowe kontrolery przepływu
gazów mogą zostać zainstalowane bez potrzeby
ingerencji producenta.
Duże możliwości
> Zbiorniki o pojemności od 250 mL do 40 L mogą być
obsługiwane przez jeden wspólny sterownik
> Mieszadło napędzane silnikiem o wysokiej mocy
sprzężonym bezpośrednio lub magnetycznie.
> Do 6 zintegrowanych z systemem pomp mogących
pracować w trybie zmiennej prędkości obrotowej.
> Interfejs LAN umożliwia bezpośrednią komunikację do 8
systemów BioFlo 320 jednocześnie, zdalną kontrolę
parametrów hodowli oraz współpracę z
oprogramowaniem typu SCADA.
Uniwersalny algorytm kontroli gazów umożliwia bez żadnych
ograniczeń hodowlę drobnoustrojów i komórek
eukariotycznych
Solidna konstrukcja
> Obudowa sterownika jest wykonana w dużej części ze
stali nierdzewnej
> Oszczędność miejsca w laboratorium dzięki lewej
lub prawej orientacji sterownika
> Delikatne układy elektroniczne są chronione przed
wilgocią dzięki zastosowaniu gniazd o stopniu
ochronności IP68 raz IP 22
2
4
BioFlo ® 320
Cztery uniwersalne złącza
dla analogowych lub
cyfrowych sond
pomiarowych
ISM Mettler Toledo.
Bezpośredni lub
magnetyczny napęd
mieszadła z możliwością
zmiany kierunku
obrotów
Jeden sterownik
może kontrolować
do ośmiu jednostek
roboczych
jednocześnie.
Liczba kontrolerów TMFC
zainstalowanych w
wymiennych szufladach,
może być łatwo
zmieniona zgodnie z
potrzebami użytkownika.
Zwarta koncepcja
konstrukcyjna sterownika otaczającego zbiornik z lewej lub prawej
strony, ogranicza ilość
miejsca zajmowanego na
stole laboratoryjnym.
Pompy o zmiennej lub
stałej prędkości
obrotowej mogą
pracować zgodnie lub
przeciwnie do ruchu
wskazówek zegara
Szesnaście wymiennych
autoklawowalnych naczyń
oraz linia jednorazowych
zbiorników BioBLU
Panele wykonane ze
szczotkowanej stali
nierdzewnej są
odporne na korozję
Niewielkie wymiary ... istotne konsekwencje
Zarówno w laboratoriach badawczych jak i pomieszczeniach produkcyjnych, dostępna powierzchnia jest istotnym
czynnikiem podczas wyboru urządzenia. BioFlo 320 zapewnia elastyczność konfiguracji oraz maksymalną
funkcjonalność wykorzystując jedynie część cennej powierzchni, zajmowanej przez podobne systemy. Fakt ten oznacza
większą wydajność oraz produktywność przy niższych kosztach stałych.
BioFlo ® 320
Jednorazowe zbiorniki BioBLU®
> BF320 może współpracować ze zbiornikami BioBLU o pojemności 250 mL – 40 L,
włączając w to BioBLU 5p, zawierający złoże hodowlane
> Optyczna technologia pomiaru pH
> Grzałki płaszczowe zapewniają precyzyjną kontrole temperatury hodowli
oraz gazów wylotowych
> Wyposażone we wbudowane mieszadło zbiorniki o sztywnych ścianach posiadają
wiele przewag w stosunku do pojemników w formie worków:
> Eliminują możliwość powstania rozdarć, dziur i zagnieceń podczas instalacji.
> Jednowarstwowy polimer redukuje niepewność odnośnie wypłukiwania i
ekstrakcji składników ściany zbiornika oraz pozwala uniknąć działań
prewencyjnych takich jak wstępne przepłukiwanie medium hodowlanym.
Zaawansowane oprogramowanie
> Jeden sterownik może kontrolować do ośmiu jednostek roboczych
jednocześnie.
> Kontrola mieszania gazów uproszczona dzięki automatycznym
algorytmom (4-gazy, 3-gazy,wzbogacanie O2, wzbogacanie N2 )
> Nowa funkcja dziesięciostopniowych kaskad ułatwia tworzenie
skomplikowanych strategii regulacji procesu.
> Wbudowany zegar czasu procesu
> Wyświetlanie do dwunastu wykresów parametrów hodowli
jednocześnie.
> Zdalny dostęp poprzez PC, tablet lub smartfon
Inteligentne czujniki
> Platforma ISM (Intelligent Sensor Management) f i rmy Mettler Toledo
> Uniwersalne podłączenia dla czterech czujników analogowych lub cyfrowych
ISM)
> pH: analogowy lub c (ISM)
> DO: analogowy lub cyfrowy (ISM)
> Optyczny DO: cyfrowy (ISM)
> Redox: analogowy lub cyfrowy (ISM)
> CO2: cyfrowy (ISM)
> Wbudowana diagnostyka informuje z wyprzedzeniem o stanie
czujników
Zastosowania
> Uniwersalna kontrola dla hodowli komórek
ssaczych, owadzich roślinnych, bakteryjnych,
macierzystych oraz glonów.
> Pakiety walidacyjne dla procedur GMP
> Odpowiednie do stosowania we wszystkich
rodzajach laboratoriów - od akademickich do
produkcji pilotowej
> Batch, fed-batch, perfuzja, process ciągły
> Wytwarzanie produktów sekrecyjnych,
szczepionek, i przeciwciał monoklonalnych
> Przygotowanie inoculum dla systemów pilotowych
> Badania i wytwarzanie biopaliw
> Modelowanie skali hodowli
> Hodowle zawiesinowe i immobilizowane
> Procesy mikroaerobowe, anaerobowe,
egzotermiczna fermentacja
> Specjalizowane mieszadła o n is k im lu b
z er o wy m wsp ó łc zy nn iku ta rc ia
> Żywność i napoje
> Procesy chemiczne
5
6
BioFlo ® 320
BioFlo 320 Dane techniczne
Sterownik
Wymiary (S x G x W)
Masa
Ekran dotykowy
Komunikacja
Wymagania instalacyjne
40.6 x 40.6 x 66.0 cm
32 kg
38.1 cm (15 in) czujniki pojemnościowe
2 x USB (aktualizacja oprogramowania, komunikacja szeregowa)
Ethernet (SCADA, sieć IP)
3 x we./wy. analogowe (konfiurowane jako 4 – 20 mA/0 – 5 V / 0 – 10
Złącze
Parametry
Zasilanie
Woda
Gazy (Powietrze, O2, N2, CO2)
IEC
Stalowe szybkozłącza
Wtykowe
Wylot gazów
Warunki otoczenia
Wysokość
Mieszanie
Napęd bezpośredni
Napęd magnetyczny (zbiorniki
autoklawowalne)
0.5 psig (0.035 bar)
10 – 30 °C, do 80 % RH, niekondensujące
2000 m npm
Napęd magnetyczny (zbiorniki
jednorazowe)
100 – 120/208 – 240 VAC, 50/60 Hz, 20 A, jedna faza
10 psig (0.69 bar)
Autoklawowalne
Jednorazowe
10 psig (0.69 bar)
6 psig (0.44 bar)
25 – 1200 obr./min. (wszystkie zbiorniki )
1 L, 3 L, lub 5 L: 25 – 500 obr./min.
10 L: 25 – 150 obr./min.
BioBLU 1f: 25 – 1200 obr./min.
BioBLU 1c: 25 – 500 obr./min
BioBLU 5c & 14c: 25 – 200 obr./min.
BioBLU 50c: 25 – 150 obr./min.
Temperatura
Wersja z płaszczem wodnym
Wersja z wymiennikiem stalowym
Zbiorniki jednorazowe
Czujnik
Gazy
od 5 °C powyżej temp. chłodziwa do 55 °C powyżej temp otoczenia (80 °C max)
od 5 °C powyżej temp. chłodziwa do 65 °C p ow yże j te mp o toc ze ni a (90 °C max; 85 °C max dla 10 L)
5 °C powyżej temp. chłodziwa do 40 °C (60 °C max dla BioBLU 1)
Pt100
System główny
Nawarstwianie
Czujniki
pH
Optyczny pH
DO
Optyczny DO
Redox
CO2
1, 3, lub 4 TMFC; dysza kołowa lub spiek
1 TMFC; dysza w przestrzeni nad pożywką
Komunikacja
Zakres pomiaru
Analogowa lub cyfrowa MT ISM
2 – 12
6–8
Cyfrowa (Presens)
0 – 200 %
Analogowa lub cyfrowa MT ISM
Cyfrowa MT ISM
0 – 200 %
Analogowa lub cyfrowa MT ISM
(-)2000 mV – (+)2000 mV
Cyfrowa ISM
0 – 100 %
Typ głowicy
Regulowane obroty
Watson-Marlow 114DV
5 – 25 obr./min.
Watson-Marlow 314D
20 – 100 rpm
Watson-Marlow 120U/DV
0.1 – 200 rpm
Pompy
Pompy 1, 2, & 3
Pompa 4 (opcjonalna)
Zewnętrzne pompy 1 & 2
Zastrzega się możliwość zmian.
Stałe obroty
25 obr./min. (0 – 100 % cyklu pracy)
100 obr./min. (0 – 100 % cyklu
N/D
BioFlo ® 320
Dane techniczne zbiorników
Zbiorniki autoklawowalne
Zbiornik
Objętość całkowita
Objętość robocza
Typ zbiornika
Materiał
Mieszadła
1L
3L
5L
10 L
2.5 L
5.0 L
7.5 L
14.0 L
0.6 – 1.9 L
1.3 – 3.8 L
1.9 – 5.6 L
3.5 – 10.5 L
Półsferyczny wymiennik ze stali nierdzewnej lub płaszcz wodny
Szkło borokrzemianowe, 316L
Napęd bezpośredni
Napęd magnetyczny
Wymiary (ze skraplaczem par wylotowych)
Z wymiennikiem stalowym
Średnica zewnętrzna
Rushton, pitched blade lub śruba okrętowa
pitched blade, śruba okrętowa, filtr odśrodkowy, cell lift, koszowe
Wysokość ( bez filtru wylotowego
Z płaszczem wodnym
Średnica zewnętrzna
Wysokość ( bez filtru wylotowego
Liczba portów pokrywy
6 mm
PG 13.5
19 mm
Razem
Zalecana długość czujników (mm)
Czujnik
pH*
pH (hodowla na podłożu)
DO*
DO (hodowla na podłożu)
Redox*
CO2*
Zbiorniki jednorazowe
BioBLU 1c/f
Zbiornik
1.3 L
Objetość całkowita
Objętość robocza
0.25 – 1.25 L
Typ
Mieszadło
Napęd magnetyczny
Zalecane długości czujników (mm)
pH (EC)*
120
DO
120
Redox*
120
CO2*
120
22.9 cm
9.0 in
70.4 cm
27.7 in
25.6 cm
10.1 in
73.6 cm
29.0 in
29.3 cm
11.5 in
79.5 cm
31.3 in
21.6 cm
8.5 in
68.1 cm
26.8 in
23.1 cm
9.1 in
74.7 cm
29.4 in
27.7 cm
10.9 in
78.1 cm
30.7 in
32.3 cm
12.7 in
84.8 cm
33.4 in
1
9
0
10
3
10
1
14
3
12
1
16
3
12
1
16
200
200
220
120
200
225
200
220
120
200
225
200
320
220
200
325
225
320
220
325
220
220
320
320
BioBLU 1c/f
BioBLU 5c
1.3 L
5L
0.32 – 1.25 L
0.25 – 3.75 L
Walec o sztywnych ścianach, z
120
120
120
120
*Wymaga uchwytu (M1287-5030), 2 szt. dostarczane w zestawie przyłączeniowym (Vessel Connection Kit)
Zastrzega się możliwość zmian
19.9 cm
7.8 in
64.2 cm
25.3 in
225
225
225
220
BioBLU 5p
BioBLU 14c
5L
14 L
3.75 L
3.5 – 10.5 L
wbudowanym mieszadłem
100
120
120
120
325
355
325
320
BioBLU 50
50 L
18 – 40 L
N/D
526
N/D
N/D
7
»Zapoznaj się z możliwościami
BioFlo® 320 .«
Dystrybutor
ul. Krzemieniecka 53
54-613 Wrocław
tel. 71 3580 500
[email protected]
www.eppendorf.com/BioFlo320
Mettler Toledo® is a registered trademark of Mettler Toledo AG, Switzerland. Watson-Marlow® is a registered trademark of Watson-Marlow Limited, UK.
Eppendorf ®, the Eppendorf logo, and BioBLU® are registered trademarks of Eppendorf AG, Germany. DASware® is a registered trademark of DASGIP Information and Process
Technology GmbH, Germany. BioFlo® and BioCommand® are registered trademarks of Eppendorf, Inc., USA.
U.S. Design Patents are listed on www.eppendorf.com/ip. All rights reserved, including graphics and images. Copyright © 2014 by Eppendorf AG.
Order No.: AN00111020
