Instrukcja obsługi

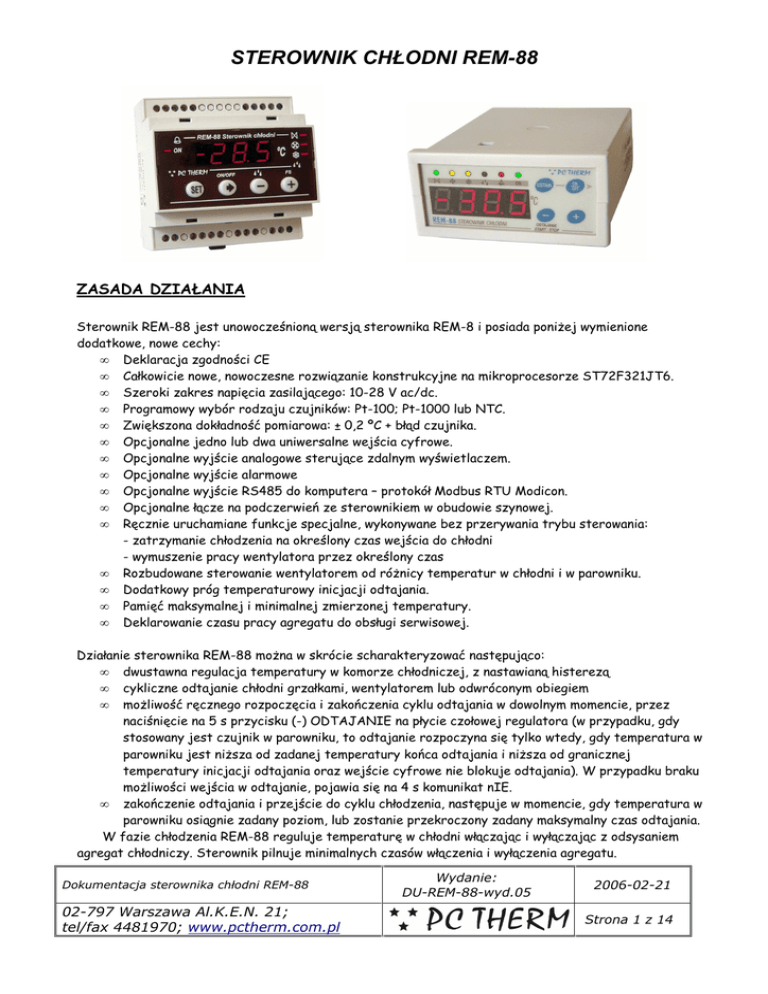

STEROWNIK CHŁODNI REM-88
ZASADA DZIAŁANIA
Sterownik REM-88 jest unowocześnioną wersją sterownika REM-8 i posiada poniżej wymienione
dodatkowe, nowe cechy:
• Deklaracja zgodności CE
• Całkowicie nowe, nowoczesne rozwiązanie konstrukcyjne na mikroprocesorze ST72F321JT6.
• Szeroki zakres napięcia zasilającego: 10-28 V ac/dc.
• Programowy wybór rodzaju czujników: Pt-100; Pt-1000 lub NTC.
• Zwiększona dokładność pomiarowa: ± 0,2 ºC + błąd czujnika.
• Opcjonalne jedno lub dwa uniwersalne wejścia cyfrowe.
• Opcjonalne wyjście analogowe sterujące zdalnym wyświetlaczem.
• Opcjonalne wyjście alarmowe
• Opcjonalne wyjście RS485 do komputera – protokół Modbus RTU Modicon.
• Opcjonalne łącze na podczerwień ze sterownikiem w obudowie szynowej.
• Ręcznie uruchamiane funkcje specjalne, wykonywane bez przerywania trybu sterowania:
- zatrzymanie chłodzenia na określony czas wejścia do chłodni
- wymuszenie pracy wentylatora przez określony czas
• Rozbudowane sterowanie wentylatorem od różnicy temperatur w chłodni i w parowniku.
• Dodatkowy próg temperaturowy inicjacji odtajania.
• Pamięć maksymalnej i minimalnej zmierzonej temperatury.
• Deklarowanie czasu pracy agregatu do obsługi serwisowej.
Działanie sterownika REM-88 można w skrócie scharakteryzować następująco:
• dwustawna regulacja temperatury w komorze chłodniczej, z nastawianą histerezą
• cykliczne odtajanie chłodni grzałkami, wentylatorem lub odwróconym obiegiem
• możliwość ręcznego rozpoczęcia i zakończenia cyklu odtajania w dowolnym momencie, przez
naciśnięcie na 5 s przycisku (-) ODTAJANIE na płycie czołowej regulatora (w przypadku, gdy
stosowany jest czujnik w parowniku, to odtajanie rozpoczyna się tylko wtedy, gdy temperatura w
parowniku jest niższa od zadanej temperatury końca odtajania i niższa od granicznej
temperatury inicjacji odtajania oraz wejście cyfrowe nie blokuje odtajania). W przypadku braku
możliwości wejścia w odtajanie, pojawia się na 4 s komunikat nIE.
• zakończenie odtajania i przejście do cyklu chłodzenia, następuje w momencie, gdy temperatura w
parowniku osiągnie zadany poziom, lub zostanie przekroczony zadany maksymalny czas odtajania.
W fazie chłodzenia REM-88 reguluje temperaturę w chłodni włączając i wyłączając z odsysaniem
agregat chłodniczy. Sterownik pilnuje minimalnych czasów włączenia i wyłączenia agregatu.
Dokumentacja sterownika chłodni REM-88
02-797 Warszawa Al.K.E.N. 21;
tel/fax 4481970; www.pctherm.com.pl
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 1 z 14
W czasie postoju agregatu sterownik włącza cyklicznie wentylatory w przypadku, gdy różnica
temperatur czujników w chłodni i w parowniku mieści się między progami ustawianymi w konfiguracji. Dla
dużej różnicy temperatur, powyżej górnego progu, wentylatory pracują ciągle, natomiast dla różnicy
poniżej dolnego progu przestają pracować.
Faza odtajania inicjowana jest w momencie zliczenia czasu cyklu lub ręcznie. Dla odtajania grzałkami
lub odwróconym obiegiem, po osiągnięciu przez parownik temperatury granicznej, występują dwie fazy
przejściowe: ociekanie i opóźnienie włączenia wentylatorów.
Sterownik może znajdować się w jednym z czterech trybów pracy:
Dla użytkownika :
• WYŁĄCZENIE - sygnalizowany okresowo pojawiającym się komunikatem OFF
• STEROWANIE - sygnalizowany na początku komunikatem On i świeceniem diody „ON” – dioda
ta miga, w przypadku aktywnego wpływu wejść cyfrowych na algorytm sterowania.
Tylko dla instalatora : KONFIGURACJA; tylko dla producenta: TESTOWANIE
W każdym trybie można przeglądać i modyfikować pewne parametry. Na wyświetlaczu wyświetlany
jest numer parametru (1,5 s) i jego wartość (5 s). Wyboru parametru dokonuje się za pomocą przycisku +
lub - . Jeżeli parametr można modyfikować to naciśnięcie przycisku SET, powoduje wejście w tryb edycji
tego parametru.
Zadawanie wszystkich parametrów sterownika, oprócz sposobu odtajania, jest typu on-line, tzn. nie
powoduje przerwania aktualnie wykonywanego sterowania.
Regulator REM-88 po każdym włączeniu zasilania znajduje się przez 30 s w trybie testowania, po
czym przechodzi do fazy, w której był przed wyłączeniem zasilania. Czas cyklu pamiętany jest z
dokładnością 1 min.
WYŁĄCZENIE
Aby wejść w tryb wyłączenia z dowolnego innego trybu pracy wystarczy nacisnąć przycisk ON/OFF na 5
s. W trybie tym wszystkie przekaźniki sterujące, są wyłączone.
Można dokonywać pomiarów temperatury w komorze i parowniku oraz przejść do konfiguracji
sterownika, po naciśnięciu na 2 s kombinacji ON/OFF i SET, podaniu hasła i naciśnięciu SET.
W stanie OFF na przemian z pomiarami wyświetlany jest komunikat OFF (w cyklu 1,5 s na 6,5 s).
STEROWANIE
Aby przejść z trybu wyłączenia do trybu sterowania, należy nacisnąć na 5 s przycisk ON/OFF.
W trybie tym można zmieniać parametry użytkownika i konfigurację.
REM-88 rozpoczyna sterowanie od fazy chłodzenia, w której agregat jest wyłączony lub załączony,
zależnie od temperatury w komorze chłodniczej. Wyłączanie agregatu wykonywane jest zawsze z
odsysaniem o zadanym czasie. W czasie postoju możliwe jest cykliczne załączanie wentylatora.
Z uwagi na to, że można zadawać minimalny czas między wyłączeniem a włączeniem agregatu, może
zdarzyć się, że agregat nie jest włączany mimo zbyt wysokiej temperatury w komorze chłodzącej. Stan
taki jest sygnalizowany miganiem zielonej diody na płycie czołowej regulatora, oznaczającej pracę
agregatu (podobnie jest też dla czasu minimalnego załączenia). Działanie takie, ma zawsze miejsce po
włączeniu regulatora do sieci lub włączeniu sterowania, gdy parametr określający minimalny czas między
wyłączeniem a załączeniem agregatu jest większy od 0.
W fazie chłodzenia liczony jest czas cyklu jako rzeczywisty czas pracy agregatu, lub jako czas
bieżący. Ten drugi przypadek umożliwia wykonywanie odtajania dokładnie, co określony czas.
Po zliczeniu zadanego czasu cyklu inicjowane jest odtajanie. Rozpoczęcie cyklu odtajania może zostać
opóźnione ze względu na konieczność odczekania zadanego czasu (odsysanie) między zamknięciem zaworu
czynnika chłodzącego a wyłączeniem agregatu i wentylatora.
Stan taki jest sygnalizowany miganiem czerwonej diody na płycie czołowej regulatora, oznaczającej
włączenie grzałek. Faza odtajania kończy się, gdy temperatura czujnika w parowniku osiągnie zadaną
wartość lub upłynie zaprogramowany maksymalny czas odtajania.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 2 z 14
Gdy czas odtajania przekroczy zadaną maksymalną wartość to stan ten może być sygnalizowany jako
błąd, a regulator rozpoczyna nowy cykl chłodzenia.
Faza odtajania może mieć różny przebieg, w zależności od zadanego sposobu odtajania. Trzy sposoby
odtajania: grzałkami, wentylatorem i przez odwrócony obieg, są pokazane na załączonych wykresach. Dla
odtajania grzałkami i przez odwrócony obieg, między właściwym odtajaniem a fazą chłodzenia, występują
dwie fazy przejściowe.
Ociekanie (sygnalizowane miganiem diod zawór i chłodzenie) ma spowodować spłynięcie kropel wody z
parownika do ociekacza, zanim zostaną zmrożone przez włączenie agregatu. W czasie ociekania można
zastosować krótkie, jednorazowe włączenie wentylatora, celem oderwania kropel wody od lamel.
Po ociekaniu występuje faza opóźnienia wentylatora. Pracujący agregat powoduje obniżenie temperatury
chłodnicy i włączony z opóźnieniem wentylator, nie wdmuchuje już do komory ciepłego powietrza. Jeżeli
temperatura w parowniku jest niska, to sterownik pomija lub skraca fazę opóźnienia wentylatora.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 3 z 14
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 4 z 14
SYGNALIZACJA STANÓW AWARYJNYCH
Sterownik sygnalizuje wszystkie stany awaryjne dźwiękowo oraz pokazuje komunikat AL bądź Err i
numer błędu lub alarmu.
Nr błędu
Err1
Err2
AL1
AL2
AL3
AL4
AL5
AL6
SEru
Znaczenie
Uszkodzony czujnik temp. w komorze - temp. poza zakresem pomiarowym.
Nie daje się kasować, znika po naprawie.
Uszkodzony czujnik temp. w parowniku - temp. poza zakresem pomiarowym.
Nie daje się kasować, znika po naprawie.
Błąd ten nie jest sygnalizowany, gdy parametr P18 ma wartość 0.
Błędna temperatura w komorze. Sygnalizuje, że wcześniej występował błąd Err1. Jeżeli
Err1 występuje w dalszym ciągu, to alarm ten nie jest sygnalizowany.
Kasowany przyciskiem (ON/OFF).
Przekroczenie maksymalnego czasu odtajania. Alarm ten nie jest aktywowany, gdy
wybrane jest odtajanie wentylatorami oraz gdy par. P18=0.
Przekroczenie górnego progu alarmowego - temperatura za wysoka. Alarm nie jest
sygnalizowany przez zadany czas, po uruchomieniu sterowania, po zakończonym
odtajaniu i po ręcznym skasowaniu. Nie jest sygnalizowany, gdy występuje błąd Err1 lub
alarm AL1. Kasowany przyciskiem (ON/OFF).
Przekroczenie dolnego progu alarmowego - temperatura za niska.
Alarm nie jest sygnalizowany przez zadany czas, po uruchomieniu sterowania, po
zakończonym odtajaniu i po ręcznym skasowaniu.
Nie jest sygnalizowany, gdy występuje błąd Err1 lub alarm AL1.
Błąd wewnętrzny sterownika. Może spowodować wyłączenie sterowania.
Alarm zewnętrzny.
Powoduje wyłączenie sterowania i przejście do trybu OFF, jeżeli P37 (P39)=0. Daje się
skasować przyciskiem (ON/OFF) tylko, jeżeli zniknie sygnał zewnętrzny.
Oznacza upłynięcie czasu serwisowego. Pojawia się cały czas, gdy P43=0. Nie daje się
skasować.
W każdym powyższym przypadku naciśnięcie przycisku (ON/OFF) kasuje wyjście alarmowe OCal
(również dla Err1, Err2, AL6 i Seru).
Alarmy kasowane są przyciskiem ON/OFF w momencie wyświetlania komunikatu.
OPIS DZIAŁANIA FUNKCJI SPECJALNYCH FS.
Funkcję specjalną FS wywołuje się poprzez przyciśnięcie na 5 s przycisku (+).
Pojawia się migający numer funkcji, który aktualnie można ustawić na 0 lub 1.
Po wybraniu numeru funkcji należy nacisnąć przycisk SET i wpisać czas działania funkcji w minutach od 0
do 99. Ponowne naciśnięcie przycisku SET powoduje uruchomienie działania funkcji specjalnej.
a/ Funkcja FS0 powoduje wyłączenie chłodzenia (typowo z odsysaniem) i blokuje sterowanie
wentylatorem, aż upłynie zadany czas FS. Inicjowane odtajanie kończy działanie funkcji FS przed
czasem. Przy konfliktach wejścia cyfrowe mają niższy priorytet.
Inicjacja tej funkcji jest sygnalizowana pojawieniem się dwóch komunikatów: StOP, CHtO.
W czasie wykonywania funkcji specjalnej wyświetlany jest, co minutę komunikat FSxx, pokazujący
czas xx, jaki pozostał do zakończenia wykonywania tej funkcji.
Koniec działania funkcji jest sygnalizowany komunikatem End.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 5 z 14
b/ Funkcja FS1 powoduje załączenie wentylatora na ustawiony czas (algorytm sterowania agregatem w
trybie ON działa cały czas). Ewentualne odtajanie czeka i zostaje uruchomione zaraz po zakończeniu
aktywności funkcji. Jeżeli w trakcie aktywności FS nastąpi wyjście do OFF, to wentylator dalej
pozostaje załączony aż do upłynięcia czasu funkcji.
Inicjacja tej funkcji jest sygnalizowana przez 2 s komunikatem w postaci symbolu działania
wentylatorów: Ξ Ξ Ξ Ξ .
W czasie wykonywania funkcji specjalnej wyświetlany jest, co minutę komunikat FSxx, pokazujący
czas xx, jaki pozostał do zakończenia wykonywania tej funkcji.
Koniec działania funkcji jest sygnalizowany komunikatem End.
W czasie aktywności FS ponowne naciśnięcie przycisku (+) na 5 s powoduje zakończenie FS przed
czasem, wyświetlenie komunikatu: End i powrót do normalnego algorytmu.
PARAMETRY TECHNICZNE:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Zakres napięcia zasilającego: 10-28 V ac/dc.
Pobór mocy: dla modeli bez RS485 i bez wyjścia analogowego 3,5 VA, dla wersji pełnej 4,8 VA
Regulator klasy II; napięcie probiercze 3750 V
REM-88 jest elektronicznym regulatorem termostatycznym (termostatem) z dodatkowymi
funkcjami sterującymi.
Charakterystyka działania automatycznego 1B
Oprogramowanie klasy A
Temperatura otoczenia -10… 20 … 50 ºC
Temperatura transportu i magazynowania: -20 … +70 °C
Wilgotność względna otoczenia: max. 85% (bez kondensacji pary wodnej)
Wysokość do 2000 m n.p.m.
Zewnętrzne pole magnetyczne < 400A/m
Wyświetlacz 4 cyfrowy LED
Sygnalizacja świetlna (diody LED) załączenia przekaźników + alarm + sygnalizacja sterowania
Regulator zbudowany jest w oparciu o mikroprocesor ST72F321J7T6 z zegarem 4 MHz.
Regulatory są pakowane w indywidualne opakowania z tektury falistej.
REM-88 spełnia wymagania norm zharmonizowanych z dyrektywami UE:
1. Dyrektywa niskonapięciowa 73/23/EEC i 93/68/EEC.
2. Dyrektywa dotycząca kompatybilności elektromagnetycznej 89/336/EEC i 93/68/EEC.
PN-EN 60730. Automatyczne regulatory elektryczne do użytku domowego i podobnego. Część 1:
Wymagania ogólne. Część 2-9: Wymagania szczegółowe dotyczące regulatorów z czujnikami temperatury,
oraz PN-EN 61000-3-2: 2004; PN-EN 61000-3-3:1997+A1:2003;
POMIARY
•
•
•
Czas nagrzewania: 30 min
Dwa oporowe czujniki temperatury dołączane zewnętrznie
2 wejścia pomiarowe (3 przewodowe: K1, K2): Pt100 (PN-EN 60751+A2), Pt1000, NTC,
- Czas pełnego cyklu pomiarowego 2 kanałów: 0,72 s; czas pomiaru jednej próbki: 0,08 s.
- zakres pomiarowy dla Pt100 i Pt1000 -100…+100 st. C;
dla NTC -50…+100 st. C charakterystyka typu CAREL
- programowy wybór typu czujnika oporowego Pt100 albo Pt1000, albo NTC (z równolegle
podłączonym rezystorem 10,0 kohm, 0,01%, 5ppm – dołączany na życzenie). Maksymalna długość
przewodów czujnikowych: 100 m.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 6 z 14
•
Niedokładność pomiarów: dla Pt-100 i Pt-1000: +/- 0,2 ºC + błąd czujnika
dla NTC: +/- 0,5 ºC + błąd czujnika ( z równoległym rezystorem 10,0 kohm, 0,01%, 5ppm}
• Prąd pomiarowy: dla Pt-100 1,5 mA; dla Pt-1000 i NTC z równoległym rezystorem 10 kohm: 0,15 mA.
• Pełzanie temperaturowe, w zależności od wersji: od 0,005 do 0,02 %/ºC;
dla wersji podstawowej z czujnikami Pt-100: 0,005 %/ºC
Tabela rezystancji czujników pomiarowych, dla wybranych przykładowo temperatur.
Temperatura Rezystancja Pt-100 Rezystancja Pt-1000
Rezyst. NTC (CAREL) bez rez. 10 kohm
-50
80,31
803,1
329 200
-40
84,27
842,7
188 400
-30
88,22
882,2
111 300
-20
92,16
921,6
67 740
-10
96,09
960,9
42 250
0
100,00
1 000,0
27 280
10
103,90
1 039,0
17 960
20
107,79
1 077,9
12 090
30
111,67
1 116,7
8 310
40
115,54
1 155,4
5 820
50
119,40
1 194,0
4 020
OPCJONALNE WEJŚCIA CYFROWE
•
Jedno lub dwa wejścia cyfrowe izolowane (1,5 kV). Wyzwolenie wejścia cyfrowego następuje po
podaniu napięcia z zakresu: 10-28 V ac/dc, zewnętrznym zestytkiem sterującym albo po odłączeniu
napiecia.
WYJŚCIA
•
•
Buzer sygnalizacyjny wewnątrz obudowy regulatora
Wyjścia sterujące: 4 przekaźniki (zwierne dla regulatora tablicowego, a przełączne dla szynowego)
o dopuszczalnych parametrach 4A/250Vac, lub 4A / 30 Vdc – podłączenia zewnętrzne do 30 m.
Zdolność łączeniowa, przy 4A/250Vac: 300 000 cykli dla obciążenia impedancyjnego cosφ=0,6.
P1- zawór, P2- wentylator, P3- chłodzenie , P4- odtajanie.
• Opcjonalne wyjście komunikacyjne RS485 (max. 1200m), izolowane galwanicznie (1,5 kV) – protokół
MODBUS RTU w standardzie MODICON ; Program do zbierania danych, kreślenia histogramów i
zdalnego konfigurowania wielu sterowników – REJESTRATOR 8.0. Możliwość wizualizacji obiektów.
• Opcjonalne wyjście OC stanu alarmowego – izolowane na 1,5 kV (aktywne dla Err1, Err2 (jeżeli
P18≠0), AL1, AL2 (jeżeli P18≠0), AL3, AL4, AL5, AL6, SEru) – do 3 m; parametry dopuszczalne
28V/40 mA (przykładowo dla U=12V minimalne obciążenie Rmin=270 Ω, a dla U=24V, Rmin=570 Ω).
Opcjonalne wyjście analogowe O1 izolowane (1,5 kV) - (retransmisja sygnału pomiarowego temperatury w
chłodni w wybranym podzakresie pomiarowym) 4-20 mA – do 200 m
Niedokładność wyjścia: 1 % ; dryft temperaturowy samego wyjścia:
0,008 %/ºC
INSTALACJA
•
•
•
•
•
•
•
•
•
Regulator przeznaczony do zastosowań przemysłowych i w obiektach lekko uprzemysłowionych..
Klasa instalacji 3.
Stopień zanieczyszczenia 2
Kategoria przepięcia III. Napięcie znamionowe udarowe 2500V.
W szafie montażowej należy zastosować dla zainstalowanego regulatora automatyczny wyłącznik
nadprądowy C 0,5 A.
Śrubowa listwa zaciskowa do przewodów max. 2,5 mm2.
Wszystkie podłączenia należy wykonywać przy wyłączonym zasilaniu.
Po zamontowaniu i założeniu osłon, zaciski przyłączeniowe muszą być niedostępne dla użytkownika.
Programowanie dozwolone po całkowitym zamontowaniu w szafach i założeniu standardowych osłon.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 7 z 14
•
•
Nr
Sposób podłączenia czujnika: trójprzewodowo – max. 100 m. Auto-kompensacja rezystancji
przewodu połączeniowego jest skuteczna dla połączeń o rezystancji jednej żyły do 25 ohmów.
Dla czujników Pt-1000 i NTC dopuszczalne jest podłączenie dwuprzewodowe. W takim przypadku,
ewentualną korektę wskazań związaną z kompensacją rezystancji przewodów można wprowadzić
zmieniając w konfiguracji wartość parametru P04. Przy występowaniu zakłóceń
elektromagnetycznych, przewód przyłączeniowy czujników powinien być ekranowany.
W przypadku występowania zakłóceń i długich przewodów czujników zaleca się zasilanie przez
transformator z uziemionym ekranem między uzwojeniami: pierwotnym i wtórnym.
W przypadku pojawiających się powolnych fluktuacji wskazań należy uziemić (najlepiej przez
kondensator o pojemności 470 nF/630V, lub większej), wspólny zacisk przyłączeniowy czujników
(masa regulatora).
Opis zacisków (opis dla konkretnej wersji - na obudowie regulatora):
Opis zacisku
REM-88/OS
Nr
Opis zacisku
REM-88/OT
Opis zacisku
Nr
1
2
3
4
5
6
Zasilanie 10-28 V ac/dc
Wyjście OC alarmu
Wejście cyfrowe 1
Masa izol. dla zac. 3, 4, 6
Wejście cyfrowe 2
16
17
18
19
20
21
RS485 A
RS485 B
Wolny
Przekaźnik 1, zawór, NC
Przekaźnik 1, zawór, NO
Przek. 2, wentylator, NC
1
2
3
4
5
6
7
8
9
10
11
12
13
Masa izol. dla zac. 3, 4, 6
Masa izol. dla zac. 10
Wolny
Wyjście analogowe 1
Czujnik 1 (komora)
Czujnik 1 (komora)
22
23
24
25
26
27
28
Przek. 2, wentylator NO
Wolny
Przekaźnik 3, agregat, NC
COM wspólny dla P1, P2, P3
Przekaźnik 3, agregat, NO
Wolny
Przekaźnik 4, odtajanie, NC
7
8
9
10
11
12
13
Masa dla czujników (
)
Czujnik 1 (komora)
Czujnik 1 (komora)
Przekaźnik 1, zawór, NO
Przekaźnik 2, wentylator NO
Przekaźnik 3, agregat, NO
29
30
Przek. 4, odtajanie, COM
Przekaźnik 4, odtajanie, NO
14
15
Przekaźnik 4, odtajanie, NO
COM wspólny dla P1,P2,P3,P4
14
15
Masa dla czujników (
Czujnik 2 (parownik)
)
Masa izol. dla zac. 2, 3
Wyj. alarm albo wej. cyfr. 2
Wej cyfr 1 albo wyj analog. 1
MONTAŻ MECHANICZNY
Regulator REM-88 wykonywany jest w dwóch rodzajach obudów:
Regulator w obudowie panelowej (tablicowej) typu REM-88/OT.
• Wymiary zewnętrzne 96 x 48 x 132 (głębokość montażu 125 mm)
• Stopień ochrony części obudowy przed tablicą IP54; od strony zacisków IP20.
• Regulator do zabudowy panelowej w otworze 92 x 44
• Po umieszczeniu regulatora w otworze, należy włożyć w jego obudowę 2 kątowniki mocujące i
dokręcić śruby.
• Maksymalna grubość tablicy mocującej: 14 mm.
• Minimalna odległość od innego urządzenia: 40 mm w pionie i 20 mm w poziomie
• Montaż w szafie, uniemożliwiającej dostęp do zacisków regulatora w trakcie normalnego
użytkowania.
Regulator w obudowie modułowej (szynowej) typu REM-88/OS.
• Wymiary zewnętrzne 87,5 x 90,5 x 58,5; 5 standardowych modułów.
• Stopień ochrony obudowy IP20.
• Regulator modułowy do zabudowy na szynie montażowej 35 mm w standardowych puszkach.
• Przed założeniem regulatora na szynę montażową należy śrubokrętem odciągnąć w dół zatrzask
mocujący.
• Montaż w szafie, uniemożliwiającej dostęp do zacisków REM-88 w trakcie normalnego użytkowania.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 8 z 14
OBSŁUGA
KLAWIATURA
4 przyciski +, - , ON/OFF (  ), SET
Dłuższe przytrzymanie przycisku + lub – powoduje szybszą zmianę numeru parametru w konfiguracji.
SET
- krótkie przyciśnięcie < 1 s umożliwia obejrzenie wartości zadanej temperatury w chłodni
- naciśnięcie na na czas > = 1 s powoduje wejście w zadawanie parametrów dopuszczonych do
zmiany na poziomie użytkownika
- powoduje wejście (i wyjście) w tryb zadawania wybranego parametru
- zatwierdza hasło
- razem z przyciskiem ON/OFF (ON/OFF i SET na 2s, hasło i SET) umożliwia
wejście w konfigurację
ON/OFF (  ) - przyciśnięcie ON/OFF na 5 s powoduje przejście ze stanu wyłączenia OFF
do stanu sterowania On lub odwrotnie, albo kończy fazę „test”
- kombinacja ON/OFF i - (ODTAJANIE) umożliwia opuszczenie trybu
zadawania (również konfiguracji) bez zapamiętania zmian
- kombinacja ON/OFF i + powoduje opuszczenie konfiguracji z zapamiętaniem
- wybór cyfry i przecinka ustawianej wartości
- kasuje alarmy
(+)
- jednokrotne naciśnięcie powoduje zwiększanie zmienianej cyfry o 1
- przyciśnięcie na 5 s powoduje uruchomienie funkcji specjalnej FS
( - ) ODTAJANIE - krótkie przyciśnięcie tego przycisku powoduje zmniejszenie ustawianej cyfry
o 1 (reakcja jak dla przycisku - )
- przyciśnięcie w trybie sterowania na 5 s powoduje uruchomienie lub
zakończenie fazy odtajania
• Jeżeli w opisie podane są dwa przyciski to znaczy, że należy je przycisnąć jednocześnie w podanej
kolejności.
• Na poziomie użytkownika pokazywana zawsze jest temp. w chłodni (tCH).
Naciśnięcie + (lub –) spowoduje kolejne wyświetlanie, poniższych wartości:
- temperatura w parowniku (tPAr) – na 1,5 s komunikat tPAr i jej wartość na 10 s (po tym czasie
następuje automatyczny powrót do pomiaru temp. w chłodni – komunikat na 1,5s tCH)
- zadany czas cyklu - na 1,5 s komunikat odtS i jego wartość na 10 s (po tym czasie następuje
automatyczny powrót do pomiaru temp. w chłodni – komunikat na 1,5 s tCH)
- bieżący czas cyklu – na 1,5 s komunikat odtP i jego wartość na 10 s (po tym czasie następuje
automatyczny powrót do pomiaru temp. w chłodni – komunikat na 1,5s tCH)
Zadawanie dostępnych (po ustawieniu w konfiguracji) parametrów na poziomie użytkownika:
• SET na 1 s – wejście w zadawanie 1 wartości wiodącej (temp. w chłodni), na ok. 1,5 s pojawia się
komunikat rCH, po ustawieniu cyfr (miga zmieniana cyfra; ON/OFF wybór cyfry; +/- zmiana
wartości) należy zatwierdzić przez naciśnięcie SET
• Następuje powrót do pomiarów lub w przypadku dostępnej do zadawania 2 wartości (histereza P3),
na ok. 1,5 s pojawia się komunikat hiSt i pojawia się ona na wyświetlaczu. Po ustawieniu cyfr należy
zatwierdzić zadaną wartość przez naciśnięcie SET.
• Następuje powrót do pomiarów lub w przypadku dostępnej do zadawania 3 wartości (czas cyklu
odtajania), na ok. 1,5 s pojawia się komunikat odtS i pojawia się ona na wyświetlaczu. Po ustawieniu
cyfr należy zatwierdzić zadaną wartość przez naciśnięcie SET.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 9 z 14
•
•
•
•
Następuje powrót do pomiarów lub w przypadku dostępnej do zadawania 4 wartości (max. Czas
odtajania), na ok. 1,5 s pojawia się komunikat odtE i pojawia się ona na wyświetlaczu. Po ustawieniu
cyfr należy zatwierdzić zadaną wartość przez naciśnięcie SET.
Następuje powrót do pomiarów lub w przypadku dostępnej do zadawania (tylko w trybie OFF) 5
wartości (sposób odtajania), na ok. 1,5 s pojawia się komunikat odtO i pojawia się na wyświetlaczu
symbol sposobu odtajania. Użycie +/- powoduje zmianę pokazywanego symbolu. Po ustawieniu
właściwego symbolu odtajania należy zatwierdzić wybór przez naciśnięcie SET (powrót do pomiarów).
Powrót do pomiarów następuje automatycznie bez zapamiętania w przypadku braku SET przez 2 min.
ON/OFF i SET - zakończenie zadawania po dowolnym parametrze
KALIBRACJA WYJŚCIA ANALOGOWEGO
Wejście do trybu kalibracji wyjścia analogowego - tak jak do konfiguracji tylko z hasłem -555
Do ustawienia są 4 parametry:
1. t Lo - temperatura dolna zakresu (do sygnalizacji błędu pomiarowego)
2. o Lo - korekta temperatury dolnej (-30.0...+30.0)
3. t UP - temperatura górna zakresu (do sygnalizacji błędu pomiarowego)
4. o UP - korekta temperatury górnej (-30.0...+30.0)
Obsługa taka, jak w trybie zadawania parametrów. Nie ma konieczności wychodzenia z tego trybu w celu
sprawdzenia zmian.
Procedura kalibracji:
1. Ustawić odpowiednie temperatury górną i dolną, a korekty na 0.0
2. Sprawdzić wskazania przyrządu odbierającego sygnał prądowy dla obu temperatur i wprowadzić
właściwe korekty.
Wyjście z zapamiętaniem: on/off i (+). Wyjście bez zapamiętania: on/off i (-) lub automatycznie po 2 min.
SPOSÓB ZAMAWIANIA
REM-88/Ox/Wx/RSx w wersji podstawowej posiada: 2 kanały pomiarowe; 4 przekaźniki 4A/250Vac
Opcje:
Ox = OT dla obudowy tablicowej
Ox = OS dla obudowy szynowej
Wx = W0 brak dodatkowych wejść i wyjść
Wx = W1 1 izolowane wyjście alarmowe OC i 1 izolowane wejście cyfrowe
Wx = W2 2 izolowane wejścia cyfrowe
Wx = W3 1 izolowane wejście cyfrowe 1 i izolowane wyjście analogowe 4-20 mA
Wx = W4 1 izolowane wyjście alarmowe OC i 1 izolowane wyjście analogowe 4-20 mA
Wx = W5 2 izolowane wejścia cyfrowe i 1 izolowane wyjście alarmowe OC
– W5 można wybrać tylko z OS
Wx = W6 2 izolowane wejścia cyfrowe i 1 izolowane wyjście alarmowe OC i 1 izolowane wyjście
analogowe 4-20 mA – W6 można wybrać tylko z OS
RSx = RS0 bez wyjścia komunikacyjnego RS485
RSx = RS1 z wyjściem komunikacyjnym RS485
RSx = RS2 z łączem podczerwieni (tylko dla wykonania na szynę)
Dla sterownika w obudowie szynowej łącze szeregowe na podczerwień umożliwia łatwe podłączenie
przenośnego komputera i dwukierunkową transmisję w celu np. zapisania lub odczytu konfiguracji.
Brak litery z numerem oznacza, że wybrano numer 0, przykładowo:
REM-88/OS/W0/RS0 = REM-88/OS
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 10 z 14
POZIOM KONFIGURACJI
Do konfiguracji można wejść z trybu ON i OFF. Aby wejść w tryb konfiguracji należy nacisnąć i trzymać
przez 2 s klawisze ON/OFF i SET, następnie należy wprowadzić bieżące hasło (fabrycznie 0000) i nacisnąć
SET. Złe hasło wywołuje natychmiastowy powrót.
Brak ostatniego SET przez 2 min powoduje automatyczny powrót.
W czasie konfiguracji wyświetlany jest cyklicznie:
nr parametru (ok. 1,5 s) na zmianę z jego wartością (ok. 5 s).
Zmiana parametru:
+/- wybór parametru; SET wejście w zadawanie; ON/OFF wybór cyfry; +/- zmiana wybranej cyfry; SET
zatwierdzenie zmian.
Wyjście z konfiguracji:
1- Po naciśnięciu ON/OFF i +, parametry zapisywane są do pamięci nieulotnej i następuje powrót do trybu
pracy, z którego było ostatnio wykonane przejście do konfiguracji.
2- Naciśnięcie ON/OFF i - powoduje powrót bez zapamiętania wprowadzonych zmian, do trybu, z którego
było ostatnio wykonane przejście do konfiguracji.
3- Automatycznie bez zapamiętania, jeżeli przyciski nie były używane przez 2 min.
Nr
Opis parametru
Zakres
Ust. faJedn.
P
bryczne
00
hasło
0000…9999
0000
01
Adres urządzenia z RS485
001…247
001
02
Sposób odtajania (parametr modyfikowany tylko w OFF):
ΞΞΞΞ
ҐҐҐҐ
0- wentylatorami – symbol: Ξ Ξ Ξ Ξ;
ҐҐҐҐ
1- grzałkami – symbol: Ґ Ґ Ґ Ґ ;
ooob
2- odwróconym obiegiem – symbol: ooob
03
Typ czujnika temperatury w chłodni: 0- Pt100; 1- Pt1000;
0, 1, 2
0
2- NTC (CAREL) + 10 kohm
04
Korekta temperatury w komorze
-20,0 … 20,0
0
ºC
05
Minimalna wartość zadana temp. w komorze K1
Min. K1 … P06 -50,0
ºC
06
Maksymalna wartość zadana temp. w komorze K1
P05 … max. K1 +50,0
ºC
07
Wartość zadana (bezwzględna) temperatury rCH w
Od P05 do
0,0
ºC
chłodni, przy której inicjowane jest wyłączanie agregatu.
P06
08
Histereza przekaźnika agregatu hISt
0,1 ….99,0
1,0
ºC
09
Min. czas wyłączenia agregatu; 0-parametr wyłączony
0 … 1999
180
s
Czas ten może opóźnić wejście do kolejnej fazy, jeżeli
spowodowałoby to przedwczesne uruchomienie agregatu.
10
Min. czas załączenia agregatu; 0-parametr wyłączony
0 …1999
30
s
Czas ten może opóźnić wejście do kolejnej fazy, jeżeli
spowodowałoby to przedwczesne wyłączenie agregatu.
11
Czas załączenia agregatu przy awarii czujnika w komorze
0 … 99
3
min
0 – agregat cały czas wyłączony
12
Czas wyłączenia agregatu przy awarii czujnika w komorze
0 … 99
10
min
0 – zawsze załączony – wyższy priorytet
13
Względny (+) próg górnego alarmu powyżej zadanej temp
0…40,0
10,0
ºC
w komorze; temp. za wysoką sygnalizuje AL3
14
Względny (-) próg dolnego alarmu poniżej zadanej temp w 0…40,0
10,0
ºC
komorze; temp. za niską sygnalizuje AL4
15
opóźnienie alarmów AL3 i AL4 po uruchomieniu sterowania 0 … 999
120
min
16
opóźnienie sygnalizacji alarmów AL3 i AL4 po fazie
0 … 999
60
min
odtajania i po ich skasowaniu
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 11 z 14
17
18
19
20
21
22
Komunikat wyświetlany w czasie odtajania zamiast
temperatury w chłodni:
0- aktualna temp. w chłodni tCH; 1- niezmienna temp. tCH
z początku odtajania; 2- napis: odt
Stosowanie czujnika w parowniku
0- nie – nie jest sygnalizowany błąd pomiaru temp w
parowniku Err2 i alarm AL2, faza odtajania kończy się po
zadanym max. czasie odtajania ; 1 - tak
Typ czujnika temperatury w parowniku tPAr: 0- Pt100; 1Pt1000; 2- NTC (typu CAREL) + 10 kohm
Korekta temperatury w parowniku
Temperatura w parowniku wyznaczająca koniec odtajania
0, 1, 2
0
0, 1
1
0, 1, 2
0
-20,0 … 20,0
0,0 … +35,0
0
25,0
ºC
ºC
0,0 … +35,0
1,0
ºC
0,05… 999,5
6,00
h i min
0,1
0
25
26
Graniczna temperatura w parowniku inicjacji odtajania –
powyżej tej temperatury odtajanie nie jest inicjowane.
Czas cyklu odtajania – 2 cyfry po przecinku oznaczają
minuty (początek cyklu to początek odtajania)
Sposób liczenia czasu cyklu: 0- czas pracy agregatu (z
wyłączeniem pracy agregatu w fazie odtajania);
1- czas bieżący – odtajanie występuje co tyle godzin ile
ustawiono w par. 23 określającym czas cyklu
Czas odsysania
Maksymalny czas odtajania
0 … 999
0 … 399
30
40
s
min
27
Czas ociekania
0 … 99
5
min
28
Czas pracy wentylatora w czasie ociekania
0 … 999
7
s
29
Czas, liczony od początku fazy ociekania, po którym jest
jednorazowo załączony wentylator.
Opóźnienie włączenia wentylatora po ociekaniu.
0 … 99
3
min
0 … 99
5
min
0 … 99
10
min
0 … 99
10
min
-99 … 99
2
ºC
0 … 99
7
ºC
-50,0 … +50,0
0
ºC
23
24
30
31
32
33
34
35
Czas cyklicznego załączania wentylatora przy postoju
agregatu; dla 0 wentylator nie pracuje – niezależnie od
wartości par. 32. Wyższy priorytet w sterowaniu
wentylatorem mają parametry P33 i P34.
Czas cyklicznego wyłączenia wentylatora przy postoju
agregatu, dla 0 wentylator stale załączony.
Wyższy priorytet w sterowaniu wentylatorem mają
parametry P33 i P34.
Różnica temp. w komorze i parowniku tCH-tPAr, przy
której występuje zmiana trybu pracy wentylatorów, tylko
bezpośrednio po wyłączeniu agregatu, z stałego załączenia
na działanie cykliczne.
Różnica temperatur w komorze i w parowniku tCH - tPAr,
powyżej której następuje stałe załączenie wentylatora w
czasie postoju agregatu; poniżej tej wartości wentylatory
pracują cyklicznie.
Temperatura w parowniku, poniżej której załączany jest
po ociekaniu wentylator. Jeżeli temperatura w parowniku
spada wolno, to parametr P30 może spowodować
wcześniejsze załączenie wentylatora.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 12 z 14
36
37
38
39
40
Wielkości zadawane na poziomie użytkownika,
0000…1111
odpowiednio:
1 cyfra: rCH - temp. zadana w komorze;
2 cyfra: hiSt - histereza przekaźnika agregatu;
3 cyfra: odtS - czas cyklu odtajania;
4 cyfra: odtE - max. czas odtajania i odtO – sposób
odtajania (tylko w trybie OFF)
Typ wejścia cyfrowego I
Zwarcie oznacza podanie zewnętrznego napięcia z zakresu 10-28 V ac/dc,
a rozwarcie oznacza brak tego napięcia.
0- wyłączone
1- zegar lub styk kurtyny zmieniający wartość zadaną temp. w chłodni
rCH na wartość określoną w P38 - aktywne zwarcie
2- natychmiastowy alarm zewnętrzny – aktywne rozwarcie – pojawia się
OCal + AL6 + wyłączenie do OFF jeżeli P38=0
3- zdalne przełączanie stanów ON/OFF
– zwarcie powoduje przejście do stanu ON
4- blokada odtajania - aktywne rozwarcie (odtajanie pomijane)
5- inicjacja odtajania (dodatkowe odtajanie, po którym czas cyklu jest
liczony od 0)– inicjuje zwarcie
6- wyłącznik drzwi – rozwarcie powoduje zatrzymanie chłodzenia i
wentylatorów na czas ustawiony w P38
7- blokada uruchomienia chłodzenia po odtajaniu zwarcie powoduje utrzymanie blokady aż do rozwarcia lub, gdy zwarcie
trwa za długo, do momentu aż upłynie czas ustawiony w P38.
Przedłużenie ociekania.
Wartość pomocnicza dla parametru 37.
od P05 do P06,
lub 00,01 … 99,59
Typ wejścia cyfrowego II
Zwarcie oznacza podanie zewnętrznego napięcia z zakresu 10-28 V ac/dc,
a rozwarcie oznacza brak tego napięcia.
0- wyłączone
1- zegar lub styk kurtyny zmieniający wartość zadaną temp. w chłodni
rCH na wartość określoną w P40 - aktywne zwarcie
2- natychmiastowy alarm zewnętrzny – aktywne rozwarcie – pojawia się
OCal + AL6 + wyłączenie do OFF jeżeli P40=0
3- zdalne przełączanie stanów ON/OFF
– zwarcie powoduje przejście do stanu ON
4- blokada odtajania - aktywne rozwarcie (odtajanie pomijane)
5- inicjacja odtajania (dodatkowe odtajanie, po którym czas cyklu jest
liczony od 0)– inicjuje zwarcie
6- wyłącznik drzwi – rozwarcie powoduje zatrzymanie chłodzenia i
wentylatorów na czas ustawiony w P40
7- blokada uruchomienia chłodzenia po odtajaniu zwarcie powoduje utrzymanie blokady aż do rozwarcia lub, gdy zwarcie
trwa za długo, do momentu aż upłynie czas ustawiony w P40. Przedłużenie
ociekania.
Wartość pomocnicza dla parametru 39.
od P05 do P06,
lub 00,01 … 99,59
Wydanie:
DU-REM-88-wyd.05
1000
0
0,0
ºC lub
min./s
0
0,0
ºC lub
min./s
2006-02-21
Strona 13 z 14
41
Minimalna zmierzona temperatura w chłodni K1 od
-50 …+50
Z
ºC
uruchomienia sterowania ON + P15 albo po odtajaniu +
pomiarów
P16. W czasie odtajania oraz w czasie par. 15 lub 16
po odtajaniu miga stara wartość. Naciskając SET
można skasować zawartość tego parametru.
42
Maksymalna zmierzona temperatura w chłodni K1 od
-50 …+50
Z
ºC
uruchomienia sterowania ON + P15 albo po odtajaniu +
pomiarów
P16. W czasie odtajania oraz w czasie par. 15 lub 16
po odtajaniu miga stara wartość. Naciskając SET
można skasować zawartość tego parametru.
43
Czas serwisu.
0…9999
9999
h
Dla 9999 – funkcja wyłączona. Dla 0 – wyświetlany
jest komunikat SEru, wezwania serwisu.
Sterownik po każdej godzinie pracy agregatu
zmniejsza o 1 wartość P43, aż do 0.
Poniżej określone są reakcje sterownika przy wyborze tych samych wartości parametrów P37=P39:
•
•
P37=P39=0 oba wejścia nie działają
P37=P39=1
- gdy oba wejścia zwarte oraz gdy wejście 1 zwarte i wejście 2 rozwarte to obowiązuje parametr
P38
- gdy wejście 1 rozwarte i wejście 2 zwarte to obowiązuje parametr P40
• P37=P39=2 oba wejścia działają równolegle
• P37=P39=3 sterownik reaguje tylko na wejście 1
Poniżej określone są reakcje sterownika przy wyborze różnych wartości parametrów P37 i P39:
• P37=2 i P39=3 lub odwrotnie: oba wejścia działają równolegle, w OFF też są sygnalizowane Err1,
Err2 (jeżeli dotyczy), AL1, AL5, AL6 i SEru
• P37=4 i P39=5 lub odwrotnie: przy konflikcie ważniejsze wejście 1
• P37=4 i P39=7 lub odwrotnie: gdy aktywna blokada odtajania, to pomijana reakcja na parametr o
wartości 7
• P37=5 i P39=7 lub odwrotnie: wykonywane jest inicjowane odtajanie, zaczyna się nowy cykl, a
chłodzenie rusza, gdy nie jest aktywne wejście o wartości 7
Sposób sygnalizacji aktywnego wpływu wejść cyfrowych:
Dla P37=P39=
1. LED ON/OFF miga w czasie, gdy obowiązuje wartość zadana z P39 lub P40
2. LED ON/OFF miga aż do skasowania alarmu AL6
3. LED ON/OFF nie miga
4. LED ON/OFF miga w czasie działania blokady.
5. LED ON/OFF miga w czasie całego odtajania wywołanego wejściem cyfrowym.
Gdy nie można uruchomić odtajania, to pojawia się komunikat nIE na 5s i LED miga przez te 5s,
tylko, gdy była próba inicjacji odtajania od wejścia cyfrowego.
Ogólnie: Komunikat nIE pokazuje się na 5s po każdej nieudanej inicjacji odtajania.
6. LED ON/OFF miga w czasie parametru 39
7. LED ON/OFF miga w czasie aktywnej blokady nie dłużej niż na czas parametru 39.
Wydanie:
DU-REM-88-wyd.05
2006-02-21
Strona 14 z 14

Instrukcja obsługi

Transkrypt

Podobne dokumenty

Ulotka REM-88

Sterownik MR44PM12R-A2C

Instrukcja obsługi

KASKI ODZIEZ OCHRANIACZE I AKCESORIA BUTY OFF ROAD

Adapter Blow Off typ: Greddy 1,25

Sterownik komorowy typu AKC 151R
