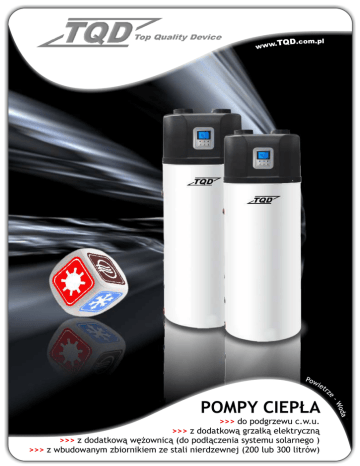

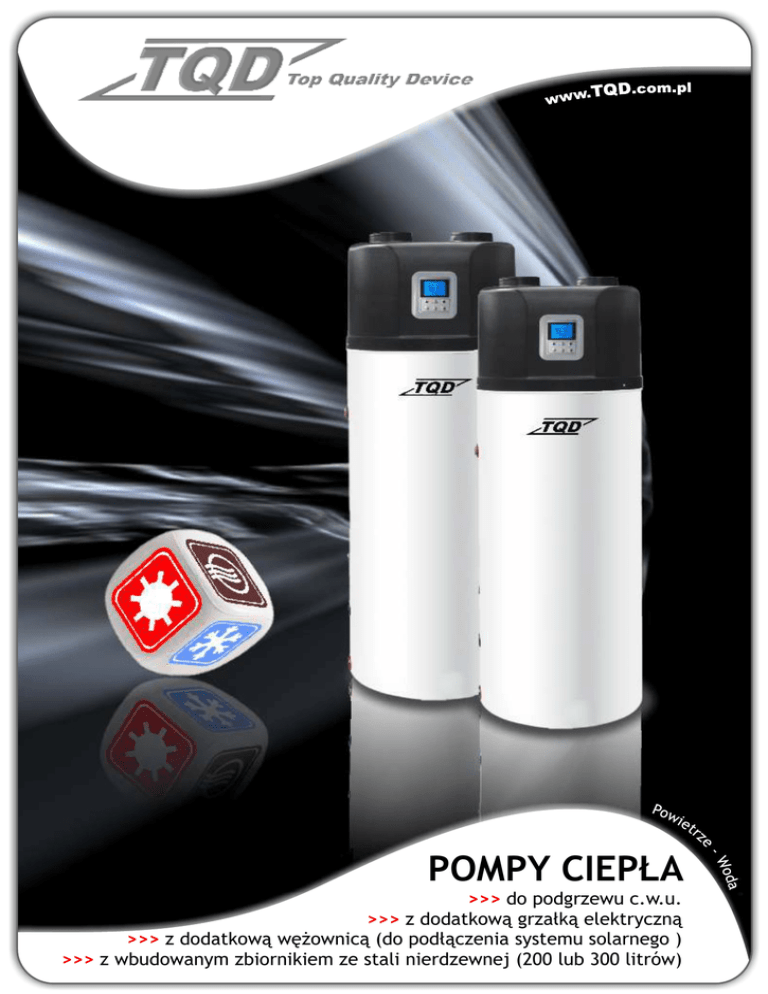

POMPY CIEPŁA
>>> do podgrzewu c.w.u.
>>> z dodatkową grzałką elektryczną
>>> z dodatkową wężownicą (do podłączenia systemu solarnego )
>>> z wbudowanym zbiornikiem ze stali nierdzewnej (200 lub 300 litrów)
Cechy ogólne pomp ciepła serii GT:
Przykłady zastosowań
Odzysk ciepła + wentylacja
Zbiornik ze stali nierdzewnej o pojemności 200 lub 300 litrów
Dodatkowa wężownica do podłączenia systemu solarnego
Dodatkowa grzałka elektryczna o mocy 2 kW
Serce pompy ciepła - kompresor - światowej klasy producenta
Elektronicznie sterowany zawór rozprężny
Anoda magnezowa
Wielosezonowa praca
Różne możliwości wykorzystania urządzenia w zależności od umiejscowienia
(wentylacja pomieszczeń, chłodzenie, odzysk ciepła, osuszanie)
Możliwość wykorzystania powstałego powietrza chłodnego
(podczas podgrzewania c.w.u). Patrz przykłady zastosowań.
Ochrona przed przegrzaniem, ochrona przeciwzamrożeniowa
Praca automatyczna dzięki panelowi sterującemu
Odzysk ciepła
Odzysk ciepła + osuszanie
Wylot powietrza (Φ
zew.160mm)
Wlot powietrza (Φ
zew. 160mm)
Pokrywa z tworzywa sztucznego
Panel sterujący
Odpływ skroplin
Odzysk ciepła + osuszanie
Wylot ciepłej wody
Wejście systemu solarnego
Zbiornik ze stali nierdzewnej
(obudowa ze stali emaliowanej)
Grzałka elektryczna
Wyjście systemu solarnego
Anoda magnezowa
Rączka
Odzysk ciepła + chłodzenie
Przewód zasilający
Wlot zimnej wody
Spust wody
Pojemność zbiornika
Zasilanie elektryczne
Moc grzewcza
Natężenie prądu
Pobór mocy
Moc grzałki elektrycznej
Maksymalne natężenie prądu z grzałką
Maksymalny pobór mocy z grzałką
Maksymalne ciśnienie tłoczenia spręż.
Maksymalne ciśnienie ssania spręż.
Maksymalne ciśnienie robocze wymiennika
Dopuszczalne ciśnienie systemu
Czynnik chłodniczy
Stopień ochrony
Poziom ochrony elektrycznej
Wymagania dot. uziemienia
Waga netto
Wymiary
Średnice króćców wodnych
Poziom hałasu
Temperatura otoczenia
TQD GT 200
TQD GT 300
200 litrów
300 litrów
220-240V ~, 50Hz 220-240V ~, 50Hz
3,2 kW
3,2 kW
4,3 A
4,3 A
0,9 kW
0,9 kW
2,0 kW
2,0 kW
14,6 A
14,6 A
3,2 kW
3,2 kW
3,5 MPa
3,5 MPa
1,0 MPa
1,0 MPa
3,5 MPa
3,5 MPa
3,5 MPa
3,5 MPa
R407C / 0,85 kg
R407C / 0,85 kg
IPX0
IPX0
I
I
<=0,1Ω
<=0,1Ω
78 kg
Φ
550
Φ
550 xx 1820mm
1820mm
3/4”
50dB(A)
o
-10~43 C
93 kg
Φ
650 x 2000mm
3/4”
50dB(A)
o
-10~43 C
Parametry wentylatora:
3
Max moc: 142 [W], Max pobór prądu: 0,64 [A], Max wydajność: 730 [m /h],
3
Max spręż: 190 Pa (przy wydajności 300m /h). Max sumaryczna długość kanałów
wentylacyjnych (nawiew + wywiew): 25m
Warunki testu urządzenia:
o
o
o
o
Temperatura otoczenia 20 C/15 C; Temperatura wody (wlot / wylot): 15 C/55 C
- Funkcja “timer”
(auto włączanie / wyłączanie).
- Nastawy / pomiar temperatury wody
- Pomiar temperatury otoczenia
- Sterowanie dodatkowym źródłem ogrzewania.
- Sterowanie grzałką elektryczną.
- Automatyczne okresowe rozmrażanie.
- Sterowanie procesem okresowej sterylizacji zbiornika
wysoką temperaturą.
Kompresor TOSHIBA
(solidny, cichy, oszczędny)
Elektroniczny zawór rozprężny
Zwór 4-drożny
Czujnik niskiego i wysokiego ciśnienia
Amortyzatory łap kompresora
(brak przenoszenia wibracji)
Elektroniczny system diagnozy błędów
(kody błędów wyświetlane na panelu
sterującym i płycie głównej)
System ochrony kompresora
System ochrony zamrożeniowej
Ochrona przed przegrzaniem
