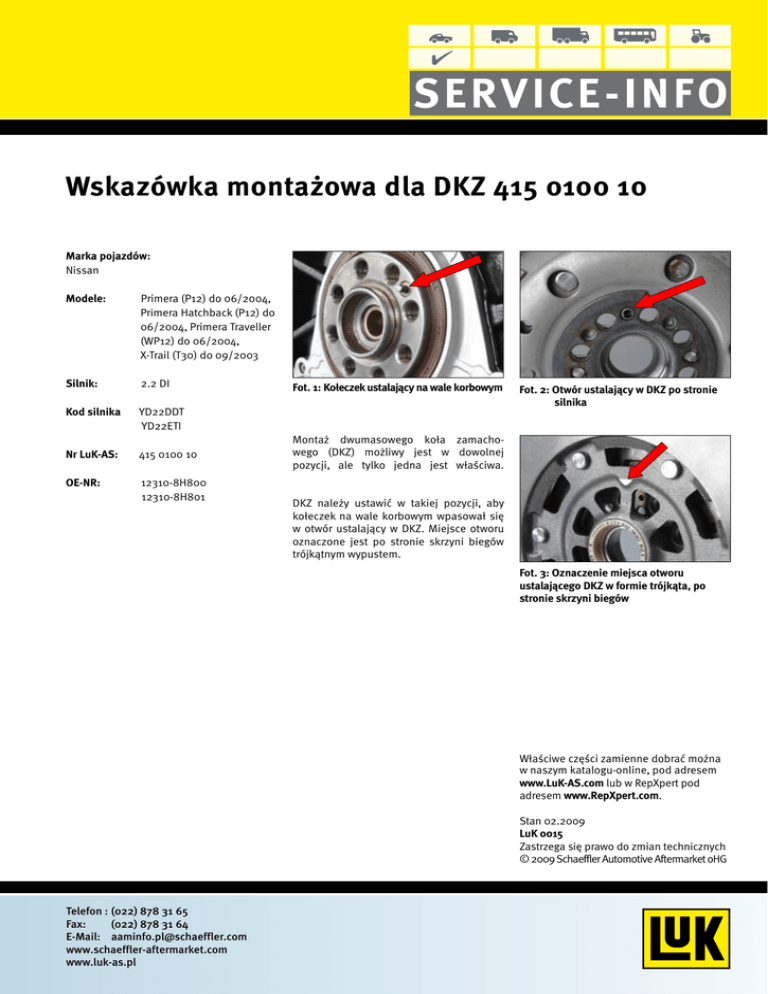

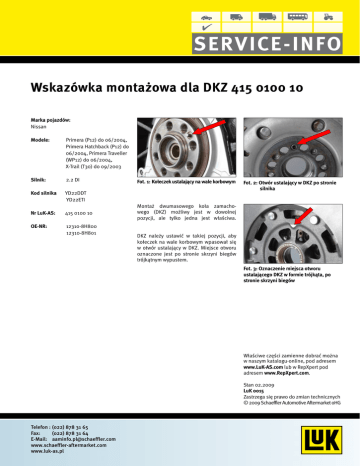

Wskazówka montażowa dla DKZ 415 0100 10

Wskazówka montażowa dla DKZ 415 0100 10
Marka pojazdów:
Nissan
Modele:
Primera (P12) do 06/2004,
Primera Hatchback (P12) do
06/2004, Primera Traveller
(WP12) do 06/2004,
X-Trail (T30) do 09/2003
Silnik:
2.2 DI
Kod silnika
YD22DDT
YD22ETI
Nr LuK-AS:
415 0100 10
OE-NR:
12310-8H800
12310-8H801
Fot. 1: Kołeczek ustalający na wale korbowym
Fot. 2: Otwór ustalający w DKZ po stronie
silnika
Montaż dwumasowego koła zamachowego (DKZ) możliwy jest w dowolnej
pozycji, ale tylko jedna jest właściwa.
DKZ należy ustawić w takiej pozycji, aby
kołeczek na wale korbowym wpasował się
w otwór ustalający w DKZ. Miejsce otworu
oznaczone jest po stronie skrzyni biegów
trójkątnym wypustem.
Fot. 3: Oznaczenie miejsca otworu
ustalającego DKZ w formie trójkąta, po
stronie skrzyni biegów
Właściwe części zamienne dobrać można
w naszym katalogu-online, pod adresem
www.LuK-AS.com lub w RepXpert pod
adresem www.RepXpert.com.
Stan 02.2009
LuK 0015
Zastrzega się prawo do zmian technicznych
© 2009 Schaeffler Automotive Aftermarket oHG
