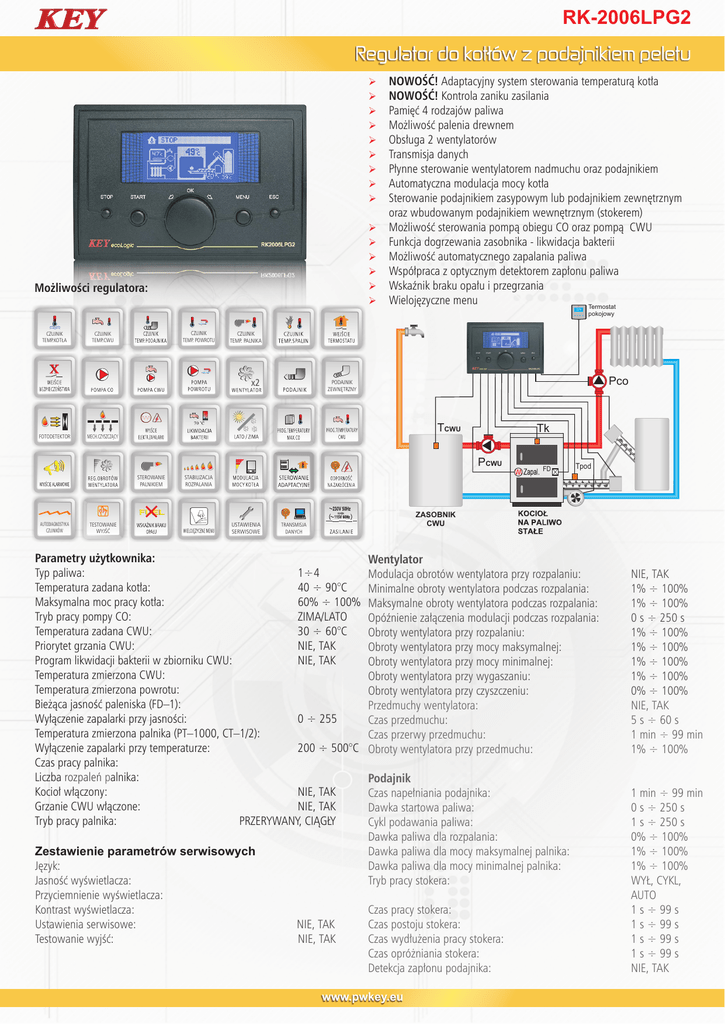

RK-2006LPG2

RK-2006LPG2
NOWOŒÆ! Adaptacyjny system sterowania temperatur¹ kot³a
O
NOWOή! Kontrola zaniku zasilania
O
Pamiêæ 4 rodzajów paliwa
O
Mo¿liwoœæ palenia drewnem
O
Obs³uga 2 wentylatorów
O
Transmisja danych
O
P³ynne sterowanie wentylatorem nadmuchu oraz podajnikiem
O
Automatyczna modulacja mocy kot³a
O
Sterowanie podajnikiem zasypowym lub podajnikiem zewnêtrznym
O
oraz wbudowanym podajnikiem wewnêtrznym (stokerem)
Mo¿liwoœæ sterowania pomp¹ obiegu CO oraz pomp¹ CWU
O
Funkcja dogrzewania zasobnika - likwidacja bakterii
O
Mo¿liwoœæ automatycznego zapalania paliwa
O
Wspó³praca z optycznym detektorem zap³onu paliwa
O
WskaŸnik braku opa³u i przegrzania
O
Wielojêzyczne menu
O
Termostat
Mo¿liwoœci regulatora:
KEY
O
8
22 c
20
CZUJNIK
TEMP.KOT£A
CZUJNIK
TEMP. POWROTU
CZUJNIK
TEMP.CWU
Pco
TCWU
Tk
PCWU
AUTODIAGNOSTYKA
CZUJNIKÓW
TESTOWANIE
WYJή
pokojowy
PODAJNIK
ZEWNÊTRZNY
MECH.CZYSZCZ¥CY
STEROWANIE
PALNIKIEM
20
CZUJNIK
TEMP. PALNIKA
x2
FOTODETEKTOR
20
FD
Tpod
STABILIZACJA
ROZPALANIA
USTAWIENIA
SERWISOWE
ZASOBNIK
CWU
TRANSMISJA
DANYCH
Parametry u¿ytkownika:
Typ paliwa:
1÷4
Temperatura zadana kot³a:
40 ÷ 90°C
Maksymalna moc pracy kot³a:
60% ÷ 100%
Tryb pracy pompy CO:
ZIMA/LATO
Temperatura zadana CWU:
30 ÷ 60°C
Priorytet grzania CWU:
NIE, TAK
Program likwidacji bakterii w zbiorniku CWU:
NIE, TAK
Temperatura zmierzona CWU:
Temperatura zmierzona powrotu:
Bie¿¹ca jasnoœæ paleniska (FD–1):
Wy³¹czenie zapalarki przy jasnoœci:
0 ÷ 255
Temperatura zmierzona palnika (PT–1000, CT–1/2):
Wy³¹czenie zapalarki przy temperaturze:
200 ÷ 500°C
Czas pracy palnika:
Liczba rozpaleñ palnika:
Kocio³ w³¹czony:
NIE, TAK
Grzanie CWU w³¹czone:
NIE, TAK
Tryb pracy palnika:
PRZERYWANY, CI¥G£Y
Zestawienie parametrów serwisowych
Jêzyk:
Jasnoœæ wyœwietlacza:
Przyciemnienie wyœwietlacza:
Kontrast wyœwietlacza:
Ustawienia serwisowe:
Testowanie wyjϾ:
NIE, TAK
NIE, TAK
Wentylator
Modulacja obrotów wentylatora przy rozpalaniu:
Minimalne obroty wentylatora podczas rozpalania:
Maksymalne obroty wentylatora podczas rozpalania:
OpóŸnienie za³¹czenia modulacji podczas rozpalania:
Obroty wentylatora przy rozpalaniu:
Obroty wentylatora przy mocy maksymalnej:
Obroty wentylatora przy mocy minimalnej:
Obroty wentylatora przy wygaszaniu:
Obroty wentylatora przy czyszczeniu:
Przedmuchy wentylatora:
Czas przedmuchu:
Czas przerwy przedmuchu:
Obroty wentylatora przy przedmuchu:
Podajnik
Czas nape³niania podajnika:
Dawka startowa paliwa:
Cykl podawania paliwa:
Dawka paliwa dla rozpalania:
Dawka paliwa dla mocy maksymalnej palnika:
Dawka paliwa dla mocy minimalnej palnika:
Tryb pracy stokera:
Czas pracy stokera:
Czas postoju stokera:
Czas wyd³u¿enia pracy stokera:
Czas opró¿niania stokera:
Detekcja zap³onu podajnika:
www.pwkey.eu
NIE, TAK
1% ÷ 100%
1% ÷ 100%
0 s ÷ 250 s
1% ÷ 100%
1% ÷ 100%
1% ÷ 100%
1% ÷ 100%
0% ÷ 100%
NIE, TAK
5 s ÷ 60 s
1 min ÷ 99 min
1% ÷ 100%
1 min ÷ 99 min
0 s ÷ 250 s
1 s ÷ 250 s
0% ÷ 100%
1% ÷ 100%
1% ÷ 100%
WY£, CYKL,
AUTO
1 s ÷ 99 s
1 s ÷ 99 s
1 s ÷ 99 s
1 s ÷ 99 s
NIE, TAK
RK-2006LPG2
Zapalarka
Detektor p³omienia
FD–1, PT–1000, CT–1/2
Korekcja FD–1:
0 ÷ 99
Histereza zaniku p³omienia (czujnik temperaturowy):
1°C ÷ 250°C
Histereza zaniku p³omienia (fotodetektor):
1 ÷ 255
Zw³oka detekcji zaniku p³omienia:
1 s ÷ 500 s
Czas rozpalania paliwa:
1 min ÷ 15 min
Iloœæ prób rozpalania paliwa:
1 ÷ 10
Temperatura testu braku opa³u:
20°C÷70°C
Czas testu braku opa³u:
1 min ÷ 99 m
Stabilizacja rozpalania:
NIE, TAK
Czas stabilizacji rozpalania:
1 min ÷ 99 min
P³ynna stabilizacja rozpalania:
NIE, TAK
Czas wygaszania paleniska:
1 min ÷ 30 min
Wentylator przy pelecie:
WENT.1, 1+2
Wentylator przy drewnie:
WENT.1, WENT.2, 1+2
Mechanizm czyszcz¹cy
Tryb pracy mechanizmu czyszcz¹cego:
Transmisja danych
£¹cze danych:
Numer urz¹dzenia MODBUS:
Szybkoœæ ³¹cza MODBUS:
Format ramki MODBUS:
Poziom dostêpu MODBUS:
Poziom dostêpu TERMINAL:
BRAK, MODBUS RTU
1÷247
2400, 3600, 4800, 7200
9600,14400, 19200,
28800, 38400, 56000,
57600, 76800, 115200
8N1,8E1, 801, 8N2,
BRAK, ODCZYT, U¯YTK,
SERWIS
BRAK, ODCZYT, U¯YTK,
SERWIS
Zasilanie awaryjne
Kontrola zaniku zasilania:
BRAK, JEST
OpóŸnienie wy³¹czenia:
NIE, TAK
Tryb braku zasilania:
DOPALANIE, CZYSZCZENIE
Praca pompy CO:
NIE, TAK
Praca pompy CWU:
NIE, TAK
Czas pracy mechanizmu czyszcz¹cego:
Czas powrotu mechanizmu czyszcz¹cego:
Czas postoju mechanizmu czyszcz¹cego:
Czas otwierania mechanizmu czyszcz¹cego:
Czas zamykania mechanizmu czyszcz¹cego:
Iloœæ wygaszeñ przed czyszczeniem:
Minimalny czas pracy bez czyszczenia:
Maksymalny czas pracy bez czyszczenia:
CYKL, ROTO,
AUTO, KOMBI
1 s ÷ 900 s
1 s ÷ 900 s
1 s ÷ 900 s
1 s ÷ 900 s
1 s ÷ 900 s
1 ÷ 99
0 h ÷ max–1 h
min+1 h ÷ 99 h
Pompa CO
Tryb za³¹czania pompy CO:
Okresowe za³¹czanie pompy:
Czas okresowego za³¹czania pompy:
TERM, AUTO
NIE, TAK
1 min ÷ 99 min
Pompa CWU
Tor CWU:
Histereza grzania CWU:
Podwy¿szenie temperatury przy grzaniu CWU:
Wybieg pompy CWU:
Czas wybiegu pompy CWU:
Czas stabilizacji po dogrzaniu CWU:
Temperatura za³¹czenia pompy mieszaj¹cej:
Histereza pracy pompy mieszaj¹cej:
BRAK, JEST, POMPA MIESZ.
1°C ÷ 20°C
2°C ÷ 20°C
NIE, TAK
1 min ÷ 10 min
1 min ÷ 99 min
30°C ÷ 60°C
1°C ÷ 9°C
Kocio³
Temperatura minimalna kot³a:
Temperatura maksymalna kot³a:
Histereza górna temperatury kot³a:
Histereza prze³¹czania mocy palnika:
Histereza ochrony kot³a:
Temperatura przegrzania kot³a:
Modulacja mocy palnika:
Wspó³czynnik modulacji mocy:
Tryb pracy termostatu:
Sta³a czasowa adaptacji:
OpóŸnienie wy³¹czenia palnika:
30°C ÷ 69°C
70°C ÷ 90°C
1°C ÷ 20°C
1°C ÷ 9°C
1°C ÷ 5°C
90°C ÷ 99°C
NIE, TAK
1 ÷ 20
NORM, ADAP.
1 min ÷ 99 min
0 min ÷ 99 min
Dane techniczne:
Zasilanie:
Pobór mocy (bez wentylatora i pompy):
Zakres pomiaru temperatur:
Zakres regulacji temperatury kot³a:
Zabezpieczenie przegrzania kot³a programowe:
Temperatura za³¹czania pompy:
Obci¹¿alnoœæ wyjœæ sumaryczna:
Wymiary (W × S × G):
www.pwkey.eu
230 V ±10%, 50 Hz
< 2 VA
-9 ÷ 109°C ± 1°C
30 ÷ 90°C ± 1°C
90 ÷ 99°C ± 1°C
30 ÷ 70°C ± 1°C
max 2 A / 230 V
96 × 144 × 96 mm
