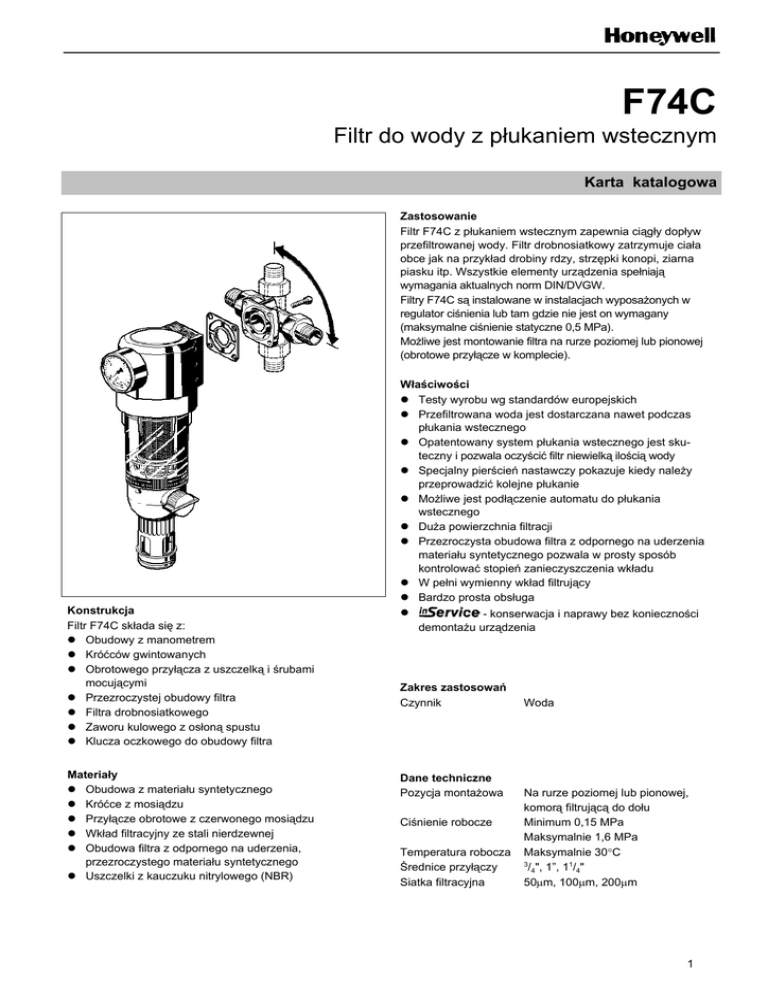

Filtr do wody z płukaniem wstecznym

F74C
Filtr do wody z płukaniem wstecznym
Karta katalogowa
Zastosowanie
Filtr F74C z płukaniem wstecznym zapewnia ciągły dopływ
przefiltrowanej wody. Filtr drobnosiatkowy zatrzymuje ciała
obce jak na przykład drobiny rdzy, strzępki konopi, ziarna
piasku itp. Wszystkie elementy urządzenia spełniają
wymagania aktualnych norm DIN/DVGW.
Filtry F74C są instalowane w instalacjach wyposażonych w
regulator ciśnienia lub tam gdzie nie jest on wymagany
(maksymalne ciśnienie statyczne 0,5 MPa).
Możliwe jest montowanie filtra na rurze poziomej lub pionowej
(obrotowe przyłącze w komplecie).
Konstrukcja
Filtr F74C składa się z:
z Obudowy z manometrem
z Króćców gwintowanych
z Obrotowego przyłącza z uszczelką i śrubami
mocującymi
z Przezroczystej obudowy filtra
z Filtra drobnosiatkowego
z Zaworu kulowego z osłoną spustu
z Klucza oczkowego do obudowy filtra
Materiały
z Obudowa z materiału syntetycznego
z Króćce z mosiądzu
z Przyłącze obrotowe z czerwonego mosiądzu
z Wkład filtracyjny ze stali nierdzewnej
z Obudowa filtra z odpornego na uderzenia,
przezroczystego materiału syntetycznego
z Uszczelki z kauczuku nitrylowego (NBR)
Właściwości
z Testy wyrobu wg standardów europejskich
z Przefiltrowana woda jest dostarczana nawet podczas
płukania wstecznego
z Opatentowany system płukania wstecznego jest skuteczny i pozwala oczyścić filtr niewielką ilością wody
z Specjalny pierścień nastawczy pokazuje kiedy należy
przeprowadzić kolejne płukanie
z Możliwe jest podłączenie automatu do płukania
wstecznego
z Duża powierzchnia filtracji
z Przezroczysta obudowa filtra z odpornego na uderzenia
materiału syntetycznego pozwala w prosty sposób
kontrolować stopień zanieczyszczenia wkładu
z W pełni wymienny wkład filtrujący
z Bardzo prosta obsługa
z
- konserwacja i naprawy bez konieczności
demontażu urządzenia
Zakres zastosowań
Czynnik
Dane techniczne
Pozycja montażowa
Ciśnienie robocze
Temperatura robocza
Średnice przyłączy
Siatka filtracyjna
Woda
Na rurze poziomej lub pionowej,
komorą filtrującą do dołu
Minimum 0,15 MPa
Maksymalnie 1,6 MPa
Maksymalnie 30°C
3
/4", 1”, 11/4"
50µm, 100µm, 200µm
1
Zasada działania
Wkład filtra składa się z części górnej i dolnej. W położeniu
pokrętła "filtrowanie" - górny wkład filtrujący jest zamykany
tak, że woda przechodzi tylko przez dolny, główny wkład
od zewnątrz do wewnątrz. Po otwarciu zaworu kulowego w
celu przeprowadzenia płukania wstecznego główny wkład
filtrujący jest przesuwany ku dołowi aż do momentu, gdy
zatrzymany zostanie dopływ wody z zewnętrznej strony.
Jednocześnie otwierany jest przepływ wody do górnej
części filtra. Woda wykorzystywana do czyszczenia
przechodzi przez sito, wirnik i główny wkład filtrujący od
środka na zewnątrz. Oznacza to, że wkład jest dokładnie
oczyszczany strumieniem wody z wirnika.
Filtr automatycznie wraca do położenia pracy po
zamknięciu zaworu kulowego.
Wielkości przyłączy
Przybliżony ciężar
Wymiary
(mm)
Przepływ
przy ∆p=20 kPa
Wartość kvs
R
(kg)
H
h
T
t
r
D
I
L
(m3/h)
3
/4 "
1"
11/4"
Oznaczenie:
2.7
324
285
150
66
27
105
90
162
3.5
3.2
324
285
150
66
27
105
100
184
4.0
3.6
324
285
150
66
31
105
105
203
4.5
F74C-RX
5.5
6.0
6.5
=
przyłącza gwintowane
gdzie:
R - wielkość przyłącza (od 3/4” do 11/4”)
X:
AA - dokładność filtracji 100µm
AC - dokładność filtracji 50µm
AD - dokładność filtracji 200µm
Akcesoria
Z11S
Automat do płukania wstecznego
Do automatycznego czyszczenia filtra w
ustalonych okresach czasu
ZR10K-3/4
ZR10K-3/4
Z11S
2
Dwustronny klucz oczkowy
Do zdejmowania obudowy filtra i
kołpaka sprężyny
Przykład instalacji
Zasady instalacji
z Instalacja pozioma lub pionowa z obudową filtra
skierowaną ku dołowi
 Położenie takie zapewnia największą efektywność
filtrowania
z Zamontowanie zaworów odcinających po obydwu
stronach wodomierza
 Umożliwia to ciągły
z Zapewnienie dostępu do urządzenia
 Tak by manometr był dobrze widoczny
 Przy przezroczystej obudowie filtra można łatwo
określić stopień zanieczyszczenia siatki filtracyjnej
 Ułatwia konserwację i kontrolę
z Montaż bezpośrednio za wodomierzem
 Zgodnie z DIN 1988, Część 2
Typowe zastosowania
Filtr F74C może być montowany we wszystkich typach
instalacji. Sprawdza się zwłaszcza we wszystkich typach
instalacji domowych, pozwalając zachować zgodność z
obowiązującymi normami oraz w wybranych
zastosowaniach przemysłowych.
Filtr F74C jest instalowany:
z W istniejącej instalacji (rury metalowe, plastikowe lub
miedziane)
z Gdy w instalacji znajdują się urządzenia, które muszą
być chronione przed zanieczyszczeniami i nadmiernym
ciśnieniem zasilania
z Do zabudowy poziomej i pionowej w instalacji
z W miejscach o ograniczonym dostępie np. przy małej
odległości od muru
Wykres wartości kvs
Przepływ
V
Spadek ciśnienia
3
Części zamienne dla filtra F74C
(od 1997)
c Kompletny wkład filtra
3
/4" - 11/4"
Dokładność filtrowania 100µm
Dokładność filtrowania 50µm
Dokładność filtrowania 200µm
AF74-1A
AF74-1C
AF74-1D
d Przezroczysta obudowa filtra
3
/4" - 11/4"
KF74-1A
e
e Manometr 0 — 16 bar
3
/4" - 11/4"
M07M-A16
f
f Uszczelka O-ring
3
/4" - 11/4"
0900747
