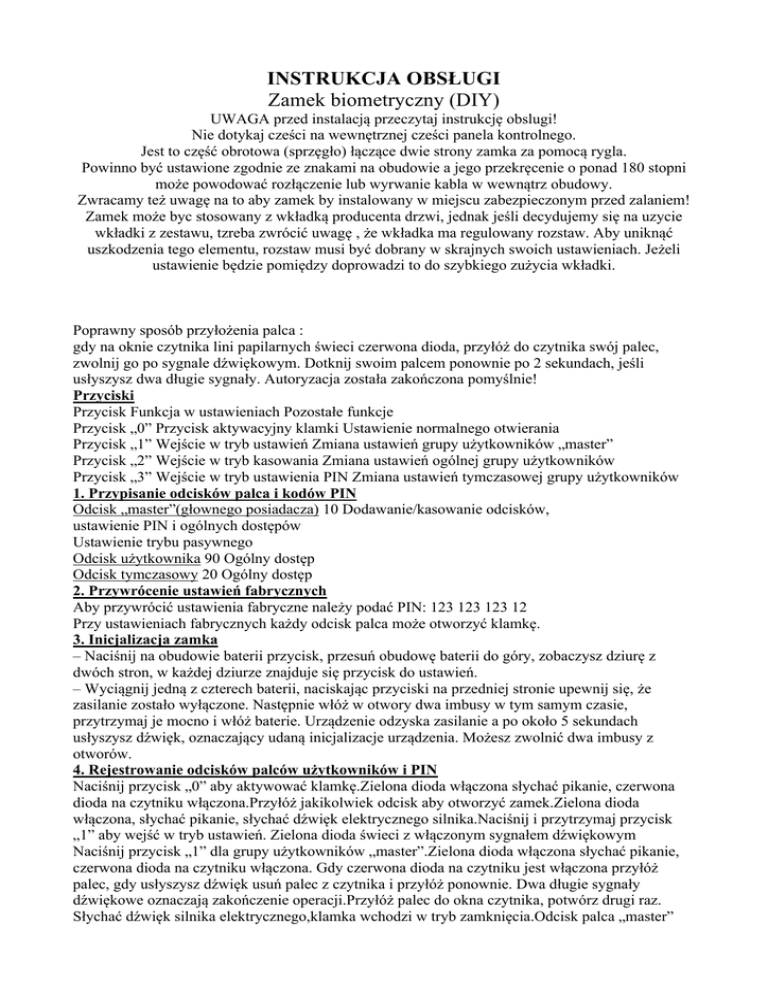

INSTRUKCJA OBSŁUGI Zamek biometryczny (DIY)

INSTRUKCJA OBSŁUGI Zamek biometryczny (DIY)

INSTRUKCJA OBSŁUGI
Zamek biometryczny (DIY)
UWAGA przed instalacją przeczytaj instrukcję obslugi!
Nie dotykaj cześci na wewnętrznej cześci panela kontrolnego.
Jest to część obrotowa (sprzęgło) łączące dwie strony zamka za pomocą rygla.
Powinno być ustawione zgodnie ze znakami na obudowie a jego przekręcenie o ponad 180 stopni
może powodować rozłączenie lub wyrwanie kabla w wewnątrz obudowy.
Zwracamy też uwagę na to aby zamek by instalowany w miejscu zabezpieczonym przed zalaniem!
Zamek może byc stosowany z wkładką producenta drzwi, jednak jeśli decydujemy się na uzycie
wkładki z zestawu, tzreba zwrócić uwagę , że wkładka ma regulowany rozstaw. Aby uniknąć
uszkodzenia tego elementu, rozstaw musi być dobrany w skrajnych swoich ustawieniach. Jeżeli
ustawienie będzie pomiędzy doprowadzi to do szybkiego zużycia wkładki.
Poprawny sposób przyłożenia palca :
gdy na oknie czytnika lini papilarnych świeci czerwona dioda, przyłóż do czytnika swój palec,
zwolnij go po sygnale dźwiękowym. Dotknij swoim palcem ponownie po 2 sekundach, jeśli
usłyszysz dwa długie sygnały. Autoryzacja została zakończona pomyślnie!
Przyciski
Przycisk Funkcja w ustawieniach Pozostałe funkcje
Przycisk „0” Przycisk aktywacyjny klamki Ustawienie normalnego otwierania
Przycisk „1” Wejście w tryb ustawień Zmiana ustawień grupy użytkowników „master”
Przycisk „2” Wejście w tryb kasowania Zmiana ustawień ogólnej grupy użytkowników
Przycisk „3” Wejście w tryb ustawienia PIN Zmiana ustawień tymczasowej grupy użytkowników
1. Przypisanie odcisków palca i kodów PIN
Odcisk „master”(głownego posiadacza) 10 Dodawanie/kasowanie odcisków,
ustawienie PIN i ogólnych dostępów
Ustawienie trybu pasywnego
Odcisk użytkownika 90 Ogólny dostęp
Odcisk tymczasowy 20 Ogólny dostęp
2. Przywrócenie ustawień fabrycznych
Aby przywrócić ustawienia fabryczne należy podać PIN: 123 123 123 12
Przy ustawieniach fabrycznych każdy odcisk palca może otworzyć klamkę.
3. Inicjalizacja zamka
– Naciśnij na obudowie baterii przycisk, przesuń obudowę baterii do góry, zobaczysz dziurę z
dwóch stron, w każdej dziurze znajduje się przycisk do ustawień.
– Wyciągnij jedną z czterech baterii, naciskając przyciski na przedniej stronie upewnij się, że
zasilanie zostało wyłączone. Następnie włóż w otwory dwa imbusy w tym samym czasie,
przytrzymaj je mocno i włóż baterie. Urządzenie odzyska zasilanie a po około 5 sekundach
usłyszysz dźwięk, oznaczający udaną inicjalizacje urządzenia. Możesz zwolnić dwa imbusy z
otworów.
4. Rejestrowanie odcisków palców użytkowników i PIN
Naciśnij przycisk „0” aby aktywować klamkę.Zielona dioda włączona słychać pikanie, czerwona
dioda na czytniku włączona.Przyłóż jakikolwiek odcisk aby otworzyć zamek.Zielona dioda
włączona, słychać pikanie, słychać dźwięk elektrycznego silnika.Naciśnij i przytrzymaj przycisk
„1” aby wejść w tryb ustawień. Zielona dioda świeci z włączonym sygnałem dźwiękowym
Naciśnij przycisk „1” dla grupy użytkowników „master”.Zielona dioda włączona słychać pikanie,
czerwona dioda na czytniku włączona. Gdy czerwona dioda na czytniku jest włączona przyłóż
palec, gdy usłyszysz dźwięk usuń palec z czytnika i przyłóż ponownie. Dwa długie sygnały
dźwiękowe oznaczają zakończenie operacji.Przyłóż palec do okna czytnika, potwórz drugi raz.
Słychać dźwięk silnika elektrycznego,klamka wchodzi w tryb zamknięcia.Odcisk palca „master”
został ustawiony.
Dodawanie użytkowników tymczasowych
aby aktywować klamkę,Zielona dioda włączona słychać pikanie,czerwona dioda na czytniku
włączona.Przyłóż jakikolwiek odcisk palca„master” aby otworzyć zamek.Zielona dioda włączona,
słychać pikanie,słychać dźwięk elektrycznego silnika.Naciśnij i przytrzymaj przycisk „1”
aby wejść w tryb ustawień.Zielona dioda świeci z włączonym sygnałem dźwiękowym
Naciśnij przycisk „2” dla grupy użytkowników ogólnych.Gdy czerwona dioda na czytniku jest
włączona przyłóż palec, gdy usłyszysz dźwięk usuń palec z czytnika i przyłóż ponownie Dwa
długie sygnały dźwiękowe oznaczają zakończenie operacji. Zielona dioda włączona słychać
pikanie, czerwona dioda na czytniku włączona Przyłóż palec do okna czytnika, potwórz
drugi raz Słychać dźwięk silnika elektrycznego, klamka wchodzi w tryb zamknięcia Odcisk palca
użytkownika ogólnego został ustawiony
Naciśnij przycisk „0” aby aktywować klamkę, Zielona dioda włączona słychać pikanie, czerwona
dioda na czytniku włączona. Przyłóż jakikolwiek odcisk „master” aby otworzyć zamek. Zielona
dioda włączona, słychać pikanie,słychać dźwięk elektrycznego silnika.Naciśnij i przytrzymaj
przycisk „1” aby wejść w tryb ustawień. Zielona dioda świeci z włączonym. sygnałem
dźwiękowym. Naciśnij przycisk „3” dla grupy,użytkowników tymczasowych. Gdy czerwona dioda
na czytniku jest włączona przyłóż, palec, gdy usłyszysz dźwięk usuń palec z czytnika i przyłóż
ponownie Dwa długie sygnały dźwiękowe oznaczają zakończenie operacji.Zielona dioda włączona
słychać pikanie,czerwona dioda na czytniku włączona. Przyłóż palec do okna czytnika, potwórz
drugi raz. Słychać dźwięk silnika elektrycznego,klamka wchodzi w tryb zamknięcia. Odcisk palca
użytkownika tymczasowego został dodany.
Ustawienia PINu:
PIN musi mieć 11 cyfr i nie może zaczynać się cyfrą „0”. Gdy PIN będzie ustawiony z „0” na
początku, klamka nie otworzy się po jego wpisaniu
6.Kasowanie od cisków palca użytkowników
Kasowanie grupy master
Nota: Gdy zostanie wykasowana grupa „master” klamka powróci do ustawień fabrycznych, zostaną
usunięci wszyscy użytkownicy, PIN zostanie ustawiony na fabryczny.
Naciśnij przycisk „0” aby aktywować klamkę Zielona dioda włączona słychać pikanie, czerwona
dioda na czytniku włączona Przyłóż jakikolwiek odcisk „master” aby otworzyć zamek Zielona
dioda włączona, słychać pikanie, słychać dźwięk elektrycznego silnika Naciśnij i przytrzymaj
przycisk „3” aby wejść w tryb ustawień Zielona dioda świeci z włączonym sygnałem dźwiękowym
Wpisz jakikolwiek 11 cyfrowy kod PIN (PIN nie może zaczynać się od „0”) Po wpisaniu PIN
zielona dioda świeci i słychać dwa długie sygnały, PIN został zatwierdzony PIN został ustawiony
Słychać dźwięk silnika elektrycznego, klamka wchodzi w tryb zamknięcia
Ustawienie klamki Oznaczenie klamki
Naciśnij przycisk „0”aby aktywować klamkę Wejście w tryb kasowania użytkowników „master”
Przyłóż jakikolwiek odcisk „master” aby otworzyć zamek Zielona dioda włączona, słychać pikanie,
słychać dźwięk elektrycznego silnika Naciśnij i przytrzymaj przycisk „2” aby wejść w tryb
kasowania Zielona dioda świeci z włączonym sygnałem dźwiękowym Naciśnij przycisk „1” aby
zatwierdzić kasowanie grupy „master” Zielona dioda włączona słychać pikanie, czerwona
dioda na czytniku włączona, słychać pikanie Kasowanie grupy „master” zakończone Słychać
dźwięk silnika elektrycznego, klamka wchodzi w tryb zamknięcia
– Naciśnij na obudowie baterii przycisk, przesuń obudowę baterii do góry, zobaczysz dziurę z
dwóch stron, w każdej dziurze znajduje się przycisk do ustawień.
– Wyciągnij jedną z czterech baterii, naciskając przyciski na przedniej stronie upewnij się, że
zasilanie zostało wyłączone. Następnie włóż w otwory dwa klucze w tym samym czasie,
przytrzymaj je mocno i włóż baterie. Urządzenie odzyska zasilanie a po około 5 sekundach
usłyszysz dźwięk, oznaczający udaną inicjalizacje urządzenia. Możesz zwolnić dwa klucze z
otworów.lamki
Kasowanie grupy ogólnej i tymczasowej:
Naciśnij przycisk „0” aby aktywować klamkę Wejście w tryb kasowania użytkowników
„master” Przyłóż jakikolwiek odcisk „master” aby otworzyć zamek Zielona dioda włączona,
słychać pikanie, słychać dźwięk elektrycznego silnika Naciśnij i przytrzymaj przycisk „2”
aby wejść w tryb kasowania Zielona dioda świeci z włączonym sygnałem dźwiękowym
Naciśnij przycisk „2” aby zatwierdzić kasowanie grupy ogólnej Zielona dioda włączona słychać
pikanie, czerwona dioda na czytniku włączona, słychać pikanie Kasowanie grupy ogólnej
zakończone Słychać dźwięk silnika elektrycznego, klamka wchodzi w tryb zamknięcia
Ustawienie klamki Oznaczenie klamki
Naciśnij przycisk „0”aby aktywować klamkę .Wejście w tryb kasowania użytkowników „master”
Przyłóż jakikolwiek odcisk „master” aby otworzyć zamek Zielona dioda włączona, słychać pikanie,
słychać dźwięk elektrycznego silnika Naciśnij i przytrzymaj przycisk „2” aby wejść w tryb
kasowania Zielona dioda świeci z włączonym sygnałem dźwiękowym Naciśnij przycisk „3” aby
zatwierdzić kasowanie grupy tymczasowej Zielona dioda włączona słychać pikanie, czerwona
dioda na czytniku włączona, słychać pikanie Kasowanie grupy tymczasowejzakończone
Słychać dźwięk silnika elektrycznego,klamka wchodzi w tryb zamknięcia
7. Ustawienie trybu pasywnego
Po odblokowaniu klamki naciśnij i przytrzymaj przez 5 sekund przycisk „0”. Tryb pasywny
zostanie ustawiony. W tym trybie każdy może otworzyć klamkę.
Tryb ten można włączyć gdy chcemy aby każdy mógł odblokować klamkę bez podawania kodu
PIN czy poprawnej autoryzacji odcisku palca (wejście do firmy w godzinach pracy, wejście do
domu dla gości itp.)
8. Kasowanie trybu pasywnego
Gdy tryb pasywny jest aktywny dotknij palcem czytnik linii papilarnych lub wpisz poprawny kod
PIN. Tryb pasywny zostanie wyłączony.
Naciśnij przycisk „0”aby aktywować klamkę Zielona dioda włączona słychać pikanie, czerwona
dioda na czytniku włączona Przyłóż jakikolwiek odcisk aby otworzyć zamek Zielona dioda
włączona, słychać pikanie, słychać dźwięk elektrycznego silnika Naciśnij klamkę i otwórz drzwi W
przeciwnym razie klamka zostanie zablokowana po 5 sekundach
Ustawienie klamki Oznaczenie klamki
Wpisz 11 cyfrowy kod PIN Naciśnij klamkę i otwórz drzwi W przeciwnym razie klamka zostanie
zablokowana po 5 sekundach Zielona dioda włączona, słychać pikanie,słychać dźwięk
elektrycznego silnika
W przypadku jakiegokolwiek problemu z otworzeniem klamki używając odcisku palca czy też kodu
PIN, można użyć do otworzenia klucza awaryjnego.
Powodzenia !!!
