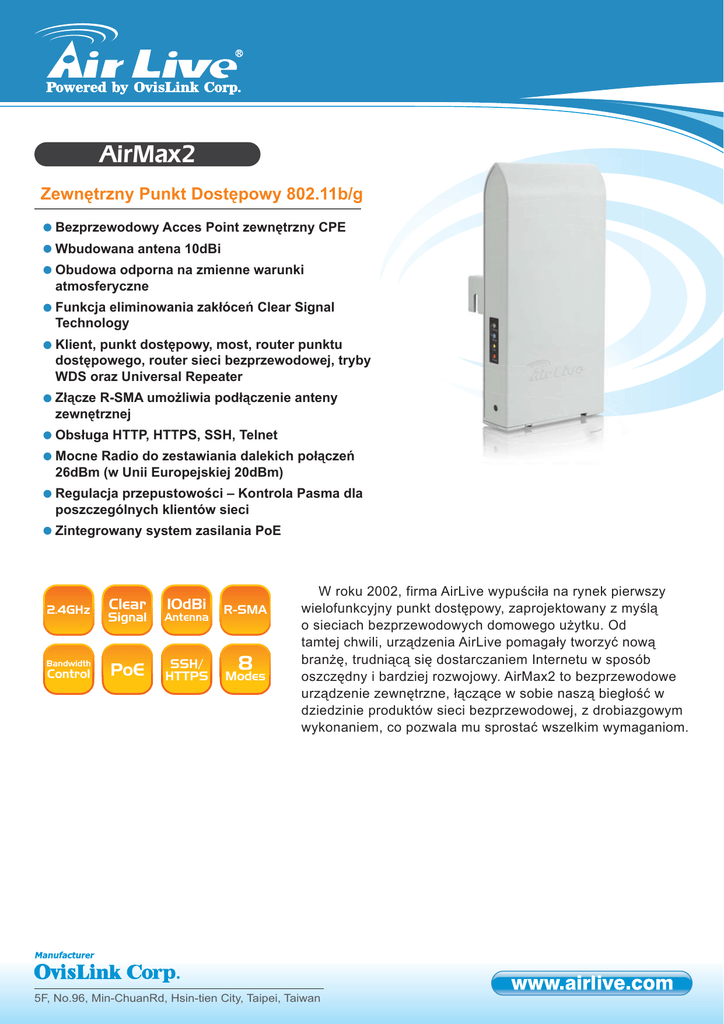

AirMax2

AirMax2
Zewnętrzny Punkt Dostępowy 802.11b/g
Bezprzewodowy Acces Point zewnętrzny CPE
Wbudowana antena 10dBi
Obudowa odporna na zmienne warunki
atmosferyczne
Funkcja eliminowania zakłóceń Clear Signal
Technology
Klient, punkt dostępowy, most, router punktu
dostępowego, router sieci bezprzewodowej, tryby
WDS oraz Universal Repeater
Złącze R-SMA umożliwia podłączenie anteny
zewnętrznej
Obsługa HTTP, HTTPS, SSH, Telnet
Mocne Radio do zestawiania dalekich połączeń
26dBm (w Unii Europejskiej 20dBm)
Regulacja przepustowości – Kontrola Pasma dla
poszczególnych klientów sieci
Zintegrowany system zasilania PoE
2.4GHz
Bandwidth
Control
Clear
Signal
10dBi
Antenna
R-SMA
PoE
SSH/
HTTPS
Modes
8
W roku 2002, firma AirLive wypuściła na rynek pierwszy
wielofunkcyjny punkt dostępowy, zaprojektowany z myślą
o sieciach bezprzewodowych domowego użytku. Od
tamtej chwili, urządzenia AirLive pomagały tworzyć nową
branżę, trudniącą się dostarczaniem Internetu w sposób
oszczędny i bardziej rozwojowy. AirMax2 to bezprzewodowe
urządzenie zewnętrzne, łączące w sobie naszą biegłość w
dziedzinie produktów sieci bezprzewodowej, z drobiazgowym
wykonaniem, co pozwala mu sprostać wszelkim wymaganiom.
5F, No.96, Min-ChuanRd, Hsin-tien City, Taipei, Taiwan
Rozwiązanie proste i uniwersalne
Built-in 10dBi
Patch Antenna
Slide
Open
PoE
Connector
Cable Guard
R-SMA
Antenna
Connector
Optional PoE
Ethernet Cable
AirMax2 wyposażony jest we wszystko, czego
trzeba, aby w jednej chwili ustanowić połączenie
2.4GHz. Jego obudowa złożona jest z wysokiej
klasy materiałów zabezpieczających przed
światłem słonecznym oraz deszczem. W związku
z tym, urządzenie znajduje szereg zastosowań
w pracy na zewnątrz oraz w przemyśle.
Wewnątrz obudowy znajduje się niezwykle czuła i
precyzyjna antena 10dBi. PCB urządzenia można
wysunąć z obudowy, co ułatwia konserwację. Aby
przyspieszyć instalację, urządzenie wyposażono
w czteropoziomowy diodowy wskaźnik wizowania
anten pomagający zestrajać urządzenie przy
zestawianiu odległych linków. Wbudowany w
urządzenie system PoE pozwoli mu funkcjonować
nawet do 100m od najbliższego źródła zasilania.
Radio długodystansowe
Wydajne (11g/b) radio, w które wyposażony jest AirMax2, może osiągać sprawność rzędu
26dBm (w Unii 20dBm).Dzięki wbudowanej antenie ma zasięg około 3km. Jeśli wymagana jest
większa odległość, istnieje możliwość podłączenia anteny zewnętrznej dzięki wtykowi R-SMA. W
przeprowadzonym teście terenowym AirMax osiągnął stabilny link z odległym o 25km punktem,
dzięki wykorzystaniu produkowanej przez nas anteny WAE-2424GR.
Clear Signal Technology
Bezprzewodowe urządzenia komunikacyjne stają przed coraz większym wyzwaniem ze względu na
coraz większe zatłoczenie na paśmie 2.4GHz. W związku z tym, urządzenia osiągające w laboratoriach
wydajności rzędu 100Mbps, spadają niemal do zera w rzeczywistych warunkach. W AirLive mamy
świadomość, że to właśnie wydajność osiągana w naturalnych warunkach jest kluczową. Dlatego
też poświęciliśmy ponad rok pracy nad technologią eliminowania zakłóceń Clear Signal. Technologia
Clear Signal wykorzystuje zaawansowane filtry wraz z jednoczesną dynamiczną regulacją czułości, co
minimalizuje efekty zakłóceń toru radiowego. Dzięki temu AirMax2 w naturalny sposób radzi sobie tam,
gdzie inne urządzenia zawodzą.
5F, No.96, Min-ChuanRd, Hsin-tien City, Taipei, Taiwan
9 trybów pracy bezprzewodowej
AirMax2 może działać, jako punkt dostępowy sieci, klient, most, repeater,
router sieci bezprzewodowej lub router punktu dostępowego. Oznacza to,
że można go natychmiast przystosować do najróżniejszych warunków. Bez
względu na to, czy tworzysz nową sieć bezprzewodową, czy też zakładasz
kolejny szkielet sieci, AirMax2 dysponuje właściwym oprogramowaniem.
Po prostu wybierz odpowiedni tryb pracy urządzenia, a AirMax2 wyświetli
opcje konfiguracji udostępnione dla tego trybu. Nigdy więcej zgadywanek i
eksperymentowania!
5F, No.96, Min-ChuanRd, Hsin-tien City, Taipei, Taiwan
Oprogramowanie AirLogic
System Architecture
The AirMax2 software system is built upon the new
AirLogic software architecture. Beneath the system core
is our legendary wireless engine that offers superior
performance and rich set of functions. It features firmware
recovery system, multi-operation wireless mode, bandwidth
control, and over 100 other features that make AirLive
wireless products famous in the industry. The AirLogic
Web Interface integrates all these powerful functions into
an extremely easy to use multi-language interface that can
change language instantly at any page.
Zarządzanie pasmem
AirMax2 udostępnia możliwość kontroli całkowitej przepustowości sieci jak i przepustowości
poszczególnych jednostek. Dzięki temu administrator sieci może dostarczać usługę odpowiadającą
miesięcznej subskrypcji każdego użytkownika - zupełnie jak w sieciach ADSL! System ten opiera
się na tworzonych przez administratora regułach, które raz stworzone mogą być wykorzystywane do
przydzielania pasma nowym klientom wg wcześniej zaprogramowanych wartości upload / download.
5F, No.96, Min-ChuanRd, Hsin-tien City, Taipei, Taiwan
Dwa rodzaje mocowania
AirMax2 jest przystosowany
do szybkiej instalacji za pomocą
dołączonych plastikowych taśm.
W przypadku, gdy potrzebny jest
inny rodzaj instalacji, do pakietu
można dokupić opcjonalny zestaw
do mocowania na ścianach i
słupach. Dzięki temu będzie można
wydatniej regulować nachylenie
anteny.
Firma AirLive pomyślała o wszystkim, czego może potrzebować urządzenie sieci bezprzewodowej,
od fachowo zaprojektowanego sprzętu po zdolność do tłumienia zakłóceń. Jeśli potrzebujesz
bezprzewodowej sieci działającej na zewnątrz, twoim najlepszym wyborem jest właśnie AirMax2!
Specyfikacja
Feature
Sprzęt
- 9 trybów pracy
- nawet 26dBm wydajności (w Unii 20dBm)
- wbudowana antena 10dBi
- złącze anteny zewnętrznej, doczepiana antena
- technologia eliminacji zakłóceń Clear Signal
- tryb Site Server Connection Wizard
- 4-poziomowy wskaźnik LED wizowania anten
- obudowa odporna na warunki klimatyczne zgodna z
- normą IP65
- obsługa HTTP, HTTPS, SSH, SNMP
- kabel zasilania Ethernet 12V
- Radio 802.11g/b
- 4MB pamięci Flash, 16MB DRAM
- zestaw zasilający PoE 12V
- szczelna obudowa IP-65
- 4-kolorowe diody LED
- przycisk Reset
- jedno gniazdko PoE 10/100Mbps
- jedno złącze anteny R-SMA
5F, No.96, Min-ChuanRd, Hsin-tien City, Taipei, Taiwan
Antena
- wbudowana antena 10dBi
- polaryzacja: pionowa
- kąt nachylenia: 70" poziome, 38" pionowe
- złącze R-SMA dla anteny zewnętrznej
- przełącznik programowy między anteną wewnętrzną
i zewnętrzną
Pasmo częstotliwości
- USA (FCC) 11 kanałów: 2.412GHz~2.462GHz
- Europa (ETSI) 13 kanałów: 2.412GHz~2.472GHz
12Mbps
18Mbps
24Mbps
36Mbps
48Mbps
54Mbps
-85
-83
-81
-77
-73
-71
Tryb
- punkt dostępowy, router punktu dostępowego,
repeater WDS, universal repeater
- klient, router sieci bezprzewodowej, WDS + universal
repeater
- most WDS, stacja WDS
Zasilanie Ethernet (PoE)
- napięcie adaptera: wejście 100~240Vac/50~60Hz,
wyjście 12V/1A
- zaawansowane zasilanie Ethernet (12-22 voltów)
- adapter PoE, iniektor DC
- port PoE wbudowany w obwody
Tempo transmisji
- przesył danych: 54, 48, 36, 24, 18, 11, 5.5, 2, 1 Mbps
Technologia modulacji
- 11g jednoczesna transmisja na prostopadłych
częstotliwościach nośnych - OFDM (64QAM,
16QAM, QPSK, BPSK)
- 11b bezpośrednie modulowanie nośnej sekwencją
kodową - DSSS (CCK, DQPSK, DBPSK)
Wydajność zasilania
- 20dBm (EU), 23dBm (FCC), 26dBm (Ameryka
Południowa)
- 6 poziomów regulacji
- 9 trybów pracy bezprzewodowej
- technologia ClearSignal
- obsługa sieci WWW, HTTPS, SSH, SNMP, Telnetu
- kontrola przepustowości interfejsu
- kontrola przepustowości IP/MAC
- wskaźniki ustawienia anteny RSSI LED
- obsługa DHCP
- regulacja parametru ACK
- program Site Survey Connection Wizard
- namierzanie sygnału przy ustawieniach anteny
Warunki zewnętrzne
- praca w temperaturze: -20°~60°C
- praca w wilgotności (poniżej punktu skraplania):
20~80%
- przechowywać w temperaturze: -20~65°C
- przechowywać w wilgotności: maks. 95%
Certyfikat
- FCC, CE
Czułość odbiornika
- Czułość w 25°C
- IEEE 802.11b Min (dBm)
- IEEE 802.11g
Oprogramowanie
Min (dBm)
1Mbps
2Mbps
5.5Mbps
11Mbps
6Mbps
9Mbps
-95
-91
-90
-86
-86
-86
Wymiary produktu
+ 210 x 100 x 32 mm
Gwarancja
24 Miesiące
Zamów:
AirLive AirMax 2
zewnętrzny Acces Point CPE 2,4Ghz 802.11b/g
