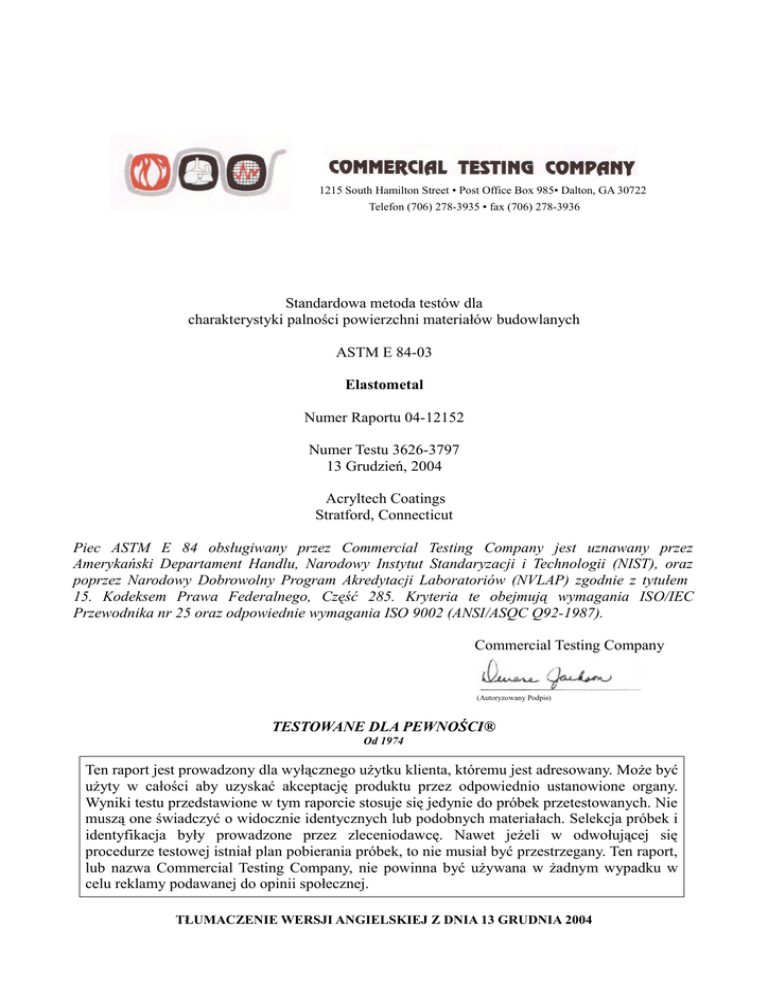

Elastometal

1215 South Hamilton Street ▪ Post Office Box 985▪ Dalton, GA 30722
Telefon (706) 278-3935 ▪ fax (706) 278-3936
Standardowa metoda testów dla
charakterystyki palności powierzchni materiałów budowlanych
ASTM E 84-03
Elastometal
Numer Raportu 04-12152
Numer Testu 3626-3797
13 Grudzień, 2004
Acryltech Coatings
Stratford, Connecticut
Piec ASTM E 84 obsługiwany przez Commercial Testing Company jest uznawany przez
Amerykański Departament Handlu, Narodowy Instytut Standaryzacji i Technologii (NIST), oraz
poprzez Narodowy Dobrowolny Program Akredytacji Laboratoriów (NVLAP) zgodnie z tytułem
15. Kodeksem Prawa Federalnego, Część 285. Kryteria te obejmują wymagania ISO/IEC
Przewodnika nr 25 oraz odpowiednie wymagania ISO 9002 (ANSI/ASQC Q92-1987).
Commercial Testing Company
(Autoryzowany Podpis)
TESTOWANE DLA PEWNOŚCI®
Od 1974
Ten raport jest prowadzony dla wyłącznego użytku klienta, któremu jest adresowany. Może być
użyty w całości aby uzyskać akceptację produktu przez odpowiednio ustanowione organy.
Wyniki testu przedstawione w tym raporcie stosuje się jedynie do próbek przetestowanych. Nie
muszą one świadczyć o widocznie identycznych lub podobnych materiałach. Selekcja próbek i
identyfikacja były prowadzone przez zleceniodawcę. Nawet jeżeli w odwołującej się
procedurze testowej istniał plan pobierania próbek, to nie musiał być przestrzegany. Ten raport,
lub nazwa Commercial Testing Company, nie powinna być używana w żadnym wypadku w
celu reklamy podawanej do opinii społecznej.
TŁUMACZENIE WERSJI ANGIELSKIEJ Z DNIA 13 GRUDNIA 2004
WSTĘP
Ten raport jest prezentacją wyników przeprowadzonego testu palności powierzchni na materiałach
dostarczonych przez Acryltech Coatings, Stratford, Connecticut.
Test został przeprowadzony zgodnie z ASTM międzynarodową próbą ogniową normy E 84-03,
Charakterystyka Palności Powierzchni Materiałów Budowlanych, czasami określaną jako test
tunelowy Steinera. Test jest wykonywany na powierzchniach narażonych na działanie ognia, takich
jak ściany i sufity. Badanie przeprowadzone jest z próbką znajdującą się w pozycji sufitu z
powierzchnią skierowaną w dół, przodem do źródła zapłonu. Metoda, która jest podobna do NFPA
Nr 255 i UL Nr 723 jest Amerykańskim Krajowym Standardem (ANSI) oraz została zatwierdzona
do użytku przez agencję Departamentu Obrony oraz została uwzględniona w Spisie Specyfikacji i
Standardów Departamentu.
Ten standard jest używany do pomiaru i opisu reakcji materiałów, produktów lub części składowych
na ciepło i ogień pod kontrolowanymi warunkami, lecz nie uwzględnia wszystkich czynników
wymaganych dla oceny niebezpieczeństwa pożaru czy ryzyka pożaru materiałów, produktów lub
zespołów w rzeczywistych warunkach pożaru.
CEL
Celem testu jest przeprowadzenie jedynie porównawczych pomiarów rozprzestrzenienia płomienia
na powierzchni i powstawania dymu na materiałach z wybranego gatunku: czerwonego dębu i
wzmocnionych płyt cementowych poddanych specyficznym warunkom narażenia na ogień.
Testowana jest nominalna próbka o długości 24 stóp i szerokości 20 cali. Próbka poddawana jest
płonięciu z kontrolowanym przepływem powietrza ukierunkowanym na rozprzestrzenienie się
ognia na całej długości próbki z czerwonego dębu w czasie 5 min 50 s.. Podczas 10-minutowego
testu, ogień objął całą powierzchnię próbki oraz zmierzono i zarejestrowano gęstość powstałego
dymu. Wyniki zostały przeliczone relatywnie do próbki z czerwonego dębu, który ma założoną
ocenę 100, oraz do wzmocnionej płyty cementowej posiadającej ocenę 0.
Wyniki testu są wyrażane jako Wskaźnik Rozprzestrzenienia Ognia i Wskaźnika Wytwarzania
Dymu. Wskaźnik Rozprzestrzenienia Płomienia jest zdefiniowany w ASTM E 176 jako „numer lub
klasyfikacja odpowiadająca porównywalnym pomiarom uzyskanym przez obserwację, podczas
rozwoju granicy strefy płomienia przy określonych warunkach testu”. Wskaźnik Wytwarzania
Dymu, termin charakterystyczny dla ASTM E 84, jest zdefiniowany jako „numer lub klasyfikacja
odpowiadająca porównywalnym pomiarom pochodzącym z zebranych danych zadymienia podczas
testu dla charakterystyki palności powierzchni”. Nie koniecznie występuje powiązanie wyników
wykonanych obu pomiarów.
Metoda ta nie obejmuje pomiaru wymiany ciepła poprzez powierzchnię badaną, efektu zachowania
wymuszonego rozprzestrzenienia się płomienia, zespołu czynników wynikających z bliskości
palnych ścian i sufitu, lub klasyfikacji materiałów jako niepalnych wyłącznie za pomocą Wskaźnika
Rozprzestrzenienia Ognia.
Punkt zerowy i inne parametry krytyczne dla pracy pieca są weryfikowane w dniu testu przez
przeprowadzenie 10-minutowego testu przy użyciu 1/4-calowej wzmocnionej płyty cementowej.
Okresowe badania przy użyciu NOFMA certyfikowanego 23/32-calowego,wybranego gatunku
czerwonego dębu podłogowego dostarczającego danych do 100 referencji.
PRÓBKA TESTOWANA
Próbka poddana testom, wybrana przez zleceniodawcę była zidentyfikowana jako Elastometal,
TŁUMACZENIE WERSJI ANGIELSKIEJ Z DNIA 13 GRUDNIA 2004
szara, elastomerowa powłoka. Zostały przygotowane trzy płytki testowe, każda mierząca dwie
stopy szerokości oraz osiem stóp długości. Warstwa powłoki była nałożona na grubości 1/4-cala
płyty cementowej wzmocnionej włóknem, Grade II, za pomocą wałka. Wzmacniająca siatka
poliestrowa była położona na mokrą warstwę oraz delikatnie dociśnięta wałkiem. Próbce
pozwolono wyschnąć przez 24 godziny oraz nałożono kolejną powłokę dzięki 1-1/4-calowemu
wałkowi z włosiem. Całkowita nominalna grubość warstwy wyniosła 28-32 milimetry. Po
całonocnym wyschnięciu, przygotowane płytki były przemieszczone na regały magazynowe oraz
przechowywane w warunkach równowagi w atmosferze, utrzymując temperaturę 71±2°F oraz
wilgotność względną powietrza w przedziale 50±5%. Do potrzeb testów, płytki były zorientowane
w sposób koniec-do-końca na półkach tunelu pieca oraz przetestowane bez dodatkowych
mechanizmów podpierających.
WYNIKI TESTU
Wyniki testu, przeliczone na podstawie obserwacji rozprzestrzenienia płomienia oraz wspólnej
powierzchni pod zarejestrowaną krzywą gęstości dymu, przedstawiono poniżej. Wskaźnik
Rozprzestrzenienia Ognia otrzymany w E 84 jest zaokrąglony do najbliższej liczby podzielnej przez
5. Wskaźniki Wytwarzania Dymu są zaokrąglone do najbliższej liczby podzielnej przez 5, chyba że
indeks jest większy niż 200. W takim przypadku, jest zaokrąglany do najbliższych 50 punktów.
Dane odnośnie rozprzestrzenienia ognia i wytwarzania dymu są zaprezentowane graficznie na
stronie 4 raportu.
Próbka
Wskaźnik Rozprzestrzenienia
Ognia
Wskaźnik Wytwarzania Dymu
Wzmocniona płyta cementowa
Czerwony dąb podłogowy
0
100
0
100
Elastometal
20
35
OBSERWACJE
Zapłon próbki nad palnikami nastąpił w 0,13 minucie. Powierzchnia rozprzestrzenienia płomienia
była pod obserwacją na maksymalnym dystansie 4,76 stóp poniżej punktu zerowego w 4,97
minucie. Maksymalna zarejestrowana temperatura podczas testu wyniosła 606°F.
KLASYFIKACJA
Wartości Wskaźnika Rozprzestrzenienia Ognia oraz Wskaźnika Wytwarzania Dymu otrzymane
dzięki testom ASTM E84 są regularnie używane przez oficjalne normy i agencje regulacyjne w
zgodzie z wewnętrznymi materiałami wykończeniowymi dla różnych zastosowań. Najbardziej
popularny akceptowalny system klasyfikacji jest opisany w Krajowym Stowarzyszeniu Ochrony
Przed Pożarami publikacji NFPA 101 Normy Bezpieczeństwa Życia, gdzie:
Klasa A
0-25 Wskaźnika
Rozprzestrzenienia Ognia
0-450 Wskaźnika Wytwarzania
Dymu
Klasa B
26-75 Wskaźnika
Rozprzestrzenienia Ognia
0-450 Wskaźnika Wytwarzania
Dymu
Klasa C
76-200Wskaźnika
Rozprzestrzenienia Ognia
0-450 Wskaźnika Wytwarzania
Dymu
Klasa A,B oraz C odpowiada Typowi I, II oraz III zarówno w innych normach takich jak SBCCI,
TŁUMACZENIE WERSJI ANGIELSKIEJ Z DNIA 13 GRUDNIA 2004
BOCA i ICBO. Nie wykluczają one materiału, który został sklasyfikowany inaczej przez właściwy
organ.
ASTM E 84 DANE DOTYCZĄCE TESTU
Klient: Acryltech Coatings
Numer Testu: 3626-3797
Testowany materiał: Elastometal
Data: 13 Grudzień, 2004
Wyniki testu:
Czas zapłonu = 00,13 minuty
Maksymalny dystans rozprzestrzenienia płomienia = 04,76 stóp
Czas maksymalnego rozprzestrzenienia = 04,97 minutowego
Wskaźnik Rozprzestrzenienia Ognia = 20
Wskaźnik Wytwarzania Dymu = 35
TŁUMACZENIE WERSJI ANGIELSKIEJ Z DNIA 13 GRUDNIA 2004
