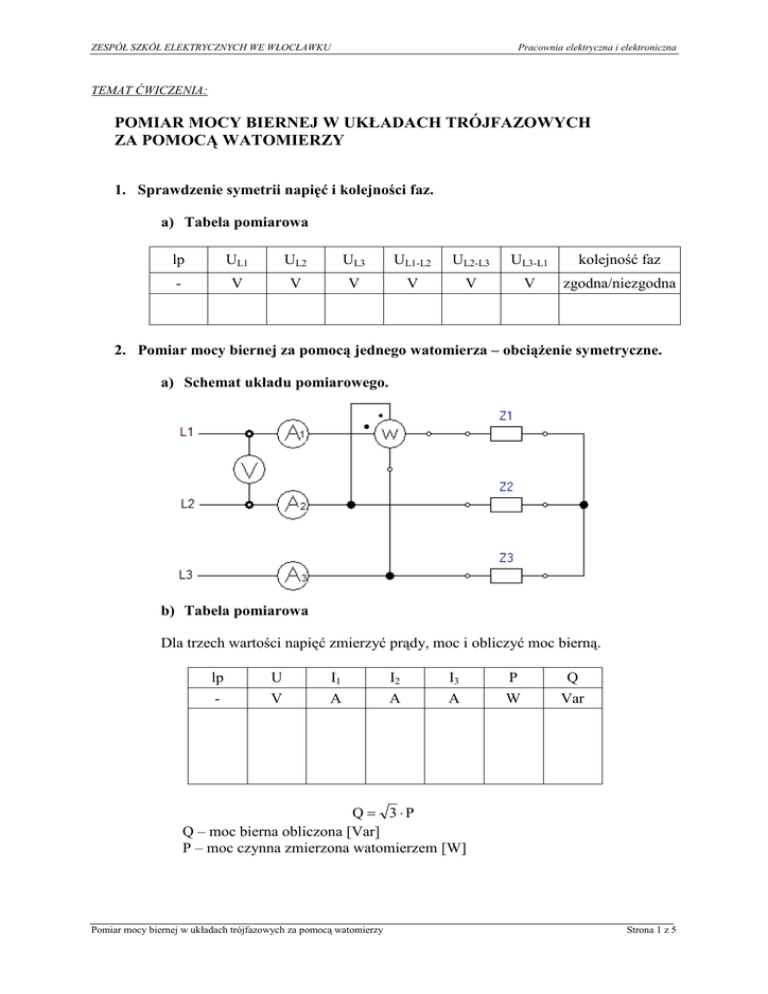

ZESPÓŁ SZKÓŁ ELEKTRYCZNYCH WE WŁOCŁAWKU
Pracownia elektryczna i elektroniczna
TEMAT ĆWICZENIA:
POMIAR MOCY BIERNEJ W UKŁADACH TRÓJFAZOWYCH
ZA POMOCĄ WATOMIERZY
1. Sprawdzenie symetrii napięć i kolejności faz.
a) Tabela pomiarowa
lp
UL1
UL2
UL3
UL1-L2
UL2-L3
UL3-L1
kolejność faz
-
V
V
V
V
V
V
zgodna/niezgodna
2. Pomiar mocy biernej za pomocą jednego watomierza – obciąŜenie symetryczne.
a) Schemat układu pomiarowego.
b) Tabela pomiarowa
Dla trzech wartości napięć zmierzyć prądy, moc i obliczyć moc bierną.
lp
-
U
V
I1
A
I2
A
I3
A
P
W
Q
Var
Q = 3 ⋅P
Q – moc bierna obliczona [Var]
P – moc czynna zmierzona watomierzem [W]
Pomiar mocy biernej w układach trójfazowych za pomocą watomierzy
Strona 1 z 5
ZESPÓŁ SZKÓŁ ELEKTRYCZNYCH WE WŁOCŁAWKU
Pracownia elektryczna i elektroniczna
3. Pomiar mocy biernej za pomocą dwóch watomierzy na napięcie fazowe.
a) Schemat układu pomiarowego.
R – rezystancja cewki napięciowej watomierza
b) Tabela pomiarowa
Dla trzech wartości napięć zmierzyć prądy, moc i obliczyć moc bierną.
lp
-
U
V
I1
A
I2
A
I3
A
P1
W
P2
W
Q
Var
Q = 3 ⋅ (P1 + P2 )
Q – moc bierna obliczona [Var]
P1, P2 – moce czynne zmierzone watomierzami W1 i W2 [W]
Pomiar mocy biernej w układach trójfazowych za pomocą watomierzy
Strona 2 z 5
ZESPÓŁ SZKÓŁ ELEKTRYCZNYCH WE WŁOCŁAWKU
Pracownia elektryczna i elektroniczna
4. Pomiar mocy biernej za pomocą dwóch watomierzy na napięcie przewodowe.
a) Schemat układu pomiarowego.
b) Tabela pomiarowa
Dla trzech wartości napięć zmierzyć prądy, moc i obliczyć moc bierną.
lp
-
U
V
I1
A
I2
A
I3
A
P1
W
P2
W
Q
Var
3 ⋅ (P1 + P2 )
2
Q – moc bierna obliczona [Var]
P1, P2 – moce czynne zmierzone watomierzami W1 i W2 [W]
Q=
Pomiar mocy biernej w układach trójfazowych za pomocą watomierzy
Strona 3 z 5
ZESPÓŁ SZKÓŁ ELEKTRYCZNYCH WE WŁOCŁAWKU
Pracownia elektryczna i elektroniczna
5. Pomiar mocy biernej za pomocą trzech watomierzy.
a) Schemat układu pomiarowego.
b) Tabela pomiarowa
Dla trzech wartości napięć zmierzyć prądy, moc i obliczyć moc bierną.
lp
-
U
V
I1
A
I2
A
Q=
I3
A
P1
W
P2
W
P3
W
Q
Var
P1 + P2 + P3
3
Q – moc bierna obliczona [Var]
P1, P2, P3 – moce czynne zmierzone watomierzami W1, W2, W3 [W]
Pomiar mocy biernej w układach trójfazowych za pomocą watomierzy
Strona 4 z 5
ZESPÓŁ SZKÓŁ ELEKTRYCZNYCH WE WŁOCŁAWKU
Pracownia elektryczna i elektroniczna
6. Pomiar mocy biernej w układzie do pomiaru mocy czynnej – układ Arona.
a) Schemat układu pomiarowego.
b) Tabela pomiarowa
Dla trzech wartości napięć zmierzyć prądy, moc i obliczyć moc bierną.
lp
-
U
V
I1
A
I2
A
I3
A
P1
W
P2
W
Q
Var
Q = 3 ⋅ (P1 − P2 )
Q – moc bierna obliczona [Var]
P1, P2 – moce czynne zmierzone watomierzami W1 i W2 [W]
Pomiar mocy biernej w układach trójfazowych za pomocą watomierzy
Strona 5 z 5
