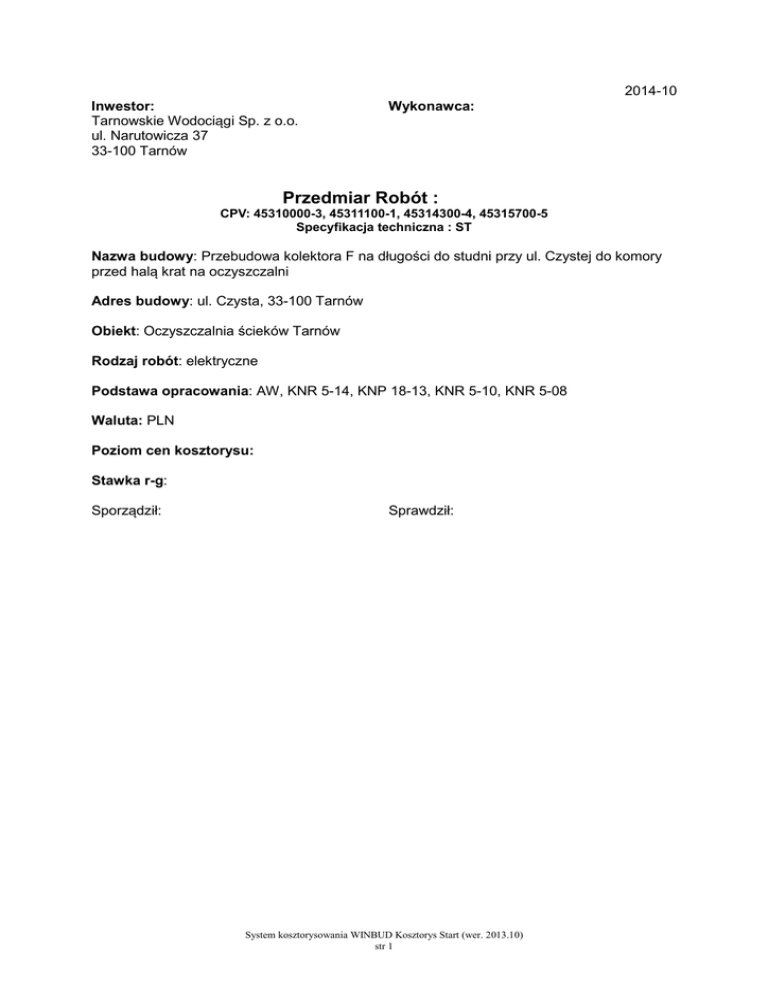

Przedmiar roboty elektryczne

2014-10
Inwestor:
Tarnowskie Wodociągi Sp. z o.o.
ul. Narutowicza 37
33-100 Tarnów
Wykonawca:
Przedmiar Robót :
CPV: 45310000-3, 45311100-1, 45314300-4, 45315700-5
Specyfikacja techniczna : ST
Nazwa budowy: Przebudowa kolektora F na długości do studni przy ul. Czystej do komory
przed halą krat na oczyszczalni
Adres budowy: ul. Czysta, 33-100 Tarnów
Obiekt: Oczyszczalnia ścieków Tarnów
Rodzaj robót: elektryczne
Podstawa opracowania: AW, KNR 5-14, KNP 18-13, KNR 5-10, KNR 5-08
Waluta: PLN
Poziom cen kosztorysu:
Stawka r-g:
Sporządził:
Sprawdził:
System kosztorysowania WINBUD Kosztorys Start (wer. 2013.10)
str 1
Książka Przedmiarów
1. Napęd
Nr Spec.:
1
AW-020
Dostawa wraz z montażem napędu z siłownikiem AUMA SA14.2/F14-250Nm
22 obr/ min AM02.1 silnik 400V VD00090-2-0,45
1,00 szt
krotność= 1,00
Nr Spec.:
2. Szafa PLC
Nr Spec.:
2
KNR 5-14 0515-06-020
Montaż separatoru sygnału z oddzieleniem galwanicznym we-wy-zasilanie
LUPS-11ME
1,00 szt
krotność= 1,00
Nr Spec.:
3
KNR 5-14 0501-01-020
Montaż przekaźników elektromagnetycznych 2P, 24V DC typ 38.51.7.024
7,00 szt
krotność= 1,00
Nr Spec.:
4
KNR 5-14 0501-12-020
Montaż przekaźnika. Dodatek za każde następne 5 podłączeń
7,00 szt
krotność= 1,00
Nr Spec.:
5
KNR 5-14 0514-03-020
Montaż złączki ZDU 2,5
15,00 szt
krotność= 1,00
Nr Spec.:
6
AW-090
Pomiar aparatury dodatkowej w szafie PLC
1,00 kpl
krotność= 1,00
Nr Spec.:
3. Rozdzielnica RSO
Nr Spec.:
7
KNR 5-14 0515-05-020
Montaż wyłącznika silnikowego M250 1r/1z - 4.0 ze stykiem pomocniczym
1r/1z typ 6068 27
1,00 szt
krotność= 1,00
Nr Spec.:
8
KNP 18-13 1306-0102-020
Pomiar wyłącznika silnikowego
krotność= 1,00
Nr Spec.:
4. Kable i osprzęt
System kosztorysowania WINBUD Kosztorys Start (wer. 2013.10)
str 2
1,00 szt
Nr Spec.:
9
KNR 5-10 0118-01-040
Układanie kabli wielożyłowych o masie do 0,5 kg/m w budynkach, budowlach
lub na estakadach z mocowaniem kabla do podłoża
170,00 m
krotność= 1,00
Nr Spec.:
10
Dostawa-040
Kabel sterowniczy YKYżo 4x2,5mm2
35,00 m
krotność= 1,00
Nr Spec.:
11
Dostawa-040
Kabel sterowniczy YKSLYekw 12x0,5mm2
80,00 m
krotność= 1,00
Nr Spec.:
12
Dostawa-040
Kabel sterowniczy YKSLYekw 2x0,5mm2
55,00 m
krotność= 1,00
Nr Spec.:
13
KNR 5-10 0605-01-020
Obróbka na sucho kabli sygnalizacyjnych wielożyłowych bez pancerza na
napięcie do 1 kV. Kabel nieuzbrojony o ilości żyłdo 2
4,00 szt
krotność= 1,00
Nr Spec.:
14
KNR 5-10 0605-02-020
Obróbka na sucho kabli sygnalizacyjnych wielożyłowych bez pancerza na
napięcie do 1 kV. Kabel nieuzbrojony o ilości żyłdo 4
2,00 szt
krotność= 1,00
Nr Spec.:
15
KNR 5-10 0605-04-020
Obróbka na sucho kabli sygnalizacyjnych wielożyłowych bez pancerza na
napięcie do 1 kV. Kabel nieuzbrojony o ilości żyłdo 16
4,00 szt
krotność= 1,00
Nr Spec.:
16
KNR 5-08 0101-10-040
Montaż uchwytów pod rury winidurowe układane pojedynczo z
przygotowaniem podłoża przy użyciu sprzętu mechanicznego. Osadzenie
uchwytów w podłożu betonowym
5,00 m
krotność= 1,00
Nr Spec.:
17
KNR 5-08 0110-02-040
Rury winidurowe o średnicy do 28 mm układane n.t.na gotowych uchwytach
krotność= 1,00
Nr Spec.:
System kosztorysowania WINBUD Kosztorys Start (wer. 2013.10)
str 3
5,00 m
18
KNP 18-13 1327-0103-101
Linie kablowe do 1 kV w obwodach sterowania, sygnalizacji lub pomiaru o
ilości do 4 żył - pomiar
3,00
odcinek
krotność= 1,00
Nr Spec.:
19
KNP 18-13 1327-0104-101
Linie kablowe do 1 kV w obwodach sterowania, sygnalizacji lub pomiaru o
ilości do 20 żył - pomiar
2,00
odcinek
krotność= 1,00
Nr Spec.:
5. Oprogramowanie i uruchomienie
Nr Spec.:
20
AW-090
Oprogramowanie sterownika PLC w zakresie sterowania napędem
1,00 kpl
krotność= 1,00
Nr Spec.:
21
090-090
Uruchomienie na obiekcie
krotność= 1,00
Nr Spec.:
System kosztorysowania WINBUD Kosztorys Start (wer. 2013.10)
str 4
1,00 kpl
Skrócone zestawienie RMS
Zestawienie robocizny:
Lp. W
Kod
1
2
3
1.
2.
3.
4.
0
0
0
0
72
73
74
999
Zestawienie materiałów:
Lp. W
Kod
Nazwa
Jedn.
Limit
Cena
Wartość KB
4
5
6
7
8
Elektromonter linii i urz.elektr.
Elektromonter linii i urz.elektr.
Elektromonter linii i urz.elektr.
Robocizna
Robocizna pomocnicza
Razem:
r-g
r-g
r-g
r-g
25,5293
19,6942
13,5706
21,8000
80,5940
Nazwa
Jedn.
Limit
Cena
Wartość KB
1
2
3
4
5
6
7
8
1.
1
1
szt
1,0000
2.
3.
4.
5.
6.
7.
8.
1
0
0
1
0
0
1
10
1030499
1050099
11
1200203
1512200
20
m
kg
dm3
m
kg
dm3
kpl
83,2000
1,3500
0,3400
57,2000
0,0510
0,1190
1,0000
9.
10.
11.
12.
1
0
0
0
21
2303200
6831701
7042799
kpl
m2
kg
szt
1,0000
0,0340
0,1190
1,0000
13.
0
7049999
szt
7,0000
14.
0
7081299
szt
1,0000
15.
16.
17.
18.
19.
20.
21.
0
0
0
0
0
0
1
7090499
7580099
7599999
7640100
7640101
7660099
9
napęd z siłownikiem AUMA
SA14.2/F14-250Nm 22 obr/ min AM02.1
silnik 400V VD00090-2-0,45
Kabel sterowniczy YKSLYekw 12x0,5mm2
Wazelina techniczna
Benzyna do ekstrakcji
Kabel sterowniczy YKSLYekw 2x0,5mm2
Spoiwo cynowo-ołowiane LC 40
Lakier asfaltowy ogólnego stosowania
Oprogramowanie sterownika PLC w
zakresie sterowania napędem
Uruchomienie na obiekcie
Taśma izolacyjna "DENSO" plastyczna
Sznur azbestowy pleciony 10 cm
separator sygnału z oddzieleniem
galwanicznym we-wy-zasilanie
LUPS-11ME
przekaźnik elektromagnetycznych 2P, 24V
DC typ 38.51.7.024
Wyłącznik silnikowy M250 1r/1z - 4.0 ze
stykiem pomocniczym 1r/1z typ 6068 27
Złączka ZDU 2,5
Rury RKSGD-UV22
Uchwyty pod rury
Opaski kablowe typu OKi
Oznaczniki niepalne na przewody
Uchwyty kablowe UKU
Kabel sterowniczy YKYżo 4x2,5mm2
Materiały pomocnicze
Razem:
szt
m
szt
szt
szt
szt
m
15,0000
5,2000
10,5000
18,5000
84,0000
10,0000
36,4000
Zestawienie sprzętu:
Lp. W
Kod
1
2
3
1.
2.
3.
4.
0
0
0
0
31112
39121
39511
39971
Nazwa
Jedn.
Limit
Cena
Wartość KB
4
5
6
7
8
Żuraw samochodowy do 4,0 t
Ciągnik kołowy 55-63kW 75-85KM
Samochód dostawczy do 0,9 t
Przyczepa do przew.kabli do 4t
Sprzęt pomocniczy
Razem:
m-g
m-g
m-g
m-g
0,7480
0,7480
1,1390
0,7480
