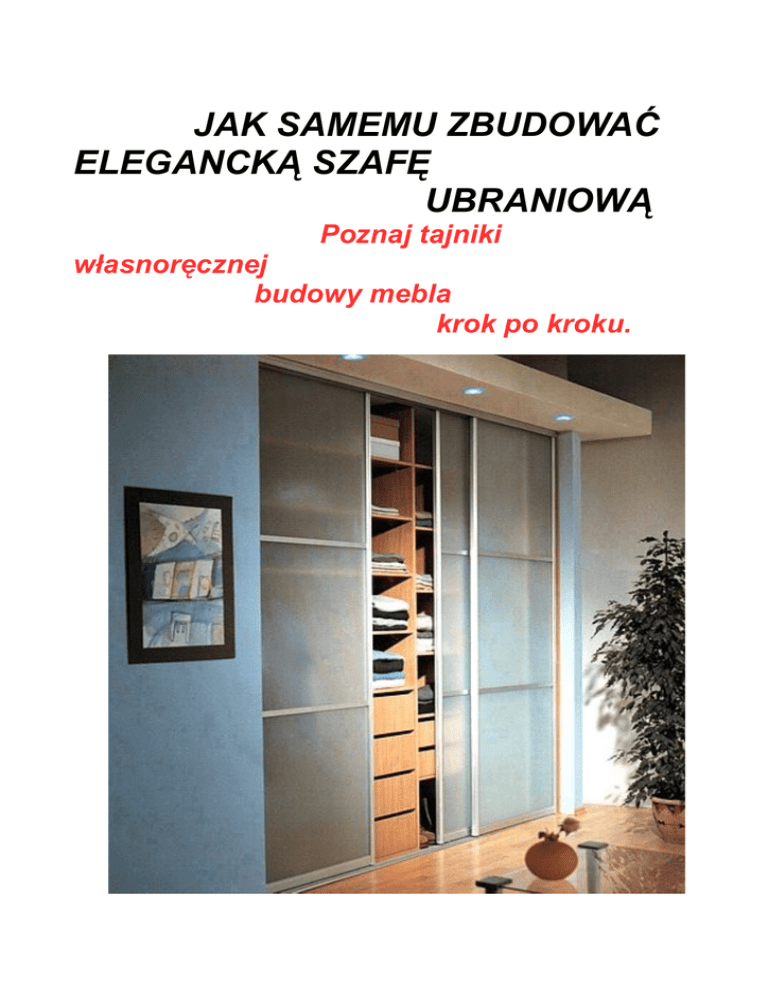

jak samemu zbudować elegancką szafę ubraniową

JAK SAMEMU ZBUDOWAĆ
ELEGANCKĄ SZAFĘ
UBRANIOWĄ
Poznaj tajniki
własnoręcznej
budowy mebla
krok po kroku.
Jest to publikacja bezpłatna którą dodaję jako
sposób montażu systemu jezdnego do szkła lub
lustra,Rama,lub zamiennie z rączkami ,Multiomega,
Niniejsza publikacja ani żadna jej część,nie może
być kopiowana,
ani w jakikolwiek inny sposób
reprodukowana,powielana,ani
odczytywana w środkach pisemnego przekazu bez
pisemnej zgody wydawcy.Zabrania się jej
publicznego udostępniania w Internecie.
Tytuł całej publikacji:Jak samemu zbudować
elegancką szafę ubraniową
Autor:Andrzej Graczyk
Wydanie I
ISBN 978-83-927913-0-0
Stworzyłem serwis"Wirtualny Mebel"dla ludzi
chcących samodzielnie zbudować jakiś mebel do
swojego domu.
Można tam znaleźć gotowe projekty prostych mebli do
samodzielnego wykonania,są tam też porady jak
zaradzić występującym w domu awariom,oraz pomysły
na upiększenie swojego mieszkania.
Zapraszam do korzystania z serwisu.
Drzwi w kombinacji szkło lub lustro,albo lustro lub szkło z płytą.
Wszystkie elementy orz wzorce wymiarów wypełnienia są
przykładowe.
W praktyce każdy będzie dobierał ilość potrzebnych elementów oraz
ich długość w oparciu o swoją szafę
Potrzebne elementy systemu:
rączka,,Rama Plus''R-18 nr kat:8820
Dwie sztuki na jedno skrzydło drzwiowe.
tor górny uniwersalny nr kat:8840
tor dolny,,Gama'' nr kat:82090
2 szt okucie jezdne,,Rama Plus'' nr kat:8814,na jedno skrzydło
drzwiowe
2 szt prowadnik górny uniwersalny nr kat:8823
lub w nowszej wersji łożyskowany,na jedno skrzydło drzwiowe.
ramiak dolny/górny,,Rama'' nr kat:8830
Profil ramiaka dolnego i górnego jest jednakowy.
1 szt pozycjoner nr kat:8802
lub nowsza jego wersja wklejany i przykręcany,na jedno skrzydło
drzwiowe.
Od niedawna są wprowadzone do sprzedaży samodomykacze drzwi.
W końcowej fazie zamykania przejmują na siebie przesuwanie
skrzydła drzwi i łagodne ich domykanie do boku.
Potrzeba jeden samodomykacz na jedno skrzydło drzwiowe.
Tutaj jest więcej informacji o samodomykaczu.
Jeżeli zamierzamy łączyć różne wypełnienia w jednym skrzydle
drzwiowym to będzie potrzebny profil łączący,,Rama'' nr kat:8870
Opis czynności montażowych.
W tym poradniku omówię dwie kombinacje.
Samo szkło lub lustro o grubości 4 milimetry oraz kombinację płyta/
szkło lub lustro/płyta.
Zaczniemy od drzwi których wypełnieniem jest samo szkło lub
lustro o grubości 4 milimetrów. Dodatkowo w tym systemie
potrzebne będzie wiertło do metalu o średnicy 5 oraz 8 milimetrów.
Rączki,,Rama Plus''docinamy na potrzebną długość.
Potrzebną długość rączki oblicza się odejmując od całkowitej
wysokości wnęki 40 milimetrów. Powstały wynik pokazuje na jaką
długość trzeba przyciąć rączki.
Pocięte na wymiar rączki składamy parami,tak jak będą
zamontowane w drzwiach. Powstanie tyle par rączek,ile jest drzwi.
Na wąskich krawędziach,tam gdzie przykleja się szczotki
odbojowe,wiercimy u dołu po dwa otwory według(zdjęcie 76)
a u góry po jednym otworze(zdjęcie 77)
Otwory wiercimy najpierw wiertłem o średnicy 5 milimetrów,przez
ściankę zewnętrzną i wzmacniającą przegrodę znajdującą się tuż za
nią,czyli na wylot.
Następnie najniższy otwór który znajduje się 12 milimetrów od dołu
rączki,rozwiercamy wiertłem o średnicy 8 milimetrów na wylot
przez obie ścianki.
Wkładając przez ten otwór klucz imbusowy nr 5,w śrubę znajdującą
się wózku dolnym regulujemy położenie drzwi w górę lub w dół.
Pozostałe dwa czyli ten który znajduje się powyżej oraz ten z
drugiej strony rączki rozwiercamy wiertłem o średnicy 8 milimetrów
tylko przez zewnętrzną ściankę.
W ten sam sposób wiercimy wszystkie pary rączek.
Następną czynnością jest docięcie ramiaka dolnego i górnego.
Oba profile są identyczne. Docinamy dolny i górny z jednego
odcinka.
Ramiaki poziome należy dociąć o 50 milimetrów krótsze niż
całkowita szerokość skrzydła drzwiowego.
Obliczenia długości i szerokości wypełnienia obliczone są z
przyjętych wymiarów zewnętrznych skrzydeł drzwi.
Taflę szkła lub lustra oblicza się odejmując z wysokości całkowitej
skrzydła drzwiowego 80 milimetrów.
Aby obliczyć szerokość tafli,od szerokości całkowitej skrzydła
drzwiowego trzeba odliczyć 15 milimetrów.
Zastosowanie ma szkło lub lustro o grubości 4 milimetrów.
Jak mamy już docięte rączki i powiercone w nich otwory,docięte
ramiaki dolny i górny,oraz szkło lub lustro to przygotowujemy:
• Okucie dolne ,,Rama''(wózki dolne,po dwa na każde skrzydło).
• Prowadnik górny uniwersalny(wózki górne,po dwa na każde
skrzydło).
• Szczotki odbojowe 5,5 metra bieżącego(na jedne drzwi).
• Szczotka przeciwkurzowa 2,7 metra bieżącego na każde
dwoje drzwi.
• Wkrętki 4x50 do skręcenia ramiaków z rączkami.
• Kliny(co 30 centymetrów) do uzupełnienia grubości szkła w
rączce do grubości płyty.
narzędzia:
wkrętak krzyżakowy,wyciskacz do silikonu z tuby,szmatka do
wycierania
Taflę szkła lub lustra kładziemy na podłodze na podkładkach np z
pozostałych odpadów płyty tak by ze wszystkich czterech stron
wystawało szkło lub lustro.
Bierzemy jeden z ramiaków poziomych,wsuwamy w środek wózki
dolne(zdjęcie 78)
Tak samo nakładamy silikon w szczelinę po całej długości
rączki(dotyczy tylko rączek ,,Rama”).
Wkładamy ramiak z wózkami na krótszy bok szkła lub lustra,na
dłuższy bok zakładamy rączkę,wyrównując koniec rączki z dołem
ramiaka poziomego(zdjęcie 82).
Skręcamy rączkę z ramiakiem za pomocą wkręta 4x50
Sposób założenia ramiaka poziomego ilustruje
(zdjęcie 83).
Ramiaki zakłada się mniejszym rowkiem do wewnątrz skrzydła.
W ten sam sposób skręcamy wszystkie połączenia ramki.
Sposób założenia prowadników górnych jest przedstawiony
na(zdjęciu 82).
Po nawierceniu wiertłem o średnicy 3 milimetrów przykręcamy
prowadnik wkrętami 4x16.Drzwi zakładamy do szafy najpierw górą
do oporu i stawiamy na odpowiednim do górnego torze.
Do regulacji w pionie służą śruby na klucz imbusowy nr 5.
Do zaślepienia otworów w rączkach,można użyć firmowych
zaślepek,ale są też
przyklejane,trzeba pytać o
przyklejane zaślepki do
konfirmatów.
Ostatnią czynnością przy
drzwiach jest przyklejenie
szczotek,w sklepie czy
hurtowni gdzie będziemy się
zaopatrywać należy zapytać o
klipsy przytrzymujące
szczotki na końcach
rączek.Nie odklejają się z czasem(zdjęcie 84).
Zamiennie zamiast rączek ,,Rama”można użyć rączek ,,Multiomega”
DRZWI KOMBINACJA PŁYTA-SZKŁO LUB LUSTRO-PŁYTA
Wszystkie elementy są takie same jak wyżej podałem.
Dochodzi profil łączący,,Rama''
Tyle sztuk ile łączeń zamierzamy wykonać.
Po docięciu i powierceniu rączek i docięciu ramiaków poziomych na
żądaną długość,oraz profili łączących,,Rama'' na tą samą długość co
ramiaki poziome,skręcam ramkę(rączki z ramiakami poziomymi)z
jednej strony,wkładam płytę meblową w rączkę i ramiak poziomy z
obu stron.
UWAGA!!!!PŁYTA MEBLOWA O STANDARDOWEJ GRUBOŚCI,MUSI
BYĆ O 16 MILIMETRÓW WĘŻSZA NIŻ LUSTRO LUB SZKŁO.
!!!!!!!!!!!DOTYCZY TO RĄCZEK
,RAMA'ORAZ,MULTIOMEGA'!!!!!!!
SZKŁO WCHODZI W RĄCZKĘ DO KOŃCA NATOMIAST PŁYTA OPIERA
SIĘ NA ŚCIANCE PRZYTRZYMUJĄCEJ SZKŁO W RĄCZCE.MNIEJSZY
WYMIAR DOTYCZY SZEROKOŚCI I WYSOKOŚCI.
RĄCZKA MULTIOMEGA PRZYSTOSOWANA JEST DO DWÓCH
GRUBOŚCI PŁYTY WYPEŁNIAJĄCEJ 18 i 16 MILIMETRÓW.
W TYM PORADNIKU PRZYJĄŁEM ŻE PŁYTA MA 18 MILIMETRÓW
GRUBOŚCI I WSZYSTKIE OBLICZENIA MAJĄ ZASTOSOWANIE DO
TEJ PŁYTY.
Po włożeniu płyt zakładam profile łączące,wyznaczam w którym
miejscu mają być otwory pod śruby,wiercę i skręcam łączniki z
rączką.
Następnie przykręcam rączkę z drugiej strony. Pusta przestrzeń
która powstała to tafla lustra lub szkła która jest potrzebna.
Mierzymy długość,(trzeba pamiętać o odjęciu grubości ścianki
łącznika(po 2 milimetry na jeden łącznik),bo szerokość tafli się nie
zmienia(podana jest powyżej).Łącznik też ma rowek w który
wchodzi szkło.
Odkręcam jedną rączkę,wkładam w dolny ramiak wózki
dolne(zdjęcie 78)
nakładam w rowki w rączkach i profilu łączącym silikon,wkładam
docięte szkło lub lustro i dokręcam rączkę do ramiaków poziomych.
Montuję prowadniki górne(zdjęcie 82)
i drzwi są gotowe do włożenia w szafę.
Reszta czynności jak w powyższym przykładzie.
Szczotki przyklejamy dopiero jak mamy drzwi włożone w
prowadnice i wyregulowane.
W otwory wkładamy zaślepki lub samoprzylepne zaślepki do
konfirmatów i dopiero wtedy przyklejamy szczotki.
Lustro dla bezpieczeństwa warto podkleić folią samoprzylepną.
Mocowanie toru dolnego.
W podłodze trzeba wywiercić otwory o średnicy 6 milimetrów,
włożyć tulejki rozprężne i przykręcić wkrętami klipsy do podłogi.
Tor górny mocujemy bezpośrednio do sufitu przez wcześniej
nawiercone wiertłem o średnicy 5 milimetrów,otwory.
Tor górny montuje się równo z przodem otworu wnęki.
CZYNNOŚCI REGULACYJNE
Czynności regulacyjne w naszej szafie ograniczą się jedynie do
właściwego wyregulowania wózków dolnych.
Regulacja odbywa się za pomocą śrub w wózkach dolnych.
Chodzi o to by drzwi po domknięciu na całej swej długości równo
przylegały do boku szafy,a także by spód drzwi nie tarł o tor jezdny
dolny.
