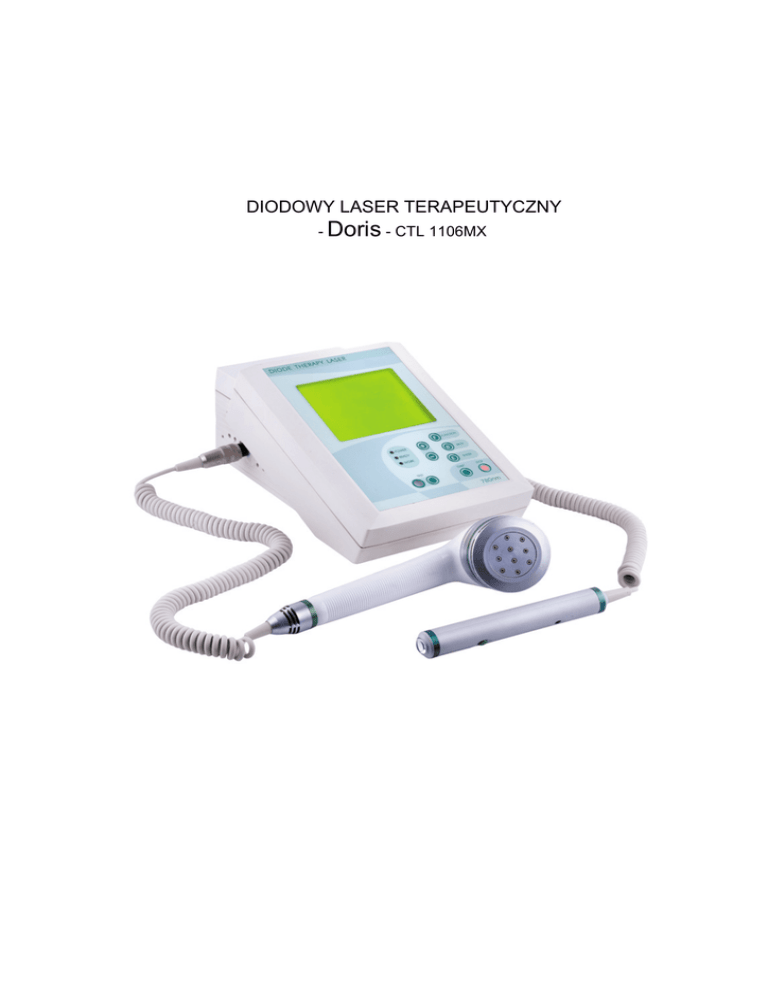

DIODOWY LASER TERAPEUTYCZNY
- Doris - CTL 1106MX
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
1
1. WPROWADZENIE
1.1.
OGÓLNY OPIS URZĄDZENIA
Diodowy laser terapeutyczny DORIS - CTL 1106MX jest urządzeniem
zaprojektowanym do działania w szerokim zakresie zastosowań medycznych, m.in.
fizjoterapii, dermatologii, medycynie estetycznej, stomatologii, ginekologii, urologii,
laryngologii. Źródłem promieniowania laserowego jest w tym urządzeniu
półprzewodnikowa dioda laserowa nowej generacji. DORIS – CTL 1106MX generuje
promieniowanie ciągłe lub modulowane, w zakresie mocy od 50mW do 750mW,
pozwalające na przeprowadzanie skutecznych nieinwazyjnych i niechemicznych zabiegów
terapeutycznych, zarówno powierzchniowych, jaki przezskórnych. Dzięki specjalnym
właściwościom promieniowania laserowego i precyzyjnym metodom aplikacji, laser
terapeutyczny DORIS - CTL 1106MX jest niezwykle użytecznym, a często nawet
niezastąpionym narzędziem w nowoczesnym gabinecie lekarskim.
1.2. PODSTAWOWE WŁAŚCIWOŚCI UŻYTKOWE
Wszechstronność: największa różnorodność aplikacji z racji właściwie dobranych
parametrów mocy promieniowania i długości fali optymalnych dla najszerszej grupy
schorzeń. Użycie skanera znacząco ułatwia pracę z urządzeniem, zwłaszcza
w przypadkach wymagających dłuższych czasów zabiegów.
Efektywność: ze względu na szczególne właściwości promieniowania laserowego
oraz dzięki bardzo precyzyjnej, bezinwazyjnej metodzie aplikacji promieniowania terapia
jest bardziej efektywna i szybsza niż przy użyciu konwencjonalnych metod, a w niektórych
zabiegach stanowić może doskonałe ich uzupełnienie.
Przenośność: urządzenie jest zwarte i ergonomiczne, a co za tym idzie wygodne
w obsłudze. Niewielkie gabaryty jednostki sterującej lasera zapewniają łatwość
użytkowania w każdych warunkach.
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
1.2.
2
PRZYKŁADOWE ZASTOSOWANIA
Fizjoterapia:
- zesztywniające zapalenie stawów kręgosłupa (ZZSK)
- reumatoidalne zapalenia stawów
- choroby zwyrodnieniowe stawów
- zespół Sudecka,
- zapalenie ścięgien
- choroba Dupuytrena
- bóle kręgosłupa,mięśni i stawów
- ostroga piętowa
- zespół cieśni nadgarstka
- łokieć golfisty i tenisisty
- nerwobóle,
- zaburzenia ukrwienia kończyn
- półpasiec i neuralgia po jego przebyciu
Dermatologia, kosmetyka: ropne choroby skóry (trudno gojące się rany, owrzodzenia
o różnej etiologii, odleżyny), dermatozy naczyniowe (m. in. owrzodzenie podudzi), choroby
łojotokowe (trądzik pospolity, łysienie), choroby i odczyny skóry wywołane czynnikami
fizycznymi (oparzenia, odmrożeniami).
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
3
Ginekologia: obrzęki i krwiaki po nacięciu i zszyciu krocza, stany zapalne szyjki
macicy i przydatków, rany po elektrokoagulacji, marskość sromu, liszaje, egzemy
i opryszczki, bliznowce, owrzodzenia, stany zapalne przydatków.
Stomatologia: zapalenie, podrażnienie lub obnażenie miazgi, nadwrażliwość szyjek
zębów, zapalenie dziąseł i przyzębia, martwica dziąseł, urazy błony śluzowej, krwawienie
po ekstrakcji zęba, suchy zębodół, neuralgia nerwu trójdzielnego, ostre zapalenie zatoki
szczękowej, opryszczkowe zapalenie jamy ustnej, afty, szczękościsk.
Laryngologia: zapalenia: zatok (także szczękowe), ucha zewnętrznego, środkowego
i wewnętrznego, trąbki słuchowej, błony śluzowej jamy bębenkowej, migdałków
podniebiennych; zanikowe zapalenie śluzówki gardła, chroniczny nieżyt krtani, dyfuzja
błędnika, opryszczki, afty, pooperacyjne rany gardła, chroniczny nieżyt krtani,
pooperacyjne rany gardła, polipy nosa, neuralgia nerwu trójdzielnego, szum w uszach
(tinnitus), zawroty głowy (vertigo), urazy stawu skroniowo-żuchwowego.
Urologia: przerost gruczołu krokowego, choroba Peyroniego, stany zapalne: pęcherza
moczowego, cewki moczowej, gruczołu krokowego, jądra i najądrza, rany pooperacyjne
i martwice skóry.
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
4
2. PARAMETRY TECHNICZNE
Typ lasera:
Tryb pracy:
Długość fali promieniowania:
diodowy, półprzewodnikowy
praca ciągła lub modulowana
Sonda A: 820nm
∗
Sonda B : 660nm i/lub 780nm
Moc promieniowania sondy A:
zależy od modelu sondy zabiegowej
(patrz: Tabela 1)
∗
zależy od modelu sondy zabiegowej
Moc promieniowania sondy B :
(patrz: Tabela 2)
Dawka energii:
regulowana od 1 do 60J, co 0,1J
Czas zabiegu:
programowany od 0 do 100 min. co 1 sek.
Częstotliwość modulacji:
od 1 do 10.000Hz wraz z częstotliwościami rezonansowymi wg Nogiera i Bahra
Sposób sterowania:
mikroprocesorem z własnym oprogramowaniem
możliwość zaprogramowania 10 własnych
Pamięć lasera:
procedur zabiegowych
Wyświetlacz:
ciekłokrystaliczny (LCD)
Wyświetlane parametry:
moc promieniowania, dawka energii, czas
trwania zabiegu, częstotliwość modulacji
Rękojeść sondy zabiegowej A:
z aplikatorem soczewkowym, z możliwością wyposażenia w wymienne aplikatory
światłowodowe
Rękojeść sondy zabiegowej B:
jak w sondzie A, lub 10-diodowa sonda
powierzchniowa
Zasilanie:
jednofazowe, (220 ÷ 230)V/50Hz
Bezpieczeństwo:
klasa I bezpieczeństwa elektrycznego
klasa IIIb bezpieczeństwa laserowego
CE 0434
Tabela 1: Moc promieniowania sondy zabiegowej A
Model sondy
CTL 2272
CTL 2282
CTL 2273
CTL 2283
CTL 2274
CTL 2284
Długość fali
promieniowania
780nm
820nm
780nm
820nm
780nm
820nm
Moc
promieniowania
250mW
250mW
500mW
500mW
750mW
750mW
Tabela 2: Moc promieniowania sondy zabiegowej B
Model sondy
Długość fali
promieniowania
Moc
promieniowania
CTL
2263
660nm
50mW
CTL 2271 CTL 2261M.1 CTL 2262M.1 CTL 2271M.1 CTL 2272M.1
780nm
660nm
660nm
780nm
780nm
10x25mW
10x50mW
10x25mW
10x50mW
250mW
500mW
250mW
500mW
75mW
CTL 2261M.2 CTL 2262M.2
660nm 780nm 660nm 780nm
6x25
mW
4x25 6x50
mW mW
250mW
500mW
4x50
mW
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
5
3. WYPOSAŻENIE LASERA
3.1. WYPOSAŻENIE PODSTAWOWE I ZAPASOWE
Wyposażenie podstawowe:
-
laser DORIS - CTL 1106MX z sondą zabiegową A (według Tabeli 1) i/lub sondą
zabiegową B (zgodnie z Tabelą 2) – 1 kpl.
-
aplikator soczewkowy CTL 2232 lub światłowodowy CTL 2201A-80-8-8-0 – 1szt.
-
okulary ochronne CTL 2109S – 2szt.
-
kluczyk włącznika stacyjki – 1szt.
-
kabel zasilania sieciowego z bolcem uziemiającym – 1szt.
Wyposażenie zapasowe:
-
kluczyk włącznika stacyjki – 1szt.
-
bezpiecznik 315mA/230V AC – 2szt
3.2. Wyposażenie dodatkowe lub wymienne:
-
aplikator soczewkowy, wiązka równoległa – CTL 2232
-
nasadka do aplikatorów światłowodowych – CTL 2242
-
aplikatory światłowodowe – CTL 2201A-80-6-6-0, CTL 2202A-80-6-2,5-0,
CTL 2204A-80-6-2,5-45, CTL 2203A-80-6-6-45, CTL 2203A-80-8-8-45,
CTL 2203A-120-8-8-45, CTL 2203A-120-8-8-30
-
sondy zabiegowe A – CTL 2272, CTL 2282, CTL 2273, CTL 2283, CTL
2274, CTL 2284
-
sondy zabiegowe B∗ – CTL 2263, CTL 2271
-
sondy zabiegowe powierzchniowe B∗ – CTL 2261M.1, CTL 2262M.1,
CTL 2261M.2, CTL 2262M.2, CTL 2271M.1, CTL 2272M.1,
-
okulary ochronne - CTL 2109S
-
gogle ochronne - CTL 2109G
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
6
Nazwa i specyfikacja lasera
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
CTL 1106MX – 14 z sondą zabiegową A: CTL 2282, 820nm - 250mW i sondą
zabiegową B: CTL 2261M.1, 660nm – 10 x 25mW (250mW)
CTL 1106MX – 15 z sondą zabiegową A: CTL 2283, 820nm - 500mW i sondą zabiegową B:
CTL 2261M.1, 660nm – 10 x 25mW (250mW)
CTL 1106MX – 16 z sondą zabiegową A: CTL 2282, 820nm - 250mW i sondą
zabiegową B: CTL 2262M.1, 660nm – 10x50mW (500mW)
CTL 1106MX – 17 z sondą zabiegową A: CTL 2283, 820nm - 500mW i sondą
zabiegową B: CTL 2262M.1, 660nm – 10x50mW (500mW)
CTL 1106MX – 18 z sondą zabiegową A: CTL 2282, 820nm - 250mW i sondą zabiegową
CTL 2271M.1, 780nm – 10x25mW (250mW)
CTL 1106MX – 19 z sondą zabiegową A: CTL 2283, 820nm - 500mW i sondą
zabiegową B: CTL 2271M.1, 780nm – 10x25mW (500mW)
CTL 1106MX – 20 z sondą zabiegową A: CTL 2282, 820nm - 250mW i sondą zabiegową B:
CTL 2272M.1, 780nm – 10x50 (500mW)
CTL 1106MX – 21 z sondą zabiegową A: CTL 2283, 820nm - 500mW i sondą zabiegową B:
CTL 2272M.1, 780nm – 10x50mW (500mW)
CTL 1106MX – 22 z sondą zabiegową A: CTL 2282, 820nm - 250mW i sondą zabiegową
B:CTL 2261M.2, 660nm – 6x25mW & 780nm - 4x25mW (100mW)
CTL 1106MX – 23 z sondą zabiegową A: CTL 2283, 820nm – 500mW i sondą zabiegową B:
CTL 2261M.2, 660nm – 6x25mW & 780nm - 4x25mW (100mW)
CTL 1106MX – 24 z sondą zabiegową A: CTL 2282, 820nm - 250mW I sondą zabiegową B:
CTL 2262M.2, 660nm – 6x50mW & 780nm - 4x50mW (200mW)
CTL 1106MX – 25 z sondą zabiegową A: CTL 2282, 820nm – 500mW i sondą zabiegową B:
CTL 2262M.2, 660nm – 6x50mW & 780nm - 4x50mW (200mW)
4. AKCESORIA DODATKOWE
Lp. Nazwa produktu i specyfikacja Nr katalogowy
1. Aplikator soczewkowy
CTL 2232
2.
Nasadka do aplikatorów
światłowodowych
CTL 2242
3.
Aplikator światłowodowy
walcowy, prosty 0o
CTL 2201A-806-6-0
4.
Aplikator światłowodowy
stożkowy, prosty 0o
CTL 2202A-806-2,5-0
Wygląd (rysunek lub zdjęcie)
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
5.
Aplikator światłowodowy
stożkowy, kątowy 45o
CTL 2204A-806-2,5-45
6.
Aplikator światłowodowy
walcowy, kątowy 45o
CTL 2203A-806-6-45
7.
Aplikator światłowodowy
walcowy, kątowy 45o
CTL 2203A-808-8-45
8.
Aplikator światłowodowy
walcowy, kątowy 45o
CTL 2203A120-8-8-45
9.
Aplikator światłowodowy
walcowy, kątowy 30 o
CTL 2203A120-8-8-30
10. Sonda zabiegowa punktowa
660nm - 50mW
CTL 2263
11. Sonda zabiegowa punktowa
780nm - 75mW
CTL 2271
12. Sonda zabiegowa punktowa
780nm - 250mW
CTL 2272
13. Sonda zabiegowa punktowa
820nm - 250mW
CTL 2282
14. Sonda zabiegowa punktowa
780nm - 500mW
CTL 2273
15. Sonda zabiegowa punktowa
820nm - 500mW
CTL 2283
16. Sonda zabiegowa punktowa
780nm - 750mW
CTL 2274
7
Diodowy Laser Terapeutyczny – DORIS – CTL 1106MX
17. Sonda zabiegowa punktowa
820nm - 750mW
CTL 2284
18. Sonda zabiegowa
powierzchniowa
660nm – 10x25mW
CTL 2261M.1
19. Sonda zabiegowa
poweirzchniowa
660nm – 10x50mW
CTL 2262M.1
20. Sonda zabiegowa
powierzchniowa
780nm – 10x25mW
CTL 2271M.1
21. Sonda zabiegowa
powierzchniowa
780nm – 10x50mW
CTL 2272M.1
22. Sonda zabiegowa
powierzchniowa
660nm – 6x25mW
+780nm – 4x25mW
CTL 2261M.2
23. Sonda zabiegowa
powierzchniowa
660nm – 6x50mW
+780nm – 4x50mW
CTL 2262M.2
24. Okulary ochronne
dla λ= 660nm i λ=820nm
CTL 2109S
25. Gogle ochronne
dla λ= 660nm i λ=820nm
CTL 2109G
