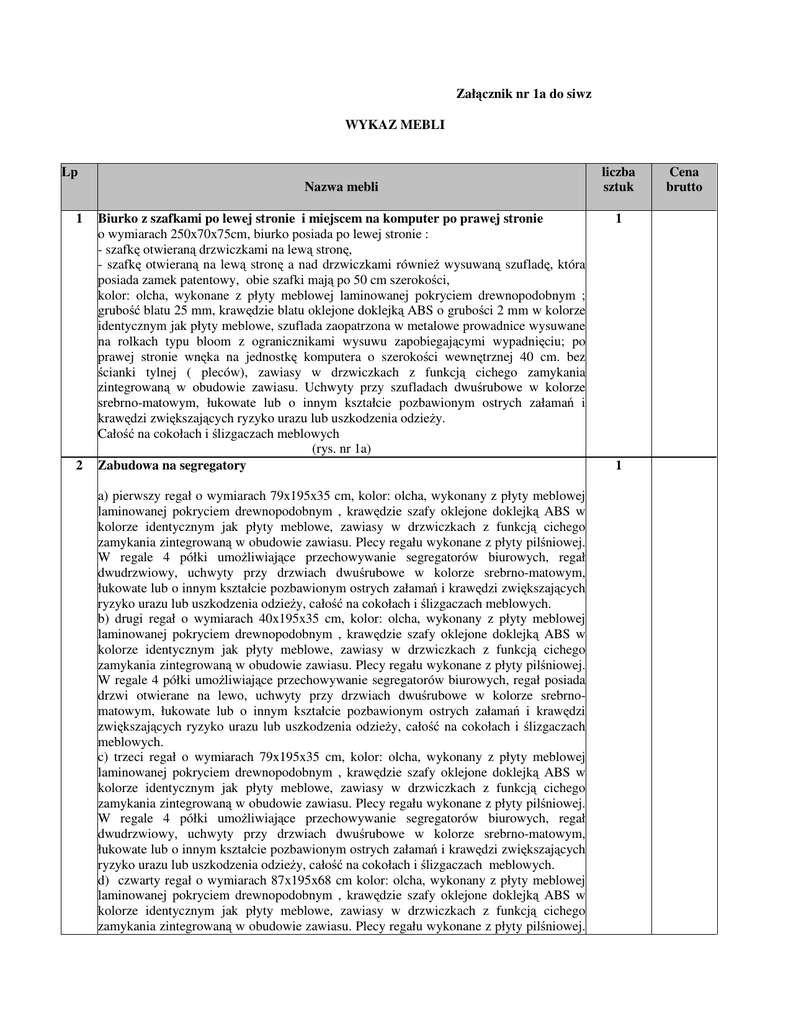

Załącznik nr 1a do siwz WYKAZ MEBLI Lp Nazwa mebli liczba sztuk

Załącznik nr 1a do siwz
WYKAZ MEBLI
Lp
Nazwa mebli
1
2
Biurko z szafkami po lewej stronie i miejscem na komputer po prawej stronie
o wymiarach 250x70x75cm, biurko posiada po lewej stronie :
- szafkę otwieraną drzwiczkami na lewą stronę,
- szafkę otwieraną na lewą stronę a nad drzwiczkami również wysuwaną szufladę, która
posiada zamek patentowy, obie szafki mają po 50 cm szerokości,
kolor: olcha, wykonane z płyty meblowej laminowanej pokryciem drewnopodobnym ;
grubość blatu 25 mm, krawędzie blatu oklejone doklejką ABS o grubości 2 mm w kolorze
identycznym jak płyty meblowe, szuflada zaopatrzona w metalowe prowadnice wysuwane
na rolkach typu bloom z ogranicznikami wysuwu zapobiegającymi wypadnięciu; po
prawej stronie wnęka na jednostkę komputera o szerokości wewnętrznej 40 cm. bez
ścianki tylnej ( pleców), zawiasy w drzwiczkach z funkcją cichego zamykania
zintegrowaną w obudowie zawiasu. Uchwyty przy szufladach dwuśrubowe w kolorze
srebrno-matowym, łukowate lub o innym kształcie pozbawionym ostrych załamań i
krawędzi zwiększających ryzyko urazu lub uszkodzenia odzieży.
Całość na cokołach i ślizgaczach meblowych
(rys. nr 1a)
Zabudowa na segregatory
a) pierwszy regał o wymiarach 79x195x35 cm, kolor: olcha, wykonany z płyty meblowej
laminowanej pokryciem drewnopodobnym , krawędzie szafy oklejone doklejką ABS w
kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. Plecy regału wykonane z płyty pilśniowej.
W regale 4 półki umożliwiające przechowywanie segregatorów biurowych, regał
dwudrzwiowy, uchwyty przy drzwiach dwuśrubowe w kolorze srebrno-matowym,
łukowate lub o innym kształcie pozbawionym ostrych załamań i krawędzi zwiększających
ryzyko urazu lub uszkodzenia odzieży, całość na cokołach i ślizgaczach meblowych.
b) drugi regał o wymiarach 40x195x35 cm, kolor: olcha, wykonany z płyty meblowej
laminowanej pokryciem drewnopodobnym , krawędzie szafy oklejone doklejką ABS w
kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. Plecy regału wykonane z płyty pilśniowej.
W regale 4 półki umożliwiające przechowywanie segregatorów biurowych, regał posiada
drzwi otwierane na lewo, uchwyty przy drzwiach dwuśrubowe w kolorze srebrnomatowym, łukowate lub o innym kształcie pozbawionym ostrych załamań i krawędzi
zwiększających ryzyko urazu lub uszkodzenia odzieży, całość na cokołach i ślizgaczach
meblowych.
c) trzeci regał o wymiarach 79x195x35 cm, kolor: olcha, wykonany z płyty meblowej
laminowanej pokryciem drewnopodobnym , krawędzie szafy oklejone doklejką ABS w
kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. Plecy regału wykonane z płyty pilśniowej.
W regale 4 półki umożliwiające przechowywanie segregatorów biurowych, regał
dwudrzwiowy, uchwyty przy drzwiach dwuśrubowe w kolorze srebrno-matowym,
łukowate lub o innym kształcie pozbawionym ostrych załamań i krawędzi zwiększających
ryzyko urazu lub uszkodzenia odzieży, całość na cokołach i ślizgaczach meblowych.
d) czwarty regał o wymiarach 87x195x68 cm kolor: olcha, wykonany z płyty meblowej
laminowanej pokryciem drewnopodobnym , krawędzie szafy oklejone doklejką ABS w
kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. Plecy regału wykonane z płyty pilśniowej.
liczba
sztuk
1
1
Cena
brutto
3
4
W regale 4 półki umożliwiające przechowywanie segregatorów biurowych, regał
dwudrzwiowy, uchwyty przy drzwiach dwuśrubowe w kolorze srebrno-matowym,
łukowate lub o innym kształcie pozbawionym ostrych załamań i krawędzi zwiększających
ryzyko urazu lub uszkodzenia odzieży, całość na cokołach i ślizgaczach meblowych.
(rys. nr 2a)
Kontuar z klapką – wejściem
O wymiarach 219x100x60 cm+część ruchoma 80 cm
kolor: olcha; wykonana z płyty meblowej laminowanej pokryciem drewnopodobnym ;
grubość blatu 25 mm, krawędzie blatu oklejone doklejką ABS o grubości 2 mm w kolorze
identycznym jak płyta meblowa; plecy kontuaru wykonane z płyty meblowej
laminowanej pokryciem drewnopodobnym. Część ruchoma tzw. wejście otwierane do
góry. Klapka posiada zawiasy metalowe umożliwiające wejście, zawiasy z funkcją
cichego zamykania zintegrowaną w obudowie zawiasu. Kontuar pod ladą przedzielony
pośrodku, posiada dwie półki umożliwiające chowanie dokumentów . Szerokość samego
kontuaru wynosi 219 cm , całość na stopkach meblowych. Front wykonany z podłużnych
listew dekoracyjnych, wykonanych z płyty laminowanej o gr. 18 mm
(rys. nr 3a)
Zestaw stojących szafek kuchennych wraz z szafkami wiszącymi ( na wymiar)
1
1
A) zestaw wiszących szafek kuchennych
o wymiarach 200x60x25 cm, .W zestawie są dwie szafki dwudrzwiowe o wymiarach
80 cm szer. oraz jedna szafka z drzwiami otwieranymi na lewo szerokość 40 cm . W
szafkach w zestawie kuchennym muszą znajdować się 2 półki. Szafka wisząca z
wieszakami regulowanymi na szynie montażowej
kolor: olcha, wykonane z płyty meblowej laminowanej pokryciem drewnopodobnym,
Plecy zestawu wykonane z płyty pilśniowej, krawędzie oklejone doklejką ABS o
grubości 2 mm w kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z
funkcją cichego zamykania zintegrowaną w obudowie zawiasu. Uchwyty przy
drzwiach dwuśrubowe w kolorze srebrno-matowym, łukowate lub o innym kształcie
pozbawionym ostrych załamań i krawędzi zwiększających ryzyko urazu lub
uszkodzenia odzieży,
( rys. nr 4 a)
B) zestaw stojących mebli kuchennych ( na wymiar)
o wymiarach 200x85x60 cm. kolor: olcha, wykonane z płyty meblowej laminowanej
pokryciem drewnopodobnym , krawędzie blatu oklejone doklejką ABS o grubości 2
mm w kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją
cichego zamykania zintegrowaną w obudowie zawiasu. W zestawie w blacie o gr. 28
mm możliwość zamontowania zlewu jednokomorowego. Pod blatem znajdują się dwie
szafki dwudrzwiowe, z czago szafka znajdująca się bezpośrednio pod zlewem nie
posiada pleców. Szerokość szafek 2 x 80 cm. Szafka znajdująca się po prawej stronie
zestawu posiada w środku jedną półkę. Po lewej stronie zestawu znajdują się trzy
szuflady
wysuwane na rolkach z ogranicznikami wysuwu zapobiegającymi
wypadnięciu; szer. szafki 40 cm. Plecy zestawu wykonane z płyty pilśniowej.
Uchwyty przy drzwiach dwuśrubowe w kolorze srebrno-matowym, łukowate lub o
innym kształcie pozbawionym ostrych załamań i krawędzi zwiększających ryzyko
urazu lub uszkodzenia odzieży, dół zestawu zamontowany na stopkach meblowych
( rys. nr 4a )
5
Szafka do wnęki pod zlew z 4-szufladami
O wymiarach 122x82x60 cm kolor: olcha, wykonane z płyty meblowej laminowanej
pokryciem drewnopodobnym , krawędzie blatu oklejone doklejką ABS o grubości 2 mm w
kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. W blacie szafki możliwość zamontowania
zlewu jednokomorowego po prawej stronie . Szafka po lewej stronie posiada cztery
3
6
7
szuflady wysuwane na rolkach z ogranicznikami wysuwu zapobiegającymi wypadnięciu,
równej szerokości; Pod zlewem szafka dwudrzwiowa, plecy zestawu wykonane z płyty
pilśniowej. Uchwyty przy drzwiach dwuśrubowe w kolorze srebrno-matowym, łukowate
lub o innym kształcie pozbawionym ostrych załamań i krawędzi zwiększających ryzyko
urazu lub uszkodzenia odzieży, dół zestawu zamontowany na stopkach meblowych
( rys. nr 5a)
Szafka wisząca zamykana
O wymiarach 120x60x25 cm
Szafka dwudrzwiowa. W lewej części znajdują się dwie półki, w prawej części znajduje
się jedna półka. Kolor: olcha, wykonane z płyty meblowej laminowanej pokryciem
drewnopodobnym, krawędzie blatu oklejone doklejką ABS o grubości 2 mm w kolorze
identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego zamykania
zintegrowaną w obudowie zawiasu. Plecy szafki wykonane z płyty pilśniowej. Szafka
posiada uchwyty do powieszenia na ścianie. Uchwyty przy drzwiach dwuśrubowe w
kolorze srebrno-matowym, łukowate lub o innym kształcie pozbawionym ostrych załamań
i krawędzi zwiększających ryzyko urazu lub uszkodzenia odzieży.
(rys. nr 5 a)
Zabudowa - lada recepcyjna ze szklaną ścianką
o wym. 478x231x115cm ( wysokość ), wykonana na stelażu płytowym, blat wykonany z
płyty 25 mm i oklejone obrzeżem ABS ( mebel łączony na złącza),nadstawka wykonana z
płyty laminowanej, boki 1,8 mm, Stelaż chromowany z szybami hartowanymi o grubości 5
mm ( wszystkie strony szlifowane ), mocowane w uchwytach. Kolor mebli: olcha,
wykonane z płyty meblowej laminowanej pokryciem drewnopodobnym. Uchwyty przy
wszystkich drzwiach dwuśrubowe w kolorze srebrno-matowym, łukowate lub o innym
kształcie pozbawionym ostrych załamań i krawędzi zwiększających ryzyko urazu lub
uszkodzenia odzieży. Całość na stopkach meblowych. Lada recepcyjna powinna mieć
możliwość podłączenia dwóch zestawów komputerowych, otwory na kable do podłączenia
komputera zakryte przelotami plastikowymi w kolorze mebli. W ladzie recepcyjnej do
oszklonej nadstawki ma być dołączona klapka, umożliwiająca wejście za kontuar. Długość
klapki 60 cm. . Klapka otwierana do góry. Pod ladą recepcyjną powinny znajdować się:
- regał z 4 półkami ,
- dwie szafki jednodrzwiowe, nad każdą szafką wysuwana szuflada, zamykana na zamek
patentowy, szer. jednej szafki 35 cm
- regał szer. 80 cm ,
- regał z trzema pólkami, szer. 50 cm
- szafka dwudrzwiowa, szer. 100 cm, jedną półką w środku.
- zawiasy w drzwiczkach z funkcją cichego zamykania zintegrowaną w obudowie zawiasu
w każdej szafce
( rys. nr 6a)
Biurko z trzema szufladami i z nadstawką
O wymiarach 140x72x60
Biurko po lewej stronie posiada trzy szuflady, kolor: olcha, wykonane z płyty meblowej
laminowanej pokryciem drewnopodobnym. Plecy szuflad w biurku wykonane z płyty
pilśniowej. grubość blatu 25 mm krawędzie blatu oklejone doklejką ABS o grubości 2 mm
w kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. Uchwyty przy szufladach dwuśrubowe w
kolorze srebrno-matowym, łukowate lub o innym kształcie pozbawionym ostrych załamań
i krawędzi zwiększających ryzyko urazu lub uszkodzenia odzieży. Szuflady zamykane na
zamek patentowy – komplet dwóch kluczy. Pod szufladami zamontowana stopka meblowa
Biurko posiada nadstawkę o wymiarach 140x22x10 cm .
( rys. nr 7a)
1
1
8
Krzesło
typu LATTE o metalowej
oparciem, Wymiary modelu:
30
chromowanej ramie, z drewnianym siedziskiem i
Kolor: olcha
(rys. nr 8)
9
Zabudowa ze środkową częścią otwartą
O wymiarach 260x90x40 cm, kolor: olcha, wykonane z płyty meblowej laminowanej
pokryciem drewnopodobnym , krawędzie oklejone doklejką ABS o grubości 2 mm w
kolorze identycznym jak płyty meblowe, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. Każda z części ma szerokość 90 cm.
Każda część pojedynczego regału posiada tzw. część otwartą. Część otwarta posiada jedną
półkę, wymiary – wysokość 66 cm. Nad częścią otwartą znajdują się szafki dwudrzwiowe,
wysokość części zabudowanej 92 cm, znajdują się tam 2 półki. Pod częścią otwartą
znajdują się szafki dwudrzwiowe, wysokość części zabudowanej 92 cm, znajdują się tam 2
półki. Całość na stopkach meblowych w wysokości 10 cm . Uchwyty dwuśrubowe w
kolorze srebrno-matowym, łukowate lub o innym kształcie pozbawionym ostrych załamań
i krawędzi zwiększających ryzyko urazu lub uszkodzenia odzieży
(Rys nr 9a)
10 Szafka pod zlew do wnęki
O wymiarach 110x85x60 cm.
kolor: olcha; wykonana z płyty meblowej laminowanej pokryciem drewnopodobnym ;
Szafka powinna umożliwić zamontowanie zlewu kuchennego jednokomorowego. Szafka
pod zlew posiada :
- Szafkę dwudrzwiową ( w środku zawiasy z funkcją cichego zamykania zintegrowaną w
obudowie zawiasu)
- szafkę otwieraną na prawą stronę gdzie mieszczą się dwie półki, całość na stopkach
meblowych, plecy wykonane z płyty pilśniowej, zawiasy w drzwiczkach z funkcją cichego
zamykania zintegrowaną w obudowie zawiasu. Szafka przykryta blatem gr. 28 mm z
możliwością zamontowania zlewu jednokomorowego. Uchwyty przy szufladach
dwuśrubowe w kolorze srebrno-matowym, łukowate lub o innym kształcie pozbawionym
ostrych załamań i krawędzi zwiększających ryzyko urazu lub uszkodzenia odzieży
(rys. nr 10a)
11 Stolik na 4 nogach
O wymiarach 75x60x70 cm
Nogi stolika w aneksie kuchennym metalowe śr. 60 mm w kolorze srebrnym
chromowanym. Blat Stolika w kolorze olcha, krawędzie oklejone doklejką ABS o
grubości 2 mm w kolorze identycznym jak blat stołu wykonany z płyty meblowej
laminowanej pokryciem drewnopodobnym
( rys nr 11)
12 Szafka na klucze, przeszklona, zamykana
O wymiarach 80x60x12
Szafka dwudrzwiowa, przeszklona , powinna posiadać haczyki do wieszania kluczy w
ilości 125 kluczy ( 25 kluczy w jednym rzędzie, 5 rzędów ) Kolor : wiśnia, wykonane z
płyty meblowej laminowanej pokryciem drewnopodobnym. Uchwyty przy wszystkich
drzwiach dwuśrubowe w kolorze srebrno-matowym, łukowate lub o innym kształcie
pozbawionym ostrych załamań i krawędzi zwiększających ryzyko urazu lub uszkodzenia
1
1
3
1
odzieży. Szafka zamykana na zamek patentowy – w zestawie dwa klucze.
( rys. nr 12a)
ŁĄCZNA WARTOŚĆ ZAMÓWIENIA
Uwaga:
1.Uchwyty powinny być identyczne tzn. dwuśrubowe w kolorze srebrno-matowym, łukowate lub
o innym kształcie pozbawionym ostrych załamań i krawędzi zwiększających ryzyko urazu lub
uszkodzenia odzieży
2.Wymiary zabudowy zostały podane orientacyjnie. Wykonawca zobowiązany będzie w
trakcie realizacji zamówienia dokonać we własnym zakresie pomiarów i odpowiednio
dopasować poszczególne elementy.
Pomiarów można dokonywać od poniedziałku do piątku w godz. 7.30 – 15.30
tel. 091 48 50 515 po telefonicznym wcześniejszym uzgodnieniu
..............................., dn. ...............................
...............................................................................................
(podpis(y) osób uprawnionych do reprezentacji wykonawcy,
w przypadku oferty wspólnej- podpis pełnomocnika wykonawców)
