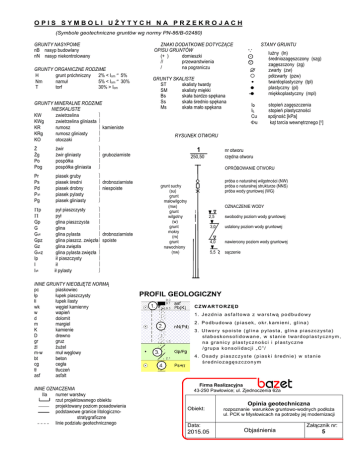

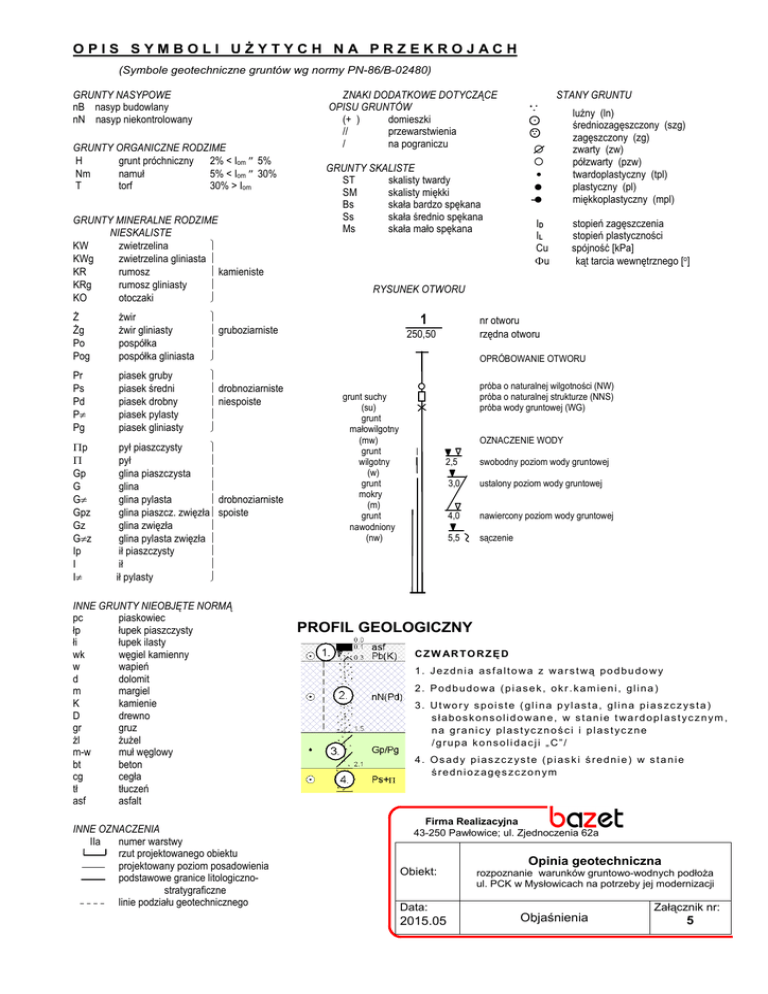

1.12 – zał. nr 17 Opinia Geotechniczna

OPIS SYMBOLI UśYTYCH NA PRZEKROJACH
(Symbole geotechniczne gruntów wg normy PN-86/B-02480)
GRUNTY NASYPOWE
nB nasyp budowlany
nN nasyp niekontrolowany
GRUNTY ORGANICZNE RODZIME
H
grunt próchniczny 2% < Iom ≤ 5%
Nm
namuł
5% < Iom ≤ 30%
T
torf
30% > Iom
GRUNTY MINERALNE RODZIME
NIESKALISTE
KW
zwietrzelina

KWg
zwietrzelina gliniasta 
KR
rumosz
 kamieniste
KRg
rumosz gliniasty

KO
otoczaki

ś
śg
Po
Pog
Ŝwir
Ŝwir gliniasty
pospółka
pospółka gliniasta

 gruboziarniste


Pr
Ps
Pd
Pπ
Pg
piasek gruby
piasek średni
piasek drobny
piasek pylasty
piasek gliniasty

 drobnoziarniste
 niespoiste


Πp
Π
Gp
G
Gπ
Gpz
Gz
Gπz
Ip
I
Iπ
pył piaszczysty

pył

glina piaszczysta

glina

glina pylasta
 drobnoziarniste
glina piaszcz. zwięzła spoiste
glina zwięzła

glina pylasta zwięzła 
ił piaszczysty

ił

ił pylasty

INNE GRUNTY NIEOBJĘTE NORMĄ
pc
piaskowiec
łp
łupek piaszczysty
łi
łupek ilasty
wk
węgiel kamienny
w
wapień
d
dolomit
m
margiel
K
kamienie
D
drewno
gr
gruz
Ŝl
ŜuŜel
m-w
muł węglowy
bt
beton
cg
cegła
tł
tłuczeń
asf
asfalt
INNE OZNACZENIA
IIa
numer warstwy
rzut projektowanego obiektu
projektowany poziom posadowienia
podstawowe granice litologicznostratygraficzne
linie podziału geotechnicznego
ZNAKI DODATKOWE DOTYCZĄCE
OPISU GRUNTÓW
(+ )
domieszki
//
przewarstwienia
/
na pograniczu
GRUNTY SKALISTE
ST
skalisty twardy
SM
skalisty miękki
Bs
skała bardzo spękana
Ss
skała średnio spękana
Ms
skała mało spękana
STANY GRUNTU
•
luźny (ln)
średniozagęszczony (szg)
zagęszczony (zg)
zwarty (zw)
półzwarty (pzw)
twardoplastyczny (tpl)
plastyczny (pl)
miękkoplastyczny (mpl)
ID
IL
Cu
Φu
stopień zagęszczenia
stopień plastyczności
spójność [kPa]
kąt tarcia wewnętrznego [o]
RYSUNEK OTWORU
1
nr otworu
rzędna otworu
250,50
OPRÓBOWANIE OTWORU
próba o naturalnej wilgotności (NW)
próba o naturalnej strukturze (NNS)
próba wody gruntowej (WG)
grunt suchy
(su)
grunt
małowilgotny
(mw)
grunt
wilgotny
(w)
grunt
mokry
(m)
grunt
nawodniony
(nw)
OZNACZENIE WODY
2,5
swobodny poziom wody gruntowej
3,0
ustalony poziom wody gruntowej
4,0
nawiercony poziom wody gruntowej
5,5
sączenie
PROFIL GEOLOGICZNY
C Z W AR T O R Z Ę D
1 . J e z d n i a a s f a l t o w a z w a r s t wą p o d b u d o w y
2. Podbudowa (piasek, okr.kamieni, glina)
3 . U t wo r y s p o i s t e ( g l i n a p y l a s t a , g l i n a p i a s z c z y s t a )
s ł a b o s k o n s o l i d o w a n e , w s t a n i e t wa r d o p l a s t y c z n y m ,
na granicy plastyczności i plastyczne
/grupa konsolidacji „C”/
4. Osady piaszczyste (piaski średnie) w stanie
średniozagęszczonym
Firma Realizacyjna
43-250 Pawłowice; ul. Zjednoczenia 62a
Opinia geotechniczna
Obiekt:
Data:
2015.05
rozpoznanie warunków gruntowo-wodnych podłoŜa
ul. PCK w Mysłowicach na potrzeby jej modernizacji
Objaśnienia
Załącznik nr:
5
