Unilift AP, KP

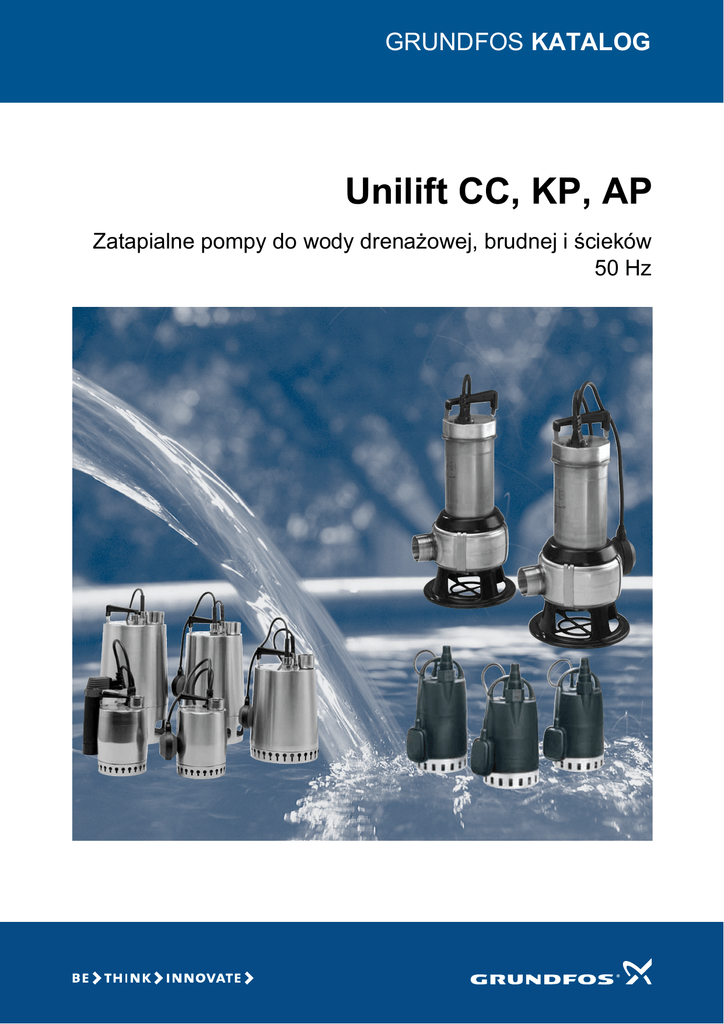

GRUNDFOS KATALOG
Unilift CC, KP, AP
Zatapialne pompy do wody drenażowej, brudnej i ścieków
50 Hz
SPIS TREŚCI
Przegląd produktów
Podstawowe dane o produktach
Pola pracy
Zastosowania
Przykłady zastosowań
Zestawienie produktów
Klucz oznaczeń typu
Pompy Unilift CC
Pompy Unilift KP
Pompy Unilift AP
Konstrukcja
Montaż
5
6
6
6
7
7
7
7
8
8
Dane techniczne
Unilift CC
Unilift KP
Unilift AP12
Unilift AP35
Unilift AP35B
Unilift AP50
Unilift AP50B
Skrzynka sterująca
LC 107, LCD 107
LC 108, LCD 108
Łączniki pływakowe
LC 110, LCD 110
Osprzęt do pomp Unilift CC, KP, AP
Sterowniki i osprzęt
9
13
17
22
27
32
37
42
44
45
46
47
49
50
Zestawienie produktów
Unilift CC
Unilift KP 150
Unilift KP 250
Unilift KP 350
Unilift AP12
Unilift AP35
Unilift AP35B
Unilift AP50
Unilift AP50B
2
52
53
54
55
56
57
57
58
58
Unilift CC, KP, AP
Zastosowanie
Dane techniczne
Unilift CC
• Maks. wydajność, Q: 14 m3/h
Pompa zatapialna z możliwością
zasysania do niskiego poziomu,
przeznaczona do tłoczenia czystej,
nieagresywnej i lekko
zanieczyszczonej wody (ścieki
szare). Pompa Unilift CC
przeznaczona jest do pracy
stacjonarnej jak i przenośnej.
• Maks. wysokość podnoszenia, H: 9 m
Dobór
• Temperatura cieczy.: 0°C do +40°C
• Niski poziom odpompowania: do 3 mm.
Unilift KP
• Maks. wydajność, Q: 14 m3/h
Pompa zatapialna przeznaczona
do tłoczenia czystej, nieagresywnej
i lekko zanieczyszczonej wody
(ścieki szare) tj: woda brudna z
gospodarstw domowych.
• Maks. wysokość podnoszenia, H: 9 m
GR 0110
• Temperatura cieczy.: 0°C do +50°C
• Maks. wielkość cząstek: ø10 mm
• Materiał: Stal nierdzewna.
Unilift AP12
• Maks. wydajność, Q: 32 m3/h
Pompa zatapialna przeznaczona
do tłoczenia wody czystej,
nieagresywnej i lekko
zanieczyszczonej (ścieki szare).
Pompa Unilift AP12 może być
stosowana jako pompa przenośna
dla instalatorów oraz w przemyśle
lekkim.
• Maks. wysokość podnoszenia, H: 17 m
TM03 1884 3305
GR A0682
• Materiał: Kompozyt
TM03 1883 3305
• Maks. wielkość cząstek: ø10 mm
• Temperatura cieczy.: 0°C do +55°C
• Materiał: Stal nierdzewna.
Unilift AP35
• Maks. wydajność, Q: 18 m3/h
Pompy zatapialne zostały
zaprojektowane do tłoczenia wody
brudnej, wody z zawartością
włókien z pralni i zakładów
przemysłu lekkiego (bez fekalii) itp.
z cząstkami stałymi o wymiarze do
ø35 mm.
• Maks. wysokość podnoszenia, H: 11 m
TM03 1885 3305
TM03 1851 3205
• Maks. wielkość cząstek: ø12 mm
• Maks. wielkość cząstek: ø35 mm
• Materiał: Stal nierdzewna.
Unilift AP35B
• Maks. wydajność, Q: 21 m3/h
Pompa zatapialna przeznaczona
do tłoczenia ścieków sanitarnych
lecz bez fekalii. Pompa jest
odpowiednia do montażu na
autozłączu, przez co ułatwiony jest
dostęp do pompy a tym samym
łatwa konserwacja urządzenia.
• Maks. wysokość podnoszenia, H: 13 m
TM03 1886 3305
TM00 5739 1195
• Temperatura cieczy.: 0°C do +55°C
• Maks. wielkość cząstek: ø35 mm
• Materiał: Stal nierdzewna
• Opcjonalnie: Autozłącze.
TM03 1888 3305
• Temperatura cieczy.: 0°C do +40°C
TM03 8259 0907
Woda brudna (bez fekalii)
Drenaż
Przegląd produktów
3
4
• Maks. wydajność, Q: 32 m3/h
Pompy zatapialne zostały
zaprojektowane do tłoczenia wody
brudnej, wody z zawartością
włókien z pralni i zakładów
przemysłu lekkiego itp. z cząstkami
stałymi o wymiarze do ø50 mm.
• Maks. wysokość podnoszenia, H: 12 m
TM00 5740 1495
Unilift AP50
• Temperatura cieczy.: 0°C do +55°C
• Maks. wielkość cząstek: ø50 mm
• Materiał: Stal nierdzewna.
Unilift AP50B
• Maks. wydajność, Q: 31 m3/h
Pompa zatapialna przeznaczona
do tłoczenia wody
zanieczyszczonej oraz ścieków.
Pompa jest odpowiednia do
montażu na autozłączu, przez co
ułatwiony jest dostęp do pompy a
tym samym łatwa konserwacja
urządzenia.
• Maks. wysokość podnoszenia, H: 17 m
TM03 1887 3305
Unilift CC, KP, AP
• Temperatura cieczy.: 0°C do +40°C
• Materiał: Stal nierdzewna
• Opcjonalnie: Autozłącze.
TM03 1889 3305
• Maks. wielkość cząstek: ø50 mm
TM03 8260 0907
Ścieki z gospodarstw domowych
Przegląd produktów
Podstawowe dane o produktach
Unilift CC, KP, AP
Pola pracy
H
[m]
9
8
8
7
6
6
5
5
4
4
3
3
2
2
1
1
0.0
0.5
1.0
0
2
4
1.5
2.0
6
2.5
8
3.0
10
H
[m]
18
3.5
12
Q [l/s]
Q [m³/h]
TM03 1364 1805
7
0
Unilift AP12
UniliftdoAP12
Pompy
wody
Drainage
pumps
drenażowej
16
14
12
10
6
1
0
2
5
3
10
4
5
15
H
[m]
18
6
20
7
25
8
9
30
Q [l/s]
Q [m³/h]
TM03 1362 1805
0
0.5
1.0
0
2
4
H
[m]
12
11
10
9
8
7
6
5
4
3
2
1
0
1.5
2.0
6
2.5
8
3.0
10
3.5
12
Q [l/s]
Q [m³/h]
Unilift AP35/50
Unilift
Pompy AP35/50
do wody
Wastewater
and
brudnej
i ścieków
sewage pumps
35
0
0.0
AP
4
0
50
AP
8
2
Unilift KP
Unilift
KP
Pompy
do wody
Drainage
pumps
drenażowej
TM03 1363 1805
Unilift CC
Unilift
Pompy
do CC
wody
Drainage
pumps
drenażowej
0
0
1
2
5
3
10
4
15
5
6
20
7
25
8
30
9
10 Q [l/s]
35 Q [m³/h]
TM00 3547 1805
H
[m]
9
Unilift AP35B/50B
Unilift
AP35B/50B
Pompy
do wody
16
Wastewater
and
brudnej
i ścieków
14
sewage pumps
12
10
AP50B
8
6
4
0
0
0
1
2
5
3
10
4
15
5
6
20
7
25
8
30
9
Q [l/s]
Q [m³/h]
TM01 9544 1805
AP35B
2
5
Podstawowe dane o produktach
Zastosowania
Wartości pH:
Pompy Unilift CC, KP oraz AP są pompami
zatapialnymi do odwodnień. Przeznaczone są do pracy
przerywanej jak i ciągłej, w instalacjach
wolnostojących. Ponadto pompy typu Unilift AP35B
oraz AP50B są odpowiednie do montażu na
autozłączu.
• Unilift CC:
• Unilift KP:
• Unilift AP:
Pompy przeznaczone są do pracy przerywanej.
Unilift CC, KP, AP
4 do 9
4 do 9
4 do 10.
Maksymalna gęstość: 1100 kg/m3.
Maksymalna głębokość zanurzenia poniżej lustra
cieczy: 10 m.
Do instalacji stacjonarnej, dostępne są sterowniki
poziomu: LC 107, LC 108 i LC 110 do instalacji z jedną
pompą, oraz LCD 107, LCD 108 i LCD 110 do instalacji
dwu pompowych.
Przykłady zastosowań
Typ pompy
Unilift
CC
KP
AP12
AP35
AP35B
AP50
AP50B
Maks. temperatura czynnika
40°C
50°C
55°C
55°C
40°C
55°C
40°C
Maks. wielkość cząstek [mm]
10
10
12
35
35
50
50
Możliwość używania jako urządzenie przenośne
z
z





Ogrodnictwo
z
z
z
z
Woda pochodząca z rzek i jezior
z
z
z
z
z
z
Woda deszczowa, woda drenażowa i powodziowa
z
z
z
z
z
z
z
Napełnianie i opróżnianie kontenerów, stawów, zbiorników, itp.
z
z
z
z
z
z
z
Woda brudna z natrysków, pralek i zlewozmywaków znajdujących się poniżej
poziomu głównego kanału ściekowego
z
z
z
z
z
z
z
Woda basenowa
z
z
z
z
z
z
z
Systemy odwadniające
z
z
z
z
z
z
z
Obniżenie wód gruntowych
z
z
z
z
z
z
z
Woda brudna z przydomowych oczyszczalni ścieków i osadników

z
z
z
z
z
z
z
z
z
z
z
z
z
z
z
Możliwość używania jako urządzenie przenośne przez instalatorów i w
przemyśle lekkim
Ciecze zawierające cząstki włókniste pochodzące z pralni lub odprowadzane
przez zakłady przemysłu lekkiego itp.
Woda drenażowa z wiaduktów, przejść podziemnych itp.
z
z
z
z
Woda drenażowa garażowych instalacji tryskaczowych




z
z
Ścieki z gospodarstw domowych, włączając w to toalety i ubikacje
umieszczone poniżej poziomu głównego kanału ściekowego, instalacja na
zewnątrz budynku
Ścieki z gospodarstw domowych, włączając w to toalety i ubikacje
umieszczone poniżej poziomu głównego kanału ściekowego, instalacja
pompowa wewnątrz budynku
Niemożliwe obszary zastosowań, należy użyć agregatu Multilift
z = Zalecany typ pompy,  = Alternatywnie pompa typu
Definicje w terminologii Grundfos:
Woda drenażowa
Woda surowa, woda z systemów odwadniających
z gospodarstw domowych i małych zakładów
przemysłowych o zawartości cząstek stałych do
12 mm.
6
Dobre zabezpieczenie przed zablokowaniem zapewnia
swobodny przelot pompy 70-80 mm. Należy pamiętać,
że ścieki z toalet zawierają często ciała stałe takie jak
np.: pieluszki, tampony, rolki papieru toaletowego,
zabawki i szczoteczki do zębów.
Zestawienie produktów
Woda brudna
Typoszereg Swobodny przelot
Liczba
Typ wirnika
Unilift
[mm]
biegunów silnika
Woda zanieczyszczona (bez fekalii) z systemów
odwadniających, z gospodarstw domowych i małych
zakładów przemysłowych, zawierająca domieszki
włókniste i cząsteczki stałe o wielkości do 50 mm.
CC
10
Półotwarty
2
KP
10
Półotwarty
2
AP12
12
Półotwarty
2
AP35
35
Vortex
2
AP35B
35
Vortex
2
Ścieki
AP50
50
Vortex
2
Woda zanieczyszczona i ścieki surowe z zawartością
włókien i innych cząsteczek stałych z gospodarstw
domowych i zakładów przemysłowych.
AP50B
50
Vortex
2
Podstawowe dane o produktach
Unilift CC, KP, AP
Klucz oznaczeń typu
Pompy Unilift CC
Przykład
Unilift CC
Unilift CC
Typoszereg
5
7
9
Maks. wysokość
podnoszenia [m]
A1
M1
7
A1
Z łącznikiem pływakowym
Bez łącznika pływakowego
Pompy Unilift KP
Przykład
Unilift KP
Unilift KP
Typoszereg
150
250
350
150 W moc wyjściowa silnika
250 W moc wyjściowa silnika
350 W moc wyjściowa silnika
A
AV
M
Z łącznikiem pływakowym
Z pionowym łącznikiem poziomu
Bez łącznika poziomu
1
3
Silnik jednofazowy
Silnik trójfazowy
150
A
1
Pompy Unilift AP
Przykład
Unilift AP
Unilift AP
Typoszereg pomp AP
12-50
Maks. swobodny przelot [mm]
B
Wersja podstawowa
40-50
Nominalna średnica króćca tłocznego [mm]
0.4 -15
Moc wyjściowa silnika P2/100 [W]
/1
Brak lub 1 = Charakterystyka standardowa.
1 = Możliwość zredukowania średnicy wirnika.
35
.40
.08
/1
A
.1
.V
2 = Zredukowana średnica wirnika oznacza zredukowaną charakterystykę
A
Z łącznikiem poziomu
1
Silnik jednofazowy
Brak lub 3
Silnik trójfazowy
V
Z wirnikiem vortex
7
Podstawowe dane o produktach
Konstrukcja
Pionowe, jednostopniowe, odśrodkowe pompy
zanurzeniowe, z przyłączem tłocznym usytuowanym
poziomo lub pionowo, przystosowane do montażu jako
pompy wolnostojące, montowane z wykorzystaniem
systemu prowadnic "autozłącze" lub do montażu w
studzienkach.
Pompy dostarczane są z asynchronicznym silnikiem
zatapialnym dla 1 x 230 V +6/–10%, 3 x 230 V
+6/–10% or 3 x 400 V +6/–10%, 50 Hz.
Stopień ochrony:
Klasa izolacji:
IP 68
B lub F.
Pompy Unilift
Pompy z silnikiem jednofazowym posiadają
wbudowany wyłącznik termiczny i nie wymagają
dlatego żadnego dalszego zabezpieczenia silnika.
Pompa trójfazowa musi być podłączona do
zewnętrznego wyłącznika ochronnego silnika.
Montaż
Pompy przystosowane są do pracy wolnostojącej.
Pompy Unilift AP35B/AP50B mogą być wyposażone w
autozłącze, dostępne jako osprzęt.
Pompy, przystosowane do montażu pionowego w
studzience drenażowej, mogą być instalowane na
podstawach montowanych do kolana rury ssawnej.
8
Unilift CC, KP, AP
Dane techniczne
Pompy do odwodnień
Unilift CC
Unilift CC
Elementy wyposażenia
Pompa jest dostarczana wraz z adapterem (elementem
dopasowującym) i zaworem zwrotnym.
TM03 1358 1805
Adapter posiada średnice zewnętrzne ¾", 1" i 1¼".
Musi być on przycięty tak by dopasować go do średnicy
przewodu tłocznego.
Pompy Grundfos Unilift CC 5, CC 7 oraz CC 9 są
jednostopniowymi pompami zanurzeniowymi zdolnymi
do zasysania wody nawet z poziomu 3 mm. Pompy te
są zaprojektowane z myślą o pompowaniu wody
deszczowej lub lekko zanieczyszczonej z:
• pralek, wanien, zlewozmywaków, itp., z nisko
położonych części budynku do poziomu głównego
kanału ściekowego,
• piwnic lub budynków podatnych na zalanie,
• studzienek drenażowych,
• studzienek do wód powierzchniowych zbierających
wodę z rynien dachowych, kanałów, tuneli itp.,
• basenów, stawów i fontann.
Pompy przeznaczone są do pracy stacjonarnej jak i
przenośnej. Dostępne są w dwóch wersjach:
• M = praca ręczna
• A = praca automatyczna.
Pompa może tłoczyć wodę z ograniczoną zawartością
zanieczyszczeń stałych o wielkości do ø10 mm.
Aprobaty
Atesty: VDE, GOST oraz LGA zgodnie z normami
DIN EN 12050-2.
Czynniki tłoczne
Pompy przystosowane są do tłoczenia:
• czystej, nieagresywnej wody
• wody lekko zanieczyszczonej, ścieki szare.
Pompa nie nadaje się do tłoczenia:
Można zainstalować w adapterze zawór zwrotny,
zapobiegający przepływowi zwrotnemu przez pompę,
gdy ona nie pracuje.
Płaszcz i korpus pompy
Płaszcz pompy wykonany jest jako jednorodny odlew
z materiału kompozytowego. Zewnętrzna średnica
gwintowanego przyłącza rury tłocznej wynosi 1¼".
Otwór w uchwycie służącym do przenoszenia pompy
służy do blokowania przewodu łącznika pływakowego.
Główny przewód oraz łącznik pływakowy jest
wprowadzony do wnętrza obudowy poprzez
hermetycznie uszczelnione gniazdo.
Sito strony ssawnej pompy umieszcza się w obudowie
poprzez delikatne dopchnięcie. Może być ono usunięte
przy użyciu wkrętaka lub podobnego narzędzia. Woda
wpływa do pompy poprzez sito, co zapobiega
dostawaniu się do wnętrza pompy dużych części
stałych. Duże otwory zapewniają również przepływ
cieczy wewnątrz pompy z niewielką prędkością.
Zasysanie wody z niskiego poziomu wymaga usunięcia
sita.
Silnik
Silnik jednofazowy asynchroniczny suchy. Osiowe
położenie rotoru zabezpieczone jest łożyskami
kulkowymi. Pompowana ciecz chłodzi silnik.
Klasa izolacji
Stopień ochrony
Unilift CC 5
B
IP 68
Unilift CC 7
F
IP 68
Unilift CC 9
B
IP 68
Silnik wyposażony jest w automatyczne
zabezpieczenie przed przeciążeniem, które wyłącza
silnik w przypadku przeciążenia. Kiedy nastąpi
schłodzenie silnika do prawidłowej temperatury,
nastąpi jego automatyczne załączenie.
Materiały
• cieczy zawierających zanieczyszczenia
długowłókniste
Część
Materiał
Płaszcz silnika
PP 15 GF
• cieczy palnych (olej, benzyna, itp.)
Płaszcz pompy
PP 15 GF
• cieczy agresywnych.
Silnik
Wirnik
PPOm 20 GF
Jeśli pompa została użyta do cieczy innej niż czysta
woda, to należy ją przepłukać czystą wodą zaraz po jej
użyciu.
Kosz ssawny
Stal nierdzewna klasa A2
Pierścień typu V
(V-ring)
NBR 50
Pierścienie O - ring
NBR 70
Kabel
H05RN-F 3G0.75 (CC 5)
H07RN-F3G1 (CC 7 - CC 9)
DIN W.-Nr.
1.4301
9
Dane techniczne
Pompy do odwodnień
Unilift CC
Dobór
Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift CC przy montażu stacjonarnym.
Minimalna prędkość przepływu wymagana dla samooczyszczania się rurociągu tłocznego wynosi 0,7 m/s. Przykład:
Aby zapewnić minimalną prędkość przepływu w przewodzie tłocznym DN 32, o średnicy wewnętrznej od 26 do 34 mm
(zależnie od standardów lokalnych) przepływ powinien być ok. 2,0 m3/h.
TM03 1370 1805
Poniższa ilustracja przedstawia maksymalną długość rurociągów poziomych i pionowych.
Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za
nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość
tą należy uwzględnić przy wymiarowaniu rur pionowych.
Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
10
Dane techniczne
Pompy do odwodnień
Unilift CC
Charakterystyki
H
[m]
Unilift CC
50 Hz
10
-9
9
8
-7
7
6
-5
5
4
3
2
1
0
1
0.0
2
3
0.5
4
1.0
5
6
1.5
7
2.0
8
9
10
2.5
11
3.0
12
13
3.5
14
TM03 1346 1805
0
Q [m³/h]
4.0
Q [l/s]
Linia przerywana odpowiada minimalnej prędkości przepływu równej 0,7 m/s
w przewodzie tłocznym DN32 według normy DIN EN 12056.
Warunki pracy
• Wydłużenie swobodnej długości kabla spowoduje
zmniejszenie częstotliwości załączania/wyłączania
pompy oraz na większą różnicę pomiędzy
poziomami.
0° C to +40° C.
W odstępach czasu przynajmniej 30 minut
dopuszczalna jest jednakże praca przez nie dłużej niż
2 minuty przy maks. +70°C.
Montaż
Pompy mogą być instalowane w pozycji pionowej,
poziomej lub pochyłej, dopóki króciec tłoczny znajduje
się w najwyższym punkcie pompy. Kosz wlotowy musi
być zawsz zanurzony w pompowanym medium.
• Zmniejszanie swobodnej długości kabla spowoduje
częstsze załączanie/wyłączanie pompy oraz na
mniejszą różnicę pomiędzy poziomami.
Aby pompa była załączana i wyłączana za pomocą
łącznika pływakowego, swobodna długość kabla
powinna mieć min. 100 mm i maks. 200mm.
L
ZAŁ.
TM03 0829 0505
Temperatura cieczy
TM00 1111 1005
WYŁ.
Długość kabla (L)
min. 100 mm
Długość kabla (L)
maks. 200 mm
ZAŁ.
[mm]
WYŁ.
[mm]
ZAŁ.
[mm]
WYŁ.
[mm]
Głębokość zainstalowania
Typ pompy
Maksimum 10 m poniżej powierzchni cieczy.
Unilift CC 5
350
115
400
55
Unilift CC 7
350
115
400
55
Unilift CC 9
385
150
435
90
Dopasowanie długości kabla łącznika
pływakowego
Przy pompach z łącznikiem pływakowym można
zmieniać różnicę między załączeniem a wyłączeniem
przez skrócenie/wydłużenie swobodnej długości kabla
między łącznikiem pływakowym a uchwytem pompy.
11
Dane techniczne
Pompy do odwodnień
Unilift CC
Dane techniczne
Typ pompy
Napięcie
[V]
P1
[W]
In
[A]
Wymiary [mm]
H
B
H1
B1
B2
Masa
[kg]
Unilift CC 5
1 x 220/240
240
1.1
520
400
305
160
26.5
4.35
Unilift CC 7
1 x 220/240
380
1.7
520
400
305
160
26.5
4.6
Unilift CC 9
1 x 220-240
780
3.7
570
500
340
160
26.5
6.5
bez łącznika pływakowego
Jeśli pompa ma być zamontowana w studzience, to
minimalne wymiary studzienki muszą być takie jak
powyżej dla umożliwienia swobodnej zmiany położenia
łącznika pływakowego.
12
TM03 1357 1805
B
TM03 1122 1105
H
z łącznikiem pływakowym
Wymagane wymiary studzienki uzależnione są od
wymiarów pompy.
Dane techniczne
Pompy do odwodnień
Unilift KP
Unilift KP
Maks. temperatura cieczy: Dla okresów nie
przekraczających 2 minuty i przerw co najmniej
30 minut :70°C.
Tłoczenie
Unilift KP 150, KP 250 oraz KP 350: Rp 1¼".
TM01 7145 4099
Płaszcz i korpus pompy
Pompy Unilift KP przeznaczone są do tłoczenia cieczy
oraz czystych i zabrudzonych wód drenażowych,
pompy te mogą być częściowo lub całkowicie
zanurzone w cieczy. Pompa przeznaczona jest do
następujących zastosowań:
• odwadnianie zalanych piwnic,
• przepompowywanie wody zanieczyszczonej bez
cząstek stałych,
• obniżenie wód gruntowych,
• opróżnianie basenów kąpielowych i zbiorników,
• pompowanie cieczy i prac odwadniających w
rolnictwie, w małych zakładach mleczarskich oraz
ogrodnictwie.
Aprobaty
Czynniki tłoczne
Pompy z łącznikiem i bez łącznika pływakowego
Pompy przystosowane są do tłoczenia:
• czystej, nieagresywnej wody
• wody lekko zanieczyszczonej, ścieki szare.
Jeśli pompa została użyta do cieczy innej niż czysta
woda, to należy ją przepłukać czystą wodą zaraz po jej
użyciu. Otwarta konstrukcja wirnika umożliwia
swobodny przepływ cząstek o wielkości do 10 mm.
Pompy z pionowym łącznikiem poziomu
Pompy mogą być stosowane jedynie do tłoczenia wody
czystej i wody z systemów odwadniających bez cząstek
stałych.
Warunki pracy
Min. temperatura cieczy:
Maks. temperatura cieczy
przy pracy ciągłej:
Woda wpływa do wnętrza pompy poprzez sito, co
zapobiega przepływowi większych części stałych.
Wytrzymały wirnik cechuje się jednokrawędziowymi
łopatkami ze ściętymi brzegami, co zapobiega jego
blokowaniu na skutek dostania się do wnętrza pompy
części włóknistych. Krawędzie w korpusie pompy
kształtują odpowiedni przepływ, powodując unoszenie
się cząsteczek piasku w przepływającej cieczy.
Zapobiega to blokowaniu się pompy na skutek
osadzającego się piasku.
Zewnętrzna część obudowy stanowi jeden element.
Przewód zasilający oraz przewód łącznika
pływakowego są podłączone do pompy przy pomocy
gumowej, wodoszczelnej wtyczki, poprzez
hermetycznie szczelne gniazdo stojana pompy.
Silnik
Pompy Unilift KP dostarczane są z asynchronicznym
silnikiem jedno- lub trójfazowym, z rotorem mokrym i
łożyskami smarowanymi specjalnym płynem.
Pompowana ciecz chłodzi silnik.
VDE, LGA, UL oraz CSA.
Głębokość zanurzenia:
Pionowe, jednostopniowe, odśrodkowe pompy
zanurzeniowe, wykonane ze stali nierdzewnej,
charakteryzują się silną konstrukcją i pionowym
wyprowadzeniem rury tłocznej.
Maks. 10 m poniżej
poziomu cieczy
0°C
50°C
Stopień ochrony:
Klasa izolacji:
IP 68
F.
Silnik wyposażony jest w automatyczne
zabezpieczenie przed przeciążeniem, które wyłącza
silnik w przypadku przeciążenia. Kiedy nastąpi
schłodzenie silnika do prawidłowej temperatury,
nastąpi jego automatyczne załączenie.
Materiały
Część
Materiał
Obudowa zewnętrzna
Stal nierdzewna
DIN W.-Nr.
1.4301
AISI
304
Korpus pompy
Stal nierdzewna
1.4301
304
Kosz ssawny
Stal nierdzewna
1.4301
304
Wirnik
Stal nierdzewna
1.4301
304
Wał
Stal nierdzewna
1.4057
431
Obudowa statora
Stal nierdzewna
1.4301
304
Łopatki kierujące
Stal nierdzewna
1.4301
304
łożyska
Węgiel
Pierścienie O - ring
Pierścienie uszczelniające
NBR
Kable
H 07 RN-F
Podczas pracy ciągłej sito wlotowe musi zawsze być
całkowicie zanurzone w cieczy.
13
Dane techniczne
Pompy do odwodnień
Unilift KP
Dobór
Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift KP przy montażu stacjonarnym.
Minimalna prędkość przepływu wymagana dla samooczyszczania się rurociągu tłocznego wynosi 0,7 m/s. Przykład:
Aby zapewnić minimalną prędkość przepływu w przewodzie tłocznym DN 32, o średnicy wewnętrznej od 26 do 34 mm
(zależnie od standardów lokalnych) przepływ powinien być ok. 2,3 m3/h.
TM03 1643 2505
Poniższa ilustracja przedstawia maksymalną długość rurociągów poziomych i pionowych.
Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za
nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość
ta powinna być uwzględniona przy wymiarowaniu rur pionowych.
Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
14
Dane techniczne
Pompy do odwodnień
Unilift KP
Charakterystyki
p
[kPa]
H
[m]
80
Unilift KP
KP 350
9
50 Hz
ISO 9906 Annex A
8
KP 250
7
60
6
KP 150
5
40
4
3
20
2
1
0
0
2
0
4
6
8
1
2
10
12 Q [m³/h]
3
TM03 1593 2505
0
Q [l/s]
Linia przerywana odpowiada minimalnej prędkości przepływu równej
0,7 m/s w przewodzie tłocznym DN32 według normy DIN EN 12056.
Wymiary [mm]
Napięcie
[V]
P1
[W]
In
[A]
H
B1
B2
L1
L2
L3
Masa
[kg]
Unilift KP 150
1 x 220-230
300
1.3
225
149
31
350
400
70
6.3
Unilift KP 150
1 x 230-240
300
1.3
225
149
31
350
400
70
6.3
Unilift KP 250
1 x 220-230
480
2.3
225
149
31
350
400
70
7.2
Unilift KP 250
1 x 230-240
480
2.2
225
149
31
350
400
70
7.2
Unilift KP 250
3 x 380-415
480
0.8
225
149
31
350
400
70
7.2
Unilift KP 350
1 x 220-240
700
3.2
235
149
31
350
410
70
8.0
Unilift KP 350
3 x 380-400
700
1.3
235
149
31
350
410
70
8.0
Typ pompy
Z łącznikiem pływakowym
Z pionowym łącznikiem poziomu
min
H
min. L 2
. L3
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
min. L 1
•
400 mm
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
TM00 1803 1597
B1
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
ø 250 mm
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
TM01 1109 1098
B2
Rp 1 1 / 4
•
•
•
•
•
15
Dane techniczne
Pompy do odwodnień
Unilift KP
Montaż
Łączniki pływakowe
Pompy z lub bez łącznika pływakowego mogą być
stosowane w dowolnej pozycji (pionowej, poziomej lub
pochyło), dopóki króciec tłoczny znajduje się w
najwyższym punkcie pompy.
Do pracy w sposób automatyczny, pompy wyposażone
są we wbudowany łącznik poziomu. Ten typ instalacji
wymaga montażu zaworu zwrotnego na rurociągu
tłocznym lub w pompie. Pompy są dostępne z dwoma
różnymi typami łączników poziomu.
Minimalny poziom cieczy
TM00 1548 0493
• praca ręczna:
Pompy z pionowym łącznikiem poziomu mogą jedynie
pracować w pozycji pionowej.
14 mm
• praca automatyczna:patrz poniżej.
Pompy z łącznikiem pływakowym
Zacisk na uchwycie pompy utrzymuje kabel łącznika
pływakowego. Przy pompach z łącznikiem pływakowym
można zmieniać różnicę między załączeniem a
wyłączeniem przez skrócenie/wydłużenie swobodnej
długości kabla między uchwytem pompy a łącznikiem
poziomu.
Pompy Unilift KP z pionowym łącznikiem poziomu
doskonale nadają się do pracy stacjonarnej.
Łącznik
pływakowy
Max.
150mm
Maks. 150 mm
Start
ZAŁ.
••••••••••••••••••••••••
•••••••••
••••••••••••••••••••••••••••••
•••••••••••••••••••••
••••••••••••••••••••••••••••••••••
••••••••••••••••••••••••••
225 mm
225mm
Stop
WYŁ.
100 mm
100mm
110 mm‘
TM02 1552 2599
TM01 1492 4697
Wymiary pomp Unilift KP 350 zaznaczono "‘".
Pompy z pionowym łącznikiem poziomu
Przy pompach z pionowym łącznikiem poziomu nie
można zmieniać różnicy między załączeniem a
wyłączeniem.
Wymiary pomp Unilift KP 350 zaznaczono "‘".
Pionowy łącznik pływakowy
Start
ZAŁ.
100 mm
110
100 mm
16
Stop
WYŁ.
TM01 1108 3297
80
80mm
mm
Dane techniczne
Unilift AP12
Unilift AP12
Płaszcz i korpus pompy
Efektem tego jest zatrzymanie większości
zanieczyszczeń na zewnątrz pompy. W korpusie
pompy znajduje się wewnętrzna rura tłoczna, co
zapewnia wyższą sprawność.
Unilift AP12 jest jednostopniową, zanurzeniową pompą
do tłoczenia wody drenażowej.
Rura tłoczna posiada dużą liczbę otworów, które
umożliwiają wysokosprawne chłodzenie silnika.
W górnej części pompy znajduje się gniazdo do
podłączenia kabla zasilającego z wtyczką, co
umożliwia szybkie i proste podłączenie.
Pompa przeznaczona jest do następujących
zastosowań:
Króciec tłoczny
• obniżenie wód gruntowych,
Wszystkie pompy Unilift AP12 wyposażone są
w pionowe gwinowane króćce.
• opróżnianie studzienek odwadniających,
• pompowanie wody deszczowej i powierzchniowej ze
studzienek zbiorczych z dopływami z rynien
dachowych, tuneli itp.,
• opróżnianie zbiorników, basenów itp.
Maks. wielkość cząstek: 12 mm.
Temperatura cieczy: 0°C do +55°C.
Aprobaty
VDE, LGA, UL oraz CSA.
Automatyczna obsługa
Pompa dostarczana jest zarówno do pracy
automatycznej lub ręcznej i może być instalowana
w instalacjach stacjonarnych lub użyta jako pompa
przenośna. Pompa jest dostępna w następujących
wersjach:
• z łącznikiem pływakowym do pracy automatycznej
załącz/wyłącz pomiędzy dwoma poziomami
(pompy jednofazowe)
• z odzielnym łącznikiem pływakowym oraz szafą
sterowniczą do pracy automatycznej załącz/wyłącz
pomiędzy dwoma poziomami (pompy trójfazowe)
Unilift AP12.40: Rp 1½
Unilift AP12.50: Rp 2.
Wał i łożyska
Wał ze stali nierdzewnej obraca się w bezobsługowych
wstępnie nasmarowanych tocznych łożyskach
kulkowych.
Wirnik
Pompy typu Unilift AP12 wyposażone są w wirnik typu
Vortex wykonany ze stali nierdzewnej z zakrzywionymi
łopatkami w kształcie litery L i swobodnym przelocie 12
mm. Zakrzywione do tyłu łopatki zmniejszają szkodliwe
działanie cząstek stałych i zużycie mocy.
TM00 5477 0895
TM00 5738 0895
Płaszcz pompy wykonany ze stali nierdzewnej jako
jeden element oraz wyposażony w izolowany uchwyt.
Sito wlotowe jest przymocowane do obudowy za
pomocą zacisku i może być łatwo zdemontowane do
czyszczenia. Sito zabezpiecza przed przedostawaniem
się dużych cząstek, zapewniając jednocześnie powolny
napływ cieczy do pompy.
• bez łącznika pływakowego przy pracy ręcznej
załącz/wyłącz.
Pompy wyposażone w łącznik pływakowy, mogą
również pracować w trybie ręcznym załącz/wyłącz. Pod
warunkiem, że pływak będzie się zawsze znajdował w
najwyższej pozycji.
17
Dane techniczne
Unilift AP12
Uszczelnienie wału
Zastosowano mechaniczne, uszczelnienie mieszkowe
wału wraz z uszczelnieniem wargowym z komorą
wypełnioną 60 ml oleju. Powierzchnie uszczelnienia
wykonane są z węglika sylikonowego.
Silnik
Silnik jedno- lub trójfazowy asynchroniczny suchy.
Stopień ochrony:
Klasa izolacji:
Typ przewodu:
IP 68
F (155°C)
H07RN-F.
Pompy z silnikiem jednofazowym posiadają
wbudowany wyłącznik termiczny.
Materiały
Część
Materiał
DIN W.-Nr.
AISI
Korpus pompy
Stal nierdzewna
1.4301
304
Rura tłoczna
Stal nierdzewna
1.4301
304
Wirnik
Stal nierdzewna
1.4301
304
Płaszcz pompy
Stal nierdzewna
1.4401
316
Wał
Stal nierdzewna
1.4305
łożyska
Bezobsługowe łożyska ślizgowe
Pierścienie O - ring guma NBR
18
Śruby
Stal nierdzewna
Olej
Shell Ondina 15, nietoksyczny
1.4301
304
Dane techniczne
Unilift AP12
Dobór
Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP12 przy montażu stacjonarnym.
Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie:
• zastosowanie rurociągów stalowych
• minimalna prędkość przepływu 1,0 m/s w rurociagu pionowym tłocznym (1½" dla AP12.40.xx oraz 2" dla
AP12.50.11)
TM03 1878 3305
• minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2" dla AP12.40.xx oraz 2½" dla AP12.50.11).
Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za
nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość
ta powinna być uwzględniona przy wymiarowaniu rur pionowych.
Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
19
Dane techniczne
p
[kPa]
160
120
B
H
[m]
AP12
16
14
.50
.1
12
.4
0.
08
.4
0
S
50 Hz
.50
.11
.3
10
ISO 9906 +/- 10%
1.1
.0
6
.4
0.
04
8
A
80
Unilift AP12
6
4
TM00 5523 0995
40
2
0
0
0
5
0
P1
[hp]
10
2
15
20
4
25
6
30
35
8
Q [m³/h]
10
P1
[kW]
Q [l/s]
.50.11.3
2.0
.50.11.1
1.6
.40.08
1.2
.40.06
1
0.8
.40.04
0.4
0
0.0
0
5
15
20
25
30
35
Q [m³/h]
Wymiary [mm]
Napięcie
[V]
P1
[kW]
P2
[kW]
In
[A]
Cos ϕ
I start
--------In
A
B
S
Masa
[kg]
Unilift AP12.40.04.1
1 x 230
0.8
0.4
3.0
0.99
3.8
321
216
Rp 1½
11.0
Unilift AP12.40.04.A1
1 x 230
0.8
0.4
3.0
0.99
3.8
321
216
Rp 1½
11.0
Unilift AP12.40.04.3
3 x 230
0.8
0.4
2.2
0.85
4.7
321
216
Rp 1½
9.7
Unilift AP12.40.04.A.3
3 x 230
0.8
0.4
2.2
0.85
4.7
321
216
Rp 1½
12.0
Unilift AP12.40.04.3
3 x 400
0.8
0.4
1.2
0.83
5.0
321
216
Rp 1½
9.7
Unilift AP12.40.04.A.3
3 x 400
0.8
0.4
1.2
0.83
5.0
321
216
Rp 1½
12.0
Unilift AP12.40.06.1
1 x 230
1.0
0.6
4.4
0.99
3.8
321
216
Rp 1½
11.0
Unilift AP12.40.06.A.1
1 x 230
1.0
0.6
4.4
0.99
3.8
321
216
Rp 1½
11.0
Unilift AP12.40.06.3
3 x 230
1.0
0.6
2.9
0.83
5.4
321
216
Rp 1½
10.7
Typ pompy
20
10
TM00 7212 0803
2
Unilift AP12.40.06.A.3
3 x 230
1.0
0.6
2.9
0.83
5.4
321
216
Rp 1½
13.0
Unilift AP12.40.06.3
3 x 400
1.0
0.6
1.6
0.83
4.8
321
216
Rp 1½
10.7
Unilift AP12.40.06.A.3
3 x 400
1.0
0.6
1.6
0.83
4.8
321
216
Rp 1½
10.7
Unilift AP12.40.08.1
1 x 230
1.3
0.8
5.9
0.99
3.8
346
216
Rp 1½
12.6
Unilift AP12.40.08.A.1
1 x 230
1.3
0.8
5.9
0.99
3.8
346
216
Rp 1½
12.6
Unilift AP12.40.08.3
3 x 230
1.2
0.8
3.7
0.85
4.7
346
216
Rp 1½
12.0
Unilift AP12.40.08.A.3
3 x 230
1.2
0.8
3.7
0.85
4.7
346
216
Rp 1½
14.3
Unilift AP12.40.08.3
3 x 400
1.2
0.8
2.1
0.87
4.9
346
216
Rp 1½
12.0
Unilift AP12.40.08.A.3
3 x 400
1.2
0.8
2.1
0.87
4.9
346
216
Rp 1½
14.3
Unilift AP12.50.11.1
1 x 230
1.9
1.1
8.5
0.92
3.8
357
241
Rp 2
15.1
Unilift AP12.50.11.A.1
1 x 230
1.9
1.1
8.5
0.92
3.8
357
241
Rp 2
15.1
Unilift AP12.50.11.3
3 x 230
1.9
1.1
6.4
0.85
3.6
357
241
Rp 2
15.6
Unilift AP12.50.11.A.3
3 x 230
1.9
1.1
6.4
0.85
3.6
357
241
Rp 2
17.9
Unilift AP12.50.11.3
3 x 400
1.9
1.1
3.2
0.88
4.6
357
241
Rp 2
15.6
Unilift AP12.50.11.A.3
3 x 400
1.9
1.1
3.2
0.88
4.6
357
241
Rp 2
17.9
Dane techniczne
Unilift AP12
ZAŁ.
start
min. ø550
min. ø800
TM00 5539 0995
WYŁ.
stop
TM03 1896 3305
min. 600
Montaż Unilift AP12
Dopasowanie długości kabla łącznika
pływakowego
Przy pompach z łącznikiem pływakowym można
zmieniać różnicę między załączeniem a wyłączeniem
przez skrócenie/wydłużenie swobodnej długości kabla
między łącznikiem pływakowym a uchwytem pompy.
• Wydłużenie swobodnej długości kabla spowoduje
zmniejszenie częstotliwości załączania/wyłączania
pompy oraz na większą różnicę pomiędzy
poziomami.
• Zmniejszanie swobodnej długości kabla spowoduje
częstsze załączanie/wyłączanie pompy oraz na
mniejszą różnicę pomiędzy poziomami.
Aby pompa była załączana i wyłączana za pomocą
łącznika pływakowego, swobodna długość kabla
powinna mieć min. 100 mm i maks. 350 mm.
Typ pompy
Unilift AP12
Długość kabla
min. 100 mm
Długość kabla
maks. 350 mm
ZAŁ.
[mm]
WYŁ.
[mm]
ZAŁ.
[mm]
WYŁ.
[mm]
500
300
550
100
21
Dane techniczne
Unilift AP35
Unilift AP35
Płaszcz i korpus pompy
Płaszcz pompy wykonany ze stali nierdzewnej jako
jeden element oraz wyposażony w izolowany uchwyt.
TM00 5739 1195
Sito wlotowe jest przymocowane do obudowy za
pomocą zacisku i może być łatwo zdemontowane do
czyszczenia. Sito zabezpiecza przed przedostawaniem
się dużych cząstek, zapewniając jednocześnie powolny
napływ cieczy do pompy.
Unilift AP35 jest jednostopniową, zanurzeniową pompą
do tłoczenia wody drenażowej i brudnej.
Pompa przeznaczona jest do następujących
zastosowań:
• obniżenie wód gruntowych,
• opróżnianie studzienek odwadniających,
• pompowanie wody deszczowej i powierzchniowej ze
studzienek zbiorczych z dopływami z rynien
dachowych, tuneli itp.,
Króciec tłoczny
Wszystkie pompy Unilift AP35B wyposażone są w
poziome króćce z gwintem zewnętrznym Rp 1½".
Wał i łożyska
• opróżnianie zbiorników, basenów, stawów itp.,
Wał ze stali nierdzewnej obraca się w bezobsługowych
wstępnie nasmarowanych tocznych łożyskach
kulkowych.
• odpompowanie ścieków z pralni i przemysłu z
częściami długowłóknistymi,
Wirnik
Temperatura cieczy 0°C do +55°C.
Aprobaty
VDE, LGA, UL oraz CSA.
Automatyczna obsługa
Pompa dostarczana jest zarówno do pracy
automatycznej lub ręcznej i może być instalowana w
instalacjach stacjonarnych lub użyta jako pompa
przenośna. Pompa dostępna jest w wersjach:
• z łącznikiem pływakowym do pracy automatycznej
załącz/wyłącz pomiędzy dwoma poziomami (pompy
jednofazowe)
• z odzielnym łącznikiem pływakowym oraz szafą
sterowniczą do pracy automatycznej załącz/wyłącz
pomiędzy dwoma poziomami (pompy trójfazowe)
• bez łącznika pływakowego przy pracy ręcznej
załącz/wyłącz.
Pompy wyposażone w łącznik pływakowy, mogą
również pracować w trybie ręcznym załącz/wyłącz. Pod
warunkiem, że pływak będzie się zawsze znajdował w
najwyższej pozycji.
Pompy typu AP35B wyposażone są w wirnik typu
Vortex wykonany ze stali nierdzewnej z zakrzywionymi
łopatkami w kształcie litery L i swobodnym przelocie
35 mm. Zakrzywione do tyłu łopatki zmniejszają
szkodliwe działanie cząstek stałych i zużycie mocy.
Po środku wirnika umieszczona jest nasadka ochronna
zabezpieczająca przed osadzaniem się długich
elementów włóknistych.
TM00 5478 0895
• usuwanie ścieków sanitarnych lecz bez fekalii.
22
Rura tłoczna posiada dużą liczbę otworów, które
umożliwiają wysokosprawne chłodzenie silnika. Rura
tłoczna posiada dużą liczbę otworów, które umożliwiają
wysokosprawne chłodzenie silnika. W górnej części
pompy znajduje się gniazdo do podłączenia kabla
zasilającego z wtyczką, co umożliwia szybkie i proste
podłączenie.
Dane techniczne
Unilift AP35
Uszczelnienie wału
Zastosowano mechaniczne, uszczelnienie mieszkowe
wału wraz z uszczelnieniem wargowym z komorą
wypełnioną 60 ml oleju. Powierzchnie uszczelnienia
wykonane są z węglika sylikonowego.
Kabel silnika
Silnik jedno lub trójfazowy asynchroniczny suchy.
Stopień ochrony:
Klasa izolacji:
Typ przewodu:
IP 68
F (155°C)
H07RN-F.
Pompy z silnikiem jednofazowym posiadają
wbudowany wyłącznik termiczny.
Materiały
Część
Materiały
DIN W.-Nr.
AISI
Korpus pompy
Stal nierdzewna
1.4301
304
Rura tłoczna
Stal nierdzewna
1.4301
304
Wirnik
Stal nierdzewna
1.4301
304
Płaszcz pompy
Stal nierdzewna
1.4401
316
Wał
Stal nierdzewna
1.4305
łożyska
Wytrzymałe, wstępnie nasmarowane łożyska
kulkowe
Pierścienie O - ring guma NBR
Śruby
Stal nierdzewna
Kable
Neopren
1.4301
Olej
Shell Ondina 15, nietoksyczny
304
23
Dane techniczne
Unilift AP35
Dobór
Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP35 przy montażu stacjonarnym.
Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie:
• zastosowanie rurociągów stalowych
• minimalna prędkość przepływu 1 m/s w rurociągu pionowym (1½")
TM03 1879 3305
• minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2").
Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za
nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość
ta powinna być uwzględniona przy wymiarowaniu rur pionowych.
Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
24
Dane techniczne
p
[kPa]
B
H
[m]
AP
35
.4
11
100
AP35
0.0
8
9
S
50 Hz
.V
ISO 9906 Annex A
10
AP
35
80
Unilift AP35
.40
.0
6.V
8
7
60
6
40
4
A
5
2
0
0
TM00 5524 0995
3
20
1
0
2
0
P1
[hp]
4
6
1
8
10
2
12
3
14
16
4
18
20
5
P1
[kW]
Q [m³/h]
6
Q [l/s]
AP35.40.08.V
1.2
1.5
1.0
AP35.40.06.V
0.8
0.6
0.5
0.4
0.0
0.0
0.2
0
2
4
6
8
10
12
14
16
18
20
Q [m³/h]
TM00 7219 0803
1.0
Wymiary [mm]
I start
Napięcie
[V]
P1
[kW]
P2
[kW]
In
[A]
Cos ϕ
Unilift AP35.40.06.1.V
1 x 230
0.9
0.6
4.0
Unilift AP35.40.06.A.1.V
1 x 230
0.9
0.6
4.0
Unilift AP35.40.06.3.V
3 x 230
1.0
0.6
Unilift AP35.40.06.A.3.V
3 x 230
1.0
0.6
Unilift AP35.40.06.3.V
3 x 400
0.9
0.6
1.6
0.83
4.8
376
216
Rp 1½
11.1
Unilift AP35.40.06.A.3.V
3 x 400
0.9
0.6
1.6
0.83
4.8
376
216
Rp 1½
13.4
Unilift AP35.40.08.1.V
1 x 230
1.2
0.8
5.5
0.98
4.0
410
216
Rp 1½
12.7
Unilift AP35.40.08.A.1.V
1 x 230
1.2
0.8
5.5
0.98
4.0
410
216
Rp 1½
12.7
Unilift AP35.40.08.3.V
3 x 230
1.3
0.8
3.6
0.85
5.3
410
216
Rp 1½
12.1
Unilift AP35.40.08.A.3.V
3 x 230
1.3
0.8
3.6
0.85
5.3
410
216
Rp 1½
14.4
Unilift AP35.40.08.3.V
3 x 400
1.1
0.8
2.0
0.86
5.1
410
216
Rp 1½
12.1
Unilift AP35.40.08.A.3.V
3 x 400
1.1
0.8
2.0
0.86
5.1
410
216
Rp 1½
14.4
Typ pompy
In
A
B
S
Masa
[kg]
0.97
4.1
376
216
Rp 1½
11.4
0.97
4.1
376
216
Rp 1½
11.4
3.0
0.85
5.2
376
216
Rp 1½
11.1
3.0
0.85
5.2
376
216
Rp 1½
13.4
---------
25
Dane techniczne
Unilift AP35
ZAŁ.
start
WYŁ.
min. ø550
Dopasowanie długości kabla łącznika
pływakowego
Przy pompach z łącznikiem pływakowym można
zmieniać różnicę między załączeniem a wyłączeniem
przez skrócenie/wydłużenie swobodnej długości kabla
między łącznikiem pływakowym a uchwytem pompy.
• Wydłużenie swobodnej długości kabla spowoduje
zmniejszenie częstotliwości załączania/wyłączania
pompy oraz na większą różnicę pomiędzy
poziomami.
• Zmniejszanie swobodnej długości kabla spowoduje
częstsze załączanie/wyłączanie pompy oraz na
mniejszą różnicę pomiędzy poziomami.
Aby pompa była załączana i wyłączana za pomocą
łącznika pływakowego, swobodna długość kabla
powinna mieć min. 100 mm i maks. 350 mm.
Długość kabla
min. 100 mm
Długość kabla
maks. 350 mm
Typ pompy
Unilift AP35
26
ZAŁ.
[mm]
WYŁ.
[mm]
ZAŁ.
[mm]
WYŁ.
[mm]
500
300
550
100
min. ø800
TM03 1898 3305
stop
TM03 1897 3305
min. 600
Montaż Unilift AP35
Dane techniczne
Unilift AP35B
Unilift AP35B
Korpus pompy
Konstrukcja korpusu pompy wykonana jest wg
unikalnego projektu charakteryzującego zatapialne
pompy ściekowe, co umożliwia osiągnięcie niezwykle
dużej wysokości podnoszenia.
Unilift AP35B jest jednostopniową, zanurzeniową
pompą do tłoczenia wody brudnej bez fekalii.
Pompa przeznaczona jest do następujących
zastosowań:
• obniżenie wód gruntowych,
• opróżnianie studzienek odwadniających,
• pompowanie wody deszczowej i powierzchniowej ze
studzienek zbiorczych z dopływami z rynien
dachowych, tuneli itp.,
• opróżnianie zbiorników, basenów, stawów itp.,
• odpompowanie ścieków z pralni i przemysłu z
częściami długowłóknistymi,
• usuwanie ścieków domowych z osadników i
instalacji odszlamiających,
• usuwanie ścieków sanitarnych lecz bez fekalii.
Temperatura cieczy: 0°C do +40°C.
Automatyczna obsługa
Pompa dostarczana jest zarówno do pracy
automatycznej lub ręcznej i może być instalowana w
instalacjach stacjonarnych lub użyta jako pompa
przenośna. Pompa dostępna jest w wersjach:
• z łącznikiem pływakowym do pracy automatycznej
załącz/wyłącz pomiędzy dwoma poziomami (pompy
jednofazowe)
Podstawa, wlot pompy wraz z korpusem pompy
zamocowane są do silnika za pomocą czterech
sprężynowych zacisków umożliwiających szybki i łatwy
demontaż.
Króciec tłoczny
Wszystkie pompy Unilift AP35B wyposażone są w
poziome króćce z gwintem zewnętrznym Rp 2".
Wał i łożyska
Wał ze stali nierdzewnej obraca się w bezobsługowych
wstępnie nasmarowanych tocznych łożyskach
kulkowych.
Wirnik
Pompy typu AP35B wyposażone są w wirnik typu
Vortex wykonany ze stali nierdzewnej z zakrzywionymi
łopatkami w kształcie litery L i swobodnym przelocie
35 mm. Zakrzywione do tyłu łopatki zmniejszają
szkodliwe działanie cząstek stałych i zużycie mocy.
Po środku wirnika umieszczona jest nasadka ochronna
zabezpieczająca przed osadzaniem się długich
elementów włóknistych.
TM00 5478 0895
TM03 8259 0907
Korpus pompy wykonany jest całkowicie ze stali
nierdzewnej, a jego powierzchnia jest gładka. Kształt
został zoptymalizowany hydraulicznie, aby umożliwić
swobodny przepływ cząsteczek.
• bez łącznika pływakowego przy pracy ręcznej
załącz/wyłącz.
Pompy wyposażone w łącznik pływakowy, mogą
również pracować w trybie ręcznym załącz/wyłącz. Pod
warunkiem, że pływak będzie się zawsze znajdował w
najwyższej pozycji.
27
Dane techniczne
Unilift AP35B
Uszczelnienie wału
Zastosowano mechaniczne, uszczelnienie mieszkowe
wału wraz z uszczelnieniem wargowym z komorą
wypełnioną 80 ml oleju. Powierzchnie uszczelnienia
wykonane są z węglika sylikonowego.
Kabel silnika
Silnik jedno- lub trójfazowy asynchroniczny suchy.
Stopień ochrony:
Klasa izolacji:
Typ przewodu:
IP 68
F (155°C)
H07RN-F.
Pompy z silnikiem jednofazowym posiadają
wbudowany wyłącznik termiczny.
Materiały
28
DIN
W.-Nr.
Część
Materiał
Korpus pompy
Stal nierdzewna
1.4301
304
Wirnik
Stal nierdzewna
1.4301
304
Podkładka
Stal nierdzewna
1.4301
304
Nasadka ochronna
Novolen 2360 Kx
Kompletny silnik
Elementy mające kontakt z
cieczą:
Stal nierdzewna
1.4401
316
1.4305
Wał z wirnikiem
Stal nierdzewna/silumin
Kabel silnika
Neopren
Pierścienie O - ring
guma NBR
Sprężyna
Stal nierdzewna
1.4310
Wlot pompy
Stal nierdzewna
1.4301
Podstawa
Poliwęglan
Olej
Shell Ondina 15, nietoksyczny
AISI
304
Dane techniczne
Unilift AP35B
Dobór wielkości
Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP35B przy montażu stacjonarnym.
Maksymalne długości przewodów zostały wyznaczone, tak aby zachodził proces samooczyszczania rurociągów.
Obliczenia dokonano przy następujących założeniach:
• zastosowanie rurociągów stalowych
• minimalna prędkość przepływu 1 m/s w rurociągu pionowym (2")
TM03 1881 3305
• minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2½")
Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za
nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
29
Dane techniczne
p
[kPa]
Unilift AP35B
H
[m]
AP35B
13
120
50 Hz
12
AP
35
B.5
0.0
11
100
ISO 9906 Annex A
8.1
10
9
AP
35
B.5
0.0
8
8
7
60
6
40
4
AP
35
B.5
0.0
AP
35
B.5
0
5
.3
A
80
6.3
S
.06
.1
2
0
0
2
0
4
6
1
8
10
2
12
3
14
16
4
20
Q [m³/h]
5
P1
P1
[hp] [kW]
1.6
18
6
D
0
C
1
Q [l/s]
TM03 4097 1806
3
20
AP35B.50.08.3
1.2
AP35B.50.08.1
1.0
AP35B.50.06.3
1.2
AP35B.50.06.1
0.8
0.4
0.4
0.2
0.0
0.0
0
2
4
6
Typ pompy
Unilift AP35B.50.06.A1.V
Unilift AP35B.50.06.1.V
Unilift AP35B.50.06.3.V
Unilift AP35B.50.08.A1.V
Unilift AP35B.50.08.1.V
Unilift AP35B.50.08.3.V
8
10
12
Napięcie
[V]
1
1
3
1
1
3
x
x
x
x
x
x
230
230
400
230
230
400
14
16
18
20
Q [m³/h]
TM01 3580 0803
0.8
0.6
P2
[kW]
In
(A)
Cos ϕ
C
[µF]
I start
In
A
C
D
0.99
0.99
0.95
1.22
1.22
1.23
0.6
0.6
0.6
0.8
0.8
0.8
4.4
4.4
1.55
5.44
5.44
1.98
0.98
0.98
0.89
0.98
0.98
0.89
3.1
3.1
5.2
3.4
3.4
5.4
13.8
13.8
8.0
18.4
18.4
10.6
443
443
443
468
468
468
116
116
116
116
116
116
73
73
73
73
73
73
ZAŁ.
start
WYŁ.
stop
TM03 1914 3305
min. 600
Poziom ZAŁ./WYŁ.
min. ø550
30
Wymiary [mm]
P1
[kW]
Typ pompy
ZAŁ.
[mm]
WYŁ.
[mm]
Unilift AP35B
633
270
---------
S
R
R
R
R
R
R
2
2
2
2
2
2
Masa
[kg]
Długość kabla i wtyczka
8.5
8.5
7.4
10.0
10.0
8.4
5 m z wtyczką typu Schuko
10 m z wtyczką typu Schuko
5 m bez wtyczki
5 m z wtyczką typu Schuko
10 m z wtyczką typu Schuko
5 m bez wtyczki
Dane techniczne
Unilift AP35B
Montaż Unilift AP35B
A
C
B
F
D
T
E
S
•
•
•
•
•
•
•
•
•
•
• •
U
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
J
Z
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
I
TM03 4194 1806
K
L
N
O
M
P
R
TM01 3592 0299
M
G
P
Montaż jednej pompy na autozłączu
Typ pompy
Wymiary [mm]
A
B
C
D
E
F
G
I
J
K
L
M
N
O
P
R
S
T
U
Z
Unilift AP35B.50.06 ø600 ø600
304
135
82
85
65
100
76
150
400
200
300
700
500
–
R2
¾"
130
261
Unilift AP35B.50.08 ø600 ø600
304
135
82
85
65
100
76
150
400
200
300
700
500
–
R2
¾"
130
261
Montaż dwóch pomp na autozłączu
Typ pompy
Wymiary [mm]
A
B
C
D
E
F
G
I
J
K
L
M
N
O
P
R
S
T
U
Z
Unilift AP35B.50.06
600
600
304
135
82
85
26
100
76
150
400
200
300
700
335
330
R2
¾"
130
261
Unilift AP35B.50.08
600
600
304
135
82
85
26
100
76
150
400
200
300
700
35
330
R2
¾"
130
261
31
Dane techniczne
Unilift AP50
Unilift AP50
Płaszcz i korpus pompy
Płaszcz pompy wykonany ze stali nierdzewnej jako
jeden element oraz wyposażony w izolowany uchwyt.
TM00 5740 1495
Sito wlotowe jest przymocowane do obudowy za
pomocą zacisku i może być łatwo zdemontowane do
czyszczenia. Sito zabezpiecza przed przedostawaniem
się dużych cząstek, zapewniając jednocześnie powolny
napływ cieczy do pompy.
Unilift AP50 jest jednostopniową zanurzeniową pompą
do tłoczenia wody brudnej i ścieków. Pompa
przeznaczona jest do następujących zastosowań:
• obniżenie wód gruntowych,
• opróżnianie studzienek odwadniających,
• pompowanie wody deszczowej i powierzchniowej ze
studzienek zbiorczych z dopływami z rynien
dachowych, tuneli itp.,
• opróżnianie zbiorników, basenów, stawów itp.,
Króciec tłoczny
Wszystkie pompy Unilift AP50 wyposażone są w
pionowe króćce z gwintem zewnętrznym Rp 2".
Wał i łożyska
• odpompowanie ścieków z pralni i przemysłu z
częściami długowłóknistymi,
Wał ze stali nierdzewnej obraca się w bezobsługowych
wstępnie nasmarowanych tocznych łożyskach
kulkowych.
• usuwanie ścieków domowych z osadników i
instalacji odszlamiających,
Wirnik
Temperatura cieczy: 0°C do +55°C.
Aprobaty
VDE, LGA, UL oraz CSA.
Automatyczna obsługa
Pompa dostarczana jest zarówno do pracy
automatycznej lub ręcznej i może być instalowana w
instalacjach stacjonarnych lub użyta jako pompa
przenośna. Pompa dostępna jest w wersjach:
• z łącznikiem pływakowym do pracy automatycznej
załącz/wyłącz pomiędzy dwoma poziomami (pompy
jednofazowe)
• z odzielnym łącznikiem pływakowym oraz szafą
sterowniczą do pracy automatycznej załącz/wyłącz
pomiędzy dwoma poziomami (pompy trójfazowe)
• bez łącznika pływakowego przy pracy ręcznej
załącz/wyłącz.
Pompy wyposażone w łącznik pływakowy, mogą
również pracować w trybie ręcznym załącz/wyłącz. Pod
warunkiem, że pływak będzie się zawsze znajdował w
najwyższej pozycji.
Pompy typu Unilift AP50 wyposażone są w wirnik typu
Vortex wykonany ze stali nierdzewnej z zakrzywionymi
łopatkami w kształcie litery L i swobodnym przelocie
50 mm. Zakrzywione do tyłu łopatki zmniejszają
szkodliwe działanie cząstek stałych i zużycie mocy.
Po środku wirnika umieszczona jest nasadka ochronna
zabezpieczająca przed osadzaniem się długich
elementów włóknistych.
TM00 5477 0895
• usuwanie ścieków sanitarnych z fekaliami lub bez.
32
W korpusie pompy znajduje się wewnętrzna rura
tłoczna, co zapewnia wyższą sprawność. Rura tłoczna
posiada dużą liczbę otworów, które umożliwiają
wysokosprawne chłodzenie silnika. W górnej części
pompy znajduje się gniazdo do podłączenia kabla
zasilającego z wtyczką, co umożliwia szybkie i proste
podłączenie.
Dane techniczne
Unilift AP50
Uszczelnienie wału
Zastosowano mechaniczne, uszczelnienie mieszkowe
wału wraz z uszczelnieniem wargowym z komorą
wypełnioną 60 ml oleju. Powierzchnie uszczelnienia
wykonane są z węglika sylikonowego.
Silnik
Silnik jedno- lub trójfazowy asynchroniczny suchy.
Stopień ochrony:
Klasa izolacji:
Typ przewodu:
IP 68
F (155°C)
H07RN-F.
Pompy z silnikiem jednofazowym posiadają
wbudowany wyłącznik termiczny.
Materiały
Część
Materiał
DIN W.-Nr.
AISI
Korpus pompy
Stal nierdzewna
1.4301
304
Rura tłoczna
Stal nierdzewna
1.4301
304
Wirnik
Stal nierdzewna
1.4301
304
Płaszcz pompy
Stal nierdzewna
1.4401
316
Wał
Stal nierdzewna
1.4305
łożyska
Wytrzymałe, wstępnie nasmarowane łożyska
kulkowe
Pierścienie O - ring guma NBR
Śruby
Stal nierdzewna
Kable
Neopren
1.4301
Olej
Shell Ondina 15, nietoksyczny
304
33
Dane techniczne
Unilift AP50
Dobór
Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP50 przy montażu stacjonarnym.
Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie:
• zastosowanie rurociągów stalowych
• minimalna prędkość przepływu 1 m/s w rurociągu pionowym (2")
TM03 1880 3305
• minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2½").
Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za
nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Uwaga: Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m, wartość
ta powinna być uwzględniona przy wymiarowaniu rur pionowych.
Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
34
Dane techniczne
p
[kPa]
H
[m]
AP
50
.5
11
AP
10
8
60
6
40
4
50 Hz
0.1
1.3
V
50
.50
.11
S
ISO 9906 Annex A
.1 V
AP
50
.50
.0
9
80
B
AP50
12
100
Unilift AP50
8.V
7
A
5
2
0
0
TM00 5524 0995
3
20
1
0
4
0
8
12
2
16
20
4
24
28
6
32
8
Q [m³/h]
10
Q [l/s]
P1
P1
[hp] [kW]
1.6
2
1.1V
.50.1
AP50
1.3V
.50.1
AP50
1
AP50.50.08.V
TM00 7217 0803
1.2
0.8
0.4
0
0.0
0
4
8
12
16
20
24
28
32
Q [m³/h]
Wymiary [mm]
Napięcie
[V]
P1
[kW]
P2
[kW]
In
[A]
Cos φ
I start
--------In
A
B
S
Masa
[kg]
Unilift AP50.50.08.1.V
1 x 230
1.3
0.8
5.9
0.99
1.9
436
241
Rp 2
15.1
Unilift AP50.50.08.A.1.V
1 x 230
1.3
0.8
5.9
0.99
1.9
436
241
Rp 2
15.1
Unilift AP50.50.08.3.V
3 x 230
1.2
0.8
3.3
0.85
2.8
436
241
Rp 2
14.2
Unilift AP50.50.08.A.3.V
3 x 230
1.2
0.8
3.3
0.85
2.8
436
241
Rp 2
16.5
Unilift AP50.50.08.3.V
3 x 400
1.2
0.8
2.0
0.80
3.0
436
241
Rp 2
14.2
Unilift AP50.50.08.A.3.V
3 x 400
1.2
0.8
2.0
0.80
3.0
436
241
Rp 2
16.5
Unilift AP50.50.11.1.V
1 x 230
1.8
1.1
8.0
0.92
4.0
436
241
Rp 2
15.1
Typ pompy
Unilift AP50.50.11.A.1.V
1 x 230
1.8
1.1
8.0
0.92
4.0
436
241
Rp 2
15.1
Unilift AP50.50.11.3.V
3 x 230
1.8
1.1
6.0
0.85
2.8
436
241
Rp 2
15.6
Unilift AP50.50.11.A.3.V
3 x 230
1.8
1.1
6.0
0.85
2.8
436
241
Rp 2
17.9
Unilift AP50.50.11.3.V
3 x 400
1.8
1.1
3.0
0.88
4.9
436
241
Rp 2
15.6
Unilift AP50.50.11.A.3.V
3 x 400
1.8
1.1
3.0
0.88
4.9
436
241
Rp 2
17.9
35
Dane techniczne
Unilift AP50
ZAŁ.
start
min. ø550
Dopasowanie długości kabla łącznika
pływakowego
Przy pompach z łącznikiem pływakowym można
zmieniać różnicę między załączeniem a wyłączeniem
przez skrócenie/wydłużenie swobodnej długości kabla
między łącznikiem pływakowym a uchwytem pompy.
• Wydłużenie swobodnej długości kabla spowoduje
zmniejszenie częstotliwości załączania/wyłączania
pompy oraz na większą różnicę pomiędzy
poziomami.
• Zmniejszanie swobodnej długości kabla spowoduje
częstsze załączanie/wyłączanie pompy oraz na
mniejszą różnicę pomiędzy poziomami.
Aby pompa była załączana i wyłączana za pomocą
łącznika pływakowego, swobodna długość kabla
powinna mieć min. 100 mm i maks. 350 mm.
Długość kabla
min. 100 mm
Długość kabla
maks. 350 mm
Typ pompy
Unilift AP50
36
ZAŁ.
[mm]
WYŁ.
[mm]
ZAŁ.
[mm]
WYŁ.
[mm]
500
300
550
100
min. ø800
TM03 1898 3305
WYŁ.
stop
TM03 1897 3305
min. 600
Montaż Unilift AP50
Dane techniczne
Unilift AP50B
Unilift AP50B
Korpus pompy
Konstrukcja korpusu pompy umożliwia tłoczenie
ścieków nawet przy dużych wysokościach
podnoszenia.
TM03 8260 0907
Korpus pompy wykonany jest całkowicie ze stali
nierdzewnej, a jego powierzchnia jest gładka. Kształt
został zoptymalizowany hydraulicznie, aby umożliwić
swobodny przepływ cząsteczek.
Podstawa, wlot pompy wraz z korpusem pompy
zamocowane są do silnika za pomocą czterech
sprężynowych zacisków umożliwiających szybki i łatwy
demontaż.
Króciec tłoczny
Unilift AP50B jest jednostopniową, zanurzeniową
pompą do tłoczenia wody brudnej i ścieków.
Wszystkie pompy Unilift AP50B wyposażone są w
poziome króćce z gwintem zewnętrznym Rp 2".
Pompa przeznaczona jest do następujących
zastosowań:
Wał i łożyska
• obniżenie wód gruntowych,
• opróżnianie studzienek odwadniających,
• pompowanie wody deszczowej i powierzchniowej ze
studzienek zbiorczych z dopływami z rynien
dachowych, tuneli itp.,
• opróżnianie zbiorników, basenów, stawów itp.,
• odpompowanie ścieków z pralni i przemysłu z
częściami długowłóknistymi,
• usuwanie ścieków domowych z osadników i
instalacji odszlamiających,
• usuwanie ścieków sanitarnych lecz bez fekalii.
Temperatura cieczy: 0°C do +40°C.
Wał ze stali nierdzewnej obraca się w bezobsługowych
wstępnie nasmarowanych tocznych łożyskach
kulkowych.
Wirnik
Pompy typu AP35B wyposażone są w wirnik typu
Vortex wykonany ze stali nierdzewnej z zakrzywionymi
łopatkami w kształcie litery L i swobodnym przelocie
50 mm. Zakrzywione do tyłu łopatki zmniejszają
szkodliwe działanie cząstek stałych i zużycie mocy.
Po środku wirnika umieszczona jest nasadka ochronna
zabezpieczająca przed osadzaniem się długich
elementów włóknistych.
Pompa dostarczana jest zarówno do pracy
automatycznej lub ręcznej i może być instalowana w
instalacjach stacjonarnych lub użyta jako pompa
przenośna. Pompa dostępna jest w wersjach:
• z łącznikiem pływakowym do pracy automatycznej
załącz/wyłącz pomiędzy dwoma poziomami (pompy
jednofazowe)
TM00 5477 0895
Automatyczna obsługa
• bez łącznika pływakowego przy pracy ręcznej
załącz/wyłącz.
Pompy wyposażone w łącznik pływakowy, mogą
również pracować w trybie ręcznym załącz/wyłącz.
Pod warunkiem, że pływak będzie się zawsze
znajdował w najwyższej pozycji.
37
Dane techniczne
Unilift AP50B
Uszczelnienie wału
Zastosowano mechaniczne, mokre uszczelnienie wału.
Przestrzeń wypełniona 80 ml oleju zabezpieczona jest
uszczelką wargową. Powierzchnie uszczelnienia
wykonane są z węglika sylikonowego.
Silnik
Silnik jedno- lub trójfazowy asynchroniczny suchy.
Stopień ochrony:
Klasa izolacji:
Typ przewodu:
IP 68
F (155°C)
H07RN-F.
Pompy z silnikiem jednofazowym posiadają
wbudowany wyłącznik termiczny.
Materiały
38
Część
Materiały
DIN
W.-Nr.
AISI
Korpus pompy
Stal nierdzewna
1.4301
304
Wirnik
Stal nierdzewna
1.4301
304
Podkładka
Stal nierdzewna
1.4301
304
316
Nasadka ochronna
Novolen 2360 Kx
Kompletny silnik
Elementy mające kontakt z
cieczą:
Stal nierdzewna
1.4401
Wał z wirnikiem
Stal nierdzewna/silumin
1.4305
Kabel silnika
Neopren
Pierścienie O - ring
guma NBR
Sprężyna
Stal nierdzewna
1.4310
Wlot pompy
Stal nierdzewna
1.4301
Podstawa
Poliwęglan
Olej
Shell Ondina 15, nietoksyczny
304
Dane techniczne
Unilift AP50B
Dobór
Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP50B przy montażu stacjonarnym.
Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie:
• zastosowanie rurociągów stalowych
• minimalna prędkość przepływu 1 m/s w rurociągu pionowym (2")
TM03 1882 3305
• minimalna prędkość przepływu 0,7 m/s w rurociagu poziomym (2½")
Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za
nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
39
Dane techniczne
p
[kPa]
200
H
[m]
Unilift AP50B
AP50B
20
50 Hz
ISO 9906 Annex A
18
160
16
14
12
10
AP
50
AP
50
B
8
AP
50
B
6
40
.50
.50
.08
.08
AP
50
.3
AP
50
.1
B.5
0
B.5
0.1
B.5
0.1
S
.15
.3
1.3
1.1
4
0
0
4
0
8
12
2
16
20
4
24
28
6
32
8
D
0
C
2
Q [m³/h]
10
Q [l/s]
TM03 4097 1806
80
A
120
P1
P1
[hp] [kW]
2.4
AP50B.50.15.3
3
2.0
.11.1
AP50B.50
AP50B.50.11.3
1.6
0.08.3
AP50B.5
1.2
1
0.8
0
0.0
1
AP50B.50.08.
0.4
0
4
8
12
16
20
24
28
32
Q [m³/h]
TM01 3582 0803
2
P1
[kW]
P2
[kW]
In
(A)
Cos ϕ
C
[µF]
I start
--------In
A
C
D
S
Masa
[kg]
Długość kabla i wtyczka
Unilift AP50B.50.08.A1.V
1 x 230
1.2
0.8
5.37
0.97
16
18.4
468
116
73
R2
10.1
5 m z wtyczką typu Schuko
Unilift AP50B.50.08.1.V
1 x 230
1.2
0.8
5.37
0.97
16
18.4
468
116
73
R2
10.1
10 m z wtyczką typu
Schuko
Unilift AP50B.50.08.3.V
3 x 400
1.21
0.8
1.95
0.89
10.6
468
116
73
R2
8.4
5 m bez wtyczki
Unilift AP50B.50.11.A1.V
1 x 230
1.75
1.1
8.00
0.95
16
23.8
468
116
73
R2
10.2
5 m z wtyczką typu Schuko
Unilift AP50B.50.11.1.V
1 x 230
1.75
1.1
8.00
0.95
16
23.8
468
116
73
R2
10.2
10 m z wtyczką typu
Schuko
Unilift AP50B.50.11.3.V
3 x 400
1.75
1.1
2.81
0.90
16.0
468
116
73
R2
9.7
5 m bez wtyczki
Unilift AP50B.50.15.3.V
3 x 400
2.15
1.5
3.00
0.88
22.4
468
116
73
R2
10.0
5 m bez wtyczki
ZAŁ.
start
stop
WYŁ.
TM03 1914 3305
min. 600
Poziom ZAŁ./WYŁ.
min. ø550
40
Wymiary [mm]
Napięcie
[V]
Typ pompy
Typ pompy
ZAŁ.
[mm]
WYŁ.
[mm]
Unilift AP50B
633
270
Dane techniczne
Unilift AP50B
Montaż Unilift AP50B
A
B
C
D
F
T
E
S
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
U
•
•
•
•
•
• •
•
•
• •
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
• •
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
J
Z
•
•
•
•
••
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
I
TM03 4194 1806
K
L
N
O
M
P
R
TM01 3592 0299
M
G
P
Montaż jednej pompy na autozłączu
Typ pompy
Wymiary [mm]
A
B
C
D
E
F
G
I
J
K
L
M
N
O
P
R
S
T
U
Z
Unilift AP50B.50.08 ø600 ø600
304
135
82
85
65
100
76
150
400
200
300
700
500
–
R2
¾"
130
261
Unilift AP50B.50.11 ø600 ø600
304
135
82
85
65
100
76
150
400
200
300
700
500
–
R2
¾"
130
261
Unilift AP50B.50.15 ø600 ø600
304
135
82
85
65
100
76
150
400
200
300
700
500
–
R2
¾"
130
261
Montaż dwóch pomp na autozłączu
Typ pompy
Wymiary [mm]
A
B
C
D
E
F
G
I
J
K
L
M
N
O
P
R
S
T
U
Z
Unilift AP50B.50.08
600
600
304
135
82
85
26
100
76
150
400
200
300
700
335
330
R2
¾"
130
261
Unilift AP50B.50.11
600
600
304
135
82
85
26
100
76
150
400
200
300
700
335
330
R2
¾"
130
261
Unilift AP50B.50.15
600
600
304
135
82
85
26
100
76
150
400
200
300
700
335
330
R2
¾"
130
261
41
Sterowniki
Skrzynka sterująca
Warianty
Pompy typu Unilift AP występują w wersjach z lub bez
skrzynki sterującej oraz łącznika pływakowego i mogą
pracować przy zasilaniu z sieci jednofazowej lub
trójfazowej.
Wszystkie rodzaje pomp są zaprojektowane tak, aby
mogły pracować z tolerancją napięcia zasilania
wynoszącą ±10%.
Pompy wyposażone w skrzynkę sterującą i
łącznik pływakowy
Niektóre pompy typu Unilift AP są dostępne z
łącznikami pływakowymi, służącymi do
automatycznego zał./wył. pompy. Przewód łącznika
pływakowego powinien być przymocowany do uchwytu
służącego do przenoszenia pompy.
Różnica pomiędzy poziomami załączenia i wyłączenia
pompy może być regulowana poprzez zmianę długości
przewodu pomiędzy łącznikiem pływakowym a
uchwytem pompy.
Duża różnica poziomów: Długi przewód.
Mała różnica poziomów: Krótki przewód.
Łącznik pływakowy podłączony jest bezpośrednio do
skrzynki sterującej przewodem zasilającym o długości
10 m.
Pomiędzy pompą a skrzynką sterującą znajduje się
przewód zasilający o długości 10 m. Długość przewodu
zasilającego skrzynki sterującej wynosi 0,8 m.
Skrzynka sterująca zawiera układ rozruchu silnika.
Pompy nie wymagają dodatkowego zabezpieczenia
silnika.
Istnieje możliwość ustawienia alarmu załączającego
się w przypadku wystąpienia zbyt wysokiego poziomu
przy pomocy oddzielnego łącznika poziomu
podłączonego do alarmu. Łączniki załączające alarm
wysokiego poziomu oraz alarm są dostępne jako
wyposażenie dodatkowe.
Więcej szczegółów można znaleźć w rozdziale "Zakres
produktów", na stronie 46.
42
Skrzynka sterująca
Pompy wyposażone w skrzynkę sterującą bez
łącznika pływakowego załączane/wyłączane
ręcznie
Pomiędzy pompą a skrzynką sterującą znajduje się
przewód zasilający o długości 10 m. Długość przewodu
zasilającego skrzynki sterującej wynosi 0,8 m.
Skrzynka sterująca zawiera układ rozruchu silnika oraz
kondensator pracy, lecz nie zawiera przekaźników do
łączników pływakowych.
Pompy bez skrzynek sterujących
Pompy bez skrzynek sterujących muszą być
podłączone do oddzielnego układu rozruchowego
silnika, dostępnego jako wyposażenie dodatkowe.
Pompy jednofazowe muszą być także zaopatrzone w
kondensator.
Sterownik poziomu
Sterownik poziomu oraz łączniki są dostępne jako
akcesoria do sterowania, monitorowania i
zabezpieczania trójfazowych pomp Unilift AP, o
częstotliwości zasilania 50 Hz. Sterownik poziomu typu
LC jest zaprojektowany z myślą o pracy z jedną pompą,
natomiast sterownik LCD jest zaprojektowany do pracy
z dwoma pompami.
Sterownik poziomu zawiera układ rozruchu silnika,
kondensatory oraz diody (LC/LCD) sygnalizujące stan
pracy.
Sterowniki
TM03 1899 3305
Skrzynka sterująca
TM03 1900 3305
Pompa Unilift AP35/50 wyposażona w skrzynkę
sterującą i łącznikiem pływakowym.
TM03 1901
Pompy Unilift AP35/50 wyposażone w skrzynkę
sterującą bez łącznika pływakowego załączane/
wyłączane ręcznie.
Pompy Unilift AP35B/AP50B z sterownikiem poziomu
LCD.
43
Sterowniki
LC 107, LCD 107
LC 107, LCD 107
LC 107
Sterowniki LC/LCD 107 przeznaczone są do
sterowania, kontroli i zabezpieczenia silnika pomp
Unilift AP firmy Grundfos do 23 A/11 kW (P1) dla jednej
pompy z rozruchem bezpośrednim.
• LC 107 sterownik jednopompowy
• LCD 107 sterownik dwupompowy.
Sterowniki LC/LCD 107 dostarczane są jako kompletne
urządzenia zawierające przekaźnik ochrony silnika,
dzwony hydrostatyczne, węże pneumatyczne i
jednostkę sterującą.
• sterowanie jednej lub dwóch pomp według
sygnałów z hydrostatów dzwonowych,
• automatyczną zmianę pomp (równomierny rozkład
czasu pracy dla obu pomp),
• funkcja zapobiegania blokowaniu dzięki
automatycznemu rozruchowi kontrolnemu co 24 h
w przypadku długich przestojów,
• zabezpieczenie przed uderzeniem hydraulicznym
przez zablokowanie i opóźnienie szybkiego
ponownego uruchomienia pompy,
• zabezpieczenie przed uderzeniem hydraulicznym
przez zablokowanie i opóźnienie szybkiego
ponownego uruchomienia pompy,
• zasilanie z akumulatora rezerwowego w przypadku
awarii sieci zasilającej (wyposażenie dodatkowe),
• zwłoka załączania w zakresie 0 do 255 sekund
(losowy wybór czasu zwłoki) po przejściu z zasilania
bateryjnego na zasilanie sieciowe. Losowa zwłoka
załączania zapewnia równomierne obciążenie sieci
w przypadku równoczesnego włączania się kilku
pomp,
• automatyczne kasowanie ustawień alarmowych,
• automatyczne wznowienie pracy,
• ustawienie opóźnienia zatrzymania pracy zależnie
od aktualnych warunków pracy,
• sygnalizację poziomu cieczy,
• sygnalizowanie alarmu przy:
–niedopuszczalnie wysokim poziomie cieczy,
wywołującym alarm wysokiego poziomu,
–przeciążeniu (poprzez przekaźnik ochrony silnika),
–przegrzaniu (poprzez czujnik temperatury PTC lub
wyłącznik termiczny w silniku),
–niewłaściwej kolejności faz
–awarii sieci zasilającej,
–zakłóceniach hydrostatu dzwonowego.
W standardzie, sterownik LC/LCD 107 jest wyposażony
seryjnie w dwa wyjścia alarmowe:
• alarm ogólny,
• alarm wysokiego poziomu.
44
Alarm wysokiego poziomu
Nastawialne
Załączenie pompy
opóźnienie
Wyłączenie pompy
wyłączenia
TM01 4921 1199
Sterownik LC/LCD 107 dysponuje następującymi
możliwościami:
Pompa
LCD 107
Alarm wysokiego poziomu
Załączenie drugiej pompy
Załączenie pompy
Nastawialne
Wyłączenie pompy
opóźnienie
wyłączenia
TM01 4922 1199
Sterowanie oparte jest na sygnałach pneumatycznych,
które LC 107 lub LCD 107 otrzymuje przy pomocy
wężyków z dwóch lub trzech czujników poziomów
usytowanych w studzience przepompowni.
Sterowniki
LC 107, LCD 107
LC 108, LCD 108
Dane techniczne
Sterowniki LC 108 i LCD 108 dysponują następującymi
możliwościami:
Tolerancja napięcia
–15%/+10% napięcia nominalnego.
Częstotliwość w sieci
50/60 Hz.
Temperatura otoczenia
• Podczas pracy: –30°C do +50°C
(nie może być wyeksponowana bezpośrednio na
światło słoneczne).
• W magazynie: –30°C do +60°C.
Stopień ochrony
IP 55.
Węże pneumatyczne
• Maksymalna długość każdego węża: 20 m
(standard: długość węża pneumatycznego: 10 m).
• Średnica 10 mm.
• Materiał: PA 11.
Wyjścia dla sygnalizatora alarmowego
Maks. 400 VAC / maks. 2 A / min. 10 mA / AC 1.
Wymiary
136 mm
• sterowanie jednej lub dwóch pomp według sygnałów
z łączników pływakowych,
• funkcja zapobiegania blokowaniu dzięki
automatycznemu rozruchowi kontrolnemu co 24 h
w przypadku długich przestojów,
• zabezpieczenie przed uderzeniem hydraulicznym
przez zablokowanie i opóźnienie szybkiego
ponownego uruchomienia pompy (5 sekund),
• automatyczne kasowanie ustawień alarmowych,
• automatyczne wznowienie pracy,
(po przegrzaniu)
• ustawienie opóźnienia zatrzymania pracy zależnie
od aktualnych warunków pracy,
• sygnalizację poziomu cieczy,
• sygnalizację alarmową w przypadku:
– zła kolejność faz
– niedopuszczalnie wysokiego poziomu cieczy
– przeciążeniu (poprzez przekaźnik ochrony silnika),
– przegrzaniu (poprzez czujnik temperatury PTC lub
wyłącznik termiczny w silniku),
– uszkodzony łącznik pływakowy lub elektroda
– suchobieg
– brak napięcia zasilającego (akumulator oferowany
jest jako wyposażenie dodatkowe).
• automatyczną zmianę pomp (równomierny rozkład
czasu pracy dla obu pomp) (tylko LCD 108).
350 mm
W standardzie, sterownik LC/LCD 108 wyposażony jest
we wbudowany brzęczyk.
250 mm
TM01 4946 1199
Ponadto, sterowniki posiadają wyjście dla wspólnej
sygnalizacji alarmu.
LC 108, LCD 108
Zastosowania
Sterowniki LC/LCD 108 można połączyć i ustawić na
siedem różnych trybów pracy/regulacji:
• instalacja wyposażona w dwa łączniki pływakowe
• instalacja wyposażona w trzy łączniki pływakowe
Sterowniki LC/LCD 108 przeznaczone są do
sterowania, kontroli i zabezpieczenia silnika pomp
Unilift AP firmy Grundfos, pracujących w systemach
pompowych wody czystej, drenażowej oraz ścieków.
• instalacja wyposażona w cztery łączniki pływakowe
do 23 A/11 kW (P1) z rozruchem bezpośrednim (DOL).
do 72 A/30 kW (P1) z rozruchem gwiazda/trójkąt (Y/D).
• instalacje odwadniające.
• instalacja wyposażona w dwie elektrody
• instalacja wyposażona w trzy elektrody
• instalacje napełniające
• Sterownik jednopompowy LC 108
• Sterownik dwupompowy LCD 108.
Sterowniki LC/LCD 108 dostarczane są jako kompletne
urządzenie zawierające przekaźnik ochrony silnika i
jednostkę sterującą.
45
Sterowniki
LC 108, LCD 108
Łączniki pływakowe
Dane techniczne
Tolerancja napięcia
Pompy typu Unilift AP są dostępne w połączeniu ze
sterownikami LC 108 lub LCD 108 oraz łącznikami do
automatycznego sterowania poziomem. Łączniki
poziomu, dostarczane przez firmę Grundfos, są
łącznikami bezrtęciowymi.
–15%/+10% napięcia nominalnego.
Częstotliwość w sieci
50/60 Hz.
Temperatura otoczenia
Sterownik LC 108 może być wyposażony aż w trzy
łączniki poziomu:
• Podczas pracy: –30°C do +50°C
(nie może być wyeksponowana bezpośrednio na
światło słoneczne).
• Podczas składowania: –30°C do +60°C.
• Min.:
Wyłączenie pompy.
• Maks.:
Załączenie pompy.
• Alarm:
Alarm (opcjonalnie):
Wysoki poziom wody lub uszkodzenie
pompy.
Stopień ochrony
IP 55.
Sterownik LCD 108 może być wyposażony aż w cztery
łączniki poziomu:
Wyjścia dla sygnalizatora alarmowego
Maks. 400 VAC / maks. 2 A / min. 10 mA / AC 1.
• Min.:
Wyłączenie dwóch pomp.
Uziemienie sieci zasilającej
• Maks. 1:
Załączenie jednej pompy.
Dla sieci TN i TT.
• Maks. 2:
Załączenie kolejnej pompy.
Znamionowe napięcie izolacji, Ui
• Alarm:
Alarm (opcjonalnie):
Wysoki poziom wody lub uszkodzenie
pompy.
4 kV.
Znamionowe napięcie impulsowe, Uimp
Łączniki poziomu powinny być umieszczone w
studzience napełnianej pompowaną cieczą.
4 kV.
Pozycja łączników poziomu decyduje o momencie
załączenia lub wyłączenia pomp Unilift AP przez
sterowniki LC 108 lub LCD 108:
EMC (kompatybilność elektromagnetyczna)
Zgodnie z normami EN 50 081-1 and EN 50 082-2.
Wymiary
• Gdy poziom wody będzie powyżej górnego punktu
łącznika, styki przekaźnika zostaną zamknięte i
pompa zostanie załączona.
B
L
Typ
46
Wymiary [mm]
H
L
B
LC 108, rozruch bezpośredni
LCD 108, rozruch bezpośredni
350
250
136
LC 108, rozruch gwiazda/trójkąt
590
380
200
ON
OFF
TM00 6678 4695
TM01 9007 0900
H
• Gdy poziom wody znajdzie się poniżej dolnego
punktu łącznika, styki przekaźnika zostaną otwarte i
pompa zostanie wyłączona.
Sterowniki
LC 110, LCD 110
Sterowniki LC/LCD 110 przeznaczone są do
sterowania, kontroli i zabezpieczenia silnika pomp
Unilift AP firmy Grundfos do 23 A/11 kW (P1) dla jednej
pompy z rozruchem bezpośrednim. Sterowniki LC/LCD
110 stosowane są w systemach odprowadzania
ścieków, zaopatrzenia w wodę i drenażu.
Sterowniki LC/LCD 110 dostarczane są jako kompletne
urządzenie zawierające przekaźnik ochrony silnika i
jednostkę sterującą.
Sterownik LC/LCD 110 dysponuje następującymi
możliwościami:
• sterowanie jednej lub dwóch pomp przy pomocy
sygnałów z elektrod,
• funkcja zapobiegania blokowaniu dzięki
automatycznemu rozruchowi kontrolnemu co 24 h
w przypadku długich przestojów,
• zwłoka załączania w zakresie 0 do 255 sekund
(losowy wybór czasu zwłoki) po przejściu z zasilania
bateryjnego na zasilanie sieciowe. Losowa zwłoka
załączania zapewnia równomierne obciążenie sieci
w przypadku równoczesnego włączania się kilku
pomp,
• zabezpieczenie przed uderzeniem hydraulicznym
przez zablokowanie i opóźnienie szybkiego
ponownego uruchomienia pompy (5 sekund),
• automatyczne kasowanie ustawień alarmowych,
• automatyczne wznowienie pracy, (po przegrzaniu)
• ustawienie opóźnienia zatrzymania pracy zależnie
od aktualnych warunków pracy,
• sygnalizację poziomu cieczy,
• sygnalizowanie alarmu przy:
– niewłaściwej kolejności faz,
– wysokim poziomie cieczy,
– przeciążeniu (poprzez przekaźnik ochrony silnika),
LC 110, LCD 110
Zastosowania
Sterowniki LC/LCD 110 można połączyć i ustawić na
sześć różnych trybów pracy/regulacji:
• instalacja wyposażona w trzy elektrody (LC 110):
elektrodę referencyjną, elektrodę zał./wył. oraz
elektrodę alarmu wysokiego poziomu
• instalacja wyposażona w cztery elektrody (LC 110):
elektrodę referencyjną, elektrodę zał., elektrodę
wył. oraz elektrodę alarmu wysokiego poziomu
• instalacja wyposażona w pięć elektrod (LC 110):
elektrodę referencyjną, elektrodę poziomu
suchobiegu, elektrodę zał., elektrodę wył. oraz
elektrodę alarmu wysokiego poziomu.
• instalacja wyposażona w cztery elektrody
elektrodę referencyjną, elektrodę załączającą
pompę 1/wspólną elektrodę wyłączającą, elektrodę
załączającą pompę 2 oraz elektrodę załączającą
alarm wysokiego poziomu
• instalacja wyposażona w pięć elektrod, praca
równoległa
(LCD 110):
elektrodę referencyjną, wspólną elektrodę
wyłączająca pompę, elektrodę załączająca pompę
1, elektrodę załączającą pompę 2 oraz elektrodę
załączającą alarm wysokiego poziomu
• instalacja wyposażona w pięć elektrod, 100% pracy
z rezerwą
(LCD 110):
elektrodę referencyjną, wspólną elektrodę
wyłączająca pompę, elektrodę załączająca pompę
1, elektrodę załączającą alarm wysokiego poziomu
oraz elektrodę załączającą pompę 2.
• instalacja wyposażona w pięć elektrod, pełne
sterowanie (LCD 110):
elektrodę referencyjną, elektrodę wyłączająca
pompę 1, elektrodę wyłączająca pompę 2, elektrodę
załączająca pompę 1, elektrodę załączająca
pompę 2.
– zbyt wysokiej temperatury (poprzez wyłączniki
termiczne w silniku),
– suchobiegu
– awaria sieci zasilającej (kiedy akumulator
oferowany jest jako wyposażenie dodatkowe).
W standardzie, sterownik LC/LCD 110 wyposażony jest
we wbudowany brzęczyk. Ponadto, sterowniki
posiadają wyjście dla wspólnej sygnalizacji alarmu.
47
Sterowniki
LC 108, LCD 108
Dane techniczne
Tolerancja napięcia
–15%/+10% napięcia nominalnego.
Częstotliwość w sieci
50/60 Hz.
Temperatura otoczenia
• Podczas pracy: –30°C do +50°C
(nie może być wyeksponowana bezpośrednio na
światło słoneczne).
• Podczas składowania: –30°C do +60°C.
Stopień ochrony
IP 55.
Wyjścia dla sygnalizatora alarmowego
Maks. 400 VAC / maks. 2 A / min. 10 mA / AC 1.
Uziemienie sieci zasilającej
Dla sieci TN i TT.
Znamionowe napięcie izolacji, Ui
4 kV.
Znamionowe napięcie impulsowe, Uimp
4 kV.
EMC (kompatybilność elektromagnetyczna)
Zgodnie z normami EN 50 081-1 and EN 50 082-2.
Wymiary
245 mm
48
TM01 8152 5099
315 mm
136 mm
Osprzęt
Unilift CC, KP, AP
Osprzęt do pomp Unilift CC, KP, AP
Typ pompy
Poz.
Unilift
Osprzęt
CC
1
Złączka do rur
2
PVC
Złączka wężowa
PVC
10 m wąż gumowy z klamerkami
zaciskowymi
3
4
Złącze do węża gumowego
PVC
PVC
KP
Rp 1½/2
AP
12.40
z
Rp 2/2½
Zawór zwrotny,
kulowy
6
Zawór odcinający
PVC
z
Rp 1½/2
z
z
Rp 2/2
z
Rp 2/2½
z
1½"
z
2"
z
2½"
z
Rp 2
z
z
Rp 2
z
z
Rp 2
z
Złączka sześciokątna
PVC
z
Rp 2
z
Rp 2½
8
Nakrętka
PVC
Rp 1½
z
Rp 2
z
Kolano 90°
PVC
z
Rp 2
z
Rp 2½
Zawór zwrotny
do wbudowania w króciec tłoczny pompy
Stal nierdzewna
10
Autozłącze
Złącza do węża
Złącza skręcane
z
z
z
96023836
z
z
96023838
z
z
96023839
z
z
96023841
z
z
96023842
z
z
z
z
96023843
z
z
z
z
z
z
z
z
z
z
z
z
z
z
z
z
96023850
z
96023851
z
z
96023853
z
z
96023854
z
z
96023856
z
z
96023857
96023852
z
96023855
z
00015220
z
Rp 1½
96023848
z
z
z
96023847
z
z
z
96002003
96023849
z
z
96023844
96023846
z
z
96003855
z
Rp 2/Rp 2
poliamid
z
96023840
z
z
Rp 1¼
96023835
z
z
z
Rp 1½
z
96023837
z
z
Rp 2½
9
z
z
Rp 1½
z
z
z
Rp 1½
96023832
96023834
z
z
Nr
katalogowy
96003997
z
Rp 1½
AP
50B
96023831
z
Rp 1½
AP
50
z
z
Rp 2½
7
AP
35B
z
Rp 1½/1½
Rp 2½ ‘
PVC
AP
35
z
Rp 2½
5
AP
12.50
z
z
96429519
G 1¼ x ø25
z
00ID3588
G 1¼ x ø32
z
00ID3589
G 1¼ x ø40
z
00ID3590
‘Żeliwo
9
7
3
6
4
7
3
10
5
2
7
8
TM01 8708 0700
TM00 5925 1895
TM00 5924 1895
1
49
Osprzęt
Unilift AP
Sterowniki i osprzęt
TM01 8875 0800
TM01 8874 0800
Opis
Sterownik LC 107 dla jednej pompy
1 x 230 V, rozruch bezpośredni
Sterownik LC 107 dla jednej pompy
3 x 400 V, rozruch bezpośredni
Sterownik LCD 107 dla dwóch pomp
1 x 230 V, rozruch bezpośredni
Sterownik LCD 107 dla dwóch pomp
3 x 400 V, rozruch bezpośredni
TM01 8873 0800
Sterownik LC 108 dla jednej pompy
1 x 230 V, rozruch bezpośredni
Sterownik LC 108 dla jednej pompy
3 x 230 V, rozruch bezpośredni
Sterownik LC 108 dla jednej pompy
3 x 400 V, rozruch bezpośredni
Sterownik LC 108 dla jednej pompy
3 x 400 V, rozruch gwiazda/trójkąt
TM03 2090 3705
TM03 2091 3705
TM01 8876 0800
Sterownik LCD 108 dla dwóch pomp
3 x 230 V, rozruch bezpośredni
50
Sterownik LCD 108 dla dwóch pomp
3 x 400 V, rozruch bezpośredni
Sterownik LCD 108 dla dwóch pomp
3 x 400 V, rozruch gwiazda/trójkąt
Sterownik LC 110 dla jednej pompy
1 x 230 V, bezpośredni
Sterownik LC 110 dla jednej pompy
3 x 400 V, bezpośredni
Sterownik LCD 110 dla dwóch pomp
1 x 230 V, bezpośredni
Sterownik LCD 110 dla dwóch pomp 3 x 400
V, bezpośredni
Prąd roboczy
jednej pompy [A]
1 - 2,9
1,6 - 5,0
3,7 - 12,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
6,4 - 20,0
20,8 - 30,0
20,8 - 59,0
24,2 - 72,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
6,4 - 20,0
20,8 - 30,0
20,8 - 59,0
24,2 - 72,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
1 - 2,9
1,6 - 5,0
3,7 - 12,0
12,0 - 23,0
Wymagane główne
zabezpieczenie
[A]
25
25
25
25
25
25
40
25
25
25
25
25
25
40
25
25
25
40
25
25
25
40
25
25
25
40
25
40
80
25
25
25
40
25
25
40
60
25
40
80
25
25
25
40
25
25
25
40
25
25
25
40
25
25
25
40
Osprzęt
Unilift AP
Osprzęt do sterowników
Opis
Bateria zapasowa
Nr
katalogowy
Grundfos
96002520
Lampa migająca ostrzegawcza
62500020
Buczek sygnalizacyjny
(montaż na zewnątrz)
62500021
Buczek sygnalizacyjny
(montaż wewnątrz)
62500022
Licznik godzin pracy [230 V]
96002514
Licznik godzin pracy [400 V]
96002515
Licznik uruchomień [230 V]
96002516
Licznik uruchomień [400 V]
96002517
Licznik godzin pracy i uruchomień [230 V]
96002518
Licznik godzin pracy i uruchomień [400 V]
96002519
Zewnętrzny wyłącznik główny zasilania 25 [A]
96002511
Zewnętrzny wyłącznik główny zasilania 40 [A]
96002512
Zewnętrzny wyłącznik główny zasilania 80 [A]
96002513
Wspornik do elektrod
91713196
Trzy elektrody z 10 m kablem
96076489
Cztery elektrody z 10 m kablem
91713437
51
Zestawienie produktów
Unilift CC
Unilift CC
1 x 220 - 240 V
Unilift CC 5
Unilift CC 7
Unilift CC 9
52
96280965
z
96280966
z
z
z
96280972
z
z
z
96280978
z
z
96280968
z
96280974
z
z
z
z
96280970
z
z
96280976
z
z
96280981
z
z
Masa netto [kg]
H05RN-F 3G0.75
H07RN-F 3G1
z
z
z
z
96280982
4.6
z
z
z
z
z
z
z
96280975
z
z
z
96280979
z
z
z
96280980
4.35
z
z
z
z
z
96280969
z
z
96280973
z
z
z
96280977
Typ kabla
z
z
96280971
96280967
z łącznikiem pływakowym
bez wtyczki
Australia
Nr katalogowy
Schuko
Typ pompy
Łącznik pływakowy
bez łącznika pływakowego
Typ wtyczki
z
z
z
z
z
6.5
Zestawienie produktów
Unilift KP 150
Unilift KP 150
1 x 220 - 230 V
Typ pompy
Łącznik
pływakowy
Pionowy
łącznik
poziomu
3 m kabla
10 m kabla
Z wtyczką
kablową
Typ wtyczki
Nr katalogowy
Unilift KP 150
Unilift KP 150
z
Unilift KP 150
Unilift KP 150
z
z
Schuko
011H1300
z
z
Schuko
011H1600
z
z
Schuko
011H1400
z
z
Schuko
011H1800
z
z
Schuko
011H1900
z
z
Dania
011H2300
z
Dania
011H2600
z
Unilift KP 150
z
Unilift KP 150
Unilift KP 150
z
Unilift KP 150
Unilift KP 150
z
z
Unilift KP 150
z
Unilift KP 150
Unilift KP 150
z
Unilift KP 150
Unilift KP 150
z
011H2400
Dania
011H2800
z
z
Dania
011H2900
z
z
Szwajcaria
011H3300
z
z
Szwajcaria
011H3600
z
Szwajcaria
011H3400
z
Unilift KP 150
Unilift KP 150
Dania
z
z
z
Unilift KP 150
z
z
z
z
z
z
Szwajcaria
011H3800
z
z
Szwajcaria
011H3900
z
Włochy
011H5300
z
z
Włochy
011H5600
z
z
Włochy
011H5400
z
Włochy
011H5800
z
z
Unilift KP 150
z
Unilift KP 150
z
Unilift KP 150
z
Unilift KP 150
z
Unilift KP 150
Unilift KP 150
z
011H6300
z
011H6600
z
011H6400
011H6800
z
Unilift KP 150
z
011H6900
z
1 x 230 - 240 V
Typ pompy
Łącznik
pływakowy
Pionowy łącznik
poziomu
Unilift KP 150
Unilift KP 150
Unilift KP 150
z
z
5 m kabla
Z wtyczką
kablową
Typ wtyczki
Nr katalogowy
z
z
Australia
01 1K 41 00
z
z
Australia
01 1K 47 00
z
z
Australia
01 1K 45 00
53
Zestawienie produktów
Unilift KP 250
Unilift KP 250
1 x 220 - 230 V
Typ pompy
Pionowy
łącznik
poziomu
Łącznik
pływakowy
3 m kabla
10 m kabla
Unilift KP 250
Unilift KP 250
z
z
Schuko
012H1300
z
Schuko
012H1600
z
z
Schuko
012H1400
z
z
Schuko
012H1800
z
z
Schuko
012H1900
z
z
Dania
012H2300
z
Dania
012H2600
z
Unilift KP 250
z
z
Unilift KP 250
Unilift KP 250
z
z
Unilift KP 250
z
Unilift KP 250
Unilift KP 250
z
Dania
012H2900
z
z
Szwajcaria
012H3300
Szwajcaria
012H3600
Szwajcaria
012H3400
z
z
Szwajcaria
012H3800
z
z
Szwajcaria
012H3900
z
Włochy
012H5300
z
z
Włochy
012H5600
z
z
Włochy
012H5400
z
Włochy
012H5800
z
z
z
z
z
012H6300
z
z
012H6600
z
Unilift KP 250
Unilift KP 250
z
z
Unilift KP 250
Unilift KP 250
012H2800
z
z
z
Unilift KP 250
Unilift KP 250
012H2400
Dania
z
Unilift KP 250
Unilift KP 250
Dania
z
z
z
Unilift KP 250
z
z
z
z
Unilift KP 250
Unilift KP 250
Nr katalogowy
z
z
Unilift KP 250
Unilift KP 250
Typ wtyczki
z
z
Unilift KP 250
Unilift KP 250
Z wtyczką
kablową
z
012H6400
z
z
012H6800
z
Unilift KP 250
012H6900
z
1 x 230 - 240 V
Typ pompy
Łącznik
pływakowy
Pionowy łącznik
poziomu
Unilift KP 250
Unilift KP 250
z
Unilift KP 250
z
5 m kabla
Z wtyczką
kablową
Typ wtyczki
Nr katalogowy
z
z
Australia
012K4100
z
z
Australia
012K4700
z
z
Australia
012K4500
3 x 380 - 415 V
Typ pompy
Unilift KP 250
5 m kabla
Unilift KP 250
Unilift KP 250
Unilift KP 250
54
10 m kabla
Nr katalogowy
012M6100
z
z
012M6300
012M9100
z
z
012M9300
Zestawienie produktów
Unilift KP 350
Unilift KP 350
1 x 220 - 240 V
Typ pompy
Łącznik
pływakowy
Pionowy łącznik
poziomu
3 m kabla
5 m kabla
10 m kabla
Unilift KP 350
Unilift KP 350
Unilift KP 350
Unilift KP 350
z
z
Schuko
013N1300
Schuko
013N1600
z
z
Schuko
013N1400
z
z
Schuko
013N1800
z
z
Schuko
013N1900
z
z
Dania
013N2300
z
z
Dania
013N2600
z
z
Dania
013N2400
z
Unilift KP 350
Unilift KP 350
z
Unilift KP 350
Unilift KP 350
z
z
Unilift KP 350
z
Unilift KP 350
z
Unilift KP 350
z
Unilift KP 350
z
Unilift KP 350
z
z
Szwajcaria
013N3300
z
Szwajcaria
013N3400
013N3600
z
Szwajcaria
z
z
Szwajcaria
013N3800
z
z
Szwajcaria
013N3900
013N6300
z
013N6600
z
013N6400
z
Unilift KP 350
Unilift KP 350
013N2800
013N2900
z
z
Unilift KP 350
Unilift KP 350
Dania
Dania
z
z
Unilift KP 350
Unilift KP 350
z
z
z
Unilift KP 350
Unilift KP 350
z
z
z
Unilift KP 350
Nr katalogowy
z
z
Unilift KP 350
Typ wtyczki
z
z
z
Z wtyczką
kablową
z
z
z
013N6800
z
013N6900
z
z
Australia
z
z
Australia
013N4100
013N4700
z
z
Australia
013N4500
3 x 380 - 415 V
Typ pompy
Unilift KP 350
5 m kabla
Unilift KP 350
Unilift KP 350
Unilift KP 350
10 m kabla
Nr katalogowy
013M6100
z
z
013M6300
013M9100
z
z
013M9300
55
Zestawienie produktów
Unilift AP12
Unilift AP12
Typ pompy
56
Napięcie
[V]
Skrzynka sterująca
z kablem
zasilającym 0,8 m
Łącznik
pływakowy
10 m kabla
Unilift AP12.40.04.1
1 x 230
z
Unilift AP12.40.04.1
1 x 230
z
3 m kabla
Z wtyczką
kablową
z
Nr katalogowy
96011016
96011014
Unilift AP12.40.04.A.1
1 x 230
z
z
Unilift AP12.40.04.A.1
1 x 230
z
z
z
z
96011017
96011015
Unilift AP12.40-04.A.1
1 x 230
Unilift AP12.40.04.3
3 x 400
z
Unilift AP12.40.04.3
3 x 400
z
Unilift AP12.40.04.3
3 x 230
z
96011030
Unilift AP12.40.04.3
3 x 200
z
96011021
Unilift AP12.40.04.A.3
3 x 400
z
z
z
Unilift AP12.40.04.A.3
3 x 400
z
z
z
Unilift AP12.40.04.A.3
3 x 230
z
z
z
Unilift AP12.40.04.A.3
3 x 200
z
z
z
Unilift AP12.40.06.1
1 x 230
Unilift AP12.40.06.1
1 x 230
Unilift AP12.40.06.A.1
1 x 230
z
Unilift AP12.40.06.A.1
1 x 230
z
Unilift AP12.40.06.A.1
1 x 230
z
Unilift AP12.40.06.3
3 x 400
z
96001652
Unilift AP12.40.06.3
3 x 230
z
96010628
Unilift AP12.40.06.3
3 x 200
z
96010881
Unilift AP12.40.06.A.3
3 x 400
z
z
z
Unilift AP12.40.06.A.3
3 x 400
z
z
z
Unilift AP12.40.06.A.3
3 x 230
z
z
z
96010957
Unilift AP12.40.06.A.3
3 x 200
z
z
z
96010922
Unilift AP12.40.08.1
1 x 230
z
Unilift AP12.40.08.1
1 x 230
z
Unilift AP12.40.08.A.1
1 x 230
z
Unilift AP12.40.08.A.1
1 x 230
z
Unilift AP12.04.08.A.1
1 x 230
z
Unilift AP12.40.08.3
3 x 400
z
96001791
Unilift AP12.40.08.3
3 x 230
z
96010630
Unilift AP12.40.08.3
3 x 200
z
96010882
Unilift AP12.40.08.A.3
3 x 400
z
z
z
Unilift AP12.40.08.A.3
3 x 400
z
z
z
Unilift AP12.40.08.A.3
3 x 230
z
z
z
Unilift AP12.40.08.A.3
3 x 200
z
z
z
Unilift AP12.50.11.1
1 x 230
z
Unilift AP12.50.11.1
1 x 230
z
Unilift AP12.50.11.A.1
1 x 230
z
z
Unilift AP12.50.11.A.1
1 x 230
z
z
Unilift AP12.50.11.A.1
1 x 230
z
Unilift AP12.50.11.3
3 x 400
z
96001975
Unilift AP12.50.11.3
3 x 230
z
96010634
Unilift AP12.50.11.3
3 x 200
z
96010883
Unilift AP12.50.11.A.3
3 x 400
z
z
z
Unilift AP12.50.11.A.3
3 x 400
z
z
z
Unilift AP12.50.11.A.3
3 x 230
z
z
z
96010959
Unilift AP12.50.11.A.3
3 x 200
z
z
z
96010926
z
z
z
96023925
96011025
z
96023871
96011031
96011039
z
z
96001720
96001732
z
z
z
z
96001735
z
96010979
96001747
z
96010923
z
96023872
96001873
z
z
z
96001869
z
96001798
z
96010980
96001867
z
z
96011018
96011024
96010925
z
96023873
96010958
96010924
z
96001958
96001962
z
96001965
96001973
z
96010981
96010927
z
96023874
Zestawienie produktów
Unilift AP30, AP35, AP35B
Unilift AP35
Typ pompy
Napięcie
[V]
Skrzynka
sterująca
z kablem
zasilającym
0,8 m
Łącznik
pływakowy
10 m kabla
3 m kabla
Z wtyczką
kablową
Nr katalogowy
z
96001796
Unilift AP35.40.06.1.V
1 x 230
z
Unilift AP35.40.06.1.V
1 x 230
z
Unilift AP35.40.06.A.1.V
1 x 230
z
z
Unilift AP35.40.06.A.1.V
1 x 230
z
z
Unilift AP35.40.06.A.1.V
1 x 230
z
Unilift AP35.40.06.3.V
3 x 400
z
96000169
Unilift AP35.40.06.3.V
3 x 230
z
96010629
Unilift AP35.40.06.3.V
3 x 200
Unilift AP35.40.06.A.3.V
3 x 400
z
z
z
Unilift AP35.40.06.A.3.V
3 x 400
z
z
z
Unilift AP35.40.06.A.3.V
3 x 230
z
z
z
Unilift AP35.40.06.A.3.V
3 x 200
z
z
z
Unilift AP35.40.08.1.V
1 x 230
z
Unilift AP35.40.08.1.V
1 x 230
z
Unilift AP35.40.08.A.1.V
1 x 230
z
z
Unilift AP35.40.08.A.1.V
1 x 230
z
z
Unilift AP35.40.08.A.1.V
1 x 230
z
Unilift AP35.40.08.3.V
3 x 400
z
96001718
Unilift AP35.40.08.3.V
3 x 230
z
96010631
Unilift AP35.40.08.3.V
3 x 200
z
96010885
Unilift AP35.40.08.A.3.V
3 x 400
z
z
z
Unilift AP35.40.08.A.3.V
3 x 400
z
z
z
Unilift AP35.40.08.A.3.V
3 x 230
z
z
z
96010961
Unilift AP35.40.08.A.3.V
3 x 200
z
z
z
96010930
96001808
z
z
96001777
96001789
z
96010982
96010884
96010929
z
96023875
96010960
96010928
z
96001672
96001894
z
z
96001897
96001905
z
96010983
96010931
z
96023876
Unilift AP35B
Napięcie
[V]
Łącznik pływakowy
Unilift AP35B.50.06.A1.V
1 x 230
z
Unilift AP35B.50.06.1.V
1 x 230
Unilift AP35B.50.06.3.V
3 x 400
Unilift AP35B.50.08.A1.V
1 x 230
Unilift AP35B.50.08.1.V
1 x 230
Unilift AP35B.50.08.3.V
3 x 400
Typ pompy
10 m kabla
5 m kabla
Z wtyczką
kablową
Nr katalogowy
z
z
96004562
z
96004563
z
96004565
z
z
z
z
z
z
96004574
z
96004575
96004577
57
Zestawienie produktów
Unilift AP50, AP50B
Unilift AP50
Typ pompy
Napięcie
[V]
Skrzynka
sterująca
z kablem
zasilającym
0,8 m
Łącznik
pływakowy
10 m kabla
3 m kabla
Z wtyczką
kablową
Nr katalogowy
z
96010595
Unilift AP50.50.08.1.V
1 x 230
z
Unilift AP50.50.08.1.V
1 x 230
z
Unilift AP50.50.08.A.1.V
1 x 230
z
Unilift AP50.50.08.A.1.V
1 x 230
z
Unilift AP50.50.08.A.1.V
1 x 230
z
Unilift AP50.50.08.3.V
3 x 400
z
96010563
Unilift AP50.50.08.3.V
3 x 230
z
96010632
Unilift AP50.50.08.3.V
3 x 200
z
96010886
Unilift AP50.50.08.A.3.V
3 x 400
z
z
z
Unilift AP50.50.08.A.3.V
3 x 400
z
z
z
Unilift AP50.50.08.A.3.V
3 x 230
z
z
z
Unilift AP50.50.08.A.3.V
3 x 200
z
z
z
Unilift AP50.50.11.1.V
1 x 230
z
Unilift AP50.50.11.1.V
1 x 230
z
Unilift AP50.50.11.A.1.V
1 x 230
z
Unilift AP50.50.11.A.1.V
1 x 230
z
Unilift AP50.50.11.A.1.V
1 x 230
z
Unilift AP50.50.11.3.V
3 x 400
z
96010562
Unilift AP50.50.11.3.V
3 x 230
z
96010633
Unilift AP50.50.11.3.V
3 x 200
z
96010887
Unilift AP50.50.11.A.3.V
3 x 400
z
z
z
Unilift AP50.50.11.A.3.V
3 x 400
z
z
z
Unilift AP50.50.11.A.3.V
3 x 230
z
z
z
96010963
Unilift AP50.50.11.A.3.V
3 x 200
z
z
z
96010934
96010599
z
z
z
96010584
z
96010984
96010592
z
96010933
z
96023877
96010962
96010932
z
96010577
96010581
z
z
z
96010566
z
96010985
96010574
z
96010935
z
96023878
Unilift AP50B
Napięcie
[V]
Łącznik pływakowy
Unilift AP50B.50.08.A1.V
1 x 230
z
Unilift AP50B.50.08.1.V
1 x 230
Unilift AP50B.50.08.3.V
3 x 400
Unilift AP50B.50.11.A1.V
1 x 230
Unilift AP50B.50.11.1.V
1 x 230
Unilift AP50B.50.11.3.V
3 x 400
z
96004601
Unilift AP50B.50.15.3.V
3 x 400
z
96004609
Typ pompy
58
10 m kabla
5 m kabla
Z wtyczką
kablową
Nr katalogowy
z
z
96004586
z
96004587
z
96004589
z
z
z
z
z
96004598
z
96004599
Dodatkowa dokumentacja
Unilift CC, KP, AP
WebCAPS
WebCAPS (Web-based Computer Aided Product
Selection) jest programem dostępnym na stronie
internetowej Grundfos, www.grundfos.pl.
WebCAPS zawiera szczegółowe informacje o ponad
185 000 produktach firmy Grundfos w więcej niż 20
językach.
W WebCAPS wszystkie informacje podzielone są na
6 zakładek:
• Katalog
• Dokumentacja
• Serwis
• Dobór
• Zamiana
• Rysunki CAD.
Katalog
Zaczynając od obszaru zastosowania i typu pompy ta zakładka
zawiera
• dane techniczne
• charakterystyki (QH, Eta, P1, P2, itp.) które można ustawić
zgodnie z gęstością i lepkością tłoczonej cieczy oraz liczbą
pracujących pomp
• zdjęcia produktów
• rysunki wymiarowe
• schematy podłączeń elektrycznych
• teksty ofertowe, itp.
Dokumentacja
W tej zakładce znajdziesz kompletną dokumentację techniczna,
taką jak
• katalogi
• instrukcje montażu i eksploatacji
• dokumentacja serwisowa
• Instrukcje skrócone
• broszury produktowe, itp.
Serwis
Ta zakładka zawiera prosty w użyciu interakcyjny katalog
serwisowy. Znajdziesz tutaj części zamienne do aktualnych
i wycofanych pomp firmy Grundfos.
Ponadto, zakładka ta zawiera serwisowe filmy instruktażowe
pokazujące jak wymieniać części serwisowe.
59
Dodatkowa dokumentacja
Unilift CC, KP, AP
Dobór
0
1
Zaczynając od obszaru zastosowania i typu pompy ta zakładka
umożliwia
• dobór najbardziej odpowiedniej i sprawnej pompy do Twojej
instalacji
• przeprowadzenie obliczeń zużycia energii, czasu zwrotu
kosztów, profili obciążenia, całkowitych kosztów użytkowania,
itp.
• analizę całkowitych kosztów użytkowania dobranej pompy
• ustalenie prędkości przepływu w instalacjach wody brudnej
i ścieków, itp.
Zamiana
Zakładka ta umożliwia dobór i porównanie danych technicznych
zamontowanych pomp w celu zamiany na bardziej sprawne pompy
firmy Grundfos.
Zakładka zawiera dane techniczne pomp innych producentów.
W prosty sposób możesz porównać pompy firmy Grundfos z
zamontowanymi w Twojej instalacji. Po wybraniu typu
zamontowanej pompy, program dobierze zamiennik firmy Grundfos
zapewniający zwiększenie komfortu i sprawności.
Rysunki CAD
W tej zakładce możliwe jest pobranie 2-wymiarowych (2D) i 3wymiarowych (3D) rysunków CAD większości pomp firmy Grundfos.
W programie WebCAPS dostępne są następujące formaty:
Rysunki 2-wymiarowe:
• rysunki w formacie .dxf
• rysunki w formacie .dwg.
Rysunki 3-wymiarowe:
• rysunki w formacie .dwg (bez powierzchni)
• rysunki w formacie .stp (z powierzchniami)
• rysunki w formacie .eprt.
WinCAPS
WinCAPS (Windows-based Computer Aided Product
Selection) to program zawierający szczegółowe
informacje o ponad 185 000 produktach firmy Grundfos
w 20 językach.
Program posiada takie same funkcje jak WebCAPS
i jest idealnym narzędziem doboru w przypadku braku
połączenia z internetem.
WinCAPS jest dostępny na płycie CD i uaktualniany raz
w roku.
Rys. 1 WinCAPS CD-ROM
60
61
Unilift CC, KP, AP
62
63
Bycie odpowiedzialnym to nasz fundament
Myślenie o przyszłości otwiera możliwości
Innowacje są istotą
TM03 3947 1206
ZAOPATRZENIE W WODĘ I ODPROWADZANIE ŚCIEKÓW
Lokalni inżynierowie ds. sprzedaży:
Poznań,
Warszawa,
Katowice,
Wrocław,
Gdańsk,
Biała Podlaska,
Rzeszów,
tel.:
tel.:
tel.:
tel.:
tel.:
tel.:
tel.:
0-601
0-601
0-609
0-603
0-609
0-607
0-601
985
064
027
165
224
034
978
974
696
952
900
924
525
975
GRUNDFOS POMPY Sp. z o.o.
ul. Klonowa 23
Baranowo k. Poznania
62-081 Przeźmierowo
tel.: (061) 650 13 00
fax: (061) 650 13 50
Dział handlowy: tel.: (061) 650 13 12, 15, 20
Dział ds. Rozwiązań Technicznych
i Projektowych: tel.: (061) 650 13 64
(061) 650 13 66
Serwis: tel.: (061) 650 13 33, 32, 35
0-605 652 401, 0-601 978 919
GPL 4050307
02-801 Warszawa, ul. Puławska 387
tel.: (022) 331 36 66, fax: (022) 331 36 67
Dział handlowy: tel.: (022) 331 36 81
Dział ds. Rozwiązań Technicznych
i Projektowych: tel.: (022) 331 36 74
tel.: (022) 331 36 75
tel.: (022) 331 36 85
Serwis: tel.: (022) 331 36 60, 0-601 978 923
(022) 331 36 62, 0-605 304 645
50-032 Wrocław, ul. Marsz. J.Piłsudskiego 49-57
tel.: 071 719 24 33, fax: 071 719 24 31
40-246 Katowice, ul. Porcelanowa 10
tel.: (032) 730 37 80, fax: (032) 730 37 81
Dział handlowy: tel.: (032) 730 37 82
Dział ds. Rozwiązań Technicznych
i Projektowych: tel.: (032) 730 37 84
(032) 730 37 91
Serwis: tel.: (032) 730 37 90, 0-601 978 922
80-383 Gdańsk, ul. Beniowskiego 5
tel.: (058) 761 91 04, fax: (058) 554 92 94
PL
Dane techniczne zastrzeżone.
GRUNDFOS Pompy Sp. z o.o.
ul. Klonowa 23, Baranowo k. Poznania, PL-62-081 Przeźmierowo
Tel: (+48-61) 650 13 00,
Fax: (+48-61) 650 13 50
www.grundfos.pl
