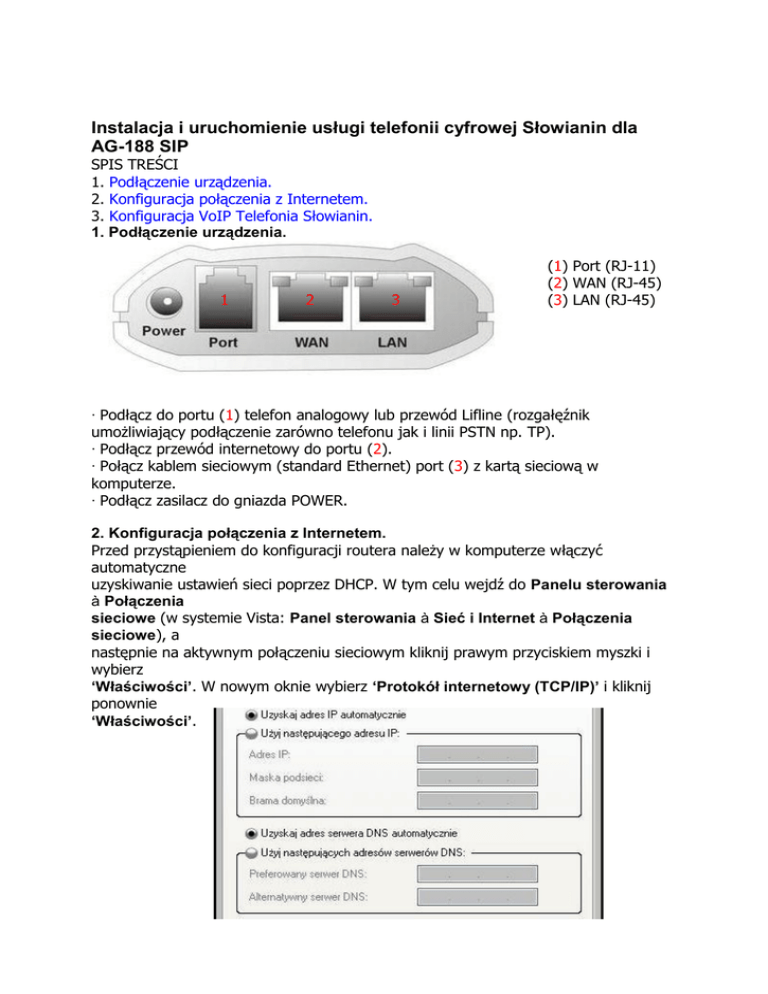

Instalacja i uruchomienie usługi telefonii cyfrowej Słowianin dla
AG-188 SIP
SPIS TREŚCI
1. Podłączenie urządzenia.
2. Konfiguracja połączenia z Internetem.
3. Konfiguracja VoIP Telefonia Słowianin.
1. Podłączenie urządzenia.
1
2
3
(1) Port (RJ-11)
(2) WAN (RJ-45)
(3) LAN (RJ-45)
· Podłącz do portu (1) telefon analogowy lub przewód Lifline (rozgałęźnik
umożliwiający podłączenie zarówno telefonu jak i linii PSTN np. TP).
· Podłącz przewód internetowy do portu (2).
· Połącz kablem sieciowym (standard Ethernet) port (3) z kartą sieciową w
komputerze.
· Podłącz zasilacz do gniazda POWER.
2. Konfiguracja połączenia z Internetem.
Przed przystąpieniem do konfiguracji routera należy w komputerze włączyć
automatyczne
uzyskiwanie ustawień sieci poprzez DHCP. W tym celu wejdź do Panelu sterowania
à Połączenia
sieciowe (w systemie Vista: Panel sterowania à Sieć i Internet à Połączenia
sieciowe), a
następnie na aktywnym połączeniu sieciowym kliknij prawym przyciskiem myszki i
wybierz
‘Właściwości’. W nowym oknie wybierz ‘Protokół internetowy (TCP/IP)’ i kliknij
ponownie
‘Właściwości’.
Po pojawieniu się kolejnego okna zaznacz jak poniżej.
· Do ustawień routera wchodzimy poprzez stronę WWW. W pasku adresu
przeglądarki
internetowej (Internet Explorer, Firefox etc.) wpisz adres bramy domyślnej
(odczytany w
ustawieniach sieciowych komputera) np. 192.168.10.1. Adres IP bramki można
również
uzyskać podnosząc słuchawkę telefonu podłączonego do niej i wybierając '#*111' –
automat
poda numer IP (po angielsku).
· Po pojawieniu się okna konfiguracji kliknij kolejno po na zakładki Network à WAN
Config,
podaj domyślny login (4) i hasło (5) admin / admin, wciśnij ‘Logon’ (6).
· W nowym oknie zaznacz ‘DHCP’ (7) – jeżeli w Twojej sieci ustawienia
przekazywane są
automatycznie – jeżeli w sieci nie działa serwer DHCP wpisz dane otrzymane od
swojego dostawcy Internetu (ISP). Aby zapamiętać zmiany poczynione na tej stronie
wciśnij ‘Apply’ (8).
3. Konfiguracja Telefonii Cyfrowej Słowianin
· W menu pionowym po lewej stronie kliknij na VoIP - SIP Config oraz ustaw jak
poniżej,
zwracając szczególną uwagę na pozycje:
- (9) – nazwa serwera rejestracji ‘217.97.199.228’;
- (10) – port rejestracji ‘5060’;
- (11) – nazwa konta Telefonii Słowianin. Nazwa ta może się różnić od nazwy profilu
Użytkownika do
strony WWW;
- (12) – hasło zdefiniowane podczas zakładania konta Telefonii Słowianin;
- (13) – numer Telefonu
W celu zapamiętania ustawień kliknij na samym dole na ‘Apply’ (14).
· Następnie otwórz zakładki Advance - Audio Settings i ustaw kodek ‘g729’ (16).
Kliknij na
‘Apply’ (17).
· W celu zapamiętania wszystkich
wprowadzonych zmian w konfiguracji kliknij w
menu pionowym na ‘Save Config’ (17).·
Potwierdź, klikając na ‘Save’ (18).
UWAGA!! Po zapisaniu wszystkich ustawień
zaleca się wykonanie restartu routera
poprzez odłączenie go z zasilania na ok. 5
sekund.
