Zasieki magazynowe.
Chojnice ul. Igielska, nr ewid. działki 339/9.
Projekt wykonawczy.
-2-

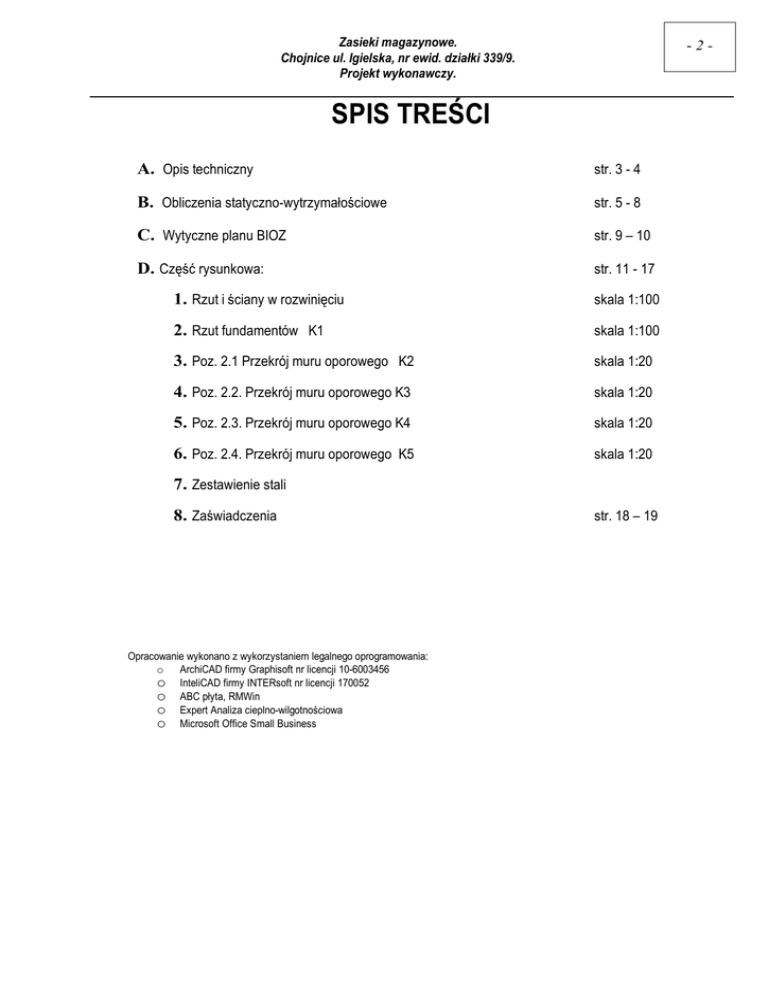

SPIS TREŚCI
A. Opis techniczny
str. 3 - 4
B. Obliczenia statyczno-wytrzymałościowe
str. 5 - 8
C. Wytyczne planu BIOZ
str. 9 – 10
D. Część rysunkowa:
str. 11 - 17
1. Rzut i ściany w rozwinięciu
skala 1:100
2. Rzut fundamentów K1
skala 1:100
3. Poz. 2.1 Przekrój muru oporowego K2
skala 1:20
4. Poz. 2.2. Przekrój muru oporowego K3
skala 1:20
skala 1:20
skala 1:20
7. Zestawienie stali
8. Zaświadczenia
Opracowanie wykonano z wykorzystaniem legalnego oprogramowania:
o ArchiCAD firmy Graphisoft nr licencji 10-6003456
o InteliCAD firmy INTERsoft nr licencji 170052
o ABC płyta, RMWin
o Expert Analiza cieplno-wilgotnościowa
o Microsoft Office Small Business
str. 18 – 19
Zasieki magazynowe.
Projekt wykonawczy.
A.
-3-
Opis techniczny.
1. Podstawa opracowania.
Podstawą wykonania niniejszego opracowania jest zlecenie Miejskich Wodociągów sp. z o.o. w Chojnicach
na wykonanie projektu technicznego.
Decyzja o ustaleniu lokalizacji inwestycji celu publicznego wydana przez Burmistrza Chojnic.
2. Przedmiot inwestycji.
Przedmiotem inwestycji jest budowa zasieków magazynowych na terenie oczyszczalni ścieków w Chojnicach przy ul. Igielskiej, działka o nr ewidencyjnym 339/9. Zasieki przeznaczone na składowanie materiału organicznego dla prowadzonego procesu kompostowania osadu oraz na składowanie gotowego wyrobu.
3. Pozostałe ustalenia.
Zamierzenie jest zgodne z decyzją o ustaleniu lokalizacji inwestycji celu publicznego Nr GP.6733.16.2013 z
dnia 5 czerwca 2013 r. wydaną przez Burmistrza Chojnic. Lokalizacja nie koliduje z istniejącą zabudową na działkach sąsiednich. Projektowane zasieki nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają
praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji, równocześnie opracowanie
uwzględnia wszystkie zapisy i warunki w/w decyzji.
4. Dane powierzchniowe.
4.1. Powierzchnia użytkowa:
4.2. Powierzchnia zabudowy
Pu = 979,3 m2
Pz = 1008,0 m2
5. Projektowane rozwiązania architektoniczno-budowlane.
Zasieki realizowane w technologii monolitycznej jako ściana oporowa.
6. Projektowane rozwiązania materiałowo-konstrukcyjne.
6.1. Fundamenty:
Posadowienie budynku opracowano w oparciu o techniczne badania podłoża gruntowego wykonane
przez Zakład Projektowo Handlowy GEOLOG w lipcu 2013. Warunki gruntowe w rejonie prowadzonych badań, w
rejonie projektowanych zasieków sklasyfikowano jako proste. Do głębokości 4,0 – 4,5 m poniżej terenu zalegają
nasypy budowlane w stanie twardoplastycznym i plastycznym. Poniżej zalegają torfy i namuły organiczne, które
nie nadają się do posadowienia bezpośredniego. W tym przypadku jednak zostały one przynajmniej częściowo
skonsolidowane nakładem nasypów budowlanych. Przyjęto nośność gruntu pod fundamentem qf = 80 kPa. Głębokość strefy przemarzania w rejonie Chojnic wg PN – B – 03020: 1981 wynosi 0,8 m p.p.t.
W powyższych warunkach zaprojektowano posadowienie bezpośrednie muru oporowego. Pod fundamentem należy wykonać podkład z chudego betonu C8/10 i podsypkę z pospółki gr. 30 cm zagęszczoną do Is =
0,98.
W trakcie prowadzenia robót ziemnych należy ściśle stosować się do wymagań normy PN – B –
03020:1968 „Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze”. Przed
rozpoczęciem robót ziemnych sprawdzić przebieg uzbrojenia i w jego rejonie wykopy wykonywać ręcznie. Robo-
Zasieki magazynowe.
Projekt wykonawczy.
-4-
ty prowadzić w taki sposób, aby nie doprowadzić do rozluźnienia piasków i uplastycznienia glin plastycznych
występujących w podłożu. W tym celu ostatnią warstwę gruntu z wykopu należy usuwać ręcznie. Wykop fundamentowy należy zabezpieczyć przed wpływem opadów atmosferycznych, przenikaniem wód gruntowych i powierzchniowych oraz przemarzaniem, aby nie dopuścić do rozmiękczenia, rozluźnienia i osłabienia podłoża.
Rozpoczęcie robót fundamentowych może nastąpić po dokonaniu przez geologa odbioru gruntu w wykopie i
potwierdzeniu, że posiada takie parametry jak to określono w dokumentacji geotechnicznej.
6.2. Ściana oporowa:
Projekt przewiduje wykonanie ścian oporowych monolitycznych. Użytkowa wysokość zasieków – 300 cm,
grubość ścianek 30 cm. Ściana wykonana z betonu C20/25, klasa ekspozycji XA2. Otulina stali zbrojeniowej min.
5,5 cm. Zbrojenie stalą A-IIIN (B500 SP).
Dylatacja z systemowej taśmy PVC-P wg rysunku.
Elementy w części podziemnej i nadziemnej zabezpieczone powłoką hydroizolacyjną w postaci epoksydowej powłoki chemoodpornej betonu i stali dedykowanej dla oczyszczalni ścieków.
6.3. Nawierzchnia placu:
Nawierzchnia placu w postaci płyty z betonu wodoszczelnego C20/25 grub. 20 cm zbrojonej siatką stalową, ułożona z 1 % spadkiem w kierunku wjazdu i wpustów kanalizacji deszczowej. Nawierzchnia podzielona na
oddylatowane pola ~ 5,0 x 5,0 m.
Zasieki magazynowe.
Projekt wykonawczy.
B.
1.0
-5-
Obliczenia statyczne.
POZ. 2.1, 2.2, 2.3 MUR OPOROWY 350/400/30.
Dane materiałowe:
Beton C20/25
fcd = 13,3 MPa
fctd = 1,00 MPa
fctm = 2,2 MPa
Stal zbrojenia głównego klasy A – IIIN (B500SP)
fyd = 420 MPa
fyk = 500 MPa
Stal na strzemiona klasy A – 0 (St0S)
Parametry geotechniczne w poziomie posadowienia:
Wg badań wykonanych przez Zakład Projektowo Handlowy GEOLOG w poziomie posadowienia zalegają:
Nasypy gliniaste w stanie twardoplastycznym o IL = 0,20
Parametry geotechniczne przyjęto na podstawie PN – B – 03020: 1981
Kąt tarcia wewnętrznego:
u(n) = 14,8o
Ciężar objętościowy gruntu:
(n) = 21,5 kN/m3
Wilgotność naturalna:
wn = 16%
Spójność:
cu = 17 kPa
Poniżej znajdują się nasypy gliniaste w stanie plastycznym o IL = 0,35
u(n) = 12,4o
(n) = 20,5 kN/m3
wn = 21%
Spójność:
cu = 11 kPa
Przyjęto posadowienie bezpośrednie na nasypie budowlanym.
Nośność gruntu pod fundamentem qf = 80 kPa.
Założenia do projektowania:
Średnica zbrojenia głównego: #16
Otulina zbrojenia: a = 5,5 cm.
Wymiarowanie:
49,68
Miejsce
przyłożenia x [m]
1,44
Miejsce
przyłożenia z [m]
-1,18
5,05
0,02
0,50
-0,33
4,70
0,01
0,50
-0,50
0,00
99,11
2,40
-1,88
Nr
siły
Nazwa siły
Fx
[kN/m]
Fy
[kN/m]
1
Ciężar ściany
0,00
2
Odpór na licu
3
Odpór na licu
4
Ciężar – klin odłamu
Zasieki magazynowe.
Projekt wykonawczy.
-6-
5
Parcie spoczynkowe
-40,35
0,00
3,50
-1,27
6
Pojazd 1
-18,82
0,00
3,50
-2,00
7
Pojazd 2
0,00
22,00
2,40
-4,00
Sprawdzenie ściany na obrót:
Moment utrzymujący Mut = 362,30 kNm/m
Moment obracający Mob = 84,71 kNm/m
Ściana spełnia wymagania.
Sprawdzenie ściany na przesuw:
Moment utrzymujący Hut = 100,38 kN/m
Moment obracający Hprzt = 49,43 kN/m
Siły oddziałujące w środku podstawy fundamentu:
Moment całkowity: M = 21,34 kNm/m
Siła normalna: N = 170,82 kN/m
Siła tnąca: Q = 49,43 kN/m
Sprawdzenie nośności podłoża gruntowego pod fundamentem:
Maksymalne naprężenie w poziomie posadowienia  = 52,56 kPa
Nośność gruntu pod fundamentem qf = 80 kPa
Sprawdzenie trzonu ściany:
Zbrojenie i wymiary przekroju
Średnica pręta #16 mm
Rozstaw prętów a = 20 cm
Otulina zbrojenia 55 mm
Szerokość przekroju b = 1,0 m
Wysokość przekroju h = 0,30 m
Stopień zbrojenia  = 0,42 % > min = 0,13 %
Położenie osi obojętnej x = 0,04 m < xmax = 0,15 m
Graniczna siła tnąca VRd = 111,29 kN > VEd = 45,16 kN
Moment niszczący MRd = 96,43 kNm > MEd = 70,46 kNm
Sprawdzenie odsadzki ściany:
2.0
POZ. 2.4 MUR OPOROWY 400/400/30.
Dane materiałowe:
Beton C20/25
fcd = 13,3 MPa
fctd = 1,00 MPa
fctm = 2,2 MPa
Stal zbrojenia głównego klasy A – IIIN (B500SP)
fyd = 420 MPa
fyk = 500 MPa
Stal na strzemiona klasy A – 0 (St0S)
Parametry geotechniczne w poziomie posadowienia:
Wg badań wykonanych przez Zakład Projektowo Handlowy GEOLOG w poziomie posadowienia zalegają:
Nasypy gliniaste w stanie twardoplastycznym o IL = 0,20
Zasieki magazynowe.
Projekt wykonawczy.
-7-
u(n) = 14,8o
(n) = 21,5 kN/m3
wn = 16%
Spójność:
cu = 17 kPa
Poniżej znajdują się nasypy gliniaste w stanie plastycznym o IL = 0,35
u(n) = 12,4o
(n) = 20,5 kN/m3
wn = 21%
Spójność:
cu = 11 kPa
Przyjęto posadowienie bezpośrednie na nasypie budowlanym.
Nośność gruntu pod fundamentem qf = 80 kPa.
Założenia do projektowania:
Średnica zbrojenia głównego: #16
Otulina zbrojenia: a = 5,5 cm.
Wymiarowanie:
53,13
Miejsce
przyłożenia x [m]
2,00
Miejsce
przyłożenia z [m]
-1,11
5,05
0,02
0,92
-0,33
Odpór na licu
4,70
0,01
0,93
-0,50
4
Ciężar – klin odłamu
0,00
83,34
3,08
-1,88
5
Parcie spoczynkowe
-40,35
0,00
4,00
-1,27
6
Pojazd 1
-18,82
0,00
4,00
-2,00
7
Pojazd 2
0,00
18,50
3,07
-4,00
Nr
siły
Nazwa siły
Fx
[kN/m]
Fy
[kN/m]
1
Ciężar ściany
0,00
2
Odpór na licu
3
Sprawdzenie ściany na obrót:
Moment utrzymujący Mut = 419,45 kNm/m
Moment obracający Mob = 84,71 kNm/m
Sprawdzenie ściany na przesuw:
Moment utrzymujący Hut = 108,95 kN/m
Moment obracający Hprzt = 49,43 kN/m
Siły oddziałujące w środku podstawy fundamentu:
Moment całkowity: M = -24,74kNm/m
Siła normalna: N = 155,00 kN/m
Siła tnąca: Q = 49,43 kN/m
Sprawdzenie nośności podłoża gruntowego pod fundamentem:
Maksymalne naprężenie w poziomie posadowienia  = 38,75 kPa
Nośność gruntu pod fundamentem qf = 80 kPa
Sprawdzenie trzonu ściany:
Zasieki magazynowe.
Projekt wykonawczy.
Sprawdzenie odsadzki ściany:
KONIEC
-8-
Zasieki magazynowe.
Projekt wykonawczy.
INFORMACJA BIOZ DO PROJEKTU WYKONAWCZEGO
Budowa: Zasieki magazynowe – Chojnice ul. Igielska, dz. nr 339/9
Inwestor: Miejskie Wodociągi sp. z o.o. w Chojnicach
Branża: Bezpieczeństwo i ochrona zdrowia
Autor opracowania:
-9-
Zasieki magazynowe.
Projekt wykonawczy.
- 10 -
Bezpieczeństwo i ochrona zdrowia.
1. Zakres robót.
Zakres robót obejmuje roboty budowlane związane z budową zasieków magazynowych na terenie
oczyszczalni ścieków w Chojnicach na działce o nr geod. 339/9.
2. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych.
Zagrożenia, jakie mogą wystąpić w trakcie prowadzonych prac to między innymi:
o osunięcie ziemi podczas prac ziemnych
o przebywanie pracowników w zasięgu pracy sprzętu ciężkiego
o porażenie prądem podczas pracy przy użyciu elektronarzędzi
o praca na wysokości
3. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym
z prowadzenia robót budowlanych.
 Roboty budowlane prowadzić zgodnie z projektem i pod nadzorem osoby uprawnionej do kierowania pracami budowlanymi.
 Plac budowy należy ogrodzić i odpowiednio oznakować. Ogrodzenie o wys. 1,8 m wykonać
w taki sposób, aby nie stwarzało zagrożenia i aby istniał dogodny dostęp dla dostawy materiałów.
 Materiały składować w taki sposób i w takim miejscu, aby nie stwarzały zagrożenia.
 Funkcje operatorów maszyn o napędzie silnikowym jak również takich urządzeń jak spawarki
można powierzyć wyłącznie osobom o odpowiednich kwalifikacjach uzyskanych przed odpowiednią komisją kwalifikacyjną.
 Miejsca niebezpieczne należy zabezpieczyć barierkami lub pokrywami np. wykopy.
 Pracownicy zatrudnieni na budowie winni posiadać aktualne badania lekarskie i być wyposażeni
w niezbędną odzież ochronną oraz zabezpieczenie (np. kaski, okulary, maski przyciemniające, fartuchy spawalnicze, rękawice, szelki itp.).
 Szalunki powinny być przystosowane do przenoszenia założonego obciążenia, posiadać wystarczającą powierzchnię roboczą i spełniać wymagania normowe.
 Projekt organizacji robót wykona kierownik budowy.
Zasieki magazynowe.
Projekt wykonawczy.
- 11 -
