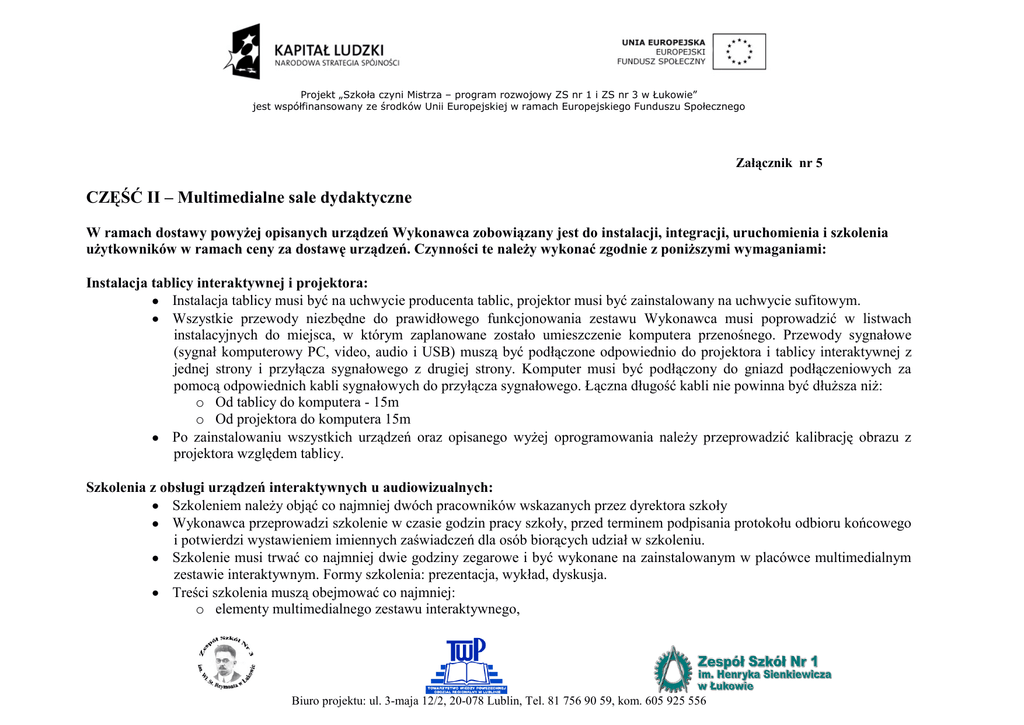

Nr formularza zgłoszeniowego - Zespół Szkół Nr 3 w Łukowie

Projekt „Szkoła czyni Mistrza – program rozwojowy ZS nr 1 i ZS nr 3 w Łukowie”
jest współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
Załącznik nr 5
CZĘŚĆ II – Multimedialne sale dydaktyczne
W ramach dostawy powyżej opisanych urządzeń Wykonawca zobowiązany jest do instalacji, integracji, uruchomienia i szkolenia
użytkowników w ramach ceny za dostawę urządzeń. Czynności te należy wykonać zgodnie z poniższymi wymaganiami:
Instalacja tablicy interaktywnej i projektora:
Instalacja tablicy musi być na uchwycie producenta tablic, projektor musi być zainstalowany na uchwycie sufitowym.
Wszystkie przewody niezbędne do prawidłowego funkcjonowania zestawu Wykonawca musi poprowadzić w listwach
instalacyjnych do miejsca, w którym zaplanowane zostało umieszczenie komputera przenośnego. Przewody sygnałowe
(sygnał komputerowy PC, video, audio i USB) muszą być podłączone odpowiednio do projektora i tablicy interaktywnej z
jednej strony i przyłącza sygnałowego z drugiej strony. Komputer musi być podłączony do gniazd podłączeniowych za
pomocą odpowiednich kabli sygnałowych do przyłącza sygnałowego. Łączna długość kabli nie powinna być dłuższa niż:
o Od tablicy do komputera - 15m
o Od projektora do komputera 15m
Po zainstalowaniu wszystkich urządzeń oraz opisanego wyżej oprogramowania należy przeprowadzić kalibrację obrazu z
projektora względem tablicy.
Szkolenia z obsługi urządzeń interaktywnych u audiowizualnych:
Szkoleniem należy objąć co najmniej dwóch pracowników wskazanych przez dyrektora szkoły
Wykonawca przeprowadzi szkolenie w czasie godzin pracy szkoły, przed terminem podpisania protokołu odbioru końcowego
i potwierdzi wystawieniem imiennych zaświadczeń dla osób biorących udział w szkoleniu.
Szkolenie musi trwać co najmniej dwie godziny zegarowe i być wykonane na zainstalowanym w placówce multimedialnym
zestawie interaktywnym. Formy szkolenia: prezentacja, wykład, dyskusja.
Treści szkolenia muszą obejmować co najmniej:
o elementy multimedialnego zestawu interaktywnego,
Biuro projektu: ul. 3-maja 12/2, 20-078 Lublin, Tel. 81 756 90 59, kom. 605 925 556
Projekt „Szkoła czyni Mistrza – program rozwojowy ZS nr 1 i ZS nr 3 w Łukowie”
jest współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
o
o
o
o
sposób uruchomienie zestawu,
sposób wykonania kalibracji tablicy,
sposób obsługi wizualizera
o zasady bezpiecznej pracy z zestawem prezentacyjnym.
UWAGA:
Gwarancja - Minimum 24 miesiące od daty podpisania protokołu odbioru bez zastrzeżeń
Serwis - Wykonawca zapewni bezpłatny serwis na czas trwania gwarancji. Czas przystąpienia do naprawy nastąpi maksymalnie w ciągu 72h
przy zgłoszeniu usterki faksem lub mailem. Naprawa nastąpi w miejscu użytkowania sprzętu, w przypadku konieczności wykonania naprawy
poza miejscem użytkowania sprzętu Wykonawca zapewni na własny koszt odbiór sprzętu do naprawy i jego dostawę po dokonaniu naprawy oraz
dostarczenie sprzętu zastępczego na czas naprawy.
Miejsce dostawy:
Zespół Szkół nr 3 im. Władysława Stanisława Reymonta w Łukowie, ul. Międzyrzecka 70, 21-400 Łuków
Biuro projektu: ul. 3-maja 12/2, 20-078 Lublin, Tel. 81 756 90 59, kom. 605 925 556
Projekt „Szkoła czyni Mistrza – program rozwojowy ZS nr 1 i ZS nr 3 w Łukowie”
jest współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
Lp.
1.
Nazwa
Ilość
Tablica multimedialna
2 szt
Parametry/warunki wymagane
1
Efektywna powierzchnia tablicy (obszar interaktywny), na której można dokonywać notatek,
sterować pracą komputera i wyświetlać obraz z projektora min. 156.5 cm × 117.2 cm
(przekątna min. 77 cali - 195.6 cm).
2
Format tablicy – 4 / 3
3
Waga – maksymalnie 24 kg
4
Powierzchnia tablicy twarda, odporna na uszkodzenia, dostosowana do projekcji i pisania po
niej pisakami sucho ścieralnymi. Powierzchnia umożliwia również używanie magnesów w
celu mocowania do jej powierzchni np. kartek (powierzchnia magnetyczna).
5
Technologia – podczerwieni, wielodotykowa.
6
Rozdzielczość tablicy nie mniej niż 32000 x 32000.
7
Komunikacja tablicy z komputerem i zasilanie – za pomocą przewodu USB.
8
Gwarancja producenta na tablicę – min 2 lata
9
Obsługa tablicy za pomocą załączonego pisaka i za pomocą palca.
10 Autoryzowany przez producenta tablicy serwis w Polsce, certyfikowany zgodnie z normą ISO
9001:2000 lub ISO 9001:2008 w zakresie urządzeń audiowizualnych.
11 Wraz z tablicą dostarczyć (w języku polskim) podręcznik użytkownika tablicy i przewodnik
metodyczny dla nauczycieli dotyczący wykorzystywania tablicy w procesie dydaktycznym
12 Polska wersja językowa oprogramowania.
13 Możliwość wyświetlania dwóch slajdów (stron) jednocześnie np. w celu możliwości
prezentacji treści zadania, danych, założeń i jego rozwiązania w przypadku gdy nie mieszczą
się na jednej stronie.
14 Oprogramowanie do obsługi tablicy posiada własną przeglądarką internetową, którą można
wstawić bezpośrednio do slajdu. Przenoszenie poprzez mechanizm przeciągnij i upuść grafiki
oraz zaznaczonych fragmentów tekstów bezpośrednio z treści strony internetowej na slajd bez
konieczności opuszczania okna z tym slajdem. Przeglądarka może automatycznie załadować
wskazaną wcześniej przez użytkownika stronę po wyświetleniu slajdu z wstawioną
Biuro projektu: ul. 3-maja 12/2, 20-078 Lublin, Tel. 81 756 90 59, kom. 605 925 556
Projekt „Szkoła czyni Mistrza – program rozwojowy ZS nr 1 i ZS nr 3 w Łukowie”
jest współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
15
przeglądarką.
Możliwość pisania i rysowania po plikach PDF. Po naniesieniu notatek i rysunków możliwość
zapisu całości do pliku PDF.
2 szt
Rzutnik multimedialny
2.
Parametry/ warunki wymagane:
Jasność
Rozdzielczość podstawowa
Podstawowy format obrazu
Technologia
Kontrast
Żywotność lampy
Stosunek odległości do szerokości obrazu
Waga
Wymiary
Poziom hałasu
Min. 2600 ANSI Lumenów w trybie pełnej jasności
Min. XGA 1024x768 pikseli
4:3
LCD
Min. 2000:1
Co najmniej 5000 godzin w trybie ekonomicznym
1,5 - 1,7:1
Maksymalnie 2,3kg
Maksymalnie 310 x 80 x 225 mm
Maksymalnie 35dB w trybie pełnej jasności
Przycisk na obudowie projektora któremu można
przypisać dowolną funkcję
Tak
Wydmuchiwanie ciepłego powietrza
Do przodu
Obiektyw
Ręczna regulacja Zoom
Ręczna regulacja ostrości
Gwarancja producenta na projektor
Gwarancja producenta na lampę
24 miesiące
24 miesiące / 5000 godzin
Biuro projektu: ul. 3-maja 12/2, 20-078 Lublin, Tel. 81 756 90 59, kom. 605 925 556
Projekt „Szkoła czyni Mistrza – program rozwojowy ZS nr 1 i ZS nr 3 w Łukowie”
jest współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
- 1 x HDMI
- 1x D-sub 15-pin
- 1 x RCA (wideo)
- 1 x Mini DIN 4-pin (S-Video)
- 1 x stereo mini-jack
- 1 x RS232C
- 1 x RJ45
- auto-strojenie
- dostosowanie obrazu do koloru ściany
- menu w j. polskim
- natychmiastowe wyłączanie
- projekcja 3D
- projekcja odwrócona
- projekcja sufitowa
- projekcja tylna
- stop-klatka
- szybkie uruchamianie
- zarządzanie przez sieć Ethernet
- kabel zasilający
- kabel D-Sub 15-pin
- baterie do pilota
- osłona na obiektyw
- instrukcja
Złącza (wejścia/wyjścia):
Wymagane funkcje:
Elementy dodatkowe
Komputer przenośny
3.
Nazwa podzespołu
Lp.
1
2 szt
Typ
Opis minimalnych wymagań
Komputer przenośny
Biuro projektu: ul. 3-maja 12/2, 20-078 Lublin, Tel. 81 756 90 59, kom. 605 925 556
Projekt „Szkoła czyni Mistrza – program rozwojowy ZS nr 1 i ZS nr 3 w Łukowie”
jest współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
2
Procesor
Procesor przeznaczony do komputerów przenośnych, zgodny z x64,
co najmniej 2 rdzenie, częstotliwość min. 1.6 GHz na rdzeń, pamięć
cache L2 min. 512 kB
3
Płyta główna
Chipset zaprojektowany do pracy z procesorami mobilnymi
4
Pamięć RAM
min.2048 MB, min. częstotliwości pracy pamięci 1066MHz
5
Dysk twardy
min. 250 GB SATA
6
Napęd
nagrywarka DVD
7
Karta grafiki
Pamięć co najmniej 256 MB własna, nie współdzielona z RAM
komputera
8
Karta sieciowa
Ethernet 10/100/1000 zintegrowana,
9
Karta sieciowa
wbudowana bezprzewodowa karta sieciowa 802.11 a/b/g,
10
Karta dźwiękowa
zintegrowana + zintegrowane głośniki
11
Klawiatura
Polska klawiatura programisty (układ QWERTY), z klawiaturą
numeryczną
12
Mysz
TouchPad
13
Matryca
Minimum 15”; maksimum 17,3”; proporcje matrycy 16:9,
rozdzielczość nominalna: min. 1024 x 600
14
Wymagane wyposażenie:
min. 2 x port USB 2.0 (lub USB 3.0),
gniazdo VGA,
wyjście HDMI,
min. 1 x złącze eSATA,
gniazdo Express Card,
Biuro projektu: ul. 3-maja 12/2, 20-078 Lublin, Tel. 81 756 90 59, kom. 605 925 556
Projekt „Szkoła czyni Mistrza – program rozwojowy ZS nr 1 i ZS nr 3 w Łukowie”
jest współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego
wejście mikrofonowe,
czytnik kart pamięci SD/MMC
zintegrowana kamera
torba czarna,
15
Waga z dostarczonym
akumulatorem i napędem
Max. 3,5 kG
16
Czas pracy na baterii
Min. 2,5 h
15
System operacyjny
Typu MS Windows 7 Professional PL 64-bit
16
Gwarancja
Min. 2 lata od daty dostawy
17
Pozostałe wymagania
Producent komputera posiada certyfikat ISO 9001 oraz ISO
14001,notebook znajduje się na stronie Internetowej producenta
systemu na liście komputerów przetestowanych pod względem
zgodności.
18
Serwis
Bezpłatny serwis na czas trwania gwarancji
Biuro projektu: ul. 3-maja 12/2, 20-078 Lublin, Tel. 81 756 90 59, kom. 605 925 556
