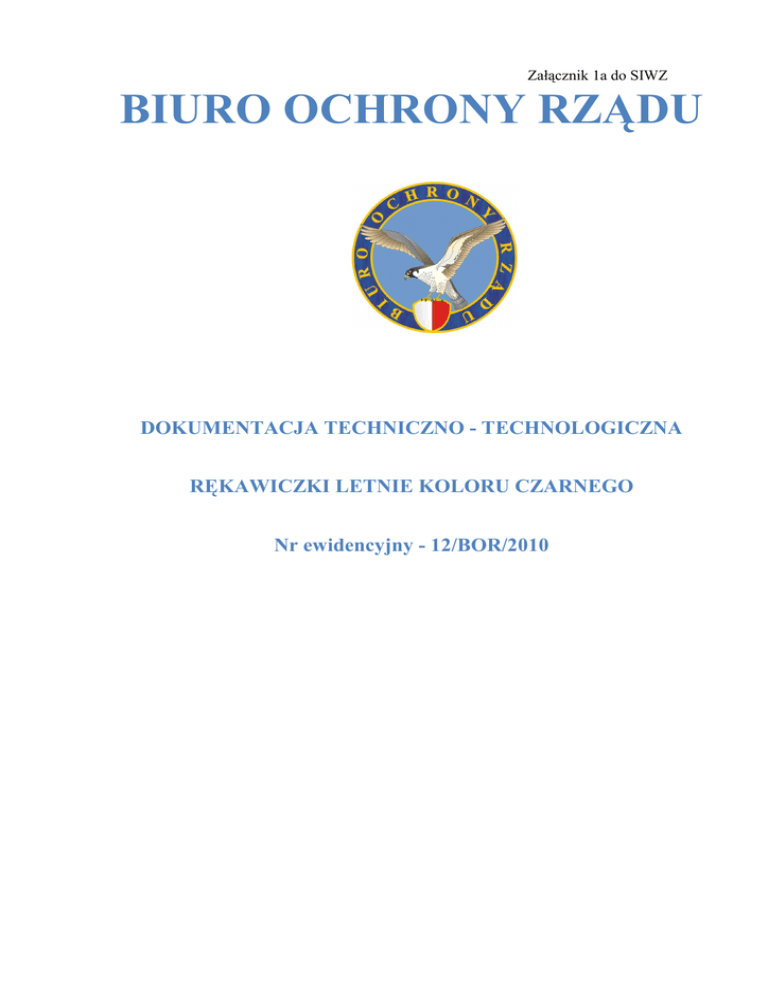

Załącznik 1a do SIWZ
BIURO OCHRONY RZĄDU
DOKUMENTACJA TECHNICZNO - TECHNOLOGICZNA
RĘKAWICZKI LETNIE KOLORU CZARNEGO
Nr ewidencyjny - 12/BOR/2010
SPIS TREŚCI
1. Fotografia wyrobu.
3
2. Opis ogólny wyrobu.
4
3. Wymagania techniczne.
4
3.1. Wykaz materiałów zasadniczych i dodatków.
4
3.2. Wymagania dla skóry i dzianiny podszewkowej.
5-6
3.3. Rodzaje szwów i ściegów maszynowych.
6
4. Zestawienie elementów składowych.
7
5. Opis wykonania.
7
6. Cechowanie, składanie i pakowanie.
8
7. Gwarancja.
8
8. Rysunki konstrukcyjne.
9
9. Tabele wymiarów.
10
9.1. Tabela wymiarów elementów składowych wyrobu.
10
9.2. Tabela wymiarów wyrobu gotowego.
10
10. Arkusz ewidencji wprowadzonych zmian.
11
str. 2
1. FOTOGRAFIA WYROBU.
Fotografia nr 1 – rękawiczki letnie koloru czarnego.
str. 3
2. OPIS OGÓLNY WYROBU.
Rękawiczki letnie koloru czarnego, pięciopalcowe z anatomicznym układem kciuka,
wykonane ze skór rękawiczniczych.
Na stronie wierzchniej rękawiczek naszyty jest haft ozdobny, maszynowy (trzy netki
dwurzędowe).
3. WYMAGANIA TECHNICZNE.
Materiały zasadnicze i dodatki użyte do wykonania rękawiczek letnich koloru
czarnego powinny odpowiadać wykazowi przedstawionemu w tabela nr 1.
3.1. WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW.
Tabela nr 1.
L.p.
Nazwa materiału
Dane techniczne
Wymagania
1
2
3
4
Grubość 0,8-1,1 mm
Wg tabeli nr 2
1.
Skóra bydlęca, jagnięca lub kozia
rękawicznicza w kolorze czarnym.
2.
Dzianina podszewkowa.
3.
Nici poliestrowe.
4.
Poliestrowa, kolor
czarny
Wg tabeli 2 a
kolor czarny
PN-EN 12590:2002
Wszywka wielkościowa.
-
-
5.
Worek foliowy.
-
-
6.
Etykieta firmowa.
-
-
7.
Pudełko tekturowe zbiorcze.
-
-
str. 4
3.2. WYMAGANIA DLA SKÓRY I DZIANINY PODSZEWKOWEJ.
Tabela nr 2.
L.p.
Nazwa wskaźnika.
J.m.
Wartość
Metoda badań
wskaźnika
1
2
1.
Grubość.
2.
Odporność powłoki kryjącej na tarcie,
3.
3
4
5
mm
0,8 ÷ 1,1
PN-EN ISO 2589:2005
Stopień skali
PN-EN ISO 11640:2000
nie mniej niż:
szarej na
- tarcie suche po 50 cyklach,
materiale
3
- tarcie mokre po 10 cyklach
trącym
3
Stopień skali
3
szarej
(brak pęcherzy
Odporność barwy na krople wody (w
odniesieniu do pozostawionej na 24 h),
nie mniej niż:
PN-EN ISO 15700:2001
i fizycznych
zmian na
powierzchni
skóry)
4.
Wydłużenie przy obciążeniu 2 N/mm2,
%
20
PN-EN ISO 3376:2005
N
15
PN-EN ISO 3377-1:2005
mg/kg
Nie
PN-EN ISO 20344:2007
wykrywalny
p. 6.11 (eqv. PN-P-
nie mniej niż:
5.
Siła rozdzierająca, nie mniej niż:
6.
Zawartość chromu (VI).
22108:2002 metoda A)
7.
Wartość pH, nie mniej niż:
-
3,2
8.
Liczba deferencji dla pH mniejszego niż
-
0,7
PN-EN ISO 4045:2001
4, nie więcej niż:
str. 5
Tabela nr 2 a
L.p.
Nazwa wskaźnika.
J.m.
Wartość
Metoda badań
wskaźnika
1
2
3
4
5
%
100 PES
PN-P-04604:1972
1.
Skład surowcowy.
2.
Masa powierzchniowa.
g/m2
86±10
PN-P-04613:1997
3.
Wytrzymałość na przebicie kulką, nie
daN
30
PN-P-04738:1979
stopień
4
PN-EN ISO 105-
4/4
E01:2010
4-5
PN-EN ISO 105-
4-5/4-5
X05:1999
4-5
PN-EN ISO 105-
4/4
E04:2009
4/4
PN-EN ISO 105-
mniej niż:
4.
4.1.
Stopień odporności wybarwień, nie mniej niż:
Woda
Zmiana barwy.
Zabrudzenie bieli
bawełny/poliestru.
4.2.
Rozpuszczalniki
Zmiana barwy.
organiczne.
Zabrudzenie bieli
stopień
bawełny/poliestru.
4.3.
Pot kwaśny i
Zmiana barwy.
alkaliczny.
Zabrudzenie bieli
stopień
bawełny/poliestru.
4.4.
Tarcie
Zabrudzenie bieli
suche/mokre.
bawełny.
stopień
X12:2005
3.3. RODZAJE SZWÓW I ŚCIEGÓW MASZYNOWYCH.
Szwy i ściegi wg PN-P-84501:1983 i PN-P-84502:1983.
Rękawiczki letnie oficerskie szyje się na maszynach laszówkowych szwem maszynowym
prostym:
- szycie rękawiczki szwem maszynowym,
- szycie lamówki,
- naszywanie netek.
Gęstość ściegów: 4-5 ściegów na 10 mm.
Element wkładu podszewkowego z dzianiny zszywa się ściegiem łańcuszkowym nr 401
Niedopuszczalne jest sztukowanie elementów rękawiczek.
str. 6
4. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH.
Zestawienie elementów składowych na 1 parę rękawiczek.
Tabela nr 3.
L.p.
Elementy składowe
Ilość ( w szt.)
1
2
3
1.
2.
3.
4.
Gryf:
– część zasadnicza pokrywająca stronę dłoniową i nadgarstkową.
Kciuk:
– część rękawiczki pokrywająca kciuk.
Strzałka:
– boczna część palca.
Lamówka.
2
2
12
2
5. OPIS WYKONANIA.
Proces produkcji rękawiczek letnich koloru czarnego obejmuje następujące etapy:
- rozciąganie skór oraz dzianiny,
- numerowanie elementów składowych,
- sztancowanie na wykrojnikach,
- nakładanie i dobieranie strzałek i kciuków,
- haftowanie „netek”,
- przewlekanie „netek”,
- zszywanie części skórzanej oraz podszewki,
- zawijanie i przeszycie lamówki z podłożeniem wszywki,
- obcinanie lamówki,
- prasowanie,
- łączenie w pary i metkowanie,
- pakowanie.
Obie półpary rękawiczek powinny być połączone ze sobą w sposób trwały za pomocą tasiemki
lub nitki, umożliwiający ich rozłączenie bez uszkodzenia rękawiczek.
str. 7
6. CECHOWANIE, SKŁADANIE I PAKOWANIE.
Każda para rękawiczek letnich koloru czarnego od wewnątrz (rękawica prawa)
wyposażona jest we wszywkę rozmiarową. Rękawiczki z przymocowaną etykietą firmową
należy pakować w woreczki foliowe. Etykieta firmowa powinna zawierać:
- nazwę producenta,
- nazwę wyrobu,
- numer wzoru,
- znak K.J.,
- rozmiar,
- datę produkcji.
Rękawiczki pakuje się po jednej parze w torebki foliowe a następnie po 25 par jednego rozmiaru
w pudełka zbiorcze. Pudełko zbiorcze powinno posiadać etykietę umieszczoną na zewnętrznej
stronie zawierającą dane:
- nazwę producenta,
- nazwę wyrobu,
- numer wzoru,
- ilość par,
- rozmiar,
- rok produkcji.
7. GWARANCJA.
Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa.
str. 8
8. RYSUNKI KONSTRUKCYJNE.
296
gryf
wykrój zasadniczy
206
kciuk
strzałka
133
24
123
107
Rysunek nr 1 - wymiary dotyczą rozmiaru 23.
str. 9
9. TABELE WYMIARÓW.
9.1. TABELA WYMIARÓW ELEMENTÓW SKŁADOWYCH WYROBU.
Tabela nr 4.
Rozmiar
21
22
23
24
25
26
2
3
4
5
6
7
Dł u go ś ć cał k o wi t a.
284
290
296
304
308
314
Ob wó d ręk awi cz k i .
184
195
206
217
228
239
Dł u go ś ć k ci u k a.
121
127
133
137
143
148
Wymiar
(mm)
1
9.2. TABELA WYMIARÓW WYROBU GOTOWEGO.
Tabela nr5.
Rozmiar
To l eran cj a
21
22
23
24
25
26
2
3
4
5
6
7
8
Dł u go ś ć cał k o wi t a.
266
272
278
284
290
296
±2
S z ero k o ś ć ręk awi cz k i .
90
96
102
107
112
118
±2
Dł u go ś ć k ci u k a.
118
124
129
134
140
145
±2
Dł u go ś ć m an k i et u .
70
70
70
70
70
70
±1
[ mm ]
Wymiar (mm)
1
str. 10
10. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN.
L.p.
Data
Wprowadzona zmiana (data i podpis)
Akceptacja
(data i podpis)
Uwagi
