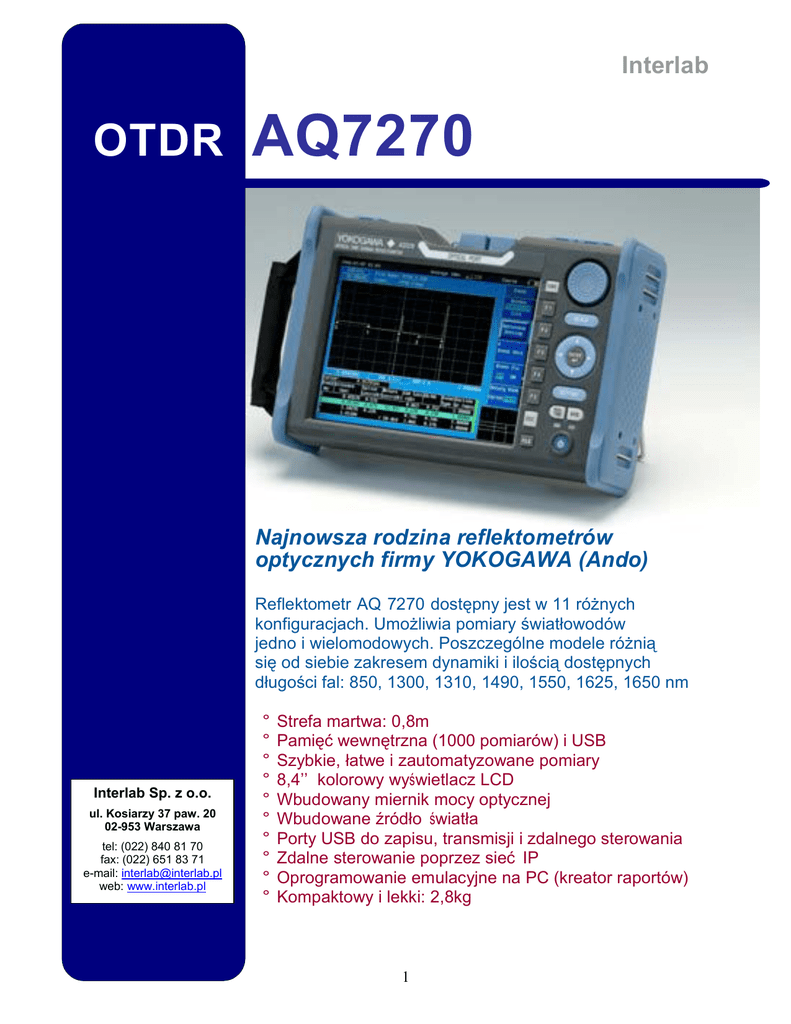

OTDR AQ7270

Interlab
OTDR
AQ7270
Reflekto
metr
Najnowsza rodzina reflektometrów
optycznych firmy YOKOGAWA (Ando)
Reflektometr AQ 7270 dostępny jest w 11 różnych
konfiguracjach. Umożliwia pomiary światłowodów
jedno i wielomodowych. Poszczególne modele różnią
się od siebie zakresem dynamiki i ilością dostępnych
długości fal: 850, 1300, 1310, 1490, 1550, 1625, 1650 nm
Interlab Sp. z o.o.
ul. Kosiarzy 37 paw. 20
02-953 Warszawa
tel: (022) 840 81 70
fax: (022) 651 83 71
e-mail: [email protected]
web: www.interlab.pl
°
°
°
°
°
°
°
°
°
°
Strefa martwa: 0,8m
Pamięć wewnętrzna (1000 pomiarów) i USB
Szybkie, łatwe i zautomatyzowane pomiary
8,4’’ kolorowy wyświetlacz LCD
Wbudowany miernik mocy optycznej
Wbudowane źródło światła
Porty USB do zapisu, transmisji i zdalnego sterowania
Zdalne sterowanie poprzez sieć IP
Oprogramowanie emulacyjne na PC (kreator raportów)
Kompaktowy i lekki: 2,8kg
1
Interlab
Po mi ar
y O TD R
Strefa martwa 0,8m
Dynamika 40dB
Pomiary bliskie…
Pomiary dalekie…
Rozwój sieci FTTH wymusza potrzebę
wykonywania pomiarów reflektometrycznych
na bardzo krótkich odległościach. Krótka
strefa martwa możliwa do osiągnięcia przy
pomiarach impulsem 3 ns gwarantuje spełnienie
tych wymagań.
Dynamika 40 dB umożliwia pomiar i dokładną
analizę włókien światłowodowych o długości
do około 100 km. Dzięki dużej liczbie
punktów próbkowania (50 000) wszystkie
zdarzenia wyświetlone są na reflektogramie.
…i szybkie
Czas uruchomienia reflektometru AQ7270 od włączenia do pełnej gotowości do pracy
wynosi około 10s. W y d ł u ż a t o c z a s p r a c y b a t e r i i , a reflektometr jest gotowy
kiedy ty jesteś gotowy!
Bu dow a i i nte r fej s y
Osłona
ochronna
Przycisk
Menu
Przyciski
funkcyjne
Przycisk
obrotowy
Ustawienie
skali
Przyciski
strzałkowe
Ustawienia
OTDR
Pomiar
uśredniający
Rączka
Wyświetlacz LCD
Przycisk
ESC
2
Operacje
na plikach
Pomiar w czasie
rzeczywistym
Przycisk
ustawiania
papieru
Interlab
Drukarka
Port sieci LAN
Drukarka/
karta sieciowa
Dźwignia
przesuwu
papieru
Gniazdo
baterii
Zasilanie
Wyjścia optyczne
Pasek
Stojak
Port USB
(typ B)
Port USB
(typ A)
E k ra n O TD R
Przyciski „soft”
Reflektometr
Podgląd całego
przebiegu
Tabela zdarzeń
D o da tk ow e fun k c je
Miernik mocy optycznej
Reflektometr AQ7270 posiada funkcję monitora mocy optycznej (opcja),
szczególnie przydatną
do pomiaru tłumienia linii oraz poziomu mocy
w odbiornikach ONU sieci FTTH.
Źródło Światła
Funkcja źródła światła (opcja) może zostać wykorzystana do identyfikacji
włókien światłowodowych lub do pomiaru ich tłumienności.
3
Interlab
ne
Automatyczne pomiary
Automatyczne ustawienia warunków pomiaru
Reflektometr AQ7270, w trybie Full Auto Mode posiada funkcje automatycznego ustawiania warunków pomiarowych. Wystarczy dokonać wyboru określonej długości fali pomiarowej i nacisnąć
przycisk AVG – reflektometr automatycznie ustawi wszelkie parametry niezbędne do pomiaru i
zapisze wynik w pamięci wewnętrznej lub zewnętrznej podłączonej do złącza USB.
Automatyczne pomiary wielofalowe
Reflektometr AQ7270, w trybie Multi Wavelength Mode umożliwia wykonywanie pomiarów
na wszystkich wybranych długościach fali. W tym celu należy zaznaczy odpowiednie długości
fali i nacisnąć
przycisk startu pomiaru. Reflektometr automatycznie wykonuje pomiar
zmieniając długość fali, robi analizę zdarzeń i zapisuje wynik.
Predefiniowane pomiary makro
AQ7270 posiada funkcję pomiarów predefiniowanych. Po skonfigurowaniu i zapisaniu
„makra” istnieje możliwość wykonywania pomiarów o ściśle określonych nastawach za pomocą
jednego przycisku. Reflektometr umożliwia zapisanie do 5 predefiniowanych „makr” .
Pozostałe funkcje
AQ7270 posiada szereg funkcji sprawdzających i testujących, informujących użytkownika o wielu
zdarzeniach i sytuacjach w badanym włóknie światłowodowym.
Alarm pracy na aktywnej linii
Sprawdzanie połączenia włókna
4
Wykrywanie zdarzeń krytycznych
Interlab
Op rogr am ow an ie P C
Oprogramowanie emulacyjne AQ 7932B, umożliwia edycję , emulację i archiwizację otrzymanych
reflektogramów. Dodatkowo oprogramowanie umożliwia w łatwy i szybki sposób tworzenie raportów
z pomiarów (funkcja automatycznego tworzenia raportów).
Fu n kc je U S B
AQ7270 wyposażony jest w interfejsy USB dwóch typów: typ A oraz typ B. Umożliwiają one bezpośrednie połączenie z wszelkiego rodzaju nośnikami pamięci masowej, drukarkami zewnętrznymi czy
zewnętrznym komputerem PC, który po załadowaniu specjalnego oprogramowania może zdalnie sterować
reflektometrem.
Zapis wyników pomiaru do pamięci USB
Zdalna kontrola
Podłączenie drukarki zewnętrznej
Dostęp do pamięci wewnętrznej AQ7270
5
Interlab
Dane techniczne
Da n
° Jednostka główna AQ 7270
Wyświetlacz
8.4” kolorowy TFT LCD o roz. 640 x 480
Oś pozioma
Oś pionowa
Rozdzielczość próbkowania
5cm, 10cm, 20cm, 50cm, 1m , 2m, 4m, 8m, 16m, 32m
Rozdzielczość odczytu
min. 1cm
Punkty pomiarowe
max. 50 000 punktów
Zakres indeksu grupowego
1.30000 do 1.99999 z krokiem 0.00001
Skala
0.2dB/div, 0.5dB/div, 1dB/div, 2dB/div, 5dB/div, 7.5dB/div
Rozdzielczość odczytu
max. 0.001dB
Pomiar strat tłumieniowych
Wyświetlenie pomiaru jednostronnego z krokiem 0.001dB
do maksymalnie 5 cyfr znaczących
Wyświetlenie relatywne pomiaru jednostronnego, straty na jednostkę
długości oraz pomiar tłumienia między dwoma wybranymi punktami
Pomiar strat odbiciowych mechanicznych. Pomiar strat odbiciowych
całego światłowodu pomiędzy dwoma wybranymi punktami
Pomiar strat odbiciowych
Pamięć (zapis i odczyt
przebiegów oraz warunków
pomiarów)
Wewnętrzna
Zapis do 1000 wyników pomiarów
Zewnętrzna
Pen Drive (na USB)
Interfejsy
USB (Host Interface)
2 porty USB umożliwiające podłączenie pamięci USB, klawiatury,
drukarki
LAN
Port sieci LAN
Zasilanie
Zasilacz AC
Warunki pracy
Akumulatory
Li-Ion, czas pracy ok. 6 godz., ładowanie < 5 godz.
Temperatura pracy
-0 do +45˚C
Przechowywanie
-20 do +60˚C
Wilgotność powietrza
85% lub mniej
Wymiary i waga
287 (W) x 197 (H) x 85 (D) mm, waga ok. 2,8kg
Wyposażenie standardowe
Akumulatory, zasilacz AC, instrukcja obsługi
° Jednostki optyczne
Nazwa modelu
Długość fali
735020
735021
735022
1150 ± 25 nm
1650 ± 5 nm
130/1550 ±25 nm
Światłowody
SM (ITU-T G.652)
Zakres pomiaru
500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km, 200 km, 300 km, 400 km
Szerokość impulsu
Strefa martwa
3 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us, 10 us, 20 us
Zdarzeniowa
typowo 0.8 m
typowo 0.8 m
typowo 0.8 m
Tłumieniowa
typowo 8 m
typowo 12 m
typowo 7/8 m
32
30
34/32
735023
735024
Dynamika (dB)
(dla SNR = 1, szerokość impulsu 20 us)
Nazwa modelu
Długość fali
1310/1550 ± 25 nm
Światłowody
Zakres pomiaru
500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km, 200 km, 300 km, 400 km
Szerokość impulsu
Strefa martwa
1550/1625 ± 25 nm
SM (ITU-T G.652)
3 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us, 10 us, 20 us
Zdarzeniowa
typowo 0.8 m
typowo 0.8 m
Tłumieniowa
typowo 7/8 m
typowo 8/12 m
40/38
38/35
Dynamika (dB)
(dla SNR = 1, szerokość impulsu 20 us)
6
Interlab
Nazwa modelu
Długość fali
735025
735026
735027
1310/1490/1550 ± 25 nm
1310/1550/1625 ± 25 nm
1310/1550/1650 ± 10 nm
Światłowody
SM (ITU-T G.652)
Zakres pomiaru
500 m, 1 km, 2 km, 5 km, 10 km, 20 km 50 km, 100 km, 200 km, 300 km, 400 km
Szerokość impulsu
3 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 us, 2 us, 5 us, 10 us, 20 us
Strefa martwa
Zdarzeniowa
typowo 0.8 m
typowo 0.8 m
typowo 0.8 m
Tłumieniowa
typowo 7/8/8 m
typowo 7/8/12 m
typowo 7/8/12 m
34/30/32
34/32/28
34/32/30
Dynamika (dB)
(dla SNR = 1, szerokość impulsu 20 us)
Nazwa modelu
735028
735029
735030
Długość fali
1310/1550/1625 ± 25 nm
850/1300 ± 25 nm
1310/1550 ± 25 nm
850/1300 ± 30 nm
Światłowody
SM (ITU-T G.652)
GI (50/125, 62,5/125)
SM (ITU-T G.652)
GI (50/125,
62,5/125)
Zakres pomiaru
500 m, 1 km, 2 km, 5 km,
10 km, 20 km 50 km, 100
km, 200 km, 300 km, 400
km
500 m, 1 km, 2 km,
5 km, 10 km, 20 km
50 km, 100 km
500 m, 1 km, 2 km,
5 km, 10 km, 20 km
50 km, 100 km, 200
km, 300 km, 400 km
500 m, 1 km, 2 km,
5 km, 10 km, 20 km
50 km, 100 km
Szerokość impulsu
3 ns, 10 ns, 20 ns,
50 ns, 100 ns, 200 ns, 500
ns, 1 us, 2 us, 5 us, 10 us,
20 us
10 ns, 20 ns, 50 ns,
100 ns, 200 ns, 500 ns,
1 us, 2 us, 5 us
3 ns, 10 ns, 20 ns,
50 ns, 100 ns,
200 ns, 500 ns, 1 us,
2 us, 5 us, 10 us,
20 us
10 ns, 20 ns,
50 ns, 100 ns,
200 ns, 500 ns,
1 us, 2 us, 5 us
Zdarzeniowa
typowo 0.8 m
typowo 2 m
typowo 0.8 m
typowo 2 m
Tłumieniowa
typowo 7/8/12 m
typowo 7/10 m
typowo 7/8 m
typowo 7/10 m
40/38/35
22,5/24
34/32
22,5/24
Strefa martwa
Dynamika (dB)
(dla SNR = 1, szerokość impulsu 20 us)
Bliższe informacje techniczne i handlowe
można uzyskać w dziale handlowym firmy:
Interlab Sp. z o.o.
ul. Kosiarzy 37 paw. 20
tel: (022) 840-81-70; fax: 022 651 83 71
e-mail: [email protected]
www.interlab.pl
7
