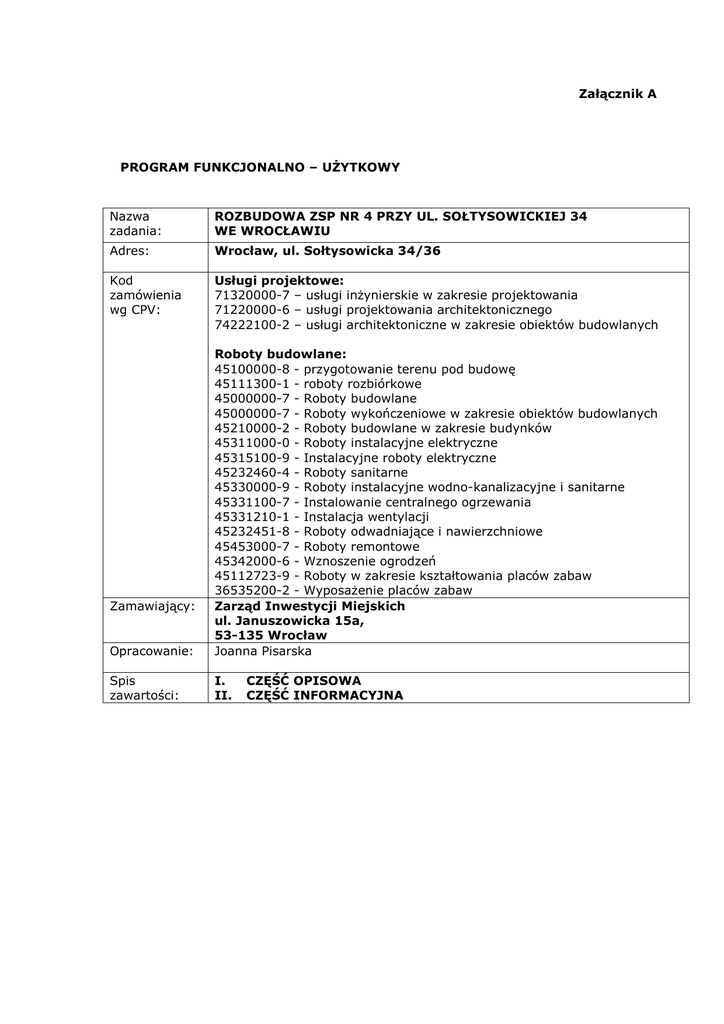

Załącznik A
PROGRAM FUNKCJONALNO – UśYTKOWY
Nazwa
zadania:
ROZBUDOWA ZSP NR 4 PRZY UL. SOŁTYSOWICKIEJ 34
WE WROCŁAWIU
Adres:
Wrocław, ul. Sołtysowicka 34/36
Kod
zamówienia
wg CPV:
Usługi projektowe:
71320000-7 – usługi inŜynierskie w zakresie projektowania
71220000-6 – usługi projektowania architektonicznego
74222100-2 – usługi architektoniczne w zakresie obiektów budowlanych
Opracowanie:
Roboty budowlane:
45100000-8 - przygotowanie terenu pod budowę
45111300-1 - roboty rozbiórkowe
45000000-7 - Roboty budowlane
45000000-7 - Roboty wykończeniowe w zakresie obiektów budowlanych
45210000-2 - Roboty budowlane w zakresie budynków
45311000-0 - Roboty instalacyjne elektryczne
45315100-9 - Instalacyjne roboty elektryczne
45232460-4 - Roboty sanitarne
45330000-9 - Roboty instalacyjne wodno-kanalizacyjne i sanitarne
45331100-7 - Instalowanie centralnego ogrzewania
45331210-1 - Instalacja wentylacji
45232451-8 - Roboty odwadniające i nawierzchniowe
45453000-7 - Roboty remontowe
45342000-6 - Wznoszenie ogrodzeń
45112723-9 - Roboty w zakresie kształtowania placów zabaw
36535200-2 - WyposaŜenie placów zabaw
Zarząd Inwestycji Miejskich
ul. Januszowicka 15a,
53-135 Wrocław
Joanna Pisarska
Spis
zawartości:
I.
II.
Zamawiający:
CZĘŚĆ OPISOWA
CZĘŚĆ INFORMACYJNA
Rozbudowa ZSP nr 4 przy ul. Sołtysowickiej 34 we Wrocławiu
- opracowanie dokumentacji i wykonanie robót budowlano-montaŜowych
I. Spis treści
I.
Spis treści
II.
1.
2
Część opisowa programu funkcjonalno-uŜytkowego
3-32
Opis ogólny przedmiotu zamówienia:
1)
Charakterystyczne parametry określające wielkości obiektu i zakres robót
A.
B.
2)
3)
4)
A.
2.
III.
Program
Zakres zamówienia
Aktualne uwarunkowania wykonania przedmiotu zamówienia
Ogólne właściwości funkcjonalno-uŜytkowe
Szczegółowe właściwości funkcjonalno–uŜytkowe
Powierzchnie uŜytkowe poszczególnych pomieszczeń wraz z określeniem ich
funkcji
B.
Wskaźniki powierzchniowo-kubaturowe, w tym wskaźnik określający udział
powierzchni ruchu w powierzchni netto
C.
Określenie wielkości moŜliwych przekroczeń lub pomniejszeń przyjętych
parametrów powierzchni i kubatur lub wskaźników
Wymagania zamawiającego w stosunku do przedmiotu zamówienia:
2.1
Wymagania Zamawiającego dotyczące dokumentacji projektowej
2.2
Wymagana forma i treść dokumentacji
2.3.
Wymogi Zamawiającego w zakresie opracowania dokumentacji.
2.4.
Wymagania Zamawiającego dotyczące przygotowania terenu
2.5.
Wymagania Zamawiającego dotyczące architektury
2.6.
Wymagania Zamawiającego dotyczące konstrucji
2.7.
Wymagania Zamawiającego dotyczące instalacji sanitarnych
2.8.
Wymagania Zamawiającego dotyczące instalacji elektrycznych
2.9.
Wymagania Zamawiającego dotyczące wykończenia i wyposaŜenia
2.10.
Wymagania Zamawiającego dotyczące zagospodarowania terenu
2.11.
Wymagania zamawiającego dotyczące ciągów komunikacyjnych, zjazdu,
miejsc postojowych, placu manewrowego i drogi ppoŜ.
2.12.
Wymagania zamawiającego dotyczące placu zabaw
2.13.
Wymagania zamawiającego dotyczące ogrodzenia
2.14.
Wymagania zamawiającego dotyczące zieleni i nasadzeń.
2.15.
Warunki realizacji robót.
2.16.
Wymagania Zamawiającego w zakresie odbiorów.
Część informacyjna programu funkcjonalno-uŜytkowego
1.
Nazwy własne urządzeń.
2.
Przepisy prawne i normy związane z projektowaniem i wykonaniem
zamierzenia budowlanego
Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót
budowlanych
3.
32-33
Zarząd Inwestycji Miejskich we Wrocławiu ul. Januszowicka 15a
2
II. Cześć opisowa programu funkcjonalno-uŜytkowego
1. Opis ogólny przedmiotu zamówienia
Przedmiotem zamówienia jest opracowanie kompleksowej dokumentacji projektowej
z uzyskaniem pozwolenia na budowę oraz wykonanie robót budowlanych dla potrzeb rozbudowy
Szkoły Podstawowej nr 40 w Zespole Szkolno – Przedszkolnym nr 4 przy ul. Sołtysowickiej 34
we Wrocławiu, z uzyskaniem pozwolenia na uŜytkowanie.
Rozbudowa planowana jest w obszarze 7U, na działkach 3/10 i 3/11, w powiązaniu z
istniejącą infrastrukturą oświatową w obszarze 6UO oraz drogową 1KD-Z.
Teren przewidziany pod inwestycję zlokalizowany jest w obrębie Sołtysowice na
działkach o nr:
− 3/10, 3/11 AM-9 o powierzchni ~8 500 m2 – własność Gminy Wrocław, w gospodarowaniu
gminnym zasobem nieruchomości przez Prezydenta Wrocławia,
−
3/7, 3/6, 4/4 AM-9 – własność Gminy Wrocław, w trwałym zarządzie Zespołu SzkolnoPrzedszkolnego nr 4 z siedzibą we Wrocławiu,
− 3/8, 3/9 AM-9 – własność Gminy Wrocław w trwałym zarządzie Zarządu Dróg i Utrzymania
Miasta,
− 5/2 AM-9 - własność Skarbu Państwa w trwałym zarządzie Zarządu Dróg i Utrzymania
Miasta.
Dla przedmiotowego terenu został uchwalony plan zagospodarowania przestrzennego –
Uchwała XIX/542/08 Rady Miejskiej Wrocławia z dnia 13 marca 2008r. Istniejąca szkoła
zlokalizowana jest w obszarze 6UO, rozbudowa w obszarze 7U, dla którego przewidziano
w przeznaczeniu podstawowym m.in. edukację. Zgodnie z zapisami mpzp co najmniej 20%
powierzchni działki naleŜy przeznaczyć na powierzchnię biologicznie czynną, a dojazd do terenu
dopuszcza się wyłącznie z terenu 1KD-Z (ul. Sołtysowickiej). Ponadto teren przewidziany pod
szkołę znajduje się w strefie ochrony konserwatorskiej zabytków archeologicznych, dla której
prace ziemne muszą być opiniowane z właściwymi słuŜbami ochrony zabytków.
Przedmiotowy teren zlokalizowany jest na osiedlu Sołtysowice u zbiegu ul. Sołtysowickiej
(drogi wojewódzkiej klasy Z) z ul. Wojaczka. Na działce nr 3/10 zlokalizowany jest istniejący
budynek parterowy, niepodpiwniczony, przez ponad 20 lat nieuŜytkowany – obiekt przeznaczony
do rozbiórki oraz budynek kotłowni w uŜytkowaniu ZSP nr 4 wraz z częścią wygrodzoną
i infrastrukturą sieciową funkcjonujący jako pomieszczenie techniczne, a na działce nr 3/3 –
wewnątrz obszaru zainwestowania jest trafostacja. Teren jest płaski, ogrodzony, ma
nieregularny kształt, zagospodarowany jest utwardzonymi ciągami komunikacyjnymi,
pozostałościami ogrodzeń oraz częściowo porośnięty dziką zielenią, krzewami i zadrzewiony
w większości przez tzw. „samosiejki”. Na sąsiednich działkach nr 3/7, 4/2, 4/4 AM9 znajdują się
budynki: szkoły podstawowej nr 40 i przedszkola nr 70 wykorzystywane obecnie dla potrzeb
Zespołu Szkolno - Przedszkolnego nr 4 z zagospodarowaniem placami zabaw i ciągami
komunikacyjnymi i terenami zielonymi. Obecnie ogrzewanie budynku szkoły odbywa się z dwóch
odrębnych kotłowni gazowych, a posiłki dla dzieci szkolnych przygotowywane są w kuchni i
wydawane w budynku przedszkola w pomieszczeniu jadalni.
Istniejąca infrastruktura: liczne sieci energetyczne, sieci wodociągowe, kanalizacji
sanitarnej, kanalizacji deszczowej, ciepłownicza nieczynna (od istniejącego budynku kotłowni do
budynku SP), sieć drenarska, linia napowietrzna SN ze słupem rozkracznym, oświetlenie terenu
wokół budynku do rozbiórki i w północnej części działki nr 3/10 pomiędzy drogą wewnątrzą SP a
trafostacją – nieczynne.
Planuje się rozbiórkę istniejącego budynku - pustostanu oraz zabudowanie
przedmiotowego obszaru nowobudowanym jednokondygnacyjnym obiektem oświatowym z 16
oddziałami dla klas I-III i grup 5-6 latków (łącznie dla 400 dzieci) wraz z zagospodarowaniem
terenu, w tym placem zabaw, ciągami komunikacyjnymi, ogrodzeniem, zielenią oraz
infrastrukturą towarzyszącą. Dopuszcza się częściową nadbudowę budynku o drugą
kondygnację, co wymaga wyposaŜenia obiektu w windę.
Budynek
naleŜy
połączyć
komunikacyjnie
i
funkcjonalnie
z
istniejącym
zagospodarowaniem terenu ZSP nr 4, wykonać zjazd do działki od strony ul. Sołtysowickiej oraz
miejsca postojowe na przedmiotowej działce.
NaleŜy zaprojektować obiekt bez barier architektonicznych z dostępem dla osób
niepełnosprawnych.
1) Charakterystyczne parametry określające wielkości obiektu i zakres robót
3
Planuje się rozbudowę o budynek jednokondygnacyjny (z dopuszczeniem częściowej nadbudowy
o drugą kondygnację, co wymaga windy), niepodpiwniczony, z płaskim dachem, powiązany
komunikacyjnie i funkcjonalnie z istniejącym ZSP nr 4.
Powierzchnie nowoprojektowanego obiektu:
- powierzchnia zabudowy: ok. 2400 m2 (budynek jednokondygnacyjny),
- powierzchnia netto: min. 2200 m2,
- kubatura: ok. 7200 m3.
A. PROGRAM:
Zespół szkolno-przedszkolny nr 4 - 16 oddziałów (25 dzieci w oddziale):
4 oddziały dla dzieci 5 i 6-letnich, 12 oddziałów dla dzieci klas I-III
Zagospodarowanie i uporządkowanie terenu,
m.in.: plac zabaw, budowę dróg wewnętrznych,
ciągów komunikacyjnych i miejsc postojowych
w obszarze zainwestowania, zjazdu, urządzenie
zieleni, ogrodzenie terenu
Sala dydaktyczna dla dzieci 5-6 letnich
Sale lekcyjne klas I- III
Pracownia komputerowa
Sala rekreacyjna/korekcyjna
Świetlica
Pokój wicedyrektora szkoły
Pokój nauczycielski ze stanowiskami
komputerowymi
Pokój specjalistyczny np. zajęcia logopedyczne,
pedagog
Szatnie dla dzieci
WC dla dzieci (osobno chłopcy, dziewczęta)
WC personelu
WC ogólnodostępne
Węzeł Ŝywienia w systemie „catering”
cały teren dz. 3/10 i 3/11 oraz częściowo
dz. nr 3/7, w tym ok. 500m2
– plac zabaw
4 sale – po ok. 65m2
12 sal po ok. 60 m2
1 pomieszczenie - na 25 stanowisk
1 pomieszczenie – ok. 120m2
1 pomieszczenie z funkcją szatni
i pokoju socjalnego – ok. 50m2
dla 400 dzieci
pomieszczenia dostępne z
korytarza
pomieszczenie dostępne z
korytarza
pomieszczenie przystosowane dla
osób niepełnosprawnych
• wydawalnia, kompleks pomieszczeń
słuŜący rozdzieleniu i wydawaniu
posiłków wraz z częścią dotyczącą
mycia i zwrotu naczyń oraz socjalną dla
potrzeb personelu wydawalni,
• jadalnia
Pomieszczenie porządkowe
Pomieszczenie techniczne – kotłownia gazowa,
wentylacja
Portiernia
Wiatrołap
Komunikacja
1 pomieszczenie
1 pomieszczenie
1 pomieszczenie
wg potrzeb
B. ZAKRES ZAMÓWIENIA:
Zadanie 1:
opracowanie
dokumentacji
projektowej
z
na budowę i wszystkimi niezbędnymi uzgodnieniami
uzyskaniem
pozwolenia
4
Zadanie 2:
budowa szkoły wraz z przyłączami, ogrodzeniem, zagospodarowaniem
terenu (plac zabaw, komunikacja, tereny zielone) z uzyskaniem pozwolenia
na uŜytkowanie
ZADANIE 1 - DOKUMENTACJA PROJEKTOWA :
NaleŜy zaprojektować nowy obiekt powiązany komunikacjami i funkcjonalnie z istniejącą
szkołą z uwzględnieniem:
a) wjazd na teren działki od strony ulicy Sołtysowickiej – zgodnie z mpzp,
b) główne wejście do obiektu z portiernią od strony istniejącej drogi wewnętrznej obsługującej
SP nr 4 i P nr 40, w bliskości istniejącego wejścia do SP nr 4,
c) wejście do nowoprojektowanego obiektu, dostosowane dla osób niepełnosprawnych,
d) lokalizować portiernię wewnątrz obiektu w sposób umoŜliwiający kontrolę wejścia na terenie
ZSP jak i wejścia do budynku,
e) szatnie w strefie wejścia, połączone funkcjonalnie z hollem – dla 400 dzieci,
f) sala rekreacyjna – korekcyjna,
g) świetlica,
h) sale zajęć przeznaczone dla realizacji zadań dydaktycznych,
i) WC dla dzieci,
j) WC dla personelu,
k) WC ogólnodostępne dla rodziców, petentów – przystosowane dla osób niepełnosprawnych,
l) wydawalnię posiłków ze zmywalnią (catering) wraz z zapleczem sanitarno-szatniowym
personelu kuchennego z odtłuszczaczem na zewnątrz budynku,
m) jadalnię przystosowaną do wydawania posiłków w 3 cyklach – jednorazowo dla ok. 150
dzieci,
n) pomieszczenia biurowe i pomocnicze, w tym:
- pokój nauczycielski ze stanowiskami komputerowymi, z funkcją szatni i pokoju socjalnego,
- gabinet wicedyrektora
- gabinet specjalistyczny (logopeda, pedagog, psycholog)
- pomieszczenia gospodarcze – porządkowe, socjalne.
o) wyposaŜenia obiektu w instalacje i urządzenia (w tym ppoŜ. wraz ze sprzętem gaśniczym, ze
schematami ewakuacyjnymi i instrukcją bezpieczeństwa poŜarowego), z opomiarowaniem
wszystkich mediów,
p) w zakresie zagospodarowania terenu:
−
wewnętrzny układ komunikacyjny z miejscami postojowymi dla min. 34 samochodów, ze
zjazdem na drogę publiczną. Nie naleŜy lokalizować miejsc postojowych wzdłuŜ drogi
pomiędzy istniejącym budynkiem SP a projektowanym obiektem, która stanowi główną
obsługę komunikacyjną pieszą dla dzieci oraz obsługę poŜarową całego zespołu,
−
sieci zewnętrzne i przyłącza: ks, wody, gazu, kd, telekomunikacyjne, energii
elektrycznej,
−
plac manewrowy – ppoŜ.,
−
plac zabaw,
−
elementy małej architektury (miejsce gromadzenia odpadów – śmietnik, ławki
wandaloodporne, kosze na śmieci, stojaki na rowery),
−
zieleń przyobiektowa,
−
rozbiórka istniejącego ogrodzenia działki (oraz pozostałości ogrodzeń na terenie
zainwestowania) dł. ok. 400m oraz wykonanie nowego ogrodzenia w granicach prawnych
działki i ogrodzenia trafostacji z bramą wjazdową i furtkami z wykorzystaniem ok. 130m
rozebranego ogrodzenia systemowego, po oczyszczeniu i pomalowaniu,
−
rozbiórka istniejącego budynku portierni przy wjeździe z ul. Sołtysowickiej na teren
szkoły - dz. nr 3/7 z przebudową skrzynki sterowniczej przepompowni na wolnostojącą,
uporządkowanie terenu i wykonanie/odtworzenie nawierzchni po wykonanej rozbiórce,
q) usunięcie wszelkich kolizji z instalacjami, sieciami, oświetleniem, linią napowietrzną SN
i przyłączami istniejącej zabudowy z nowoprojektowanym obiektem,
r) w projekcie naleŜy przewidzieć kompletne wyposaŜenie obiektu, zestawione odrębnie
z podziałem na:
- stałe – realizacja w zakresie zamówienia (zgodnie z opisem robót budowlanych)
- ruchome – realizacja przez uŜytkownika (w wykazie wyposaŜenia naleŜy zestawić opis
katalogowy oraz preliminarz kosztów zakupu).
Uwaga:
1. Nowy obiekt naleŜy zaprojektować bez barier architektonicznych
5
2. Zieleń: wycinki drzew i krzewów po stronie Wykonawcy robót, opłaty administracyjne po
stronie Zamawiającego (naleŜy minimalizować wycinki) i stosować nasadzenia zastępcze
za kaŜde wycięte drzewo.
3. Zaplecze budowy i obsługa komunikacyjna budowy po stronie Wykonawcy – do
uzgodnienia z Zarządcą obiektu
4. Budynek naleŜy projektować na obciąŜenia konstrukcyjne umoŜliwiające przyszłościową
nadbudowę obiektu o drugą kondygnację.
ZADANIE 2 – BUDOWA SZKOŁY WRAZ Z ZAGOSPODAROWANIEM TERENU
Zakres obejmuje:
a. Roboty budowlane, w tym:
roboty przygotowawcze:
•
rozbiórka istniejącego obiektu z wywozem gruzu i jego utylizacja,
•
rozbiórka istniejącego budynku portierni z wywozem gruzu i jego utylizacją,
•
rozbiórka istniejących nawierzchni z wywozem materiałów rozbiórkowych i utylizacją,
•
rozbiórka istniejącego ogrodzenia terenu z podmurówką z wywozem i utylizacją materiałów
z rozbiórki,
•
niwelacja terenu,
•
likwidacja kolizji, w tym m.in. z napowietrzną linią SN, likwidacja istniejącego oświetlenia,
•
wycinka drzew i krzewów kolidujących z
•
usunięcie urodzajnej ziemi,
•
•
b.
•
•
•
•
•
roboty budowlano-montaŜowe:
roboty ziemne, fundamentowanie
kompleksowa budowa obiektu wraz z wykonaniem wszystkich robót wykończeniowych w
tym: posadzki, tynki, okładziny, parapety wewnętrzne, zewnętrzne, montaŜ kabin
systemowych, itp. .
Roboty sanitarne, w tym:
instalacje kanalizacji sanitarnej, instalacje wody zimnej z hydroforem, instalacja ciepłej
wody uŜytkowej i cyrkulacji, instalacje c.o., instalacja hydrantowa (p.poŜ.),
instalacje wentylacji mechanicznej nawiewno- wywiewnej z odzyskiem (sal lekcyjnych ,
szatni i komunikacji oraz pomieszczeń socjalnych i sanitariatów),
kotłownia gazowa,
biały montaŜ,
zaślepienie instalacji po rozbiórce portierni oraz przebudowa skrzynki sterowniczej
przepompowni jako wolnostojącej w pobliŜu przepompowni.
c.
•
•
•
•
•
•
•
•
•
•
•
•
Roboty elektryczne, w tym :
instalację oświetlenia ogólnego, awaryjnego i ewakuacyjnego,
instalację siły i gniazd wtykowych,
instalacja połączeń wyrównawczych
instalację zasilania i sterowania wentylacji,
budowę linii WLZ,
montaŜ tablic rozdzielczych z kompletnym wyposaŜeniem,
instalacje niskoprądowe: instalacja dzwonkowa, monitoring wewnętrzny i zewnętrzny,
instalację telefoniczną (bez aparatów),
budowa sieci strukturalnej z wydzieloną instalacją zasilającą sprzęt komputerowy,
instalacja uziemienia i instalacji odgromowej,
oświetlenie zewnętrzne budynku: wejść i wyjść,
automatyka kotłowni.
d.
•
Zagospodarowanie terenu, w tym:
budowę przyłączy i sieci zewnętrznych tj. kanalizacji deszczowej, sanitarnej, wody i inne
niezbędne,
6
•
•
•
•
•
•
•
•
•
e.
•
•
•
•
•
•
•
•
•
•
wykonanie ogrodzenia terenu szkoły z bramami i furtkami po śladzie ogrodzenia
rozebranego oraz ogrodzenia trafostacji z bramą (w granicach prawnych nieruchomości),
zagospodarowanie działki objętej opracowaniem w tym placu zabaw,
wykonanie placu zabaw: nawierzchnie bezpieczne oraz ogrodzenie terenu placu zabaw,
ciągi pieszo-jezdne, plac manewrowy z drogą ppoŜ., oznakowanie poziome i pionowe,
zagospodarowanie strefy wjazdu z wykonaniem zjazdu z drogi publicznej i miejsc
postojowych,
zagospodarowanie całego terenu działek nr 3/10, 3/11 oraz cz. dz. nr 3/7: uporządkowanie
terenu, zieleni, załoŜenie trawników, nasadzenia zieleni, elementy małej architektury (ławki,
kosze na śmieci, stojaki na rowery, miejsce gromadzenia odpadów – płyta i osłona
śmietnikowa), wycinka drzew i krzewów – w razie konieczności (minimalizować),
zabiegi pielęgnacyjne zieleni – cięcia sanitarne i formujące,
usunięcie wszelkich kolizji z instalacjami, sieciami i przyłączami istniejącej zabudowy
z nowoprojektowanym obiektem, likwidacja istniejącego oświetlenia,
naprawę, uporządkowanie nawierzchni po robotach roztopowych i rozbiórkowych. W miejscu
po rozbiórce portierni załoŜyć trawnik.
WyposaŜenie obiektu :
kotłownia gazowa,
sale lekcyjne: tablice,
szatnie uczniów: szafki,
sanitariaty: lustra, dozowniki na mydło, pojemniki na ręczniki papierowe i papier toaletowy.
wyposaŜenie stałe węzła Ŝywienia ze stali nierdzewnej, (bez naczyń kuchennych
i stołowych, bez stolików i krzeseł w jadalni),
wyposaŜenie w sprzęt i urządzenia ppoŜ., oznaczenie ewakuacji poŜarowej,
wycieraczki zewnętrzne i wewnętrzne systemowe wbudowane w posadzkę,
winda (w przypadku dwóch kondygnacji).
wyposaŜenie placu zabaw: urządzenia zabawowe, strefa komunikacyjna – ścieŜka, ławeczki,
kosze na śmieci oraz tablica informacyjna,
wyposaŜenie terenu: ławki, kosze na śmieci, stojaki na rowery.
UWAGA:
zakres robót nie obejmuje dostawy sprzętu ruchomego (meble, komputery, itp.).
2) Aktualne uwarunkowania wykonania przedmiotu zamówienia
•
•
dla przedmiotowego terenu został uchwalony plan zagospodarowania przestrzennego –
Uchwała nr XIX/542/08 Rady Miejskiej Wrocławia z dnia 13.03.2008r. (dostępny w całości
na stronie internetowej: http://uchwaly.um.wroc.pl/uchwaly_ numer.aspx - Wykonawca ma
obowiązek zapoznać się z pełną treścią planu), w którym dla obszaru 7U, w tym terenu
działki: nr 3/10, 3/11 AM-9, obręb Sołtysowice, przewidzianego pod budowę szkoły ustalone
jest m.in. przeznaczenie podstawowe „edukacja”, z obowiązującymi ustaleniami:
− wysokość budynków nie moŜe być większa niŜ 15m,
− liczba kondygnacji naziemnych budynku nie większa niŜ 3,
− co najmniej 20% powierzchni działki budowlanej naleŜy przeznaczyć na powierzchnię
biologicznie czynną,
− dojazd do terenu dopuszcza się wyłącznie z terenu 1KD-Z,
− miejsca postojowe w ilości 2 miejsca na 1 izbę lekcyjną.
teren przewidziany pod szkołę znajduje się w strefie ochrony konserwatorskiej zabytków
archeologicznych, dla której prace ziemne muszą być opiniowane z właściwymi słuŜbami
ochrony zabytków – tzn. naleŜy dokonać uzgodnień z DWUOZ.
Zgodnie z pismem Wojewódzkiego Urzędu Ochrony Zabytków we Wrocławiu
WZA.5183.5079.2013.MB z dnia 14.01.2014 r., w sytuacji, gdyby podczas robót ziemnych
doszło do odkrycia obiektów nieruchomych lub ruchomych zabytków archeologicznych (bądź
przedmiotów, co do których istnieje przypuszczenie, Ŝe są zabytkami), naleŜy przerwać
prace mogące uszkodzić ten przedmiot, zabezpieczyć go przy pomocy dostępnych środków
oraz niezwłocznie powiadomić Dolnośląskiego Wojewódzkiego Konserwatora Zabytków,
celem podjęcia ratowniczych badań wykopaliskowych, prowadzonych przez uprawnionego
archeologa, za pozwoleniem Dolnośląskiego Wojewódzkiego Konserwatora Zabytków.
7
•
szkołę naleŜy połączyć funkcjonalnie i komunikacyjne z istniejącym układem
komunikacyjnym, tj. z SP nr 40, przedszkolem i ul. Sołtysowicką,
•
dla potrzeb przeprowadzenia procedury uzgodnieniowej oraz uzyskania zezwoleń
i zatwierdzeń Zamawiający przygotuje stosowne Pełnomocnictwo dla osób wskazanych przez
Wykonawcę,
Inwestor posiada n/w dokumenty, które załącza w wersji elektronicznej do SIWZ:
− Mapa do celów opiniodawczych,
− Wyrys z ewidencji gruntów,
− Wypis i wyrys z mpzp,
− Warunki przyłączenia do sieci rozdzielczej EnergiaPro znak 001512/2014/P/O05R01/KS z
dnia 15.01.2014r.,
− Zapewnienie dostawy wody i określenie warunków przyłączenia do sieci wodociągowej oraz
sieci kanalizacyjnej umoŜliwiającej odbiór ścieków pismo MPWiK nr 048481/13/DR/ZJ z dnia
07.01.2014r.,
− Pismo WUOZ nr WZA.5183.5079.2013.MB z dnia 14.01.2014r.,
− Pismo Dolnośląskiej Spółki Gazownictwa znak OW-ZRP/426/PF-ZAP-300242/2014 z dnia
17.01.2014r.
3) Ogólne właściwości funkcjonalno-uŜytkowe
Zakłada się:
a. budowę budynku ZSP (parterowy z dopuszczeniem częściowej nadbudowy – co wymaga
windy) z zagospodarowaniem terenu. KaŜdy oddział szkolny i przedszkolny przewidziany
jest dla 25 uczniów,
b. obsługę szkoły przez personel dydaktyczny i pomocniczy w tym:
Personel
wychowawcy / nauczyciele
personel zarządzający
sekretarka)
i
20 osób
biurowy
(dyrektor,
3 osoby
personel kuchenny
2 osoby
4) Szczegółowe właściwości funkcjonalno – uŜytkowe
wyraŜone we wskaźnikach powierzchniowo-kubaturowych ustalone zgodnie z Polską Normą PNISO
9836:1997
„Właściwości
uŜytkowe
w
budownictwie.
Określenie
wskaźników
powierzchniowych i kubaturowych”:
A. powierzchnie uŜytkowe poszczególnych pomieszczeń wraz z określeniem ich
funkcji
przeznaczenie pomieszczeń i ich postulowana powierzchnia uŜytkowa:
Nazwa
pomieszczenia
Opis pomieszczenia,
przeznaczenie
przeznaczone dla realizacji zajęć
wychowawczo-dydaktycznych.
Sale
winny być jasne, przestrzenne,.
przeznaczone dla realizacji zadań
Sale zajęć dla dzieci wychowawczo-dydaktycznych.
sale
grup 5, 6 latków
winny być jasne, przestrzenne, bez
elementów niebezpiecznych – słupy,
itp.
Pracownia
pomieszczenie na 25 stanowisk
komputerowa
przeznaczona dla realizacji zadań
Świetlica
pozalekcyjnych
Ilość
12
Sale zajęć
Powierzchnia
uŜytkowa
(jednostkowa) [m2]
~60m2 kaŜda
4
~65m2 kaŜda
1
1
~60m2
~80m2
8
Sala rekreacyjna
/korekcyjna
Pokój wicedyrektora
szkoły
Szatnie
Pokój nauczycielski
ze stanowiskami
komputerowymi
Pokój specjalistyczny
WC dla dzieci
ćwiczenia ogólnorozwojowe
1
pomieszczenie wicedyrektora
1
przechowywanie wierzchniej odzieŜy
dla 400 dzieci, zlokalizowane w
strefie wejścia, dopuszczalne w
ciągach komunikacyjnych (we
wnękach)
przygotowanie się do zajęć
dydaktyczno-wychowawczych,
konsultacje, pomieszczenie ma łączy
funkcje szatniowe i pokoju socjalnego
zajęcia logopedyczne, pedagog
dla 400
dzieci
osobno dla chłopców i dziewczyn,
przystosowane dla uŜytkowania przez
dzieci młodsze i starsze
(zróŜnicowane wysokości zawieszenia
umywalek i misek ustępowych)
dla 400
dzieci
~20m2
wg wymogów
1
~60 m2
1
~20m2
wg wymogów
WC personelu
wg wymogów
dostępne z korytarza, dla
interesantów, w tym
osóbniepełnosprawnych
kompleks pomieszczeń, w tym:
•
rozdzielania/wydawalnia posiłków
z moŜliwością podgrzania
posiłków na urządzeniach
elektrycznych z aneksem do
podręcznego przechowywania
zapasów dobowych,
Węzeł Ŝywienia
•
zmywalnia naczyń z szafą
w systemie „catering”
przelotową do wydawalni;
zmywarką kapturową,
•
basen do wstępnego mycia
termosów z regałami na
termosy,
•
zaplecze sanitarno-szatniowe
personelu kuchennego,
•
pomieszczenie intendenta.
spoŜywanie posiłków, jadalnia do
jadalnia
wydawania posiłków w 3 cyklach –
łącznie dla ~ 400 uczniów
Pomieszczenie
kotłownia gazowa
techniczne
Schowek porządkowy do
przechowywania środków czystości w
Pomieszczenie
zespole pomieszczeń ogólnego
porządkowe
przeznaczenia i administracyjnych
(grupować w rejonie WC)
WC ogólnodostępne
Portiernia
Komunikacja, wg
potrzeb wiatrołap
~120m2
z kontrolą dostępu, oraz instalacją
ppoŜ.
wg wymogów
1
wg wymogów
1
1
przy
kaŜdym
węźle
wg wymogów
powierzchnia
normatywna
ok.3m2
1
wg potrzeb
1
wg potrzeb
Teren
Komunikacja
Plac zabaw
chodniki, drogi, zjazdy, place
zgodnie z programem Rządowym
wg potrzeb
1
„Radosna szkoła” – duŜy plac zabaw
ok. 500m2
9
B. wskaźniki powierzchniowo-kubaturowe, w tym wskaźnik określający udział
powierzchni ruchu w powierzchni netto: szkoła 16-oddziałowa:
Rodzaj powierzchni
powierzchnia
powierzchnia
powierzchnia
powierzchnia
netto
uŜytkowa
ruchu
usługowa /techniczna/
Powierzchnia
min. 2200
ok. 1700
ok. 450
50
m2
m2
m2
m2
C. określenie wielkości moŜliwych przekroczeń lub
parametrów powierzchni i kubatur lub wskaźników
wg wymogów przepisów i norm
Wskaźnik powierzchniowy do
p.c.
1
0,77
0,21
0,02
pomniejszeń
przyjętych
Zamawiający dopuszcza ±10% odchylenia parametrów powierzchni i kubatur,
warunkiem, Ŝe uzyskane powierzchnie i kubatury spełniają wymogi przepisów i norm.
pod
2. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia
Opis wymagań obejmuje:
a) cechy
obiektu
dotyczące
rozwiązań
budowlano-konstrukcyjnych
i
wskaźników
ekonomicznych,
b) warunki wykonania i odbioru dokumentacji projektowej i robót budowlanych
odpowiadających zawartości specyfikacji technicznych wykonania i odbioru robót
budowlanych.
2.1. Wymagania Zamawiającego dotyczące dokumentacji projektowej
Zakres opracowania dokumentacji projektowej winien uwzględniać:
a) Materiały przygotowawcze:
•
mapa do celów projektowych,
•
przygotowanie wniosku o środowiskowe uwarunkowania realizacji inwestycji wraz
z raportem oddziaływania na środowisko,
•
koncepcja funkcjonalno-uŜytkowa (wielowariantowa) z prezentacją multimedialną
wybranej koncepcji,
•
koncepcja zagospodarowania terenu i placu zabaw (wielowariantowa),
•
wykonanie badań geotechnicznych określających warunki gruntowo-wodne obszaru
posadowienia projektowanego budynku oraz wpływu inwestycji na tereny sąsiednie,
•
wykonanie inwentaryzacji dendrologicznej,
•
opracowanie bilansów zapotrzebowania mediów (energia, woda, gaz) odprowadzania
ścieków sanitarnych i deszczowych oraz wystąpienie i uzyskanie warunków
przyłączenia od gestorów właściwych sieci – ewentualnie weryfikacja wystąpień
dokonanych przez Zamawiającego,
•
inwentaryzacja terenu i obiektów przeznaczonych do rozbiórki,
•
rozpoznanie wszystkich sieci na terenie, z ustaleniem które są czynne i co zasilają
oraz które mogą ulec demontaŜowi jako nieczynne. Kamerowanie sieci planowanych
do pozostawienia.
b) Projekt rozbiórek
c) Projekt budowlany z zagospodarowaniem terenu, przyłączami i planem BIOZ:
•
dla budynku i terenu objętego opracowaniem,
•
dla przyłączy: wody, ks, kd, energii elektrycznej, gazu, telefoniczna.
d) Projekty wykonawcze w branŜach:
•
projekt architektoniczny z wizualizacją i kolorystyką,
•
projekt konstrukcyjny,
•
projekt instalacji sanitarnych: wody zimnej,
kanalizacji, gazowej, ppoŜ., c.w.u.
i cyrkulacja, c.o., wentylacji mechanicznej, ciepła technologicznego, deszczowej,
•
projekt technologii kuchni- catering,
•
projekt sieci i przyłączy,
10
•
projekt instalacji elektrycznych i teletechnicznych: oświetlenie ogólne, awaryjne
i ewakuacyjne, siły i gniazda wtykowe, WLZ, połączeń wyrównawczych, zasilanie
i sterowanie wentylacją, oświetlenie zewnętrzne budynku, telefoniczna, odgromowa,
sieci strukturalnej, niskoprądowa: dzwonkowa, oraz monitoring wewnętrzny i
zewnętrzny,
•
projekt kotłowni gazowej w branŜy budowlanej, elektrycznej, technologicznej
i automatyki,
•
projekt zagospodarowania terenu (zieleń i mała architektura) z uwzględnieniem placu
zabaw, miejsc postojowych, miejsca gromadzenia odpadów, ogrodzenia, komunikacji
pieszej i kołowej połączonej funkcjonalnie z istniejącymi drogami na terenie ZSP oraz
drogą publiczną, drogi p.poŜ.,
•
projekt drogowy z uzgodnieniem zjazdu na drogę publiczną i obsługi komunikacyjnej
wewnętrznej,
•
projekt odbudowy nawierzchni po robotach rozkopowych,
•
organizacja placu budowy uwzględniająca wpływy prowadzenia inwestycji, w tym robót
ziemnych na warunki gruntowo – wodne, tereny i obiekty sąsiednie,
•
projekt aranŜacji wnętrz wraz z zestawieniem wyposaŜenia w podziale na stałe
i ruchome.
e) instrukcja bezpieczeństwa poŜarowego wraz ze scenariuszem poŜarowym obiektu,
schematami ewakuacyjnymi, oznaczeniem dróg ewakuacji, wyposaŜeniem w sprzęt
i urządzenia ppoŜ. i charakterystyką energetyczną obiektu,
f) świadectwo charakterystyki energetycznej budynku (audyt energetyczny),
g) inne opracowania niezbędne do realizacji robót i zatwierdzenia dokumentacji,
w tym rozwiązania kolizji z sieciami
h) uzyskanie decyzji o pozwoleniu na budowę.
1. mapa do celów projektowych kolorowa
2. koncepcja funkcjonalno-uŜytkowa
3. koncepcja zagospodarowania placu zabaw
projekt budowlany z zagospodarowaniem terenu
4.
wraz z wizualizacjami
5. projekty wykonawcze w podziale na branŜe
6. projekt technologiczny węzła Ŝywienia
projekt aranŜacji wnętrz wraz z zestawie-niem
7.
wyposaŜenia w podziale na stałe i ruchome
instrukcja bezpieczeństwa poŜarowego wraz ze
8. scenariuszem poŜarowym obiektu (schematy
ewakuacyjne)
świadectwo charakterystyki energetycznej
9.
budynku (audyt energetyczny)
projekt odbudowy nawierzchni po robotach
10.
rozkopowych
11. projekt organizacji ruchu zastępczego
12. inne opracowania niezbędne do realizacji robót
1 egz. + wersja elektroniczna na płycie CD
3egz. + wersja elektroniczna na płycie CD
3egz. + wersja elektroniczna na płycie CD
Wykonawca robót odpowiedzialny jest za własną organizację budowy i opracowanie:
•
•
projekt organizacji ruchu zastępczego na czas budowy obiektu, zjazdu oraz przyłączy,
projekt obsługi komunikacyjnej placu budowy,
2.2. Wymagana forma i treść dokumentacji:
a)
projekt budowlany i wykonawcze naleŜy opracować zgodnie z :
Ustawą z dnia 7 lipca 1994r. Prawo budowlane (Dz.U.2013.1409 j.t. z późniejszymi
zmianami),
Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002r. nr 75
poz. 690 z późniejszymi zmianami – w tym zmiany obowiązujące od 01.01.2014r.
wprowadzone rozporządzeniem Ministra Infrastruktury z dnia 05.07.2013r.),
11
Rozporządzeniem Ministra Infrastruktury z dnia 25 kwietnia 2012r. w sprawie
szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2012r. poz. 462
z późniejszymi zmianami – w tym zmiany obowiązujące od 03.10.2013r. wprowadzone
rozporządzeniem Ministra Infrastruktury z dnia 21.06.2013r.),
Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych
wykonania i odbioru robót budowlanych oraz programu funkcjonalno – uŜytkowego
(Dz.U. z 2013r. poz. 1129 z późniejszymi zmianami),
Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Wodnej z dnia 25
kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów
(Dz.U. z 2012r., poz. 463),
Rozporządzeniem Ministra Środowiska z dnia 23 grudnia 2011r. w sprawie odpowiadać
dokumentacji hydrogeologicznej i geologiczno – inŜynierskiej (Dz.U. z 2011r. nr 291,
poz. 1714),
Rozporządzeniem Ministra Infrastruktury z dnia z dnia 23 czerwca 2003r. w sprawie
informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa
i ochrony zdrowia (Dz.U. z 2003r. nr 120, poz. 1126),
Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010r.
w sprawie ochrony przeciwpoŜarowej budynków, innych obiektów budowlanych i terenów
(Dz.U. z 2010r. nr 109, poz. 719),
Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009r.
w sprawie przeciwpoŜarowego zaopatrzenia w wodę oraz dróg poŜarowych (Dz.U.
z 2009r. nr 124, poz. 1030),
Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r.
w sprawie uzgadniania projektu budowlanego pod względem ochrony p.poŜ. (Dz.U.
z 2003r. nr 121, poz. 1137),
Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia
metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych
kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w
programie funkcjonalno – uŜytkowym (Dz.U. z 2004r. nr 130, poz. 1389),
Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008r. w sprawie
metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub
części budynku stanowiącej samodzielną całość techniczno - uŜytkową oraz sposobu
sporządzania i wzorów świadectw ich charakterystyki energetycznej (Dz.U. z 2008r. nr
201, poz. 1240 z późniejszymi zmianami – w tym zmiany obowiązujące od 12.01.2013r.
wprowadzone rozporządzeniem Ministra Infrastruktury z dnia 03.01.2013r.),
Rozporządzeniem Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie
szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego,
wzorów kart audytów, a takŜe algorytmu oceny opłacalności przedsięwzięcia
termomodernizacyjnego (Dz.U.2009.43.346),
Rozporządzeniem Ministra Gospodarki z dnia 10 sierpnia 2012 r.w sprawie
szczegółowego zakresu i sposobu sporządzania audytu efektywności energetycznej,
wzoru karty audytu efektywności energetycznej oraz metod obliczania oszczędności
energii (Dz.U.2012.962),
Rozporządzeniem Ministra Edukacji Narodowej z dnia 31 grudnia 2002r. w sprawie
bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach (Dz. U.
z 2003r., nr 6, poz. 69 z późniejszymi zmianami),
Innymi obowiązującymi przepisami.
Projekt wykonawczy naleŜy opracować z bardzo duŜym uszczegółowieniem rozwiązań,
jednoznacznym określeniem parametrów technicznych i standardów wykończenia.
Dokumentacja winna zawierać :
•
optymalne rozwiązania technologiczne, konstrukcyjne, materiałowe oraz wszystkie
niezbędne zestawienia (np. stolarki okiennej, drzwiowej, grzejników), rysunki
szczegółów i detali wraz z dokładnym opisem i podaniem wszystkich niezbędnych
parametrów pozwalających na identyfikację materiału, urządzenia,
•
rodzaj i ilość odpadów powstałych w związku z realizacją inwestycji (ilość w tonach),
•
informacje na temat zagroŜeń występujących w trakcie prowadzenia robót oraz
o konieczności opracowania planu „bioz” (art. 21 a ust. 3 prawa budowlanego),
•
analizę moŜliwości racjonalnego wykorzystania alternatywnych systemów zaopatrzenia
w energię i ciepło oraz wyboru optymalnych rozwiązań (Rozporządzenie Ministra
Infrastruktury z dnia 25 kwietnia 2012r. w sprawie szczegółowego zakresu i formy
12
projektu budowlanego - zmiany obowiązujące od 03.10.2013r. wprowadzone
rozporządzeniem Ministra Infrastruktury z dnia 21.06.2013r., podniesione w stosunku do
określonych w rozporządzeni w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie – z 05.07.2013r. minimalnych wymogów
dotyczących ochrony ciepła i energooszczędności budynków).
2.3. Wymogi Zamawiającego w zakresie opracowania dokumentacji:
a.
Wymagane jest by w ciągu 7 dni od dnia podpisania umowy odbyło się pierwsze spotkanie
robocze z Zamawiającym, do tego czasu Wykonawca ma obowiązek dokonania szczegółowej
wizji lokalnej,
b. Na etapie opracowania koncepcji i projektu - robocze konsultacje z Zamawiającym w celu
akceptacji proponowanych przez Wykonawcę rozwiązań technicznych, standardów
wykończenia,
c. Opracowanie bilansów: energetycznego, ciepła, gazu, wody ścieków sanitarnych
i deszczowych oraz przygotowanie wniosków o twp – ewentualnie weryfikacja wystąpień
dokonanych przez Zamawiającego,
d. Uzyskanie wszystkich uzgodnień wymaganych przepisami prawa, opinii i zatwierdzeń
Miejskiego Przedsiębiorstwa Wodociągów i Kanalizacji, Tauron, Zarządu Dróg i Utrzymania
Miasta (obsługa komunikacyjna budowy i organizacji ruchu zastępczego oraz docelowego,
odbudowa nawierzchni), Wydziału InŜynierii Miejskiej UM Wrocławia, Wydziału Środowiska
i Rolnictwa UM Wrocławia, Zespołu Uzgadniania Dokumentacji Projektowej, i innych
koniecznych (do obowiązków Wykonawcy będzie naleŜało równieŜ uzupełnienie i poprawienie
dokumentacji wg zaleceń Urzędu Zatwierdzającego w terminie ustalonym przez
Zamawiającego),
e. W dokumentacji naleŜy uwzględnić pełne opomiarowanie mediów, wyposaŜenie obiektu
i rozruchu urządzeń: kotłowni gazowej, stałe węzła Ŝywienia, sanitariatów, obiektu w sprzęt
ppoŜ., szatni dzieci, placu zabaw,
f. Uzyskanie wszystkich koniecznych odstępstw od obowiązujących przepisów – jeśli będą
konieczne,
g. Uzgodnienie dokumentacji przez wszystkich rzeczoznawców, w tym: bhp, ppoŜ., san-hig.,
h. Uzgodnienie projektu wykonawczego technologii węzła Ŝywienia (w skali 1:50) przez
rzeczoznawcę Sanepid,
i. Uzyskanie pozwolenia na budowę,
j. Zakres opracowania dokumentacji projektowej winien uwzględniać rozwiązania wszelkich
kolizji z sieciami,
k. Uzupełnienie i poprawienie dokumentacji wg zaleceń jednostek uzgadniających,
l. Dokumentacja powinna być wykonana w języku polskim, zgodnie z obowiązującymi
przepisami, normami, ze sztuką budowlaną oraz powinna być opatrzona klauzulą o
kompletności i przydatności z punktu widzenia celu, któremu ma słuŜyć, tj.: rozbudowy
budynku szkoły podstawowej nr 40 w ZSP nr 4 przy ulicy Sołtysowickiej 34 we Wrocławiu
wraz z wykonaniem przyłączy, ogrodzenia i zagospodarowaniem terenu,
m. Wersja elektroniczna dokumentacji musi być toŜsama z wersją drukowaną oraz umoŜliwiać
odczytanie plików w programach:
•
Adobe Reader – całość dokumentacji (*.pdf)
•
MS WORD – kompletne opisy techniczne, inwetaryzacyjne, instrukcje (*.doc, *.docx)
n. KaŜde opracowanie w wersji elektronicznej winno być umieszczone w odrębnym katalogu,
wielkość pojedynczego pliku nie moŜe przekroczyć 8MB, w nazwach plików niestosować
polskich znaków diaktrycznych
o. Projektant zobowiązany jest do wykonania projektu budowlanego i projektów wykonawczych
w oparciu o pisemne uzgodnienia z Zamawiającym
p. Uzupełnienie i poprawienie dokumentacji wg zaleceń jednostek uzgadniających.
q. Dokumentacja powinna być spójna i skoordynowana we wszystkich branŜach oraz zawierać
protokół koordynacji międzybranŜowej, podpisany przez wszystkich projektantów
branŜowych uczestniczących w realizacji zamówienia,
r. Zamawiający wymaga dokonania sprawdzenia dokumentacji przez osobę posiadającą
wymagane uprawnienia. KaŜdy egzemplarz dokumentacji ma być podpisany przez
projektanta i sprawdzającego oraz zawierać protokół koordynacji międzybranŜowej,
s. W zakresie dokumentacji wykonawczej naleŜy ująć wszystkie roboty niezbędne do
wykonawstwa robót oraz obliczenia i inne szczegółowe dane pozwalające na sprawdzenie
poprawności jej wykonania. Dokumentację naleŜy opracować w sposób czytelny, opisy
pismem maszynowym (nie dopuszcza się opisów ręcznych),
13
t.
u.
Dokumentacja podlegała będzie odbiorowi przez Zamawiającego.
Dokumentacje naleŜy złoŜyć w siedzibie Zarządu Inwestycji Miejskich w kancelarii w godz.
od 7.30 do 14.30 wraz z wykazem dokumentacji projektowej i ilością egzemplarzy, ułoŜoną
w kolejności zgodnej z wykazem.
Dodatkowe informacje:
Dodatkowy zakres do uwzględnienia w dokumentacji projektowej obejmuje:
•
opracowanie wykazu wyposaŜenia ruchomego wraz z preliminarzem kosztów.
2.4. Wymagania Zamawiającego dotyczące przygotowania terenu
W zakresie przygotowania terenu naleŜy:
a) przygotowanie dojazdu na plac budowy na podstawie uzgodnień, które Wykonawca
winien uzyskać we własnym zakresie, w razie potrzeby dostosowanie się do warunków
i zaleceń wydziału uzgadniającego Zarządu Dróg i Utrzymania Miasta,
b) zagospodarowanie placu budowy w tym: ogrodzenie, przyłączenie mediów na
podstawie uzyskanych przez Wykonawcę warunków,
c) zaplecze budowy i obsługa komunikacyjna budowy - w zakresie Wykonawcy– do
uzgodnienia z Zarządcą terenu,
d) rozbiórka istniejącego obiektu, portierni, ogrodzenia, nawierzchni z wywozem
materiałów rozbiórkowych i utylizacją,
e) likwidacja kolizji z sieciami, w tym likwidacja istniejącego oświetlenia,
f) zdjęcie darni oraz gleby urodzajnej,
g) wycinka drzew i krzewów, z zasadą minimalizowania wycinek,
h) opracowanie projektu organizacji ruchu zastępczego oraz projektu obsługi
komunikacyjnej budowy.
2.5. Wymagania Zamawiającego dotyczące architektury
a) Budynek szkolony powinien być zaprojektowany i wykonany w sposób trwały, estetyczny,
z takich materiałów i wyrobów oraz w taki sposób, aby nie stanowił zagroŜenia dla
bezpieczeństwa, higieny i zdrowia uŜytkowników i był funkcjonalny oraz ekonomiczny
w eksploatacji,
b) budynek szkolny i działka powinny stanowić funkcjonalną całość z istniejącą częścią szkoły,
c) wejścia główne i od podwórka przez wiatrołapy – zadaszone, dostępne dla osób
niepełnosprawnych,
d) wszystkie klasy powinny być dostępne z powierzchni komunikacyjnej,
e) pokój wicedyrektora naleŜy przewidzieć na parterze w pobliŜu wejścia głównego do budynku
z bezpośrednim dostępem z komunikacji,
f) w szatni dzieci naleŜy uwzględnić bezkolizyjny ruch dzieci przychodzących i wychodzących ze
szkoły – projektować jako dostępną z holu, dopuszcza się lokalizację w ciągach
komunikacyjnych – we wnękach nie zawęŜających dróg ewakuacyjnych,
g) Bryłę obiektu naleŜy wkomponować w otoczenie tak, by tworzył wraz z istniejącymi
budynkami szkoły i przedszkola funkcjonalny Zespół Szkolno-Przedszkolny,
h) Zalecany jest obiekt o jednej kondygnacji. Dopuszcza się częściową nadbudową obiektu o 1
kondygnację, wraz z doposaŜeniem w windę oraz funkcje obsługujące tę kondygnację.
Wymagane jest, by całość nowobudowana dostępna była dla osób niepełnosprawnych,
i) odwodnienie (dach, teren) odprowadzone do kanalizacji deszczowej z częściową retencją na
teren ZSP lub rowu – po uzyskaniu zgody właścicieli i pozwolenia wodno-prawnego,
j) Dla sal zajęć naleŜy przewidzieć naświetlenie od południa, południowego-wschodu lub
południowego-zachodu. Stosunek powierzchni okien do podłóg: 1:2,
k) Sala na zajęcia ruchowe – jednoprzestrzenna, (bez słupów, filarów)
l) Pokój wicedyrektora powinien być usytuowany w bezpośrednim sąsiedztwie hollu,
m) WC ogólnodostępne z wejściem z korytarza głównego/hollu – przystosowane dla osób
niepełnosprawnych,
n) Pomieszczenie intendenta moŜe być zlokalizowane w pobliŜu węzła Ŝywienia z moŜliwością
ewentualnego bezpośredniego wejścia równieŜ z zewnątrz (wejściem przewidzianym dla
węzła Ŝywienia),
o) pomieszczenie porządkowe do przechowywania środków czystości sytuować w sąsiedztwie
WC i zabezpieczyć przed dostępem dzieci,
p) Lokalizacja drzwi wejściowych do budynku szkoły oraz kształt i wymiary pomieszczeń
wejściowych powinny umoŜliwiać dogodne warunki ruchu, w tym równieŜ osobom
14
niepełnosprawnym oraz bliską komunikację z istniejącym budynkiem szkoły. Wejścia z
zewnątrz naleŜy chronić przed nadmiernym dopływem chłodnego powietrza przez
zastosowanie przedsionka - wiatrołapu, nieutrudniającego ruchu. Wejście do budynku
powinno mieć elektryczne oświetlenie zewnętrzne,
q) Kompleks pomieszczeń „kuchni cateringowej”, w tym:
− jadalnia dla 400 dzieci,
− kredens – pomieszczenie słuŜące do przygotowywania i wydawania posiłków
z moŜliwością podgrzania posiłków na urządzeniach elektrycznych oraz przechowywania
naczyń stołowych,
− zmywalnia naczyń winna być połączona z wydawalnią szafą przelotową. Zmywalnia
dostępna z powierzchni komunikacyjnej,
− spiŜarnia zapasów dobowych bezpośrednio dostępna z wydawalni,
− zaplecze sanitarno-szatniowe personelu kuchennego ze schowkiem porządkowym,
− pomieszczenie mycia wózków,
− pomieszczenie/miejsce wstępnego mycia termosów z regałami (ociekowymi z półkami
perforowanymi i odkładczymi) na termosy.
r) Usuwanie odpadków przez przejście komunikacyjne lub bezpośrednio na zewnątrz budynku
(preferowane).
2.6. Wymagania Zamawiającego dotyczące konstrukcji
a) NaleŜy stosować rozwiązania i materiały energooszczędne oraz poprawiające
akustykę wnętrz.
b) Wysokość pomieszczeń min. 3.0m,
c) Szerokość korytarzy – zgodnie z obowiązującymi przepisami,
d) W salach zajęć stosunek okien w świetle do powierzchni podłogi powinien wynosić: 1:2,
e) izolacje :
• przy doborze materiałów izolacyjnych naleŜy uwzględnić nie tylko ich cechy fizyczne
i mechaniczne (nasiąkliwość wytrzymałość), ale równieŜ opór termiczny,
• szczególnie waŜnym jest ocieplenie ścian zarówno ze względu na zapewnienie komfortu
cieplnego pomieszczeń jak i oszczędność energii
• obiekt naleŜy zabezpieczyć przed szkodliwym oddziaływaniem kondensacji pary wodnej
wewnątrz przegród budowlanych,
• paroizolacja powinna być wykonana wyłączanie z materiałów odpornych na korozję
biologiczną,
• materiały nasiąkliwe oraz pochodzenia organicznego moŜna stosować wyłącznie do
ustrojów wentylowanych pozwalającymi na otrzymanie w długim okresie eksploatacji
odpowiedniej wilgotności tych materiałów,
• zabezpieczyć przepony izolujące od pęknięć nad dylatacjami,
• do izolacji pomieszczeń mokrych mogą być stosowane materiały odporne na procesy
korozji biologicznej, nienasiąkliwe oraz przenoszące napręŜenia rozciągające, które mogą
wystąpić przy odkształceniach konstrukcji budynku,
• materiały zastosowane do izolacji cieplnych wbudować w stanie powietrznosuchym,
• przestrzeń między stropem a połacią dachu naleŜy skutecznie zabezpieczyć przed
niekorzystnym wpływem warunków atmosferycznych,
• stropy, ściany, drzwi, okna naleŜy stosować o zgodnych z normą parametrach
akustycznych.
f)
g)
h)
i)
Dach: płaski, dostosowany wyglądem do zabudowy
Ściany i stropy: stosować rozwiązania i materiały poprawiające akustykę wnętrz,
Przegrody i okna mają zapewniać wymaganą przepisami izolacyjność cieplną
Określa się wymagane współczynniki przenikania ciepła (nie mniejsze niŜ wymagane), wg
zmian obowiązujących od 1 stycznia 2017r. tj. załącznik nr 2 „Wymagania izolacyjności
cieplnej i inne wymagania związane z oszczędnością energii” do Rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny
odpowiadać budynki i ich usytuowanie (Dz.U. z 2002r. nr 75 poz. 690 z późniejszymi
zmianami – w tym zmiany obowiązujące od 01.01.2014r.)
dla ścian zewnętrznych przy ti ≥ 16oC: U= 0,23 W/m2K,
- dla okien przy ti ≥ 16oC: : U= 1,1 W/m2K,
- dla drzwi zewnętrznych: : U= 1,5 W/m2K.
UWAGA:
15
•
Wszystkie zastosowane materiały muszą być bezpieczne dla dzieci, posiadać atest
higieniczny i być dopuszczone do stosowania w budynkach szkolnych.
2.7. Wymagania Zamawiającego dotyczące instalacji sanitarnych
A) STANDARD WYKOŃCZENIA:
•
Wentylacja:
wentylacja mechaniczna nawiewno-wywiewna z odzyskiem, w oddzielnych układach dla
pomieszczeń sanitarnych, dydaktycznych, komunikacji, jadalni, węzła Ŝywienia.
•
w instalacji zasilającej nagrzewnice central wentylacyjnych jako czynnik stosować glikol
•
instalacje prowadzić w stropie podwieszonym, przy ścianach.
•
Kanalizacja deszczowa: zaleca się odprowadzenie zewnętrzne grawitacyjne,
•
Instalacja c.o.:
rury ze stali zaciskowej, stali spawanej, PE,
sposób prowadzenia rur: poziomy w podwieszonym stropie oraz piony z podejściami do
grzejników, automatyczne odpowietrzniki nie zabudowane, ewentualnie podejścia
z rozdzielaczy c.o. do poszczególnych grzejników,
grzejniki płytowe z zaworem termostatycznym i zaworem odcinającym powrót,
obudowane demontowalnymi osłonami z płyt np. MDF, sklejki, o obłym kształcie,
z otworami zapewniającymi cyrkulację ciepła oraz dostęp do obsługi głowicy
i zaworu odpowietrzającego, bezpiecznymi dla dzieci
•
Instalacja wody zimnej, ciepłej i cyrkulacji c.w.u.
rury ze stali ocynk, stal zaciskowa lub PE
piony główne w stropie podwieszanym, piony w szachcie, podejście pod przybory w
ścianie lub posadzce.
•
Sieci zewnętrzne
Kanalizacja sanitarna i deszczowa, na terenie szkoły: stosować rury PVC lite, PE,
wodociąg: rury z PE
Kanalizacja deszczowa: zaleca się odprowadzenie zewnętrzne grawitacyjne,
Przyłącza wod-kan wg wymogów MPWiK.
•
Separatory tłuszczu ks technologicznej umieścić na zewnątrz, z dojazdem dla pojazdów typu
„WUKO”.
•
Instalacje ukryte (w bruzdach, obudowach), zabezpieczone przed działaniem szkodliwych
warunków.
•
instalacja ppoŜ. zgodna z obowiązującymi przepisami
UWAGI:
1. Po zakończeniu robót wymaga się czyszczenia i kamerowanie istniejących
i nowowykonanych sieci zewnętrznych, przyłączy i instalacji wewnętrznych
w budynku. Z kamerowania przedłoŜyć Zamawiającemu film na CD lub DVD.
Czyszczenie i kamerowanie istniejących sieci, przyłączy kanalizacyjnych
dotyczy obszaru zainwestowania.
2. Wymagane jest bezwzględnie uzgodnienie kolorystyki z Zamawiającym.
3. Wszystkie zastosowane materiały i urządzenia muszą być bezpieczne dla dzieci, posiadać
atest higieniczny i być dopuszczone do stosowania w budynkach szkolnych.
B) WYMAGANE INSTALACJE SANITARNE W POMIESZCZENIACH:
Nazwa pomieszczenia
Sala zajęć
logopeda, psycholog
Jadalnia
Catering
Opis pomieszczenia
instalacja c.o. z grzejnikami z zaworami odcinającymi
i termostatycznymi, wentylacja mechaniczna, instalacja wod.kan., c.w.u, umywalka ceramiczna z pólnogą, syfonem i baterią
mieszaczową czasową stojącą
np. instalacja c.o. z grzejnikami z zaworami odcinającymi
i termostatycznymi, wentylacja mechaniczna, instalacja wodno –
kanalizacyjna, c.w.u.
i termostatycznymi, wentylacja mechaniczna
i termostatycznymi, wentylacja mechaniczna, , instalacja wodno
– kanalizacyjna z podłogową kratką ściekową ze stali
16
nierdzewnej.
Sala rekreacyjna
/korekcyjna, świetlica
Szatnie
WC dla dzieci/uczniów
WC personelu/
WC ogólnodostępne
pokój nauczycielski
wice dyrektor
Pomieszczenie techniczne –
kotłownia gazowa
instalacje c.o. z grzejnikami z zaworami odcinającymi
i termostatycznymi, wentylacyjna mechaniczna
i termostatycznymi, wentylacyjna mechaniczna, instalacja wodno
– kanalizacyjna, c.w.u, umywalki z półnogą, mieszacze centralne,
baterie czasowe.
i termostatycznymi, wentylacyjna mechaniczna, instalacja wodno
– kanalizacyjna, c.w.u.
i termostatycznymi, wentylacja mechaniczna, wod.- kan, c.w.u.
Wg wymogów
instalacja wodno – kanalizacyjna, c.w.u.
Wiatrołap
nie dotyczy
Portiernia
i termostatycznymi.
i termostatycznymi, wentylacja mechaniczna, instalacja
hydrantowa.
Holl/Komunikacja
2.8. Wymagania Zamawiającego dotyczące instalacji elektrycznych
•
•
•
•
•
•
•
•
•
•
•
•
•
Projektowane instalacje elektryczne i teletechniczne powinny spełniać wymogi
zawarte w Specyfikacji Technicznej Wykonania i Odbioru: budowa LAN
w budynkach Urzędu Miasta Wrocławia ver. 2.0, a w szczególności:
− sieć strukturalna zachowująca kat. 6 + lub wyŜszą,
− punkt elektryczno-logiczny: ZPK = 3 x RJ45 + 2 x 230 V.
Sieci telekomunikacyjne łączące nowoprojektowany obiekt z istniejącą infrastrukturą (łącza
światłowodowe).
Oprawy oświetleniowe:
− naleŜy stosować oprawy rastrowe z kompensacją,
− w pomieszczeniach socjalnych (sanitariaty, schowki porządkowe itp.) stosować oprawy z
indywidualnym czujnikiem ruchu,
− naleŜy minimalizować ilość rodzajów opraw w obiekcie, max. 5 rodzajów.
Oświetlenie awaryjne (ewakuacyjne): stosować lampy 3 godz., LED z monitorowaniem,
Zoptymalizowane sterowanie oświetleniem ciągów komunikacyjnych, sprowadzone do
jednego punktu, np. portierni lub innego pomieszczenia z kontrolą dostępu.
Punkt dystrybucyjny wyposaŜony w komplet urządzeń dystrybucyjnych (bez urządzeń
aktywnych).
NaleŜy lokalizować szafę monitoringu i punkt sieci strukturalnej w jednym pomieszczeniu.
Budowa sieci strukturalnej z wydzieloną instalacją zasilającą sprzęt komputerowy.
NaleŜy stosować gniazda wtykowe z protekcją.
Prowadzenie instalacji komputerowej podtynkowo, ciągi główne – podstropowo.
W rozdzielnicy głównej naleŜy przewidzieć miejsce na zabudowę baterii kondensatorów.
Monitoring wewnętrzny:
− kamery naleŜy przewidzieć w pomieszczeniach ogólnych: szatnie oraz korytarze,
− rejestrator cyfrowy oraz monitor naleŜy umieścić w pomieszczeniu Vicedyrektora Szkoły,
Monitoring zewnętrzny:
17
•
•
•
•
•
− kamery naleŜy umieścić na elewacji budynku w takich miejscach, aby monitorowały
otoczenie (wejścia do budynku) i były umieszczone na wysokości uniemoŜliwiającej ich
dewastację,
Parametry techniczne urządzeń do monitoringu:
− rejestrator:
- pełna obsługa wszystkich kamer IP,
- podgląd obrazu w rozdzielczości 1280x720p HDMI, lub VGA,
- rejestracja w rozdzielczości min. 1,3 Mpix,
- zapis wizji z prędkością do 30 kl./sek dla kaŜdego kanału,
- kompresja video H.264,
- obsługa wewnętrzna dysku HDD SATA – minimalny czas zapisu 7 dni,
- urządzenie podpięte do internetu,
- wyjście video VGA,
- oprogramowanie umoŜliwiające obsługę wszystkich zainstalowanych kamer, które
powinno umoŜliwiać dostęp do obrazu z kamer z poziomu strony WWW,
-system powinien umoŜliwić przesyłanie sygnału monitoringu do sieci UM Wrocławia;
transmisja do sieci UM Wrocławia –1 Gb- z obiektu
Monitor:
− LCD 21’’, wej. HDMI lub VGA, podłączony do rejestratora
kamery wewnętrzne:
− obiektyw zmienno-ogniskowy o rozdzielczości od 1,3 Mpix,
− obraz powinien być rejestrowany w rejestratorze sieciowym,
− wyposaŜone w oświetlenie podczerwieni
− typu dzień/noc,
− umoŜliwiająca uzyskanie formatu obrazu 16:9,
Kamery zewnętrzne:
− parametry techniczne jak dla kamer wewnętrznych lecz dostosowane do warunków
zewnętrznych,
− zintegrowane o klasie szczelności IP65,
Zasilanie :
− kamery z zasilaczy buforowych z podtrzymaniem do 2 h,
− rejestrator z UPS z podtrzymaniem do 2 h,
− UPS winien:
• zabezpieczać pracę kamer oraz rejestratora przez 2 godziny,
• posiadać moduł komunikacyjny TCP/IP zapewniający zdalną kontrolę stanu.
UWAGA: Wszystkie zastosowane materiały i urządzenia muszą być bezpieczne dla
dzieci, posiadać atest higieniczny i być dopuszczone do stosowania w budynkach
szkolnych.
B) WYMAGANE INSTALACJE W POMIESZCZENIACH:
Nazwa pomieszczenia
Sala zajęć
logopeda, psycholog
Jadalnia
Catering
Sala rekreacyjna
/korekcyjna, świetlica
Opis pomieszczenia
instalacja elektryczna z osprzętem, w szczególności: instalacja
gniazd wtykowych, oświetlenia ogólnego, w tym tablicy,
sterowania wentylacją mechaniczną, sieć strukturalna z
wydzieloną instalacją zasilania sprzętu komputerowego dla 1
stanowiska
np. instalacja elektryczna z osprzętem, w szczególności: instalacja
gniazd wtykowych, oświetlenia ogólnego, sterowania wentylacją
mechaniczną, sieć strukturalna z wydzieloną instalacją zasilania
sprzętu komputerowego dla 1 stanowiska
mechaniczną
mechaniczną, siła, komputerowa dla 1 stanowiska - intedent
mechaniczną,
18
Szatnie
WC personelu/
WC ogólnodostępne
pokój nauczycielski,
wice dyrektor
kotłownia gazowa
Wiatrołap
Portiernia
Holl/Komunikacja
mechaniczną, monitoring
mechaniczną
mechaniczną,
mechaniczną, sieć strukturalna z wydzieloną instalacją zasilania
sprzętu komputerowego, punkt odbioru monitoringu (pokój
wicedyrektora).
Wg wymogów, doposaŜona w instalacje umoŜliwiające zdalne
monitorowanie pracy kotłów
gniazd wtykowych, oświetlenia ogólnego.
gniazd wtykowych, oświetlenia ogólnego, monitoring
instalacja elektryczna z osprzętem, w szczególności: oświetlenia
ogólnego, gniazda wtykowe, punkt odbioru monitoringu,
urządzenia instalacji dzwonkowej
mechaniczną, monitoring, instalacja dzwonkowa, oświetlenie
awaryjne
2.9. Wymagania Zamawiającego dotyczące standardu wykończenia pomieszczeń.
naleŜy stosować rozwiązania i materiały energooszczędne oraz poprawiające
akustykę wnętrz.
schody zewnętrzne: płyty granitowe płomieniowane lub płytki schodowe betonowe
z górną warstwą z piasku kwarcowego (antypoślizgowe),
schody wewnętrzne: płytki „gres” z rozwiązaniami systemowymi dla schodów,
balustrady zewnętrzne: stal nierdzewna,
balustrady wewnętrzne: stal malowana proszkowo,
wycieraczki zewnętrzne, wewnętrzne: systemowe, wbudowane w posadzce, zewnętrzna
z odbiorem wody.
Stropy: w salach lekcyjnych, sali do ćwiczeń, pokoju nauczycielskim i korytarzach
przewidzieć wykończenie tłumiące dźwięki, poprawiające akustykę.
podłogi:
•
sale lekcyjne, pomieszczenia biurowe, jadalnia, portiernia:
wykładzina PCV homogeniczna o grubości min. 3,0 mm, pokryta warstwą
ochronną; odporność na ścieranie wg normy EN 649 – Grupa P; odporność na
wgniecenie wg normy EN – 685 < 0,1 mm; odporność ogniowa wg normy DIN
4102 – B1; klasa uŜytkowa wg normy EN 685 – 34; klasa twardości - K5;
właściwości antypoślizgowe wg normy DIN 51 130
– R 9, R11; gwarancja –
min. 5 lat),
wywinięte 15 cm na ścianę,
•
komunikacja,
pomieszczenia
mokre
(sanitariaty,
pomieszczenia
porządkowe, catering:
podłogi ceramiczne – płytki gres (nasiąkliwość <0,5%; ścieralność wgłębna
max.175m3; odporność na plamienie - min. Klasa 4. twardość płytek wg skali
Mosha – min. klasy 7; właściwości antypoślizgowe: R9, R10, R11, Klasa A, B w
zaleŜności od charakteru pomieszczeń),
cokolik wysokości 10cm,
ściany wewnętrzne:
•
pomieszczenia mokre (sanitariaty, pomieszczenia porządkowe itp.):
19
•
•
ceramiczne płytki (gat. I) do górnej krawędzi drzwi, na kleju wodoodpornym,
wykończenie glazury listwami, naroŜniki wewnętrzne i zewnętrzne wyoblone.
pozostałe pomieszczenia:
tynki – cementowo-wapienne, wykończenie gruboziarniste,
w przypadku płyt g-k - stosowanie tapet włóknowo - szklanych do malowania,
lamperie: w salach zajęć do wys. 1,6 m, w ciągach komunikacyjnych 2,0 m,
malowane farbą olejną matową,
powyŜej lamperii malowane farbą emulsyjną,
pomieszczenia biurowe - malowanie ścian farbami emulsyjnymi,
„fartuch” ceramiczny w obrębie zlewozmywaków i umywalek.
Ściany zewnętrzne:
do 2,0 m wysokości elewacji: płyty kompozytowe, tynk Ŝywiczny lub płytki
klinkierowe (okładziny ceramiczne),
powyŜej 2,0 m – tynk strukturalny
Sufity: malowane farbą emulsyjną. Tam, gdzie sufity akustyczne (zgodnie z zaleceniami
producenta)
Okna, drzwi i przegrody mają zapewniąć wymaganą przepisami od stycznia 2017r.
izolacyjność cieplną.
drzwi wewnętrzne płytowe, pełne, do sal lekcyjnych wzmocnione o podwyŜszonej
izolacyjności akustycznej, wyposaŜone w 1 zamek.
drzwi zewnętrzne: aluminiowe, malowane proszkowo, wyposaŜone w samozamykacz i 2
zamki, współczynnik przenikania ciepła przy ti ≥ 16oC: U= 1,5 W/m2K.
stolarka okienna: okna rozwierno - uchylne, z PCV z rozszczelnieniem, profile min. 5–
komorowe, wyposaŜone w okucia i szyby antywłamaniowe, współczynnik przenikania ciepła
przy ti ≥ 16oC: U= 1,1 W/m2K.
parapety zewnętrzne z blachy stalowej ocynkowanej, malowanej proszkowo,
wewnętrzne z MDF.
drzwi do WC z wentylacją, do kabin ustępowych zamknięcie – blokada,
armatura:
ceramiczne miski ustępowe wiszące i pisuary ceramiczne na przycisk
ceramiczne umywalki z półnogą (w tym umywalka dla niepełnosprawnych),
baterie umywalkowe stojące, czasowe, z mieszaczem centralnym dla
poszczególnych łazienek i zaworami odcinającymi,
wielkość przyrządów oraz wysokość montaŜu naleŜy dostosowanych do wieku
dzieci,
w sanitariatach dla uczniów naleŜy montować baterie umywalkowe stojące,
czasowe - Ŝywotności baterii min. 500 000 cykli z mieszaczem centralnym
montowanym na ścianie w szafce metalowej na klucz, wyposaŜone w zwory
odcinające, zwrotne i filtry oraz regulator temperatury,
w salach lekcyjnych i pomieszczeniach socjalnych stosować baterie stojące
mieszaczowe.
UWAGA:
Wymagane jest bezwzględnie uzgodnienie kolorystyki wnętrz i elewacji
z Zamawiającym
Wszystkie zastosowane materiały i urządzenia muszą być bezpieczne dla dzieci, posiadać
atest higieniczny i być dopuszczone do stosowania w budynkach szkolnych.
B) WYMAGANE WYPOSAśENIE W POMIESZCZENIACH:
Nazwa pomieszczenia
Opis wymaganego wyposaŜenia
Sale dydaktyczne
rolety wewnętrzne, tablica interaktywna (biała, sucho ścieralno –
magnetyczna), osłony grzejnikowe demontowalne z otworami
zapewniającymi cyrkulację ciepła, umywalki z półnogą
Szafki systemowe, ławeczki, osłony grzejnikowe demontowalne z
otworami zapewniającymi cyrkulację ciepła
•
zmywarka kapturowa z wyparzaniem, dozownikiem środka
myjącego i płuczącego oraz cyklem samoczyszczenia,
•
szafa przelotowa ze stali nierdzewnej wbudowana (nie
dopuszcza się prześwitów i szafy na nóŜkach),
Szatnie dzieci
Catering
20
•
•
•
•
•
•
•
Świetlica
Jadalnia
WC personelu kuchennego
oraz pomieszczenie socjalne
Sala rekreacyjna /korekcyjna
WC personelu
stół do pracy z 2 komorami zlewozmywaka i ociekaczem- ze
stali nierdzewnej
zlewozmywak kuchenny z szafką ze stali nierdzewnej,
basen do mycia termosów i garnków z baterią i wyjmowaną
wylewką (na przedłuŜce) ze stali nierdzewnej ,
szafa chłodnicza podblatowa 60x60,
szafa chłodnicza poj. ok. 600l,
szafki wiszące z półką ze stali nierdzewnej,
regał odkładczy na termosy z perforowanymi półkami ze
stali nierdzewnej,
podest na termosy ze stali nierdzewnej,
kuchenka elektryczna z piekarnikiem,
okap z łapaczem tłuszczu i oświetleniem,
2 stoły kelnerskie z 2 półkami kaŜdy.
•
•
•
•
oraz
•
umywalka ceramiczna z baterią stojącą -do mycia rąk
•
w razie potrzeby zabudowanie tyłów urządzeń,
•
pojemniki na odpady ze stali nierdzewnej,
podłogowa kratka ściekowa ze stali nierdzewnej, kran ze złączką
(instalacja ciepłej i zimnej wody)- mycie wózka.
WyposaŜenie
technologiczne:
ze
stali
nierdzewnej,
w zabudowie ciągłej, w tym: stoły ze stali nierdzewnej do pracy z
powierzchnią odkładczą, z półkami zamykanymi drzwiami
suwanymi.
Okna wyposaŜyć w siatki przeciw owadom.
rolety wewnętrzne, osłony grzejnikowe demontowalne
z otworami zapewniającymi cyrkulację ciepła
Jadalnia: rolety wewnętrzne, okna wyposaŜone
w siatki ochronne przed owadami, osłony grzejnikowe
demontowalne z otworami zapewniającymi cyrkulację ciepła
miska ustępowa wisząca, montowana na stelaŜu, z przyciskiem
dwudzielnym, umywalka z pólnogą, baterią mieszaczową,
stojącą, zawór czerpalny ze złączką do węŜa (zimna i ciepła
woda), podłogowa kratka ściekowa ze stali nierdzewnej, lustro,
pojemnik na papier toaletowy, dozownik mydła naścienny,
dozownik ręczników papierowych, osłony grzejnikowe
demontowalne z otworami zapewniającymi cyrkulację ciepła,
2 szafki ubraniowe 2-dzielne.
rolety wewnętrzne, osłony grzejnikowe demontowalne z
otworami
zapewniającymi
cyrkulację
ciepła,
drabinki
gimnastyczne z drewna wysokości 2,5m montowane na całej
długości ściany, mocowane do ściany, lustra montowane na 1
krótszej ścianie wys. do 1,5m
kabiny systemowe, miski ustępowe wiszące i pisuary, montowane
na stelaŜu z przyciskiem dwudzielnym, umywalki z pólnogą,
montowane na ścianie z syfonem, baterią stojącą, czasową z
mieszaczem centralnym montowanym na ścianie w skrzynce
metalowej na klucz, wyposaŜonym w zwory odcinające, zwrotne i
filtry oraz regulator temperatury, zawór czerpalny ze złączką do
węŜa (ciepła i zimna woda), podłogowa kratka ściekowa ze stali
nierdzewnej, lustro, pojemnik na papier toaletowy, dozownik
mydła naścienny, dozownik ręczników papierowych, osłony
grzejnikowe
demontowalne
z
otworami
zapewniającymi
cyrkulację ciepła
dwudzielnym, umywalka
z pólnogą,
baterią mieszaczową,
stojącą, zawór czerpalny ze złączką do węŜa (zimna i ciepła
woda), podłogowa kratka ściekowa ze stali nierdzewnej, lustro,
pojemnik na papier toaletowy, dozownik mydła naścienny,
dozownik
ręczników
papierowych,
osłony
grzejnikowe
demontowalne z otworami zapewniającymi cyrkulację ciepła
21
WC ogólnodostępne
w tym dla osób
niepełnosprawnych
kotłownia gazowa
hol/komunikacja/wiatrołap/
portiernia
dwudzielnym, umywalka, baterią mieszaczową, stojącą, zawór
czerpalny ze złączką do węŜa (zimna i ciepła woda), podłogowa
kratka ściekowa ze stali nierdzewnej, lustro zawieszone uchylone
pod kątem, pojemnik na papier toaletowy, dozownik mydła
naścienny,
dozownik
ręczników
papierowych,
poręcz
umywalkowa, prosta i uchwyt uchylny na stelaŜu, osłony
grzejnikowe
demontowalne
z
otworami
zapewniającymi
cyrkulację ciepła
Wg przepisów
zlewozmywak jednokomorowy z baterią i syfonem, zawór
czerpalny ze złączką do węŜa (zimna i ciepła woda), podłogowa
kratka ściekowa ze stali nierdzewnej.
sprzęt gaśniczy, oznakowanie ewakuacyjne, osłony grzejnikowe
demontowalne z otworami zapewniającymi cyrkulację ciepła,
wycieraczka
systemowa
wbudowana
w
posadzkę
(dla
wiatrołapu), dzwonki.
2.10. Wymagania zamawiającego dotyczące zagospodarowania terenu:
a) Na terenie zlokalizować śmietnik w obudowie zadaszonej – za przedszkolem kontenerowym,
b) Włączenie do odbiornika kanalizacji deszczowej, instalacji odwadniającej dach oraz teren,
c) Wykonanie oświetlenia zewnętrznego na obiekcie, zewnętrzny monitoring wejść,
d) Urządzenia małej architektury: stojaki na rowery, kosze na śmieci, ławki, szafka elektryczna,
wyposaŜenie placu zabaw, ogrodzenie,
e) NaleŜy urządzić zieleń - przy doborze roślin unikać gatunków, które mogą być szkodliwe dla
zdrowia dzieci.
f) Obiekt w całości naleŜy przystosować dla niepełnosprawnych – bez barier
architektonicznych,
g) roboty przygotowawcze i rozbiórkowe:
− rozbiórka budynku (pustostanu), portierni, istniejących nawierzchni, ogrodzenia,
− wycinka drzew i krzewów, przycięcie gałęzi drzew – w razie kolizji, koniecznych cięć
sanitarnych i kompozycyjnych (minimalizować wycinki),
− wyrównanie i uporządkowanie terenu,
− wykonanie nasadzeń rekompensujących wycinkę drzew i krzewów,
− po rozbiórce portierni załoŜenie trawnika.
2.11. Wymagania zamawiającego dotyczące ciągów komunikacyjnych, zjazdu, miejsc
postojowych, placu manewrowego i drogi ppoŜ.:
a) przygotowanie podłoŜa i wykonanie nawierzchni dróg:
− wyrównanie terenu, wyznaczenie terenu pod budowę ciągów komunikacyjnych,
− wykonanie koryta,
− doprowadzenie podłoŜa gruntowego pod konstrukcję drogi do grupy nośności G1,
− wykonanie podbudowy z kruszywa łamanego 0/31,5 mm,
− ułoŜenie nawierzchni drogi, chodników, placów, miejsc postojowych, zjazdu z kostki
betonowej brukowej gr. 8cm,
− ułoŜenie obramowania z krawęŜnika/obrzeŜa betonowego na ławie betonowej
z betonu C12/15,
− regulacja wysokościowa urządzeń infrastruktury podziemnej w pasie budowanych
ciągów,
b) wywóz i utylizacja odpadów oraz ziemi wraz z jego posegregowaniem,
c) oznakowanie pionowe i poziome drogi, miejsc postojowych, zjazdu, placu manewrowego
oraz ewentualne urządzenia bezpieczeństwa ruchu.
2.12. Wymagania zamawiającego dotyczące placu zabaw:
a) Plac zabaw naleŜy wykonać z wydzieleniem strefy do zabaw i ćwiczeń ruchowych, strefy
komunikacyjnej i strefy zielonej – całkowita pow. ok. 500m2,
− strefa do zabaw i ćwiczeń ruchowych o powierzchni ok. 240 m2, na której
zostanie zainstalowany sprzęt rekreacyjny, pokrytej nawierzchnią bezpieczną,
22
−
−
syntetyczną poliuretanową - EPDM, w kolorze pomarańczowym w odcieniu
zbliŜonym do PANTONE: 152 C, RAL: 2011 – Tieforange, zgodną z Polskimi
Normami, amortyzującą upadek dziecka z wysokości od 1,50 m. do 2,50 m.
Nawierzchnie naleŜy układać na podbudowie z kruszywa naturalnego,
stabilizowanego mechanicznie. W celu ułatwienia spływu wód opadowych naleŜy
zastosować na nawierzchni spadek min. 1 %. W przypadku występowania pod
projektowaną nawierzchnią gruntów gliniastych, naleŜy dodatkowo zastosować
warstwę odsączającą.
strefa komunikacyjna (ścieŜka) o powierzchni ok. 50 m2 o nawierzchni z
kostki betonowej brukowej. Nawierzchnię ścieŜki naleŜy ograniczyć obrzeŜem
betonowym na pograniczu z nawierzchnią trawiastą. W celu ułatwienia spływu
wód opadowych naleŜy zastosować spadek poprzeczny wynoszący min. 2 %.
strefa zielona pod trawniki i obsadzenia roślinnością średnią (krzewy liściaste
i iglaste) i wysoką (drzewa liściaste i iglaste) o powierzchni ok. 210 m2- nie
dopuszcza się nasadzeń roślinnością niebezpieczną tj. trującą, ostrą czy kłującą.
Nawierzchnia zieleńców powinna być wyprofilowana ze spadkiem od 1 – 3 %,
ułatwiającym powierzchniowy spływ wody. Cały teren przeznaczony pod strefę
zieloną winien być uzupełniony wierzchnią warstwą trawy z rolki.
b) Wszystkie nawierzchnie wyposaŜenia placów zabaw powinny być przepuszczalne, bez
konieczności stosowania odwodnień skanalizowanych oraz naleŜy je realizować zgodnie z
wymogami normy PN-EN 1177 ”Nawierzchnie placów zabaw amortyzujące upadki”.
c)
plac zabaw wyposaŜony w urządzenia zabawowe typu:
− wielofunkcyjny zestaw urządzeń składający się z min. 12 elementów
funkcyjnych,
− sprawnościowa ściana wspinaczkowa w sześciokącie lub czworoboku,
− huśtawka podwójna huśtawka bądź dwuosobowa wahadłowa „waŜka” –
3szt.,
− pomost ruchomy bądź równowaŜnia ruchoma,
− linearium.
d) Przygotowanie terenu budowy: zdjęcie darni oraz ziemi urodzajnej na pow. ok. 500 m2,
ułoŜenie nowych obrzeŜy betonowych na ławie betonowej C12/15 z oporem, stanowiących
obramowanie nawierzchni strefy zabaw i ćwiczeń, komunikacyjnej oraz zieleni. ObrzeŜa
placu zabaw powinny być pokryte nawierzchnią poliuretanową EPDM gr. 15 mm.
e) wykonanie ogrodzenia placu zabaw wraz z furtka dostosowaną do wysokości ogrodzenia.
f)
wykonanie nawierzchni bezpiecznej pod strefę zabaw i ćwiczeń:
− warstwa odsączająca piaskowa
− podbudowa z kruszywa łamanego
− warstwa nawierzchni nośnej bezpiecznej gumowej
− nawierzchnia bezpieczna syntetyczna poliuretanowa EPDM amortyzująca upadek dziecka
z wysokości od 1,50 m do 2,50 m, przepuszczalna dla wody ze spadkiem min. 1% w
tym:
• warstwa nawierzchni nośnej bezpiecznej gumowej o grubości wymaganej do określonego
bezpiecznego upadku danego urządzenia
• warstwa uŜytkowa EPDM
− mechaniczne zagęszczenie poszczególnych warstw podbudowy
g) wykonanie nawierzchni pod strefę komunikacyjną
a) warstwa odsączająca piaskowa/ewentualna stabilizacja cementem,
b) podbudowa z kruszywa łamanego,
c) nawierzchnia z kostki betonowej brukowej gr. 8cm,
d) mechaniczne zagęszczenie poszczególnych warstw podbudowy.
h) wykonanie nawierzchni pod strefę zieloną
e) warstwa humusu,
f) powierzchniowa warstwa trawy z rolki.
i)
Architektura
− Nawierzchnia pod strefę zabaw i ćwiczeń:
23
Nawierzchnia w strefie zabaw i ćwiczeń powinna być nawierzchnią bezpieczną syntetyczną,
poliuretanową - EPDM, amortyzującej upadek dziecka z wysokości od 1,50 m. do 2,50 m,
przepuszczalnej dla wody oraz spadkiem min. 1%, stosowaną na place zabaw, odpowiadająca
normie PN-EN 1177.
−
Nawierzchnia pod strefę zabaw i ćwiczeń:
• Wytrzymałość na rozciąganie • WydłuŜenie względne przy zerwaniu • Mrozoodporność oceniona zmianą masy • Odporność na starzenie w stopniach skali szarej • Współczynnik tarcia kinetycznego w stanie suchym • Współczynnik tarcia kinetycznego w stanie mokrym -
≥ 0,6 Mpa
≥ 50%
≤ 0,80 %
4-5
≥ 0,30
≥ 0,25
j) Ogrodzenie placu zabaw:
Ogrodzenie stalowe systemowe o wys. 1,40 m wraz z montaŜem furtki wejściowej systemowej
o szer. ≥ 1,2 m.
k) Roślinność w strefie komunikacyjnej, zielonej:
− warstwa humusu gr. 10 cm,
− powierzchniowa warstwa trawy z rolki.
Uwaga:
Prace
związane
z
układaniem
nawierzchni
naleŜy
prowadzić
w temperaturach 7 - 30°C. Podbudowa powinna być równa, czysta i nie pyląca,
wolna od spękań i zabrudzeń.
l)
Wymagane wyposaŜenie placu zabaw:
−
urządzenia zabawowe:
•
wielofunkcyjny zestaw urządzeń składający się z min. 12 elementów funkcyjnych
(przykładowy)
•
sprawnościowa
(przykładowa)
ściana
wspinaczkowa
w
sześcioboku
bądź
czworoboku
24
•
równowaŜnia ruchoma bądź pomost ruchomy (przykładowa)
•
huśtawka dwuosobowa
(przykładowa)
•
linarium (przykładowe)
wahadłowa
„waŜka”
bądź
huśtawka
podwójna
25
Urządzenia powinny być dobrane w zaleŜności od uwarunkowań terenowych, zachowując
bezpieczne strefy pomiędzy urządzeniami określonymi przez producenta.
Wszystkie urządzenia zabawowe zastosowane na placu zabaw powinny:
• być dostosowane dla potrzeb dzieci w wieku od 5 do 12 lat,
• posiadać wysokość swobodnego upadku wynoszącą od 1,50 m do 2,50 m,
• być wykonane zgodnie z wymogami normy PN-EN 1176 „WyposaŜenie placów zabaw i
wymagania bezpieczeństwa”,
• posiadać co najmniej 5-letni okres gwarancji,
• być wykonane z bezpiecznych i trwałych materiałów,
• być zgodne z Polskimi Normami oraz z warunkami bezpieczeństwa określonymi w
szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w
sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i
placówkach.
m) tabliczki informujące (przy kaŜdym urządzeniu) o sposobie wykorzystania danego elementu
wyposaŜenia i przestrzegania zasad bezpiecznego uŜytkowania.
n) 2 kosze na śmieci
o) tablica informacyjna oraz jej wyposaŜenie w regulamin określający zasady i warunki
korzystania z placu zabaw
p) Opis materiałów urządzeń zabawowych
Drewno
Drewno o wymiarach 90x90mm (+/- 10 mm) wykonane z drewna uzyskiwanego z cięcia
krzyŜowego, bezrdzeniowego, profilowanego czterostronnie, o zaokrąglonych rogach lub drewno
klejone o wymiarach 90mm x 90mm (+/- 10 mm), profilowane czterostronnie o zaokrąglonych
rogach.
Ochrona drewna
W celu zabezpieczenia drewna naleŜy poddać je procesowi impregnacji metodą ciśnieniowo –
próŜniową z zastosowaniem środka konserwującego.
Kolorowe elementy
Daszki, bariery wykonane z tworzywa sztucznego typu HPL lub tworzywo sztuczne HDPE.
Elementy metalowe
Płaskowniki, rury, ceowniki oraz profile zamknięte wykonane ze stali węglowej i zabezpieczone
przed korozją przez ocynkowanie dodatkowo malowane proszkowo.
Elementy z tworzyw sztucznych
Elementy plastikowe wykonane z poliwęglanu lub polipropylenu, tzw. HDPE.
Betonowanie w podłoŜu
Do mocowania w podłoŜu urządzeń zastosować stalowe, ocynkowane kotwy podnoszące drewno
o ok. 100 mm ponad poziom gruntu w celu dodatkowego zabezpieczenia przed wilgocią. Stopy
osadzić za pomocą betonu klasy C12/15.
Liny
Liny wykonane z polipropylenu, wzmocnionego rdzeniem stalowym. Liny zakończone
aluminiowymi kauszami i dokręcanymi do konstrukcji drewnianej.
Uwaga:
Zamieszczone proponowane urządzenia mają charakter poglądowy. Dopuszcza się
w uzgodnieniu z Zamawiającym zastosowanie urządzeń i materiałów równowaŜnych,
posiadających jednak właściwości i funkcje nie gorsze od tych, przedstawionych
w programie.
2.13. Wymagania zamawiającego dotyczące ogrodzenia:
a) Rozbiórka istniejącego ogrodzenia dł. ok. 130m z wykorzystaniem ogrodzenia systemowego
do ponownego wbudowania,
b) Teren powinien być ogrodzony i zabezpieczony przed dostępem osób niepowołanych (nie
wolno na nim umieszczać, ostro zakończonych elementów). Ogrodzenie z bramą wjazdową,
przesuwną, sterowaną elektrycznie (80 pilotów) umoŜliwiającą przejazd samochodu p.poŜ
oraz śmieciarek i furtkami - nie mogą otwierać się na zewnątrz działki i mieć progów
utrudniających wjazd osób niepełnosprawnych na wózkach inwalidzkich,
c) ogrodzenie zewnętrzne długości ok. 400m o wysokości nie mniejszej niŜ 1,80m w granicach
prawnych działki po śladzie istniejącego ogrodzenia: systemowe panelowe z bramą
wjazdową przesuwną w ogrodzeniu frontowym i furtkami wejściowymi wraz z robotami
przygotowawczymi – lokalizacja zgodnie z załącznikiem graficznym,
26
d) ogrodzenie placu zabaw: stalowe systemowe o wys. 1,4 m wraz z montaŜem furtki
wejściowej systemowej o szer. ≥ 1,2 m o wysokości dostosowanej do wysokości ogrodzenia
otwieranej i zamykanej ręcznie,
e) demontaŜ istniejącej podmurówki, ogrodzenia, bram i furtek, wywóz i utylizacja elementów
z rozbiórki (wokół terenu oraz na terenie zainwestowania),
f) Ogrodzenie powinno posiadać n/w parametry:
− ogrodzenie panelowe,
− panel ogrodzeniowy podwójnie zgrzewany 2D, z prętów stalowych ocynkowanych ogniowo i
powlekanych poliestrowo, kolor dostosowany do ogrodzenia istniejącego terenu ZSP nr 4
(wygląd i kolorystyka), szerokość panela 2,5 m, od góry i od dołu zamknięty prętami
stalowymi poziomymi min. ø 6 mm,
− pręt pionowy co najmniej ø 5 mm,
− dwa pręty poziome co najmniej ø 6 mm,
− wielkość oczek 50x200 mm,
− słupki systemowe o wymiarach 40x60/2 mm (profil zamknięty) z daszkiem/zatyczką,
stalowe, ocynkowane ogniowo i malowane proszkowo farbą poliestrową, kolor niebieski RAL
5010, w rozstawie właściwym dla modułu systemowego, posadowione na fundamentach z
betonu B15 o wymiarach 30x30x60 cm (moŜliwe wykorzystanie fundamentów
prefabrykowanych); otwory pod słupki o średnicy 40 cm i głębokości 0,6 m poniŜej terenu,
− panele systemowe mocowane na obejmy systemowe oraz śruby zrywalne.
− cokół betonowy prefabrykowany systemowy
− fundamenty pod słupki z betonu B15 o wymiarach 40x40x60 cm (moŜliwe wykorzystanie
fundamentów prefabrykowanych),
g) brama przesuwna w ogrodzeniu frontowym, dopasowana do wysokości ogrodzenia, światło
wjazdu min. 4m, sterowana elektrycznie (80 pilotów) o parametrach:
• wypełnienie bramy: panel ogrodzeniowy o parametrach jak dla ogrodzenia,
h) furtki wejściowe – ok. 3 szt. o wymiarach szer. 1,2m, kompletna, wysokość dopasowana do
wysokości ogrodzenia:
• wypełnienie: panel ogrodzeniowy o parametrach materiałowych jak dla ww.
ogrodzenia.
2.14. Wymagania zamawiającego dotyczące zieleni i nasadzeń:
TERENY ZIELONE
a) ziemia rodzima w zakresie do ponownego wbudowania - powinna być zdjęta przed
rozpoczęciem robót budowlanych i zmagazynowana w pryzmach nie przekraczających 2 m
wysokości;
b) ziemia pozyskana w innym miejscu i dostarczona na plac budowy - nie moŜe być
zagruzowana, przerośnięta korzeniami, zasolona lub zanieczyszczona chemicznie i powinna
posiadać moŜliwość zapewnienia niezbędnych do rozwoju składników mineralnych
poszczególnym gatunkom roślin
c) teren pod trawniki musi być oczyszczony z gruzu i zanieczyszczeń, teren powinien być
wyrównany i splantowany,
d) ziemia urodzajna gr. 20cm powinna być rozścielona równą warstwą i wymieszana
z kompostem, nawozami mineralnymi oraz starannie wyrównana,
e) gotowa mieszanka traw powinna mieć oznaczony procentowy skład gatunkowy, klasę,
numer normy wg której została wyprodukowana oraz zdolność kiełkowania,
f) na terenie płaskim nasiona traw wysiewane są w ilości od 1 do 4 kg na 100 m2
g) przed siewem nasion trawy ziemię naleŜy wałować wałem gładkim, a potem wałem kolczatką lub zagrabić,
h) przykrycie nasion - przez przemieszanie z ziemią grabiami lub wałem kolczatką,
i) termin wysiewu – najlepszy to kwiecień-maj oraz od końca października do końca września;
przy sprzyjających warunkach atmosferycznych zakładanie trawników moŜna realizować w
innych okresach.
j) Zabiegi pielęgnacyjne: koszenie, podlewanie, nawoŜenie, odchwaszczanie.
k) pierwsze koszenie powinno być przeprowadzone, gdy trawa osiągnie wysokość około 10 cm
i wykonane na wysokość 4-5 cm,
l) następne koszenia powinny się odbywać w takich odstępach czasu, aby wysokość trawy
przed
kolejnym
koszeniem
nie
przekraczała
wysokości
10
do
12
cm
i wykonane na wysokość 5-7 cm,
m) Tereny zielone uznaje się za gotowe do odbioru po pełnym wzejściu trawy oraz
przeprowadzeniu min. drugiego koszenia.
27
NASADZENIA
a) dostarczone sadzonki powinny być zdrowe, bez oznak chorób, uszkodzeń i deformacji,
1 klasy, proste.
b) materiał roślinny powinien być właściwie oznaczony, tzn. musi być zaopatrzony
w etykiety, na których podana będzie co najmniej nazwa łacińska, forma wzrostu, wysokość
pnia, numer normy jeŜeli jest wymagana.
c) sadzonki drzew i krzewów powinny być prawidłowo uformowane z zachowaniem pokroju
charakterystycznego dla gatunku i odmiany: bryła korzeniowa powinna być prawidłowo
uformowana i nie uszkodzona, system korzeniowy powinien być skupiony i prawidłowo
rozwinięty, pędy boczne korony drzewa powinny być równomiernie rozmieszczone, nie
powinny posiadać oznak uszkodzeń mechanicznych (złamań, otarć), objawów będących
skutkiem niewłaściwego nawoŜenia i agrotechniki,
d) naleŜy stosować nasadzenia:
•
drzew: obwód pnia 16 – 25 cm na wysokości 1m, średnica bryły korzeniowej
min. 60 cm, korzenie dobrze wykształcone,
•
krzewów: wysokość rośliny min. 50cm, średnica bryły korzeniowej: nie mniejsza
niŜ 55-65 cm, wolne od wad.
e) pora sadzenia – jesień lub wiosna, w przypadku roślin produkowanych
w pojemnikach dopuszcza się okres zimy pod warunkiem wystąpienia sprzyjających
warunkach pogodowych, gwarantujących prawidłowe przeprowadzenie prac,
f) dołki pod drzewa i krzewy powinny mieć wielkość wskazaną w dokumentacji projektowej i
zaprawione ziemią urodzajną,
g) roślina wyprodukowana w pojemniku powinna zostać wysadzona na głębokość na jakiej rosła
w pojemniku, natomiast inne powinny zostać posadzone na głębokości 2-4 cm poniŜej
poziomu wzrostu w szkółce,
h) korzenie złamane i uszkodzone naleŜy przed sadzeniem przyciąć,
i) przy sadzeniu drzew formy piennej naleŜy przed sadzeniem wbić w dno dołu drewniany
palik,
j) korzenie roślin naleŜy starannie obsypać ziemią urodzajną, a następnie prawidłowo ubić,
uformować wklęsłą misę i podlać,
k) drzewa formy piennej naleŜy przywiązać do palika tuŜ pod koroną,
l) wysokość palika wbitego w grunt powinna być równa wysokości pnia posadzonego drzewa,
m) pnącza naleŜy sadzić po przygotowaniu terenu tj. po rozłoŜeniu warstwy ziemi urodzajnej
n) zabiegi pielęgnacyjne: podlewanie, odchwaszczanie, nawoŜenie, usuwanie odrostów
korzeniowych, inne niezbędne.
2.15. Warunki realizacji robót:
1. Wykonawca moŜe przystąpić do robót budowlano-montaŜowych po przekazaniu
Zamawiającemu dokumentacji projektowej, uznaniu jej przez Zamawiającego za
zgodną z zapisami SIWZ i umownymi oraz przekazaniu Zamawiającemu decyzji
o pozwoleniu na budowę,
2. Roboty będą wykonywane na czynnym obiekcie szkolnym ZSP nr 4 w trakcie roku szkolnego,
z wyjątkiem przerw wakacyjnych, ferii. Wykonawca ma obowiązek w taki sposób realizować
roboty, by nie zakłócić funkcjonowania Placówki. Roboty uciąŜliwe, głośne itp. naleŜy
prowadzić w godzinach popołudniowych lub w okresie wolnym od zajęć.
3. Roboty będą prowadzone zgodnie z opracowaną dokumentacją projektową.
4. Wykonawca robót jest odpowiedzialny za jakość wykonywanych robót oraz zgodność
wykonania
z
dokumentacją
projektową,
zaleceniami
nadzoru
inwestorskiego,
obowiązującymi normami, warunkami technicznymi wykonania robót budowlanomontaŜowych oraz wiedzą techniczną.
5. Wykonawca ma obowiązek zorganizować i przeprowadzić roboty w sposób bezpieczny, nie
stwarzający zagroŜenia dla osób przebywających na terenie inwestycji. Szczególnie jest
odpowiedzialny za:
a) sporządzenie i przedłoŜenie Zamawiającemu przed rozpoczęciem robót, „plan
bezpieczeństwa i ochrony zdrowia” (art. 21 ust. 3 prawa budowlanego), tablicy
informacyjnej i ogłoszenia zawierającego dane dotyczące bezpieczeństwa i ochrony
zdrowia (art.45 ust.4 prawa budowlanego) – jeden egzemplarz planu „bioz” naleŜy
przekazać Zamawiającemu,
b) Wykonawca jako wytwórca odpadów w rozumieniu art. 3 ust. 1 pkt. 32 ustawy z dnia
14.12.2012 r. o odpadach (Dz. U. z 2013 r. poz. 21) ma obowiązek zagospodarowania
powstałych podczas realizacji zadania odpadów zgodnie z ustawą z dnia 27.04.2001 r.
28
Prawo ochrony środowiska (Dz. U. z 2008 r. Nr 25, poz. 150 z późniejszymi zmianami)
oraz zgłoszenie informacji o wytwarzanych odpadach i sposobie ich zagospodarowania do
Wydziału
Środowiska i Rolnictwa Urzędu Miejskiego Wrocławia z przesłaniem do
wiadomości Zamawiającemu.
c) prowadzenie robót budowlanych zgodnie z wymogami rozporządzenia Ministra
Infrastruktury w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlano-montaŜowych i rozbiórkowych (Dz.U. Nr 47 z 2003r).
d) wygrodzenie terenu, zabezpieczenie przed hałasem, kurzem.
6. Do zakresu obowiązków Wykonawcy przedmiotu zamówienia w ramach ceny ryczałtowej
wchodzić będzie równieŜ :
a) zorganizowanie i zagospodarowanie placu budowy wraz z zapleczem budowy
w tym wystąpienie o warunki przyłączenia dla placu budowy, warunki obsługi
komunikacyjnej placu budowy, ponoszenie kosztów zuŜycia wody, zrzutu ścieków, kosztów
energii i ogrzewania dla potrzeb budowy itp.,
b) wykonanie obsługi geotechnicznej i geodezyjnej, w tym:
•
wyznaczenie lokalizacji, współrzędnych punktów głównych oraz reperów,
•
wykonanie geodezyjnej inwentaryzacji powykonawczej i przekazanie jej Zamawiającemu
w 3 egzemplarzach dla kaŜdej branŜy oddzielnie. W branŜy drogowej wymagane jest by
pomiar powykonawczy przedstawić na całych sekcjach mapy zasadniczej w formacie A1,
•
opracowanie
wykazu
zmian
gruntowych
i
dokonanie
zgłoszenia
zmian
w Ośrodku Dokumentacji Geodezyjno – Kartograficznej oraz uzyskanie mapy z ODGK
potwierdzającej wprowadzenie zmian (pomiarów powykonawczych),
•
Wykonanie niezbędnych prób, badań, uzgodnień nadzorów i odbiorów z uŜytkownikami
infrastruktury.
c) Wykonawca powiadomi Zamawiającego oraz wszystkich uŜytkowników obiektów
i gestorów sieci na piśmie o terminie rozpoczęcia prac i ich zakończenia z 14-dniowym
wyprzedzeniem, celem inwentaryzacji istniejącej sieci i armatury, oceny stanu technicznego
infrastruktury, sprawdzenia szczelności sieci, nadzór nad prowadzonymi robotami,
uczestnictwa w odbiorach i komisyjnej kontroli sieci i armatury.
d) powiadomienie WUOZ o terminie rozpoczęcia i zakończenia prac ziemnych z 7-dniowym
wyprzedzeniem, celem dokonania inspekcji konserwatorskiej,
e) natychmiastowe usunięcie w sposób docelowy wszelkich szkód i awarii spowodowanych
przez Wykonawcę w trakcie realizacji robót,
f) w miejscach zbliŜeń i skrzyŜowań z innymi instalacjami/sieciami prowadzenie prac
bez uŜycia sprzętu mechanicznego z zachowaniem odpowiedniej ostroŜności.
g) utrzymanie w czystości kół pojazdów wyjeŜdŜających z placu budowy na ulicę,
h) przy realizacji robót naleŜy przestrzegać warunków zawartych w niezbędnych uzgodnieniach,
i) Roboty prowadzone w obrębie kabli elektroenergetycznych prowadzić pod nadzorem Rejonu
Energetycznego,
j) ochrona drzewostanu, roboty ziemne prowadzone w pobliŜu drzew i krzewów naleŜy
prowadzić ręcznie bez uŜycia sprzętu mechanicznego nie uszkadzając systemów
korzeniowych,
k) opracowanie i zatwierdzenie w Zarządzie Dróg i Utrzymania Miasta projektu obsługi
komunikacyjnej budowy
l) przed rozpoczęciem robót :
•
zabezpieczenie, wygrodzenie terenu przed dostępem osób trzecich,
•
nadzór nad mieniem i ubezpieczenie budowy,
•
pomiar z natury wszystkich elementów wymagających pomiaru dla potrzeb prawidłowej
realizacji inwestycji – w szczególności dla potrzeb zamówienia elementów wymagających
wykonania z dostosowaniem do istniejących gabarytów,
•
sprawdzenie poprawności przebiegu granic ogrodzeń posesji,
•
zapewnienie awaryjnego dojazdu w miarę postępu robót,
•
zabezpieczenie wykopów zgodnie z obowiązującymi przepisami,
m)
utrzymanie porządku w trakcie realizacji robot, systematyczne porządkowanie miejsc
wykonywania prac, demontaŜ obiektów tymczasowych oraz uporządkowanie terenu po
zakończeniu robót.
n)
doprowadzenie armatury nadziemnej istniejącego uzbrojenia podziemnego do niwelety
nowoprojektowanych nawierzchni,
o)
opracowanie inwentaryzacji powykonawczej, odbiorowej i przekazanie jej Zamawiającemu
w 3 egzemplarzach,
29
p)
q)
r)
s)
t)
u)
v)
w)
x)
y)
czynny udział w odbiorach przez słuŜby zewnętrzne, tj. przez StraŜ PoŜarną, Państwową
Inspekcję Pracy, Sanepid, Urząd Dozoru Technicznego i Państwową Inspekcję Ochrony
Środowiska,
wykonania niezbędnych prób, badań uzgodnień, nadzorów i odbiorów, w tym m.in.:
• roboty budowlane
− pomiar stęŜenia substancji szkodliwych,
− pomiar droŜności przewodów wentylacyjnych i kominowych,
− pomiar akustyczności pomieszczeń (sale lekcyjne, korytarze)
• roboty elektryczne
− pomiar natęŜenia oświetlenia pomieszczeń,
− pomiar ciągłości połączeń wyrównawczych,
− pomiar skuteczności ochrony przeciwporaŜeniowej,
− pomiary rezystancji izolacji, uziemień ochronnych i roboczych,
• roboty instalacji sanitarnych
− próby ciśnieniowe instalacji wody (na zimno i na gorąco),
− badania fizykochemiczne i bakteriologiczne wody,
− próby szczelności kanalizacji sanitarnej,
− pomiary wydajności i ciśnienia w zaworach hydrantowych,
− pomiar skuteczności wentylacji i pomiaru hałasu,
• przeprowadzenie odbiorów przez UDT i uzyskanie stosownych decyzji UDT, jak równieŜ zrealizowanie
uwag i zaleceń UDT dotyczących:
− central wentylacyjnych, kotłowni gazowej, windy w przypadku częściowej nadbudowy
wykonawca ma obowiązek po zakończeniu robót oczyścić i wykonać kamerowanie istniejących
i nowowykonanych sieci zewnętrznych, przyłączy i instalacji wewnętrznych w budynku.
Z kamerowania przedłoŜyć Zamawiającemu film na CD lub DVD. Czyszczenie i kamerowanie
istniejących sieci, przyłączy kanalizacyjnych dotyczy obszaru zainwestowania.
skompletowanie i przekazanie Zamawiającemu operatu kolaudacyjnego oraz świadectwa
energetycznego obiektu w 2 egz. .
uzyskanie świadectwa charakterystyki energetycznej obiektu i przekazanie Zamawiającemu.
czynne uczestnictwo w odbiorach końcowych z udziałem słuŜb:
•
Państwowej Inspekcji Sanitarnej,
•
Państwowej Inspekcji Pracy,
•
Państwowej StraŜy PoŜarnej
skompletowanie i przekazanie właścicielowi lub zarządcy obiektu za pośrednictwem Inwestora
dokumentacji budowy i dokumentacji powykonawcze, jak i podlegające przekazaniu inne
dokumenty i decyzje dotyczące obiektu, a takŜe, w razie potrzeby, instrukcje obsługi i
eksploatacji: obiektu, instalacji i urządzeń związanych z tym obiektem (art.60. Prawa
Budowlanego).
Wykonawca ma obowiązek unieszkodliwienia powstałych odpadów, jako wytwórca tych
odpadów w rozumieniu art. 3 ust. 3 pkt 22 ustawy o odpadach (Dz.U. Nr 62, poz.628
z późniejszymi zmianami). Wykonawca ma obowiązek uwzględniać koszt składowania,
wywozu i utylizacji odpadów w cenie ryczałtowej. Ilość oraz miejsce wywozu odpadów naleŜy
zgłosić odpowiednim organom, do wiadomości ZIM.
Wykonawca jest odpowiedzialny za jakość wykonywanych robót oraz zgodność wykonania
z dokumentacją przetargową, zaleceniami nadzoru inwestorskiego, obowiązującymi
normami, warunkami technicznymi wykonania robót budowlano-montaŜowych oraz
sztuką budowlana. Do wbudowania mogą być uŜyte materiały i urządzenia nowe,
odpowiadające wymogom dokumentacji projektowej, ponadto:
− oznakowane CE, co oznacza, Ŝe dokonano oceny ich zgodności z normą zharmonizowaną
albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną państwa
członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną
przez Komisję Europejską za zgodną z wymaganiami podstawowymi,
− umieszczone w określonym przez Komisję Europejską wykazie wyrobów mających
niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał
deklarację zgodności z uznanymi regułami sztuki budowlanej,
− oznakowane z zastrzeŜeniem art. 5 ust. 4 ustawy z dnia 16 kwietnia 2004r. o wyrobach
budowlanych, znakiem budowlanym, którego wzór określa załącznik nr 1 do niniejszej
ustawy.
Przed dokonaniem zamówienia materiałów do wbudowania i wykończeniowych Wykonawca ma
obowiązek przedstawić Zamawiającemu i uŜytkownikowi propozycje materiałowe i próbki
kolorystyczne celem akceptacji.
30
z)
Przed dokonaniem zamówienia materiałów wykończeniowych, drzwi i okien oraz malowaniem
ścian i elewacji, Wykonawca ma obowiązek dokonać pomiarów otworów okiennych,
drzwiowych i innych elementów do wbudowania i przedstawić Zamawiającemu propozycje
(próbek) materiałów, kolorów itp. celem akceptacji - nie dopuszcza się odmierzania z
rysunków.
aa) Zamawiający zapewni pełnienie nadzoru inwestorskiego.
bb) Nie dopuszcza się moŜliwości złoŜenia oferty przewidującej odmienny sposób wykonania
przedmiotu zamówienia niŜ określony w dokumentacji przetargowej.
cc) Zamawiający ponosi koszt opłaty administracyjnej i ochrony środowiskowej z tytułu zgody na
wycinkę drzew.
dd) Inwestycja nie jest zwolniona z opłat za zajęcia pasa drogowego. Koszt opłaty obciąŜa
Wykonawcę.
ee) Za zajęcie pasa drogowego bez zezwolenia zarządcy drogi (w obszarze i terminie
wykraczającym poza postanowienia umowne) zarządca drogi wymierzy w drodze decyzji
administracyjnej karę pienięŜną (art. 40 ustawy z dnia 21.03.1985r. o drogach publicznych Dz. U. z 2007 r. Nr 19, poz. 115 z późniejszymi zmianami).
2.15. Wymagania Zamawiającego w zakresie odbiorów:
a)
odbiór dokumentacji projektowej:
dokumentacja projektowa będzie uznana za wykonaną zgodnie z zamówieniem po
przekazaniu Zamawiającemu dokumentacji budowlano-wykonawczej opracowanej zgodnie
z wymogami danych do SIWZ, jej sprawdzeniu i uznaniu za wykonaną poprawnie oraz po
uzyskaniu z WAiB pozwolenia na budowę i jego doręczeniu Zamawiającemu.
b)
odbiór robót budowlanych:
częściowy:
- odbiór robót zanikających i ulegających zakryciu, z niezbędna dokumentacją
laboratoryjną i pomiarową
- po zakończeniu elementów stanowiących przedmiot zamówienia, na podstawie
protokołów odbioru robót,
końcowy:
− Wykonawca jest obowiązany zgłosić na piśmie Zamawiającemu fakt wykonania
przedmiotu umowy i gotowości do odbioru. Wraz ze zgłoszeniem Wykonawca
zobowiązany jest przedłoŜyć Zamawiającemu wszystkie dokumenty potrzebne do
odbioru końcowego umoŜliwiające ocenę prawidłowego wykonania przedmiotu umowy,
w szczególności: dziennik budowy, protokoły badań, sprawdzeń i odbiorów, pozytywne
odbiory końcowe przez słuŜby zewnętrzne, umoŜliwiające ocenę prawidłowego
wykonania przedmiotu umowy. Skutki zaniechania tego obowiązku lub opóźnień w
zgłoszeniu będą obciąŜać Wykonawcę.
− Zamawiający wyznaczy termin odbioru i powoła komisję odbiorową w ciągu 10 dni od
daty zgłoszenia gotowości do odbioru. Z czynności odbioru spisany będzie protokół
odbioru końcowego zwierający wszelkie dokonane w trakcie odbioru ustalenia, jak teŜ
terminy wyznaczone na usunięcie ewentualnych wad stwierdzonych przy odbiorze,
podpisany przez uczestników odbioru.
− W wypadku stwierdzenia w toku odbioru wad przedmiotu Umowy nadających się do
usunięcia, Wykonawca zobowiązany jest do ich usunięcia w terminie wyznaczonym
przez Zamawiającego oraz do zawiadomienia o powyŜszym Zamawiającego.
− Zamawiający odmówi odbioru, jeŜeli przedmiot Umowy nie został w całości wykonany
lub ma wady uniemoŜliwiające jego uŜytkowanie zgodnie z Umową.
− W razie odebrania przedmiotu Umowy z zastrzeŜeniem co do stwierdzonych przy
odbiorze wad lub stwierdzenia tych wad w okresie rękojmi Zamawiający moŜe:
a) Ŝądać usunięcia tych wad – jeŜeli wady nadają się do usunięcia – wyznaczając
pisemnie Wykonawcy odpowiedni termin,
b) obniŜyć
wynagrodzenie,
jeŜeli
wady
usunąć
się
nie
dadzą
lub
z okoliczności wynika, Ŝe Wykonawca nie zdoła ich usunąć w czasie
odpowiednim lub gdy Wykonawca nie usunął wad w wyznaczonym przez
Zamawiającego terminie – a wady są nieistotne,
c) odstąpić od Umowy, jeŜeli wady usunąć się nie dadzą lub z okoliczności
wynika, Ŝe Wykonawca nie zdoła ich usunąć w czasie odpowiednim lub gdy
Wykonawca nie usunął wad w wyznaczonym przez Zamawiającego terminie –
a wady są istotne.
− W przypadku gdy Wykonawca odmówi usunięcia wad lub nie usunie ich
w terminie wyznaczonym przez Zamawiającego lub z okoliczności wynika, iŜ nie zdoła
31
III.
ich usunąć w tym terminie, Zamawiający ma prawo zlecić usunięcie tych wad osobie
trzeciej na koszt i ryzyko Wykonawcy oraz potrącić koszty zastępczego usunięcia wad
z wynagrodzenia Wykonawcy lub zabezpieczenia naleŜytego wykonania Umowy, na co
Wykonawca wyraŜa zgodę.
Po zakończeniu robót wymaga się czyszczenia i kamerowanie istniejących
i nowowykonanych sieci zewnętrznych, przyłączy i instalacji wewnętrznych
w budynku. Z kamerowania przedłoŜyć Zamawiającemu film na CD lub DVD.
Czyszczenie i kamerowanie istniejących sieci, przyłączy kanalizacyjnych
dotyczy obszaru zainwestowania.
Tereny zielone uznaje się za gotowe do odbioru po pełnym wzejściu trawy oraz
przeprowadzeniu drugiego koszenia.
badania odbiorowe:
Zamawiający ustala następujące rodzaje odbiorów:
- odbiór robót zanikających i ulegających zakryciu,
- odbiór częściowy,
- odbiór końcowy,
- odbiór po okresie rękojmi,
- odbiór ostateczny tj. po okresie gwarancyjnym
Część informacyjna programu funkcjonalno-uŜytkowego
1. UŜyte w dokumentacji przetargowej nazwy własne urządzeń i materiałów określają
jedynie minimalne oczekiwane parametry jakościowe oraz wymagany standard
i wygląd. Mogą być zastąpione przez inne równowaŜne, z tym, Ŝe obowiązek
udowodnienia równowaŜności naleŜy do Wykonawcy.
2. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia
budowlanego
Projekt budowlany i wykonawcze naleŜy opracować zgodnie z :
1) Ustawą z dnia 7 lipca 1994r. Prawo budowlane (Dz.U.2013.1409 j.t. z późniejszymi
zmianami),
2) Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie
warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z
2002r. nr 75 poz. 690 z późniejszymi zmianami – zm. 2014.01.01),
3) Rozporządzeniem Ministra Infrastruktury z dnia 25 kwietnia 2012r. w sprawie
szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2012r. poz. 462
z późniejszymi zmianami),
4) Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004r. w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych
wykonania i odbioru robót budowlanych oraz programu funkcjonalno – uŜytkowego
(Dz.U. z 2013r. poz. 1129 z późniejszymi zmianami),
5) Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Wodnej z dnia 25
kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia
obiektów (Dz.U. z 2012r., poz. 463),
6) Rozporządzeniem Ministra Środowiska z dnia 23 grudnia 2011r. w sprawie odpowiadać
dokumentacji hydrogeologicznej i geologiczno – inŜynierskiej (Dz.U. z 2011r. nr 291,
poz. 1714),
7) Rozporządzeniem Ministra Infrastruktury z dnia z dnia 23 czerwca 2003r. w sprawie
informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa
i ochrony zdrowia (Dz.U. z 2003r. nr 120, poz. 1126),
8) Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca
2010r. w sprawie ochrony przeciwpoŜarowej budynków, innych obiektów budowlanych
i terenów (Dz.U. z 2010r. nr 109, poz. 719),
9) Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009r.
w sprawie przeciwpoŜarowego zaopatrzenia w wodę oraz dróg poŜarowych (Dz.U.
z 2009r. nr 124, poz. 1030),
10) Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca
2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony p.poŜ.
(Dz.U.
z 2003r. nr 121, poz. 1137),
32
11) Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004r. w sprawie określenia
metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych
kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych
w programie funkcjonalno – uŜytkowym (Dz.U. z 2004r. nr 130, poz. 1389)
12) Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008r. w sprawie
metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego
lub części budynku stanowiącej samodzielną całość techniczno - uŜytkową oraz
sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej (Dz.U. z
2008r. nr 201, poz. 1240 z późniejszymi zmianami - 2013.01.12 zm.)
13) Rozporządzeniem Ministra Edukacji Narodowej z dnia 31 grudnia 2002r. w sprawie
bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach (Dz. U.
z 2003r., nr 6, poz. 69 z późniejszymi zmianami)
14) Innymi obowiązującymi przepisami.
3. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót
budowlanych (załączono wersję elektroniczną):
a)
b)
c)
d)
mapa do celów opiniodawczych,
mapa ewidencji gruntów,
wypis i wyrys z mpzp - http://uchwaly.um.wroc.pl/uchwaly_ numer.aspx,
Warunki przyłączenia do sieci rozdzielczej EnergiaPro znak 001512/2014/P/O05R01/KS z
dnia 15.01.2014r.,
e) Zapewnienie dostawy wody i określenie warunków przyłączenia do sieci wodociągowej
oraz sieci kanalizacyjnej umoŜliwiającej odbiór ścieków pismo MPWiK nr
048481/13/DR/ZJ z dnia 07.01.2014r.,
f) Pismo WUOZ nr WZA.5183.5079.2013.MB z dnia 14.01.2014r.,
g) Pismo Dolnośląskiej Spółki Gazownictwa znak OW-ZRP/426/PF-ZAP-300242/2014 z dnia
17.01.2014r.
h) Specyfikacja techniczna wydana przez ZDiUM na wykonanie i konserwację oznakowania
pionowego i wybranych urządzeń bezpieczeństwa drogowego
i) Specyfikacja techniczna budowy LAN w budynkach Urzędu Miasta Wrocławia Ver. 2.0,
kat. 6,
j) Specyfikacja techniczna wydana przez MPWiK - Opis technologii kartowania branŜowej
sieci wodociągowej i kanalizacyjnej dla MPWiK we Wrocławiu
k) Specyfikacja techniczna wydana przez MPWiK - Wytyczne projektowania i budowy.
Warunki, standardy, wymagania. Miejskie sieci, urządzenia i przyłącz wodociągowe
i kanalizacyjne.
l) Ekspertyza techniczna z sierpnia 1999r. opracowana przez dr inŜ. Jerzego Hołę
nieczynnego budynku na terenie ZSP nr 4 – jako materiał poglądowy.
Opracowała: Joanna Pisarska
33

20140211030812Zalacznik_A_-_Program_Funkcjonalno

Transkrypt

Podobne dokumenty

pobierz stronę jako plik pdf - Urząd Statystyczny we Wrocławiu

Informacja o danych zamieszczonych w ogłoszeniu

Zalacznik nr 1 do SIWZ Opis Przedmiotu Zamowienia

Inżynier robót elektrycznych

OGÓLNA CHARAKTERYSTYKA OBIEKTU I ROBÓT BUDOWLANYCH

Strona 1 z 2 Druk od: 17.01.2012r. AB-08(Zał.1)

Uczestnicy konkursu fotograficznego „Gra kolorów”

Inżynier elektryk - DLJM System

(telefon) (należy tu określić rodzaj obiektu, zakres i sposób

Ogłoszenie ogrodzenie meteo Łódź 29.02.2012
