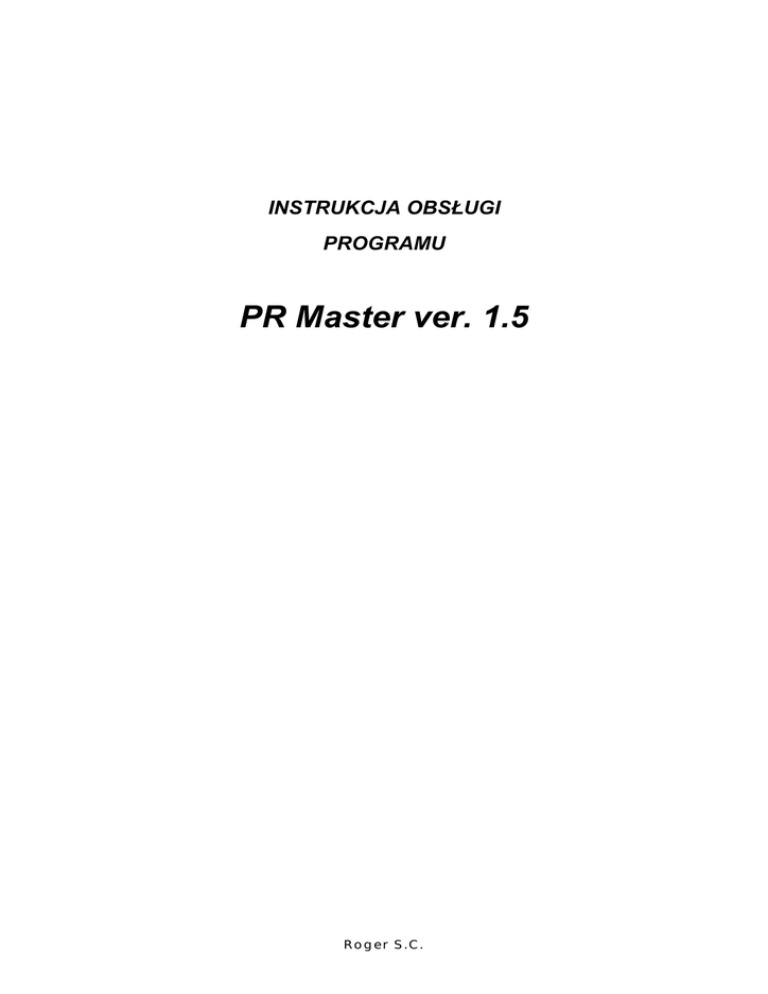

PR Master ver. 1.5

INSTRUKCJA OBSŁUGI
PROGRAMU
PR Master ver. 1.5
Roger S.C.
PR Master 1.5
-2-
01-02-15
Przeznaczenie programu PR Master
Program PR Master jest aplikacją funkcjonującą w środowisku systemu operacyjnego
Microsoft Windows 95/98. W trybie OFF-LINE program ten służy do przygotowywania i transmisji
ustawień do kontrolerów serii PRxx1 natomiast w trybie ON-LINE umożliwia zarządzanie systemem
kontroli dostępu złożonym z mak. 31 kontrolerów serii PR.
Wykorzystanie programu PR Master daje następujące korzyści:
-
zarządzanie bazą danych o użytkownikach systemu,
obsługa wielu baz danych z poziomu jednej instalacji programu,
możliwość zdalnego programowania kontrolerów,
możliwość podziału użytkowników na grupy i przydzielenia im zmiennych w czasie stref
dostępu,
generowania raportów dla programów kadrowo-płacowych (RCP),
możliwość zdalnego sterowania stanem OTWARTE/ZAMKNIĘTE kontrolerów w sposób
interaktywny lub według tygodniowego kalendarza,
zdalne otwieranie drzwi na polecenie operatora programu,
możliwość nadzorowania na ekranie komputera przebiegu pracy systemu,
automatyczny zapis przebiegu pracy systemu na dysku.
Pogram PR Master steruje magistralą komunikacyjną systemu PR za pośrednictwem układu interfejsu
UT-2 produkcji Roger.
Kontrolery serii PR mogą funkcjonować w trybie autonomicznym (bez udziału komputera), wtedy to po
zaprogramowaniu (ręcznym lub z komputera) działają jako niezależne urządzenia kontroli dostępu
(podobnie jak elektroniczne zamki szyfrowe). W przypadku gdy kontrolery funkcjonują pod kontrolą
programu PR Master możliwa jest rejestracja pracy systemu jak też tworzenie zmiennych w czasie
czasowych stref dostępu. Utrata komunikacji z komputerem nie powoduje przerwania pracy
kontrolerów, bez udziału programu PR Master kontrolery przechodzą automatycznie do trybu pracy
autonomicznej z ustawieniami dostępu takimi jakie miały miejsce w chwili zaniku komunikacji.
Decydując się na pracę kontrolerów w systemie nadzorowanym z komputera należy zrezygnować z
manualnego dokonywania zmian w konfiguracji poszczególnych kontrolerów na rzecz programu PR
Master.
Koncepcja pracy systemu
Baza danych systemu
Komplet ustawień systemu kontroli dostępu program PR Master przechowuje w pliku dyskowym typu
[*.prc]. Podczas pracy systemu w trybie ON-LINE PR Master rejestruje zdarzenia i automatycznie
dopisuje je do aktualnego pliku ustawień. Dopisywanie zdarzeń do pliku ustawień [*.prc] dokonywane
jest przez program automatycznie po zarejestrowaniu określonej liczby zdarzeń ( 2000 ) lub wydamiu
polecenia PLIK | ZACHOWAJ lub PLIK | ZACHOWAJ JAKO a także w przypadku zamknięcia
programu. Zapis zdarzeń może się odbywać również o określonych porach dnia (patrz OPCJE | Auto
Backup). Wykorzystanie tej ostatniej funkcji ogranicza zakres przerwy w rejestracji pracy systemu gdy
wystąpi zanik zasilania komputera lub wystąpi błąd programu. Równolegle z plikiem [*.prc] PR Master
wytwarza kopię tego pliku (pliki typu *.ntc). Plik *.ntc może być udostępniony innym operatorom
systemu poprzez sieć komputerową.
Grupy dostępu
W systemie PR użytkownicy mogą należeć do różnych grup dostępu. Przynależność użytkownika do
grupy determinuje jego prawo dostępu w obiekcie. Wszyscy użytkownicy należący do tej samej grupy
posiadają te same uprawnienia dostępu. W skrajnym przypadku grupę może stanowić jedna osoba.
Program PR Master otwiera i zamyka dostęp na kontrolerach systemu poszczególnym grupom
użytkowników w oparciu o zdefiniowane wcześniej strefy czasowe. Strefy czasowe deklaruje się w
PR Master 1.5
-3-
01-02-15
przedziale jednego tygodnia. Program PR Master posiada jedną predefiniowaną grupę dostępu
(grupa domyślna) oraz umożliwia zadeklarowanie 31 grup dodatkowych.
Grupa domyślna
Grupa domyślna (o numerze ID = 0) jest jedyną grupą na stałe zdefiniowaną w systemie PR. Jest to
grupa specyficzna, gdyż strefy czasowe zdefiniowane dla tej grupy sterują jednocześnie stanem
ZAMKNIĘTE/OTWARTE kontrolerów. Gdy grupa domyślna ma przyznane prawo dostępu, na
kontrolerze świeci się LED OTWARTE, gdy grupa domyślna ma dostęp wyłączony świeci się LED
ZAMKNIĘTE. Poprzez deklaracje stref czasowych dla grupy domyślnej można automatycznie
przełączać kontroler pomiędzy stanami ZAMKNIĘTE/OTWARTE. Dostęp dla grupy domyślnej można
również przełączać lokalnie stosując identyfikatory MASTER i SWITCHER. Wszyscy użytkownicy
rejestrowani na kontrolerze podczas programowania manualnego są przypisywani do grupy
domyślnej.
Opcja: [Otwieranie drzwi tylko gdy kontroler w stanie OTWARTE]
Gdy opcja ta jest załączona to wejście do pomieszczenia może następować tylko wtedy gdy kontroler
znajduje się w stanie OTWARTE, dotyczy to wszystkich grup dostępu łącznie z grupą domyślną. Gdy
opcja ta jest wyłączona to stan ZAMKNIĘTE/OTWARTE nie ma wpływu na otwieranie drzwi a jego
sens sprowadza się jedynie do przełączania wyjścia bistabilnego (SWITCH). W przypadku wyłączenia
tej opcji grupa domyślna posiada całodobowy dostęp do pomieszczenia natomiast grupy pozostałe
zgodnie z zadeklarowanymi strefami czasowymi.
Opcja: [Otwieranie drzwi tylko gdy kontroler w stanie OTWARTE]
Grupa
Opcja WYŁĄCZONA
Stan
Stan
ZAMKNIĘTE
OTWARTE
Opcja ZAŁĄCZONA
Stan
Stan
ZAMKNIĘTE
OTWARTE
GRUPA DOMYŚLNA Dostęp całodobowy, niezależnie od
Brak dostępu
( ID = 0 )
zdefiniowanych stref czasowych
Jest dostęp
GRUPY
POZOSTAŁE
( ID = 1..32)
Dostęp zgodnie z
definicją
strefy
czasowej
Dostęp zgodnie
czasowej
z definicją
strefy
Brak dostępu
Strefy czasowe
Strefy czasowe określają przedziały czasu w których dostęp dla danej grupy jest załączony, dostęp
całodobowy deklaruje się jako strefę czasową od 00:00 do 23:59. Program PR Master umożliwia
tworzenie stref czasowych w obrębie jednego tygodnia. Strefy czasowe są definiowane z
dokładnością do 1 minuty. Sterowanie czasowymi strefami dostępu opiera się w oparciu o czas w
komputerze sterującym. Sterowanie czasowymi strefami dostępu w systemie PR funkcjonuje jedynie
wtedy gdy kontrolery pracują pod nadzorem programu PR Master. Jeżeli program PR Master
zakończy pracę lub komunikacja w systemie PR zostanie przerwana, to kontrolery będą kontynuowały
pracę z ustawieniami stref dostępu które miały miejsce w momencie zaniku komunikacji. Po
załączeniu zasilania lub restarcie dostęp wszystkich grup jest wyłączony, kontroler wchodzi do stanu
ZAMKNIĘTE, otwarcie dostępu poszczególnym grupom może nastąpić jedynie po nawiązaniu
komunikacji z programem sterującym.
Użytkownicy w systemie PR
W systemie kontroli dostępu PR można zarejestrować do 1000 użytkowników. Każdy użytkownik
zarejestrowany w systemie posiada swój numer ID. Użytkownicy w systemie są identyfikowani
poprzez identyfikatory, identyfikatorem może być kod lub karta. W kontrolerach wyposażonych w
głowicę zbliżeniowa oraz klawiaturę istnieje możliwość załączenie opcji [Tryb AND dla
PR Master 1.5
-4-
01-02-15
użytkowników ......],
opcja ta nakłada na wskazany typ użytkownika wymóg stosowania
transpondera zbliżeniowego i kodu PIN jednocześnie. Wszystkie kontrolery pracujące pod nadzorem
programu PR Master posiadają tą samą listę użytkowników. Użytkownik w systemie PR może mieć
status MASTER, SWITCHER lub NORMAL. W zależności od posiadanego statusu użytkownicy
posiadają różne uprawnienia, patrz tabela poniżej.
Numer
ID Status
użytkownika użytkownika
Programowanie
Sterowanie
stanem
Otwieranie drzwi
ZAMKNIĘTE/OTWARTE
0
MASTER
TAK
TAK
TAK
1..49
SWITCHER
NIE
TAK
TAK
50..99
SWITCHER
NIE
TAK
NIE
100..999
NORMAL
NIE
NIE
TAK
Kontrolery
W systemie PR można zarejestrować do 31 kontrolerów serii PR. Program PR Master pozwala na
dodawanie, usuwanie kontrolerów z systemu PR, umożliwia również zmianę ich ustawień. Do bazy
danych programu można dodać tylko te kontrolery, które zostały poprawnie podłączone do magistrali
systemu. Podczas dodawania nowo podłączonych kontrolerów, program PR Master sam rozpoznaje
ich numer ID, model, wersję itp.
Uwaga:
Każdy podłączony do magistrali komunikacyjnej kontroler musi posiadać odmienny numer ID. Istnienie
w systemie kontrolerów o tych samych numerach ID uniemożliwia jego poprawną pracę. Podczas
operacji rejestrowania kontrolerów w systemie program PR Master sygnalizuje istnienie kontrolerów o
tych samych ID.
Opcje ustawień kontrolerów
Zakaz reprogramowania – zaznaczenie tej opcji powoduje, że po przesłaniu danych
konfiguracyjnych do kontrolera NIE BĘDZIE już możliwości ponownego jego zaprogramowania,
dopóki nie nastąpi wykasowanie jego pamięci (RSET pamięci EEPROM),
Otwieranie drzwi tylko gdy kontroler w stanie OTWARTE - załączenie tej opcji nie pozwala na
otwieranie drzwi (wejście do pomieszczenia) żadnemu użytkownikowi gdy kontroler jest w stanie
ZAMKNIĘTE,
Blokada kontrolera po trzykrotnym użyciu nieznanego identyfikatora – załączenie tej opcji
blokuje odczyt transponderów oraz klawiaturę kontrolera na okres 3 minut w następstwie trzech
kolejnych prób odczytu niedozwolonego identyfikatora lub błędnego kodu jeśli próby te nastąpiły w
czasie krótszym od 1 minuty.
Tryb AND dla użytkowników NORMAL – załączenie tej opcji wymusza na użytkownikach o statusie
NORMAL używanie karty transponderowej oraz PIN kodu w celu identyfikacji,
Tryb AND dla użytkowników SWITCHER – analogicznie jak w przypadku użytkowników NORMAL,
Tryb AND dla użytkownika MASTER – analogicznie jak w przypadku użytkowników NORMAL,
Rejestracja zdarzeń w systemie
Program PR Master monitoruje w trybie ON-LINE system PR, odczytując na bieżąco zdarzenia, które
wystąpiły na wszystkich kontrolerach systemu. Zdarzenia są prezentowane w oknie głównym
programu i są dopisywane cyklicznie do pliku z ustawieniami systemu (plik typu [*.prc]). W systemie
PR są rejestrowane następujące zdarzenia:
Otwarcie drzwi – występuje po użyciu uprawnionego identyfikatora na kontrolerze lub użyciu
przycisku otwarcia drzwi,
PR Master 1.5
-5-
01-02-15
Odmowa otwarcia drzwi – pojawia się po użyciu zarejestrowanego w systemie identyfikatora lecz
poza strefą czasową dostępu. Zdarzenie to pojawia się również w przypadku próby otwarcia drzwi w
stanie ZAMKNIĘTE gdy załączona jest opcja: [Otwieranie drzwi tylko gdy kontroler w stanie
OTWARTE]
PREALARM – występuje, gdy na kontrolerze w odstępie czasu krótszym niż 1 minuta nastąpiły trzy
kolejne próby wprowadzenia nieznanego identyfikatora,
Niedomknięte drzwi – zdarzenie pojawia się w sytuacji gdy drzwi pozostają otwarte przez czas
dłuższy niż określony w parametrze [Czas na domknięcie drzwi],
Wejście siłowe – zdarzenie oznacza otwarcie drzwi bez udziału kontrolera (np. wyważenie drzwi, itp.
)
Otwarcie drzwi pod przymusem – pojawia się w przypadku wprowadzenia PIN kodu zwiększonego
lub zmniejszonego o jeden na ostatniej pozycji,
Przełączenie kontrolera w stan OTWARTE – to zdarzenie występuje po przejściu kontrolera ze
stanu ZAMKNIĘTE do stanu OTWARTE,
Przełączenie kontrolera w stan ZAMKNIĘTE – to zdarzenie przeciwne do poprzedniego,
Restart kontrolera – występuje po załączeniu zasilania kontrolera, po wyjściu z trybu
programowania, w wyniku wydania komendy RESTART z programu PR Master, bądź po zadziałaniu
wewnętrznego układu dozorującego system mikroprocesorowy w kontrolerze (ang. WATCH DOG),
Wyzwolenie wejścia informacyjnego – to zdarzenie, które pojawia się po wyzwoleniu wejścia
kontrolera, które zostało zaprogramowane jako wejście informacyjne,
Powrót wejścia informacyjnego do stanu normalnego – to zdarzenie przeciwne do poprzedniego,
START REJESTRACJI – to zdarzenie, które nie występuje w kontrolerach, lecz wytwarzane jest
przez program PR Master w momencie uruchomienia programu lub po zakończeniu operacji, która
wstrzymała proces monitorowania, np. edycja w bazie danych.
KONIEC REJESTRACJI - to zdarzenie, które nie występuje w kontrolerach, lecz wytwarzane jest
przez program PR Master w momencie zatrzymania procesu monitorowania, np. w następstwie
wejścia do edycji ustawień w bazie danych.
Rejestracja czasu pracy (RCP)
Program PR Master nie posiada modułu pozwalającego na rozliczanie czasu pracy, ma natomiast
wbudowaną funkcję podliczania czasu pobytu użytkowników wewnątrz budynku a także umożliwia
generowanie raportów dla obcych programów RCP. W celu skonfigurowania systemu PR do generacji
raportów RCP należy kontrolerom pracującym w systemie zadeklarować „Typ przejścia” natomiast
użytkownikom nadać numery ewidencyjne RCP które będą ich identyfikowały w programie
rozliczającym czas pracy.
Rejestracja wyjść służbowych
W celu rejestracji wyjść służbowych trzeba w systemie PR wydzielić kontroler i zadeklarować mu typ
[Wyjście służbowe]. Z kontrolera służbowego mogą korzystać wszyscy użytkownicy systemu lecz
wyjścia służbowe będą odnotowywane tylko u tych użytkowników którym przyznano prawo
[Uprawniony do wyjść służbowych], wyjścia pozostałych osób będą odnotowywane jako wyjścia
zwykłe.
Deklarowanie typu dozorowanego przejścia
Kontrolery serii PR nie rozpoznają typu przejścia użytkownika, np. czy było to wyjście, czy wejście.
Dlatego też w celu odróżnienia typu przejścia użytkownika kontrolerom nadaje się w programie PR
Master odpowiedni typ:
WEJŚCIE – rejestruje wejście do obiektu,
WYJŚCIE – rejestruje wyjście z obiektu,
WYJŚCIE SŁUŻBOWE – rejestruje wyjścia służbowe z obiektu osób uprawnionych do tego typu
wyjść,
PRZEJŚCIE WEWNĘTRZNE – rejestruje przejścia wewnątrz obiektu (jest pomijane podczas generacji
raportów RCP),.
Deklarowanie typu dla dozorowanych przejść ma sens jedynie wtedy gdy przebieg rejestracji pracy
systemu ma służyć do generacji raportów RCP lub innych celów związanych z rozliczaniem lub
statystyką obecności (nieobecności) osób w obiekcie.
PR Master 1.5
-6-
01-02-15
Uwaga:
Stworzenie systemu RCP wymaga montażu i konfiguracji kontrolerów zgodnie z poniższymi
wskazówkami:
- należy zastosować osobne kontrolery na wejściach do obiektu i na wyjściach z obiektu,
- jeżeli planuje się możliwość opuszczania obiektu służbowo, czyli tak, aby wyjście nie było
uznane jako zakończenie pracy, należy przy wyjściach z obiektu umieścić dodatkowy
kontroler, tzw. „służbowy”,
- uprawnić odpowiednich użytkowników do wyjść służbowych,
- nadać użytkownikom systemu numery ewidencyjne RCP.
PR Master 1.5
-7-
01-02-15
PRACA Z PROGRAMEM PR MASTER
Po wywołaniu programu pokazuje się okno wzywające do podania nazwy oraz hasła operatora.
Domyślnym operatorem predefiniowanym w systemie jest ADMIN natomiast domyślne hasło jest
puste, wystarczy nacisnąć ENTER.
Okno główne programu
Nazwa operatora
programie.
zalogowanego
aktualnie
w
Nazwa aktualnego pliku z ustawieniami
obiektu.
Główne menu umożliwia dostęp do wszystkich
podstawowych funkcji programu.
Lista monitorowania zdarzeń zawiera podstawowe
informacje o wystąpieniu zdarzenia: czasie, typie, miejscu
i przyczynie.
Narzędzia operatora.
Kontrolki transmisji pozwalają szybko zorientować się o stanie
komunikacji pomiędzy programem a każdym z zarejestrowanych
kontrolerów:
kolor zielony – komunikacja prawidłowa,
kolor czerwony – brak komunikacji z kontrolerem.
Pasek statusu pozwala na kontrolę stanu programu:
podłączenie do portu szeregowego, stan monitorowania:
–podłączenie do portu szeregowego,
– monitorowanie załączone,
– monitorowanie wyłączone,
– ustawianie autozapisu.
PR Master 1.5
-8-
01-02-15
Okno Kontrolery
Do budowania danych o kontrolerach służy okno Kontrolery wywołane przez wybranie Kontrolery z
narzędzi operatora lub polecenia menu Edycja | Kontrolery. Dodawanie kontrolerów do bazy
programu PR MASTER należy rozpocząć od wprowadzenia do ich pamięci ID odmiennych w całym
systemie, w trybie Programowania Instalatora w sposób opisany w Instrukcji Użytkowania i Instalacji.
Po wybraniu przycisku Dodaj program PR Master rozpocznie proces wyszukiwania nowych
kontrolerów. Po ich znalezieniu pyta operatora, czy dodać je do bazy danych. Program wykrywa
sytuację, gdy w systemie podłączone są kontrolery o tych samych numerach ID. Żąda wówczas
skorygowania ustawień ID kontrolerów.
Dodawanie kontrolerów wymaga
uprzedniego ich podłączenia do
systemu!
Dodawanie wszystkich kontrolerów do
systemu!
Po usunięciu kontrolera z bazy danych
program traci nad nim kontrolę!
Edycja własności kontrolera
Komenda Wyślij przesyła przygotowane z
bazy
danych
programu
dane
konfiguracyjne do wybranego kontrolera
Niepomyślny wynik porównania danych
konfiguracyjnych odczytanych z kontrolera
z danymi zawartymi w bazie danych
programu może świadczyć o manualnej
ingerencji osób trzecich w konfigurację
kontrolera (np. przez użycie identyfikatora
MASTER)
Uruchomienie funkcji testu
transmisji z kontrolerem
Zmiana numeru ID kontrolera
Czasem występuje potrzeba restartu
kontrolera
Stąd
można
zdalnie
przełączyć
kontroler do stanu ZAMKNIĘTE!
Stąd
można
zdalnie
przełączyć
kontroler do stanu OTWARTE!
PR Master 1.5
-9-
Wynik
testu
60-80%
można
zaakceptować. Świadczy to jednak
o
pewnych
problemach
w
komunikacji. Rezultat testu poniżej
50% wymaga kontroli poprawności
budowy magistrali komunikacyjnej.
01-02-15
Całkowity brak komunikacji
pomiędzy
programem
PR
Master a kontrolerem.
Idealna komunikacja pomiędzy
programem PR Master a
kontrolerem.
Kontroler dodany do bazy programu PR Master posiada ustawienia domyślne zgodne z wyżej
wymieniona instrukcją. Chcąc dokonać konfiguracji kontrolera należy poddać go edycji.
Po wybraniu przycisku Edytuj pokaże się okno własności kontrolera.
Typ kontrolera – ten parametr
używany jest dla potrzeb raportu RCP
do
rozliczania
czasu
pracy
użytkowników!
Po skonfigurowaniu wejścia jako
informacyjne możemy nadać mu
nazwę.
Po dodaniu kontrolerów do bazy danych
program rozpoznaje model kontrolera.
W
przypadku rozpoznania modeli
PR201,
PR101
automatycznie
uniemożliwia
wprowadzenie
opcji
podwójnego trybu identyfikacji.
PR Master 1.5
- 10 -
01-02-15
Okno Grupy
Grupa dostępu to grupa użytkowników, dla których należy zdefiniować określony harmonogram
dostępu. Na taki harmonogram składają się tygodniowe definicje stref czasowych.
Okno powyższe wywołuje się za pomocą polecenia menu Edycja | Grupy dostępu lub wybierając
Grupy z narzędzi operatora.
Strefa czasowa ustawiona na wybranym kontrolerze
(ID=1), w wybrany dzień tygodnia (poniedziałek)
Usuwa wybraną strefę czasową
Usuwa wszystkie strefy czasowe
Dodaje strefę czasową przed
zdefiniowaną wcześniej
Dodaje nową strefę czasową.
Pełen dostęp – zaznaczenie tego
parametru
zezwala
użytkownikom
grupy na całodobowy dostęp do
wszystkich kontrolerów
Umożliwia
zdefinowanie
stref
czasowych w oparciu o inne grupy
istniejące w systemie
PR Master 1.5
- 11 -
01-02-15
UWAGA !
1. Przydzielenie dostępu dla grupy domyślnej
przełączeniem kontrolera do stanu OTWARTE.
jest równoznaczne z
2. Chcąc zdefiniować strefy czasowe dla poszczególnych grup należy
najpierw dokonać zarejestrowania w programie kontrolerów istniejących
w systemie.
3. Chcąc przydzielić dostęp np. od godz. 22:00 we wtorek do godz.06:00
w środę należ strefę czasową zdefiniować następująco: we wtorek od
godz.22:00 do godz. 23:59, w środę od godz. 00:00 do godz. 06:00.
4. Strefy czasowe dla danej grupy dostępu definiuje się dla każdego
kontrolera i na każdy dzień tygodnia.
5. Importowanie stref czasowych
istniejących już stref czasowych.
z
innej
grupy
powoduje
utratę
PR Master 1.5
- 12 -
01-02-15
Okno Użytkownicy
Numer ID użytkownika –
unikalny numer użytkownika.
Ten
numer
identyfikuje
użytkowników w pamięci
kontrolerów
Status użytkownika – od
statusu użytkownika zależy
jakie funkcje może on
realizować na kontrolerach
# – znacznik uprawnienia
użytkownika do wyjść
służbowych. Rysunek
oznacza uprawnienie
Grupa dostępu – przynależność
użytkownika do grupy dostępu
pozwala na sterowanie dostępem
na kontrolerach zgodnie ze
zdefiniowanymi strefami
Numer
ewidencyjny
użytkownika – unikalny numer
użytkownika do celów RCP
Przyciski edycyjne – pozwalają
odpowiednio: dodawać, usuwać,
edytować, zmieniać typ oraz
zmieniać ID
Szybkie
znajdowanie
użytkownika
Lista użytkowników – użytkownicy o
różnych statusach wyszczególnieni są
kolorami:
kolor czerwony – użytkownik MASTER,
kolor zielony – użytkownik SWITCHER,
pozostali to użytkownicy NORMAL.
wybranego
Celem wykorzystania w różnych
konfiguracjach
tej
samej
listy
użytkowników
można
ją
wyeksportować
do
pliku
oraz
importować z pliku. Import z pliku
powoduje usunięcie aktualnej listy
użytkowników.
PR Master 1.5
- 13 -
01-02-15
Dodając użytkownika (przycisk Dodaj) należy wybrać jego typ a następnie wypełnić formularz
z jego danymi.
Okno własności użytkownika
Numer ewidencyjny
numer
użytkownika
rejestracji czasu pracy
– unikalny
do
celów
Kod transpondera – 10 znaków hex,
numer zakodowany na stałe w pamięci
transpondera przypisanego użytkownikowi
Ten przycisk wywołuje okno, które
pozwala na odczytanie kodu
transpondera przez zbliżenie go do
wybranego kontrolera
Kod klawiatury – 3 do 6 cyfr kodu
do identyfikacji użytkownika przy
użyciu klawiatury kontrolera
Dzięki
załączeniu
tej
opcji
użytkownik będzie uprawniony do
wyjść służbowych na
Nazwa
grupy
–
wybór
przynależności do grupy dostępu
Wprowadzając własności użytkownika należy wypełnić wszystkie pola. Nie wypełnione może pozostać
tylko jedno pole kodu tzn. możemy zrezygnować z kodu klawiaturowego lub kodu transpondera.
PR Master 1.5
- 14 -
01-02-15
Chcąc wprowadzić kod transpondera należy wybrać przycisk, a następnie wybrać kontroler, z którego
chcemy dokonać odczytu kodu.
UWAGA !
1. Dodawanym użytkownikom PR MASTER nadaje ID automatycznie
według wybranego statusu przydzielając najniższe „wolne”.
2. Nie można zmienić numeru ID dla użytkownika MASTER. Ten numer to
zawsze 0!
3. Nie można zmienić statusu użytkownika na MASTER, jeżeli użytkownik
MASTER już istnieje w bazie danych..
4. Nie można zmienić statusu użytkownika na SWITCHER, jeżeli lista
użytkowników SWITCHER jest pełna. Analogicznie Nie można zmienić
statusu użytkownika na NORMAL, jeżeli lista tych użytkowników pełna.
PR Master 1.5
- 15 -
01-02-15
Chcąc wykorzystać tą samą listę użytkowników w nowej konfiguracji (nie dokonując zmian w już
istniejącej) należy dokonać eksportu użytkowników do pliku. Eksportu listy użytkowników do pliku
dokonujemy wybierając Eksportuj.
Aby dokonać importu użytkowników z pliku wybieramy Importuj. Należy zwrócić uwagę na
fakt, że importowanie listy użytkowników usuwa istniejących już użytkowników w bazie danych danej
konfiguracji.
PR Master 1.5
- 16 -
01-02-15
Instalator
Program PR MASTER umożliwia wprowadzenie identyfikatora INSTALLER, dzięki któremu możliwe
jest manualne wejście do trybu Programowania Instalatora. W tym celu należy wybrać polecenie z
menu Edycja | Instalator i dokonać wprowadzenia identyfikatora analogicznie jak w przypadku
użytkownika.
Konfigurowanie systemu
Po zbudowaniu bazy danych o użytkownikach, grupach dostępu i kontrolerach można dokonać
konfiguracji systemu PR. W tym celu należy przesłać konfigurację do wszystkich kontrolerów w
obiekcie (polecenie menu Opcje | Konfigurowanie obiektu). Istnieje też możliwość przesłania
konfiguracji do pojedynczego kontrolera (przycisk Wyślij w oknie Kontrolery). Po otrzymaniu danych
konfiguracyjnych każdy kontroler zostaje zrestartowany i jest gotowy do pracy w systemie. Nie zaleca
się późniejszych manualnych zmian w konfiguracji kontrolerów. Należy do tego celu stosować
program PR Master. Zdalnego sprawdzenia zgodności danych zawartych w kontrolerze z danymi w
bazie danych programu dokonuje się przez wybranie przycisku Porównaj w oknie Kontrolery.
PR Master 1.5
- 17 -
01-02-15
Okno Mapa dostępu
Nazwy grup dostępu w bazie danych
Pola wypełnione (kolor zielony)
oznaczają przydzielony dostęp.
Pola puste (kolor tła) oznaczają brak
dostępu.
Nazwy kontrolerów
Jak wspomniano w rozdziale Strefy czasowe program PR Master co minutę analizuje utworzone
przez operatora strefy czasowe. Po napotkaniu zmian w harmonogramach program aktualizuje
system kontrolerów. Aktualny stan uprawnień grup dostępu na wszystkich kontrolerach jest możliwy
do wglądu za pomocą polecenia menu Widok | Podgląd obiektu. Program wyświetla wówczas okno
przedstawiające mapę dostępu grup na kontrolerach.
UWAGA!
1. Dowolne zmiany w bazie danych stref czasowych zostają
aktualizowane w kontrolerze natychmiast po wyjściu z edycji stref
czasowych. Podobnie aktualizacja taka następuje po restarcie
kontrolera.
2. Jeżeli dokonamy przełączenia kontrolera ze stanu OTWARTE na stan
ZAMKNIĘTE (lub odwrotnie) przy pomocy PR MASTER lub
uprawnionym identyfikatorem, kontroler nie będzie aktualizował swego
stanu zgodnie z zdefiniowaną strefą czasową, do momentu
przełączenia wynikającego z definicji stref czasowych.
Monitorowanie zdarzeń
Jedną z podstawowych funkcji programu PR Master jest monitorowanie zdarzeń w obiekcie
kontrolowanym za pomocą sieci kontrolerów PR (patrz rozdział Rejestracja zdarzeń w system).
Zdarzenia są zapisywane na dysk komputera a jednocześnie przedstawiane w Liście monitorowania
w oknie głównym programu.
Na informację o zdarzeniu składają się:
•
data i czas jego wystąpienia,
PR Master 1.5
- 18 -
•
opis zdarzenia,
•
nazwa kontrolera, na którym zdarzenie wystąpiło,
•
imię i nazwisko użytkownika bądź przyczyna wystąpienia zdarzenia,
01-02-15
Program dokonuje automatycznego zapisu zdarzeń do bazy programu lub w ustalonych godzinach.
Wyboru zapisywania zdarzeń dokonujemy wybierając polecenie menu Opcje | Auto Backup lub
wybierając
z Pasku statusu
W menu Opcje | Ustawienia dokonujemy wyboru parametrów monitorowania obiektu
Funkcja Blokada programu
Wybierając polecenie menu Opcje | Blokada programu możemy ukryć działanie aplikacji. Różni się
to tym od ustawienia programu na belce tym, że przywrócić jego działanie może tylko ostatni
użytkownik. W czasie blokady programu są rejestrowane wszystkie zdarzenia .
PR Master 1.5
- 19 -
01-02-15
Raporty
Program PR Master umożliwia generowanie raportów z danych konfiguracyjnych systemu PR. Na
raporty te składają się:
•
Raport z danych o grupach dostępu – polecenie menu Raporty | Grupy dostępu,
•
Raport z danych o użytkownikach – polecenie menu Raporty | Użytkownicy,
•
Raport z danych o kontrolerach – polecenie menu Raporty | Kontrolery.
•
Raport z historii zdarzeń – polecenie menu Raporty | Historia zdarzeń
Zapis pliku konfiguracyjnego
Po skonfigurowaniu obiektu warto należy dokonać zapisu pliku konfiguracyjnego (polecenie menu Plik
| Zapisz jako). Nazwy plików konfiguracyjnych mają rozszerzenie prc.
Po zamknięciu programu i ponownym jego uruchomieniu o tworzy się on z ostatnio
konfiguracją podając jej nazwę.
używaną
Chcąc otworzyć nową należy wybrać polecenie menu Plik | Nowa.
Zapisaną wcześniej konfigurację otwieramy poprzez wybranie z narzędzi operatora Otwórz, bądź
poprzez polecenie menu Plik | Otwórz i wybranie żądanego pliku konfiguracyjnego.
PR Master 1.5
- 20 -
01-02-15
Historia zdarzeń
Program PR Master monitoruje system PR, odczytując na bieżąco zdarzenia, które wystąpiły
na wszystkich kontrolerach systemu. Zdarzenia są prezentowane w oknie głównym program oraz
zapisywane w bazie danych programu PR Master. Aby odczytać zarejestrowane w bazie danych
zdarzenia należy z głównego Menu wybrać: Widok | Historia zdarzeń.
Ustawienie ilości zdarzeń do
przejrzenia:100, 200, 500,
1000, 2000, 5000, 10000
Pokaże żądaną ilość zdarzeń
przed wyznaczonym terminem
Uruchomienie
kreatora
filtrowania zdarzeń
Archiwizacja
poprzez wydruk
Usuwa najstarsze zdarzenia
Archiwizacja
zdarzeń
poprzez eksport do pliku
zdarzeń
Z całej historii zdarzeń wybiera te
które są niezbędne dla celów
RCP
Pokazuje czas użytkowników
przebywania w obiekcie
W oknie historia zdarzeń można dokonać przeglądu wszystkich zdarzeń zarejestrowanych w
PR Master 1.5
systemie. Można też skorzystać z
interesujących nas zdarzeń.
- 21 -
01-02-15
opcji filtrowania gdzie można dokonać selekcji według
Korzystnym jest co jakiś czas dokonać archiwizacji zdarzeń (eksport do pliku, raport, eksport do RCP)
a zapisane zdarzenia usunąć z bazy programu. Kasowania zdarzeń dokonujemy z okna Historia
zdarzeń wybierając Usuń najstarsze, lub z polecenia menu Plik | Usuń najstarsze zdarzenia.
Rejestracja czasu pracy (RCP)
Program PR Master nie umożliwia bezpośrednio rozliczania użytkowników (pracowników) z
ich czasu pracy. Udostępnia on jednak funkcję generowania tekstowego pliku raportu o rozszerzeniu
*.rcp. W pliku tym znajduje się spis normalnych i służbowych wejść i wyjść użytkowników. Plik tego
typu może zostać zaimportowany do programu zajmującego się rozliczaniem czasu pracy. Celem
właściwej konfiguracji systemu pracującego dla potrzeb rejestracji czasu pracy należy zastosować się
do wskazówek zawartych w rozdziale Rejestracja czasu pracy (RCP). Podczas generacji plików *.rcp
program bierze pod uwagę tylko wejścia i wyjścia. Rozróżnienie typu wyjścia (normalne czy służbowe)
zależy od tego, czy użytkownik użył do wyjścia kontrolera wyjściowego czy służbowego.
Tutaj należy ustawić początkową
datę generowanego raportu RCP
Tutaj należy ustawić końcową datę
generowanego raportu RCP
PR Master 1.5
- 22 -
01-02-15
Generowanie raportu RCP
Wytworzenia raportu RCP dokonuje się z okna Historia zdarzeń, wybierając przycisk
Eksport do RCP. Program wybiera wówczas do analizy zdarzenia związane z otwieraniem drzwi
przez użytkowników i pokazuje listę tych zdarzeń w oknie Zdarzenia RCP (). Z listy tej można
wybrać żądany dla potrzeb rozliczeniowych przedział czasu Po wybraniu OK program PR Master
pyta o nazwę dla tworzonego pliku raportu RCP, a następnie tworzy żądany plik tekstowy.
Nagłówek,
Wiersze zmiany daty:
# DATA yyyy-mm-dd
gdzie:
yyyy
– rok,
mm
– miesiąc,
dd
– dzień,\
Wiersz taki poprzedza każdy cykl zarejestrowanych przejść, gdy dotyczą one nowego dnia.
Wiersze rejestracji przejść:
gg:mm;Nr;Typ;Służbowe;Komentarz
gdzie:
gg
– godzina,
mm
– minuta,
Nr
– numer ewidencyjny użytkownika wg bazy danych,
Typ
– WE to wejście, WY to wyjście,
Służbowe
– 0 to wyjście zwykłe, 1 to służbowe,
Komentarz
– parametr nieistotny dla RCP.
Godzina zarejestrowanego przejścia
Typ wyjścia:
0 – wyjście z pracy
1 – wyjście służbowe
Nazwa kontrolera na,
którym
zarejestrowano
przejście
Typ przejścia:
WE – wejście
WY – wyjście
Numer ewidencyjny użytkownika
PR Master 1.5
- 23 -
01-02-15
Generowanie raportu obecności
Oprócz tworzenia raportu RCP program umożliwia generowanie raportu obecności, w którym
przedstawiono sumaryczny czas przebywania użytkowników w obiekcie w zadanym czasie.
Definiowanie operatorów programu
Program umożliwia wykreowanie użytkowników o różnych uprawnieniach. Stwarza to możliwości
zabezpieczenia obiektu przed wprowadzaniem zmian przez osoby nieuprawnione.
Nowego
użytkownika kreujemy z polecenia menu Opcje | Dostęp.
Dodanie wszystkich
opcji programu za
wyjątkiem kreowania
nowych użytkowników
programu
Dodanie nowego
użytkownika
programu
Usunięcie
użytkownika
programu
Potwierdzenie
wyboru dostępnych
opcji programu
Kasowanie
uprawnień
Wybór
dostępnych
programu
opcji
PR Master 1.5
- 24 -
01-02-15
Tu podaje swoją nazwę nowy
użytkownik aplikacji
Po utworzeniu listy użytkowników aplikacji każdy z nich posiada puste hasło. Po uruchomieniu
programu i wpisania nazwy użytkownika możemy dokonać zmiany hasła wybierając polecenie menu
Opcje | Zmiana Hasła.
PR Master 1.5
- 25 -
01-02-15
Instalacja programu PR Master
Program PR Master dostarczany jest przez producenta na dysku optycznym (CD-ROM). Do
uruchomienia instalacji programu służy plik SETUP.EXE, znajdujący się w podkatalogu PRMaster
1.5.PL\DISK1. Aby użyć domyślnych ustawień instalacji należy wybierać przycisk Next > i OK. Po
zakończeniu instalacji i uruchomieniu programu należy dokonać ustawień komunikacji W tym celu
należy wybrać polecenie menu Opcje | Ustawienia i wybrać port COM 1 ... COM 8.
