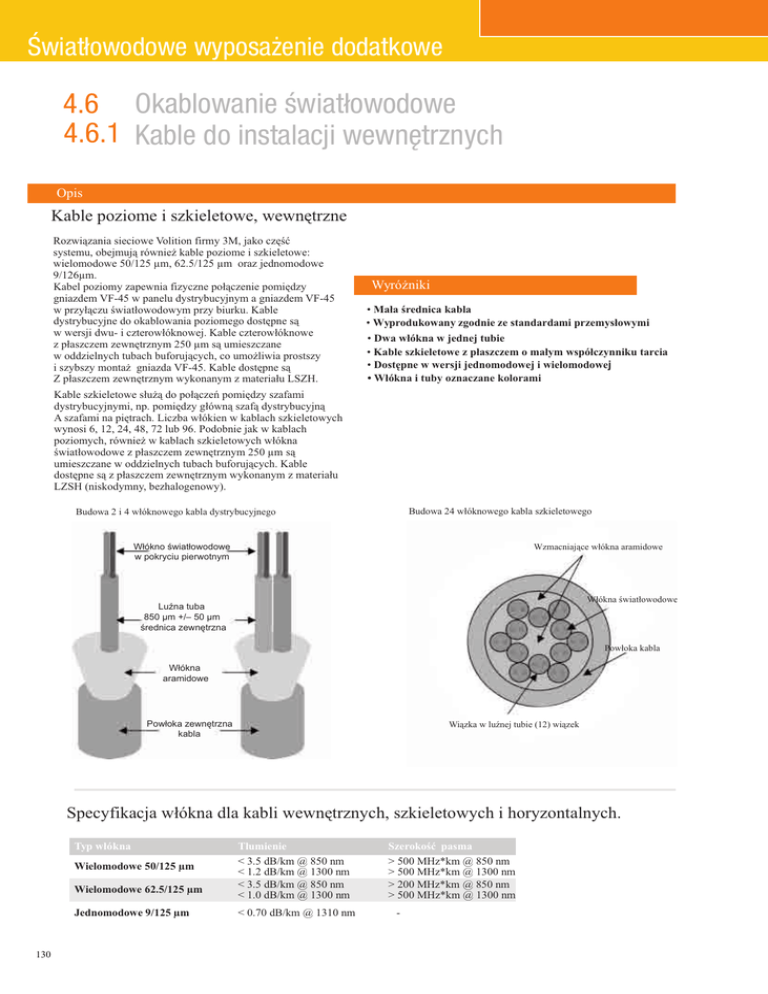

4.6 Okablowanie światłowodowe
4.6.1 Kable do instalacji wewnętrznych
Opis
Kable poziome i szkieletowe, wewnętrzne
Rozwiązania sieciowe Volition firmy 3M, jako część
systemu, obejmują również kable poziome i szkieletowe:
wielomodowe 50/125 µm, 62.5/125 µm oraz jednomodowe
9/126µm.
Kabel poziomy zapewnia fizyczne połączenie pomiędzy
gniazdem VF-45 w panelu dystrybucyjnym a gniazdem VF-45
w przyłączu światłowodowym przy biurku. Kable
dystrybucyjne do okablowania poziomego dostępne są
w wersji dwu- i czterowłóknowej. Kable czterowłóknowe
z płaszczem zewnętrznym 250 µm są umieszczane
w oddzielnych tubach buforujących, co umożliwia prostszy
i szybszy montaż gniazda VF-45. Kable dostępne są
Z płaszczem zewnętrznym wykonanym z materiału LSZH.
Wyróżniki
• Mała średnica kabla
• Wyprodukowany zgodnie ze standardami przemysłowymi
• Dwa włókna w jednej tubie
• Kable szkieletowe z płaszczem o małym współczynniku tarcia
• Dostępne w wersji jednomodowej i wielomodowej
• Włókna i tuby oznaczane kolorami
Kable szkieletowe służą do połączeń pomiędzy szafami
dystrybucyjnymi, np. pomiędzy główną szafą dystrybucyjną
A szafami na piętrach. Liczba włókien w kablach szkieletowych
wynosi 6, 12, 24, 48, 72 lub 96. Podobnie jak w kablach
poziomych, również w kablach szkieletowych włókna
światłowodowe z płaszczem zewnętrznym 250 µm są
umieszczane w oddzielnych tubach buforujących. Kable
dostępne są z płaszczem zewnętrznym wykonanym z materiału
LZSH (niskodymny, bezhalogenowy).
Budowa 24 włóknowego kabla szkieletowego
Budowa 2 i 4 włóknowego kabla dystrybucyjnego
Włókno światłowodowe
w pokryciu pierwotnym
Wzmacniające włókna aramidowe
Włókna światłowodowe
Luźna tuba
850 µm +/– 50 µm
średnica zewnętrzna
Powłoka kabla
Włókna
aramidowe
Powłoka zewnętrzna
kabla
Wiązka w luźnej tubie (12) wiązek
Specyfikacja włókna dla kabli wewnętrznych, szkieletowych i horyzontalnych.
Typ włókna
Wielomodowe 50/125 µm
Wielomodowe 62.5/125 µm
Jednomodowe 9/125 µm
130
Tłumienie
< 3.5 dB/km @ 850 nm
< 1.2 dB/km @ 1300 nm
< 3.5 dB/km @ 850 nm
< 1.0 dB/km @ 1300 nm
< 0.70 dB/km @ 1310 nm
Szerokość pasma
> 500 MHz*km @ 850 nm
> 500 MHz*km @ 1300 nm
> 200 MHz*km @ 850 nm
> 500 MHz*km @ 1300 nm
-
