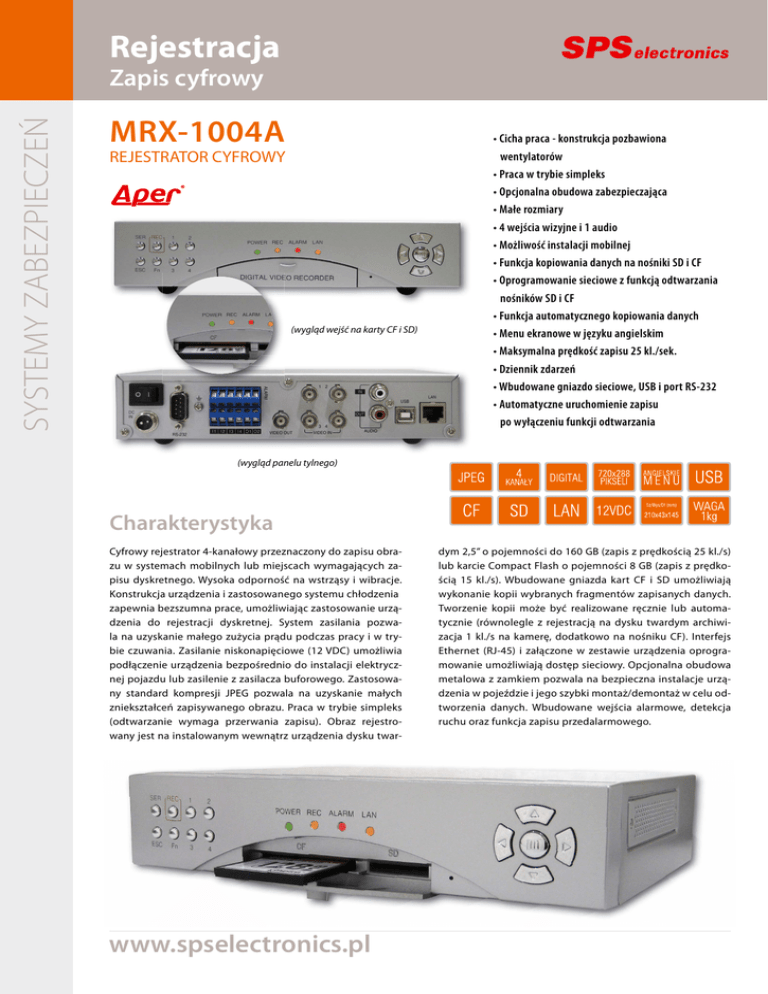

Rejestracja SYSTEM Y ZABEZPIECZEŃ

Rejestracja
SYSTEMY ZABEZPIECZEŃ
Zapis cyfrowy
MRX-1004A
REJESTRATOR CYFROWY
(wygląd wejść na karty CF i SD)
• Cicha praca - konstrukcja pozbawiona
wentylatorów
• Praca w trybie simpleks
• Opcjonalna obudowa zabezpieczająca
• Małe rozmiary
• 4 wejścia wizyjne i 1 audio
• Możliwość instalacji mobilnej
• Funkcja kopiowania danych na nośniki SD i CF
• Oprogramowanie sieciowe z funkcją odtwarzania
nośników SD i CF
• Funkcja automatycznego kopiowania danych
• Menu ekranowe w języku angielskim
• Maksymalna prędkość zapisu 25 kl./sek.
• Dziennik zdarzeń
• Wbudowane gniazdo sieciowe, USB i port RS-232
• Automatyczne uruchomienie zapisu
po wyłączeniu funkcji odtwarzania
(wygląd panelu tylnego)
Charakterystyka
Cyfrowy rejestrator 4-kanałowy przeznaczony do zapisu obrazu w systemach mobilnych lub miejscach wymagających zapisu dyskretnego. Wysoka odporność na wstrząsy i wibracje.
Konstrukcja urządzenia i zastosowanego systemu chłodzenia
zapewnia bezszumna prace, umożliwiając zastosowanie urządzenia do rejestracji dyskretnej. System zasilania pozwala na uzyskanie małego zużycia prądu podczas pracy i w trybie czuwania. Zasilanie niskonapięciowe (12 VDC) umożliwia
podłączenie urządzenia bezpośrednio do instalacji elektrycznej pojazdu lub zasilenie z zasilacza buforowego. Zastosowany standard kompresji JPEG pozwala na uzyskanie małych
zniekształceń zapisywanego obrazu. Praca w trybie simpleks
(odtwarzanie wymaga przerwania zapisu). Obraz rejestrowany jest na instalowanym wewnątrz urządzenia dysku twar-
www.spselectronics.pl
dym 2,5” o pojemności do 160 GB (zapis z prędkością 25 kl./s)
lub karcie Compact Flash o pojemności 8 GB (zapis z prędkością 15 kl./s). Wbudowane gniazda kart CF i SD umożliwiają
wykonanie kopii wybranych fragmentów zapisanych danych.
Tworzenie kopii może być realizowane ręcznie lub automatycznie (równolegle z rejestracją na dysku twardym archiwizacja 1 kl./s na kamerę, dodatkowo na nośniku CF). Interfejs
Ethernet (RJ-45) i załączone w zestawie urządzenia oprogramowanie umożliwiają dostęp sieciowy. Opcjonalna obudowa
metalowa z zamkiem pozwala na bezpieczna instalacje urządzenia w pojeździe i jego szybki montaż/demontaż w celu odtworzenia danych. Wbudowane wejścia alarmowe, detekcja
ruchu oraz funkcja zapisu przedalarmowego.
Dane techniczne
PARAMETRY TECHNICZNE
Model urządzenia
MRX-1004A
Wejścia wizyjne
4 x Video (BNC)
Maksymalne prędkości rejestracji i rozdzielczości
obrazu zapisywanego/odtwarzanego
25 kl./s
(niezależnie od rozdzielczości)
2CIF: 720 x 288 pikseli
CIF: 360 x 288 pikseli
Rozdzielczość telewizyjna obrazu
zapisywanego/odtwarzanego
450 TVL
Rodzaj kompresji
JPEG (wideo), G.726 (audio)
Wyjście wizyjne
Video (BNC)
Wejście foniczne
Audio (RCA)
Wyjście foniczne
Audio (RCA)
Wejścia alarmowe
4 x złącze zaciskowe
Wyjścia alarmowe
2 x złącze zaciskowe
System operacyjny
Embedded Linux
Wielozadaniowość
Simpleks
Język
Sterowanie
Obsługa poprzez sieć IP
Angielski
Panel przedni rejestratora
Sieciowe oprogramowanie zarządzające
Oprogramowanie DVR PC Client lub Remote Front
Interfejs sieciowy
Ethernet (RJ-45) 10BASE-T/100BASE-TX
Rejestracja obrazu
Dysk twardy IDE 2,5 ‘’ (maks. 160 GB, prędkość zapisu do 25 kl./s)
Karta CF (maks. 8 GB, prędkość zapisu do 15 kl./s)
Okres zapisu
Przy rejestracji 1 kl./s na dysku twardym 100 GB
Rozdzielczość: 320 x 288, jakość obrazu LOW - ok. 3 000 godzin
Rozdzielczość: 720 x 288, jakość obrazu SUPER - ok. 1 000 godzin
Archiwizacja obrazu
Karta CF/SD lub komputer poprzez USB lub sieć IP (za pomocą oprogramowania klienckiego)
- w sposób ręczny
Karta CF/SD (1 kl./s na kamerę) - w sposób automatyczny (równolegle z rejestracją)
Inne interfejsy
Oprogramowanie współpracujące
Inne
Zasilanie
USB 2.0, RS-232
DVR PC Client (w komplecie) - oprogramowanie klienta pozwalające na obsługę rejestratora
poprzez sieć IP (zdalna konfiguracja, sterowanie pracą, podgląd obrazu „na żywo”, odtwarzanie i archiwizacja nagrań na komputer) oraz poprzez interfejs USB (odtwarzanie i archiwizacja
nagrań na komputer)
Video Converter (w komplecie) - konwerter AVI
Remote Front (w komplecie) - aplikacja sterowania zdalnego rejestratorem poprzez sieć IP za
pomocą interfejsu graficznego panelu przedniego
Kopiowanie/ładowanie ustawień za pomocą karty CF/SD
Aktualizacja oprogramowania z wykorzystaniem karty CF/SD lub poprzez sieć IP
Watchdog
2 poziomy uprawnień (administrator i użytkownik)
Dziennik zdarzeń
DC 8 ~ 28 V,zasilacz DC 12 V w komplecie
Pobór mocy
Zakres warunków otoczenia
do 10 W
+50°C ~ +40°C, wilgotność ≤ 80 %
Wymiary (szer. x gł. x wys.)
210 mm x 145 mm x 43 mm
Centrala - ul. Wał Miedzeszyński 630, 03-994 Warszawa; tel. 022 518 31 50, fax 022 518 31 70, e-mail: [email protected]
BH Gdańsk - ul. Drożyny 6, 80-302 Gdańsk; tel. 058 624 83 04, fax 058 668 59 20, e-mail: [email protected]
BH Katowice - ul. Kościuszki 227, 40-600 Katowice; tel. 032 255 64 27, fax 032 255 64 52, e-mail: [email protected]
BH Łódź - ul. Drewnowska 48, 91-002 Łódź; tel. 042 617 00 32, fax 042 659 85 23, e-mail: [email protected]
BH Poznań - ul. Polska 60, 60-595 Poznań; tel. 061 852 19 02, fax 061 825 09 03, e-mail: [email protected]
BH Toruń - ul. Grudziądzka 176, 87-100 Toruń; tel. 056 653 99 43, fax 056 653 90 81, e-mail: [email protected]
BH Wrocław - pl. Gen. Wróblewskiego 3a, 50-413 Wrocław; tel. 071 348 44 64, fax 071 348 36 35, e-mail: [email protected]
1 kg
Dystrybutor
Waga
