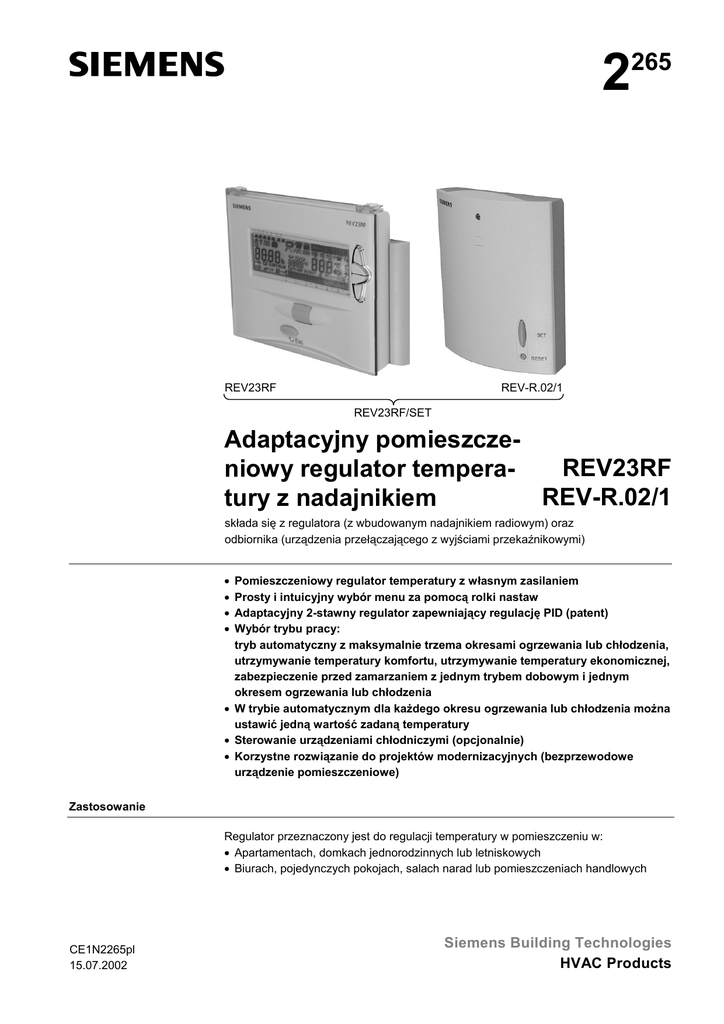

ALPAT

2
265
REV23RF
REV-R.02/1
REV23RF/SET
Adaptacyjny pomieszczeREV23RF
niowy regulator temperaREV-R.02/1
tury z nadajnikiem
składa się z regulatora (z wbudowanym nadajnikiem radiowym) oraz
odbiornika (urządzenia przełączającego z wyjściami przekaźnikowymi)
•
•
•
•
Pomieszczeniowy regulator temperatury z własnym zasilaniem
Prosty i intuicyjny wybór menu za pomocą rolki nastaw
Adaptacyjny 2-stawny regulator zapewniający regulację PID (patent)
Wybór trybu pracy:
tryb automatyczny z maksymalnie trzema okresami ogrzewania lub chłodzenia,
utrzymywanie temperatury komfortu, utrzymywanie temperatury ekonomicznej,
zabezpieczenie przed zamarzaniem z jednym trybem dobowym i jednym
okresem ogrzewania lub chłodzenia
• W trybie automatycznym dla każdego okresu ogrzewania lub chłodzenia można
ustawić jedną wartość zadaną temperatury
• Sterowanie urządzeniami chłodniczymi (opcjonalnie)
• Korzystne rozwiązanie do projektów modernizacyjnych (bezprzewodowe
urządzenie pomieszczeniowe)
Zastosowanie
Regulator przeznaczony jest do regulacji temperatury w pomieszczeniu w:
• Apartamentach, domkach jednorodzinnych lub letniskowych
• Biurach, pojedynczych pokojach, salach narad lub pomieszczeniach handlowych
CE1N2265pl
15.07.2002
Siemens Building Technologies
HVAC Products
Do sterowania następujących urządzeń:
• Zawory elektromagnetyczne nagrzewnic wodnych
• Zawory elektromagnetyczne palników gazowych
• Palniki nadmuchowe gazowe lub olejowe
• Pompy obiegowe w układach ogrzewania, zawory strefowe
• Elektryczne urządzenia grzewcze lub wentylatory elektrycznych nagrzewnic
akumulacyjnych
• Siłowniki elektrotermiczne
• Urządzenia chłodnicze
Funkcje
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Radiowy sygnał transmisyjny
Regulacja PID z adaptacyjnym lub nastawianym cyklem przełączania
Regulacja 2-stawna
Tryb automatyczny z dobowym programem przełączania dla trybu dobowego, dni
roboczych lub tygodniowego z maksymalnie 3 okresami ogrzewania lub chłodzenia
na dzień
Jedna wartość zadana temperatury dla każdego okresu ogrzewania lub chłodzenia
Tryb dobowy z jednym okresem ogrzewania lub chłodzenia
Przycisk forsowania
Kalibracja czujnika i funkcja kasowania (reset)
Funkcja zabezpieczenia przed zamarzaniem lub przekroczeniem temperatury
Ograniczenie minimum wartości zadanej
Tryb wakacyjny
Tryb ogrzewania lub chłodzenia
Okresowe uruchamianie pompy
Optymalizacja załączania dla pierwszego okresu ogrzewania
Zestawienie typów
Urządzenia z sygnałem radiowym
Pomieszczeniowy regulator temperatury (nadajnik), odbiornik
(urządzenie przełączające) i podstawka
Pomieszczeniowy regulator temperatury (nadajnik) i podstawka
Odbiornik (urządzenie przełączające)
REV23RF/SET
REV23RF
REV-R.02/1
Zamawianie
Przy zamawianiu należy podać oznaczenie typu zgodnie z „Zestawieniem typów”.
Regulator / nadajnik REV23RF dostarczany jest z bateriami.
2/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Opis
Wyświetlacz i elementy
do obsługi
Elementy do obsługi
Wybór trybu pracy (patrz niżej)
Przycisk „cieplej”
Przycisk „chłodniej”
Przycisk forsowania (patrz niżej)
Rolka nastaw do wybierania menu i podmenu oraz
dokonywania nastaw. Zatwierdzanie przez przyciśnięcie
Opuszczenie bieżącego poziomu menu i powrót na poziom
ostatnio aktywny (wyświetlane nastawy zostają
zaakceptowane)
Wskazania
Aktualny czas
°C
Temperatura w pomieszczeniu
Wymiana baterii (symbol ten ukazuje się na ok. 3 miesiące
przed wyczerpaniem baterii)
Aktywny tryb wakacyjny
Wybór trybu pracy (w danej chwili aktywny jest tylko jeden tryb pracy)
Tryb automatyczny
Tryb komfortu
Tryb ekonomiczny
Zabezpieczenie przed zamarzaniem lub przekroczeniem
temperatury
Tryb dobowy (24-godzinny) z jednym okresem ogrzewania lub
chłodzenia (okres ogrzewania lub chłodzenia generowany jest
automatycznie na podstawie bieżącego programu dobowego)
3/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Chwilowa zmiana bieżącej wartości zadanej temperatury
(zmiana ta obowiązuje tylko do chwili osiągnięcia następnego punktu przełączenia)
°C
Po jednokrotnym przyciśnięciu przycisku + lub – na
wyświetlaczu pokaże się ustawiona wcześniej wartość zadana
temperatury. Można ją zmieniać ze skokiem co 0,2 °C (maks. ±4
°C)
Przycisk forsowania
Za pomocą tego przycisku w trybach pracy
i
można przełączyć
temperaturę komfortu na temperaturę ekonomiczną i na odwrót. Zmiana ta
obowiązuje do chwili osiągnięcia następnego punktu przełączenia lub zmiany
trybu pracy
Nastawy użytkownika wybierane z menu:
Aktualny czas i dzień
Menu główne
dostępne są 4 główne pozycje menu
Podmenu
Nastawy
h
Aktualny czas
Bieżący dzień tygodnia
Temperatura
Menu główne
Podmenu
T
Nastawy fabryczne – ogrzewanie / chłodzenie
Wartość zadana trybu komfortu
19 °C
23 °C
Wartość zadana trybu
ekonomicznego
16 °C
29 °C
Wartość zadana
zabezpieczenia przed
zamarzaniem lub
przekroczeniem temperatury
5 °C
35 °C
Wartość zadana dla zdalnego
sterowania, nie używana
Program przełączania
Menu główne
Podmenu
(10 °C) (30 °C)
Nastawy
Wybór dnia tygodnia, dnia
roboczego, weekendu lub tygodnia
Wybór liczby okresów ogrzewania
(maks. 3 okresy na dzień)
h
Wybór czasu rozpoczęcia i zakończenia okresu ogrzewania /
chłodzenia
T
°C
Wybór wartości zadanej temperatury okresu ogrzewania /
chłodzenia
4/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Nieobecność
Menu główne
Podmenu
Wprowadzenie wakacji lub okresu nieobecności
(liczba dni z nastawą trybu ekonomicznego,
maks. 99 dni)
Wartość zadana temperatury podczas
nieobecności: nastawa fabryczna 12 °C dla
ogrzewania i
30 °C dla chłodzenia
Nastawy instalatora
wybierane z menu
Pozycja menu
CAL
Nastawy
Kalibracja czujnika
Ograniczenie wartości zadanej
Optymalizacja załączania dla pierwszego okresu
ogrzewania (w jednostkach czasu na 1 °C)
Sterowanie 2-stawne
Regulacja PID, tryb adaptacyjny
Regulacja PID z cyklem przełączania 6 lub 12
minut
/
Okresowe uruchamianie pompy Wył / Zał
Tryb pracy ogrzewanie / chłodzenie
Wartości zadane
temperatury
W automatycznych trybach pracy, wartości zadane temperatury można ustawić
indywidualnie dla każdego okresu komfortu i dla trybów utrzymania temperatury.
Wartość zadana temperatury ekonomicznej jest taka sama dla trybu automatycznego i
trybów utrzymania temperatury.
Funkcja ochrony
W trybie zabezpieczenia przed zamarzaniem lub przekroczeniem temperatury,
temperatura w pomieszczeniu jest ciągle monitorowana. Jeżeli spadnie (wzrośnie)
poniżej (powyżej) wartości zadanej, to włączane jest ogrzewanie / chłodzenie celem
utrzymania ustawionej wartości zadanej temperatury zabezpieczenia przed
zamarzaniem lub przekroczeniem temperatury
Dobowy tryb pracy
.
Regulator generuje dobowy tryb pracy na podstawie bieżącego programu dobowego.
Automatycznie wybierany jest czas włączenia pierwszego okresu ogrzewania /
chłodzenia i czas wyłączenia ostatniego okresu ogrzewania / chłodzenia w celu
wyznaczenia i wyświetlenia całego okresu ogrzewania/ chłodzenia. Wartością zadaną
temperatury komfortu jest zapamiętana standardowa wartość zadana dla trybu
utrzymania temperatury komfortu
. Wyznaczony w ten sposób dobowy tryb pracy
utrzymywany jest do chwili wybrania innego trybu pracy.
5/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Przykład
°C
22
2264Z01
20
T
18
T
08
10
Dobowy tryb pracy
generowany automatycznie
Program przełączania
18
22
h
Bieżący dobowy program przełączania
Program przełączania jest wykorzystywany jako program tygodniowy lub dobowy,
zależnie od ustawień. Można także wybrać jeden z trybów pracy utrzymania
temperatury
, w którym program przełączania nie będzie stosowany.
W tygodniowym programie przełączania możliwe jest zaprogramowanie każdego dnia
oddzielnie, dni roboczych (1-5), weekendu (6-7) lub całego tygodnia (1-7).
Przy programowaniu okresu ogrzewania / chłodzenia dostępne są 3 różne programy.
Można wybrać 1, 2 lub 3 okresy ogrzewania / chłodzenia.
Dla każdego okresu ogrzewania / chłodzenia wprowadza się czas rozpoczęcia, czas
zakończenia i wartość zadaną komfortu. W przerwach pomiędzy okresami ogrzewania /
chłodzenia utrzymywana jest zawsze wartość zadana temperatury ekonomicznej, którą
można ustawić w menu temperatury.
°C
2261Z04
Przykład z 2 okresami
ogrzewania na dzień
22
2-gi okres
ogrzewania
20
1-szy okres
ogrzewania
18
16
08
10
18
22
h
Funkcja wakacyjna
Funkcja wakacyjna wybierana jest w menu użytkownika. Ustawia się początek okresu
wakacji (dzień wyjazdu /
/ dzień tygodnia), czas trwania i wartość zadaną
(
) podczas nieobecności. Umożliwia to utrzymanie wymaganej temperatury w
czasie do 99 dni. Codziennie o północy licznik dni zmniejsza się o 1.
Jeśli okres wakacji zakończy się i licznik osiągnie wartość 00, to regulator wznawia
realizację ostatnio wybranego trybu pracy.
Sterowanie zdalne
Regulator REV23RF nie posiada możliwości sterowania zdalnego.
6/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Nastawy fabryczne
Czasy przełączania
Tryb
pracy
Auto
Blok /
dni
tygodnia
1-5
Po-Pt
6-7
So-Nd
Temperatury w °C
1-szy
2-gi
3-ci
okres
okres
okres
ogrzew. ogrzew. ogrzew.
1-szy okres
ogrzewania
2-gi okres
ogrzewania
3-ci okres
ogrzewania
06:00 08:00 11:00 13:00 17:00 22:00 19 23 20 23 21 23 16 29
07:00 23:00
19 23
1-7
Po-Nd
00:00 24:00
19 23
1-7
Po-Nd
00:00 24:00
1-7
Po-Nd
00:00 24:00
Nieobecność
Nastawy fabryczne
dla poziomu instalatora
16 29
16 29
5 35
12 30
Ograniczenie wartości zadanej
Regulacja PID, tryb adaptacyjny
Optymalizacja załączania
Okresowe uruchomienie pompy: Wył
Aktywne ogrzewanie
Poziom instalatora
Dostęp
W celu wejścia na poziom instalatora, należy przekręcić rolkę nastaw w dół i w górę
trzymając wciśnięte przyciski cieplej i zimniej.
Kalibracja czujnika
Jeżeli wyświetlana na wyświetlaczu temperatura nie odpowiada rzeczywistej
temperaturze w pomieszczeniu, to można przeprowadzić kalibrację czujnika (funkcja ta
dostępna jest na poziomie instalatora).
Wyświetlana temperatura może być dopasowana do rzeczywistej temperatury w
pomieszczeniu zmieniając ją skokowo co 0,2 °C o wartość maks. ±2 °C.
CAL
Ograniczenie wartości
zadanej
Ograniczenie minimalnej wartości zadanej do temperatury 16 °C zapobiega
niepożądanemu przenikaniu ciepła do sąsiednich pomieszczeń w budynkach z kilkoma
strefami ogrzewania.
Optymalizacja włączenia
Optymalizacja powoduje przesunięcie punktu włączenia pierwszego okresu ogrzewania
(wcześniejsze włączenie) tak, aby ustawiona wartość zadana została osiągnięta w
wymaganym czasie.
7/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Nastawa zależy od rodzaju obiektu regulacji, tzn. od przenikania ciepła (rodzaj rur w
rurociągu, grzejników), dynamiki budynku (masa, izolacja) i wydajności grzewczej
(wydajność kotła, temperatura czynnika).
optymalizacja załączania jest wyłączona.
Przy nastawie
Przykład:
rzeczywista temperatura
w pomieszczeniu 18 °C,
wartość zadana 20 °C
T
Pon
°C
20
19
T
TR x
1-szy okres
ogrzewania
18
2264D03
17
16
Start
- 4h
1/2h/°C - 2 h
-3 h
- 1½ h
-2h
-1h
-1h
-½h
(wolne układy regulacji)
- 1h
-¾ h
- ½h
-¼h
(szybkie układy regulacji)
1h/°C
1/4h/°C
Regulacja
Temperatura (°C)
Przesunięcie punktu włączenia (godz)
(normalne układy regulacji)
(nie ma wpływu)
Wyłączona optymalizacja włączenia
T
t
t
TRx
Pon
Rzeczywista temperatura w pomieszczeniu
Rozpoczęcie sterowania optymalizacją włączenia
REV23RF jest 2-stawnym regulatorem umożliwiającym regulację typu PID. Regulacja
temperatury w pomieszczeniu odbywa się przez sterowanie urządzeniem
wykonawczym.
Regulator wytwarza sygnał sterujący (pozycjonujący) zależny od odchyłki rzeczywistej
temperatury w pomieszczeniu (mierzonej wbudowanym w regulator czujnikiem) od
wartości zadanej.
Sposób reakcji układu na odchyłkę zależy od wybranego algorytmu regulacji:
Tryb adaptacyjny
Regulator dostarczany jest z uaktywnionym trybem adaptacyjnym, umożliwiającym
automatyczną adaptację regulatora do obiektu regulacji (rodzaj konstrukcji budynku,
typ grzejników, wielkość pomieszczeń, itp.). Po upływie czasu, w którym odbyła się
adaptacja, regulator dokonuje optymalizacji swoich parametrów i wykorzystuje je w
dalszej pracy.
Wyjątki
W wyjątkowych przypadkach, kiedy w trybie adaptacyjnym nie uzyskano
zadowalających rezultatów, można wybrać tryb PID 12, PID 6 lub 2-Pt:
Tryb PID 12
Cykl przełączania 12 minut dla normalnych lub wolnych obiektów
regulacji (ciężkie budynki, duże przestrzenie, żeliwne grzejniki, palniki
olejowe)
Tryb PID 6
Cykl przełączania 6 minut dla szybkich obiektów regulacji (lekkie
budynki, małe przestrzenie, grzejniki płytowe lub konwektorowe,
palniki gazowe)
Tryb 2-Pt
Czysta regulacja 2-stawna z histerezą przełączania 0,5 °C (±0,25 °C)
do bardzo trudnych obiektów regulacji ze znacznymi zmianami
temperatury zewnętrznej
8/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Okresowe uruchomienie
pompy
/
Tryb pracy
ogrzewanie / chłodzenie
/
Funkcja kasowania
(reset)
Zabezpiecza pompę przed zablokowanie na skutek dłuższych okresów postoju.
Okresowe uruchomienie pompy uaktywniane jest na jedną minutę o północy, co 24
godziny. Funkcję tą można wybrać w menu na poziomie instalatora.
Okresowe uruchomienie pompy aktywne:
/ nieaktywne:
Regulator przystosowany jest do współpracy z urządzeniami chłodniczymi.
Funkcję tą można wybrać w menu na poziomie instalatora.
Regulator dostarczany jest z ustawieniem dla ogrzewania (patrz nastawy fabryczne).
Kasowanie nastaw użytkownika:
Przyciśnij przycisk w otworze z tyłu regulatora przez co najmniej 1 sekundę: spowoduje
to przywrócenie wartości fabrycznych nastaw użytkownika (nastawy instalatora nie
ulegają zmianie). Zegar zostaje ustawiony na godzinę 12:00. Podczas operacji
resetowania wszystkie pola wyświetlacza zapalają się, co umożliwia sprawdzenie
wyświetlacza.
Kasowanie wszystkich nastaw użytkownika oraz nastaw instalatora:
Przyciśnij przycisk w otworze z tyłu regulatora oraz przyciski cieplej i chłodniej przez co
najmniej 1 sekundę. Po zresetowaniu przywrócone zostaną wszystkie nastawy
fabryczne (patrz „Nastawy fabryczne”).
Budowa mechaniczna
Regulator
REV23RF posiada obudowę z tworzywa sztucznego z dużym wyświetlaczem i łatwo
dostępnymi elementami nastawczymi do obsługi. Regulator zdejmuje się z podstawy
przez wysunięcie do góry. Możliwa jest wówczas wymiana dwóch baterii 1,5 V typu AA
w komorze baterii znajdującej się z tyłu regulatora.
Wymiana baterii
Na około 3 miesiące przed wyczerpaniem baterii na wyświetlaczu ukazuje się symbol
, pomimo to regulator w dalszym ciągu realizuje wszystkie swoje funkcje. Podczas
wymiany baterii dane podtrzymywane są przez maksymalnie 1 minutę.
Odbiornik REV-R.02/1
Odbiornik posiada obudowę z tworzywa sztucznego z łatwo dostępnymi elementami
obsługowymi i zdejmowaną pokrywę. Może być mocowany na dostępnych w handlu
puszkach przyłączeniowych lub bezpośrednio na ścianie. W obudowie odbiornika
znajduje się bezpotencjałowy styk przełączający, zaciski podłączeniowe i antena
odbiorcza.
Podstawa montażowa
Podstawa może być mocowana na dostępnych w handlu puszkach przyłączeniowych
lub bezpośrednio na ścianie.
Podstawka
Dostarczona z regulatorem podstawka umożliwia np. postawienie regulatora na półce.
Mocuje się ja na regulatorze w prosty sposób, bez potrzeby użycia narzędzi.
Wskazówki
Projektowanie
regulator / nadajnik
REV23RF
• Pomieszczeniowy regulator temperatury powinien być zamontowany w głównym
pomieszczeniu mieszkalnym (na ścianie lub wolnostojący z założoną podstawką),
ponadto należy uwzględnić poniższe wskazówki:
• Odległość od odbiornika nie powinna być większa niż 20 m lub 2 piętra.
• Regulator powinien być tak umiejscowiony, aby pomiar temperatury był możliwie jak
najdokładniejszy, bez wpływu promieniowania słonecznego czy źródeł ciepła lub
chłodu (w przypadku montażu naściennego na wysokości około 1,5 m nad podłogą).
9/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
• Regulator powinien być tak umiejscowiony, aby transmisja sygnału odbywała się z
możliwie jak najmniejszą interferencją; dlatego należy przestrzegać następujących
zaleceń:
− Nie mocować urządzenia na metalowych powierzchniach
− Nie mocować w pobliżu przewodów i urządzeń elektrycznych, takich jak
komputery, telewizory, urządzenia mikrofalowe itp.
− Nie mocować w pobliżu dużych metalowych przedmiotów lub elementów
konstrukcyjnych wzmocnionych metalową siatką, jak np. specjalne szyby lub
beton zbrojony
Montaż naścienny
• W przypadku montażu naściennego, nad regulatorem należy pozostawić
odpowiednio dużą przestrzeń, aby dało się go zdjąć z podstawy i potem założyć.
2261Z03
min.
10 cm
Projektowanie
Odbiornik
REV-R.02/1
• Montaż odbiornika zaleca się przeprowadzić w pobliżu sterowanego urządzenia.
• Odbiornik powinien być tak umiejscowiony, aby mógł odbierać sygnały z możliwie jak
najmniejszą interferencją; dlatego należy przestrzegać następujących zaleceń (takich
samych jak dla nadajnika):
− Nie mocować w szafach regulacyjno-pomiarowych
− Nie mocować na metalowych powierzchniach
− Nie mocować w pobliżu przewodów i urządzeń elektrycznych, takich jak
komputery, telewizory, urządzenia mikrofalowe itp.
− Nie mocować w pobliżu dużych metalowych przedmiotów lub elementów
konstrukcyjnych wzmocnionych metalową siatką, jak np. specjalne szyby lub
beton zbrojony
• Miejsce zamontowana urządzenia powinno być suche i nie narażone na zalanie
wodą.
• Odbiornik może być mocowany na dostępnych w handlu puszkach przyłączeniowych
lub bezpośrednio na ścianie.
Montaż naścienny
regulatora / nadajnika
REV23RF
• Najpierw należy zamocować podstawę montażową, a potem założyć na nią
regulator. Podstawa montażowa może być mocowana na dostępnych w handlu
puszkach przyłączeniowych lub bezpośrednio na ścianie.
Podstawka
Patrz Instrukcja instalacji (wydrukowana na opakowaniu).
Montaż i instalacja
odbiornika
REV-R.02/1
Okablowanie odbiornika może być wykonane tylko przy wyłączonym zasilaniu.
Napięcie zasilające można ponownie załączyć tylko po zakończeniu montażu.
• Podczas montażu najpierw należy zamocować podstawę i podłączyć przewody
elektryczne (L/N = 230 V AC zasilanie sieciowe, LX/L1 = urządzenie wykonawcze).
Następnie regulator należy założyć się na podstawę wsuwając od góry, po czym
zabezpieczyć wkrętem.
• Szczegółowe informacje podano w Instrukcji instalacji dostarczonej z urządzeniem.
• Przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych.
10/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Uruchomienie
odbiornika
REV-R.02/1
Zaleca się, aby w pierwszej kolejności uruchomić i włączyć odbiornik, potem nadajnik.
• Włączyć napięcie zasilające
a) Wcisnąć przycisk «Reset» (= kasowanie) na około 3 sekundy, dioda LED będzie
migać przez około 5 sekund (kasowanie zapamiętanego adresu)
b) Wcisnąć przycisk «Set» (= nastawianie / adaptacja) na około 1 sekundę, aż
zaświeci się dioda LED
c) Czas trwania adaptacji odbiornika wynosi maks. 25 minut. Jeżeli w tym czasie nie
jest odbierany sygnał z nadajnika, powtórzyć kroki b) i c)
d) Zamontować i włączyć nadajnik
e) Kiedy odbiornik odbiera sygnał z nadajnika, dioda LED krótko miga
f) Gdy dioda LED się świeci, przekaźnik jest zasilony (wzbudzony) = włączone
urządzenie wykonawcze (ZAŁ)
g) Gdy dioda LED nie świeci się, przekaźnik nie jest zasilony = wyłączone
urządzenie wykonawcze (WYŁ)
h) W przypadku awarii zasilania odbiornika, przekaźnik automatycznie jest nie
zasilony. Nadajnik powtarza sygnał ZAŁ lub WYŁ co 20 minut, zależnie od stanu
pracy. Oznacza to, że przekaźnik zostanie zasilony / nie zasilony najpóźniej po 20
minutach. 20-minutowa przerwa w transmisji ma na celu zwiększenie trwałości
baterii.
Jeżeli odbiornik REV-R.02/1 nie odbiera sygnału z nadajnika / regulatora przez 60
minut, to przekaźnik zostanie odłączony, przez co urządzenie wykonawcze zostanie
automatycznie wyłączone.
Uruchomienie
regulatora / nadajnika
REV23RF
Zaleca się, aby w pierwszej kolejności uruchomić i włączyć odbiornik, potem nadajnik.
• Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe,
to należy je ustawić w pozycji pełnego otwarcia
a) Usunąć paski izolacyjne baterii, chroniące przed przypadkowym załączeniem
urządzenia w czasie transportu i magazynowania; urządzenie załączy się
lub
b) Jeżeli tuż po włączeniu na wyświetlaczu pokazuje się symbol
(urządzenie wykonawcze ZAŁ), oznacza to, że sygnał został już wysłany do
odbiornika i komunikacja została otwarta
c) Wprowadzić nastawy zgodnie z Instrukcją obsługi
d) Jeżeli symbol
lub
nie pokazuje się na wyświetlaczu (urządzenie
wykonawcze WYŁ), to należy uaktywnić transmisję sygnału
e) Wybrać tryb pracy
(tryb komfortu)
f) W menu T wybrać wartość zadaną dla trybu komfortu
g) Za pomocą rolki nastaw ustawić wartość zadaną na 29 °C i potwierdzić
przyciśnięciem rolki
h) Symbol ogrzewanie ZAŁ
lub
pojawi się na wyświetlaczu po maksymalnie
1 minucie
i) Miała miejsce pierwsza transmisja sygnału do odbiornika
j) Po 10 sekundach nadajnik wyśle kolejny sygnał
k) Sygnał ZAŁ / WYŁ będzie powtarzany co 20 minut (20-minutowa przerwa w
transmisji ma na celu zwiększenie trwałości baterii)
l) Przywrócić wartość zadaną zgodnie z krokami f) i g)
m) Przycisnąć przycisk
Ważne:
w celu wybrania żądanego trybu pracy
Czas trwania adaptacji odbiornika wynosi maks. 25 minut. Jeżeli w tym czasie nie jest
odbierany sygnał z nadajnika, powtórzyć kroki d) do m).
Parametry regulacyjne można zmienić w menu na poziomie instalatora.
Jeśli wyświetlana wartość temperatury nie jest zgodna z rzeczywistą wartością
zmierzoną, czujnik temperatury powinien zostać skalibrowany (patrz „Kalibracja
czujnika”)
11/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Dane techniczne regulatora / nadajnika REV23RF
Dane ogólne
regulatora / nadajnika
Dane ogólne regulatora
Dane ogólne nadajnika
Warunki środowiskowe
Normy i standardy
Napięcie zasilania
Baterie (alkaliczne AA)
Trwałość baterii
Podtrzymywanie danych bez baterii
Element pomiarowy temperatury NTC
Zakres pomiarowy
Stała czasowa
Zakresy wartości zadanych
Temperatura komfortu
Temperatura ekonomiczna
Wartość zadana zabezpieczenia przed
zamarzaniem
Zakres nastaw
Nastawa fabryczna
Rozdzielczość nastaw i wyświetlacza
Wartości zadane
Czasy przełączania
Pomiar wartości rzeczywistej
Wskazanie wartości rzeczywistej
Wskazanie czasu bieżącego
3 V DC
2 x 1,5 V
ok. 2 lata
maks. 1 min
NTC 10 kΩ przy 25 °C ±1 %
0…50 °C
maks. 10 min
Zakres SRD
Częstotliwość transmisji REV23RF
Maks. moc nadajnika
Maks. szybkość transmisji
Modulacja
Stabilność częstotliwości
Przestrzeń adresowa (nastawa fabryczna)
Praca
Warunki klimatyczne
Temperatura
Wilgotność
Transport
Warunki klimatyczne
Temperatura
Wilgotność
Warunki mechaniczne
Zgodność
Dyrektywa EMC
Dyrektywa R&TTE
Standardy wyrobu
Urządzenia radiowe
Elektryczne urządzenia sterowania
automatycznego do użytku domowego
i podobnego
Zgodność elektromagnetyczna
Odporność na zakłócenia
Emisje zakłóceń
Urządzenia radiowe
Aprobaty
w następujących państwach
868,7 do 869,2 MHz
868,95 MHz
< 10 mW / typowo 4 mW
19200 symboli/sek = 38400 bitów/sek
binarne przełączanie częstotliwości BFSK
< ±20 ppm (±17 kHz)
16 bitowa (0...65535)
wg IEC 60 721-3
klasa 3K3
5...+40 °C
<85 % r.h.
wg IEC 60 721-3
klasa 2K3
−25...+70 °C
<93 % r.h.
klasa 2M2
Klasa bezpieczeństwa
Stopień zanieczyszczeń
5…29 °C
5…29 °C
5…29 °C
5 °C
0,2 °C
10 min
0,1 °C
0,2 °C
1 min
89/336/EEC
EN 301 489-3
EN 301 489-3
EN 60 730-1
EN 50 082-1
EN 50 081-1
EN 300 220-3
0359 !
wszystkie kraje Unii Europejskiej,
Norwegia, Islandia i Szwajcaria
II wg EN 60 730-1
normalny
12/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Waga (z opakowaniem) REV23RF
REV23RF/SET
Kolory obudowy
Pokrywa
Podstawa
Wymiary
0,37 kg
0,68 kg
biały RAL 9003
szary RAL 7038
140 x 103 x 30 mm
Dane techniczne odbiornika REV-R.02/1
Dane ogólne
Warunki środowiskowe
Normy i standardy
Napięcie zasilania
Pobór mocy
Częstotliwość
Obciążalność styków przekaźnika
Napięcie
Prąd
Praca
Warunki klimatyczne
Temperatura
Wilgotność
Transport
Warunki klimatyczne
Temperatura
Wilgotność
Warunki mechaniczne
Zgodność
Dyrektywa EMC
Dyrektywa dot. niskich napięć
Dyrektywa R&TTE
Standardy wyrobu
Urządzenia radiowe
Elektryczne urządzenia
automatycznego sterowania do użytku
domowego i podobnego
Wymagania specjalne dla regulatorów
energii
Zgodność elektromagnetyczna
Odporność na zakłócenia
Emisja zakłóceń
Urządzenia radiowe
Aprobaty
w następujących państwach
Klasa bezpieczeństwa
Stopień zanieczyszczeń
Waga (z opakowaniem) REV-R.02/1
REV23RF/SET
Kolory obudowy
Pokrywa
Podstawa
Wymiary
230 V AC +10/−15 % (24 V AC ±20 %)
< 10 VA
45...65 Hz
24...250 V AC
6 (2,5) A
wg IEC 60 721-3
klasa 3K3
0...+45 °C
<85 % r.h.
wg IEC 60 721-3
klasa 2K3
−25...+70 °C
<93 % r.h.
klasa 2M2
89/336/EEC
73/23/EEC
EN 301 489-3
EN 301 489-3
EN 60 730-1
EN 60 730-2-11
EN 50 082-1
EN 50 081-1
EN 300 220-3
0359 !
wszystkie kraje Unii Europejskiej,
Norwegia, Islandia i Szwajcaria
II wg EN 60 730-1
normalny
0,24 kg
0,68 kg
biały RAL 9003
szary RAL 7038
83 x 104 x 32 mm
13/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Schemat połączeń odbiornika REV-R.02/1
Lx
L
Lx
N
L1
L2
N2
L
Faza zasilania, 230 V AC
N
Masa zasilania, 230 V AC
Lx
Faza, 24...250 V AC
L1
Styk N.O., 24...250 V AC / 6 (2,5) A
L2
Styk N.Z., 24...250 V AC / 6 (2,5) A
M1
Pompa obiegowa
N2
Odbiornik REV-R.02/1
Y1
Urządzenie wykonawcze
M1
Nx
2255A01
AC 24...250 V
AC 230 V
L
Y1
N
Nx
Przykłady zastosowania
T
T
N2
F1
F2
Y2
T
N1
N1
N2
F2
F1
T
T
Y2
M1
2255S02
2255S01
M1
T
Nagrzewnica wodna
N1
T
N3
Palnik gazowy
T
N2
Y4
E1
Zawór strefowy
N1
T
T
N1
2255S05
Y3
2255S03
N4
N2
Urządzenie chłodnicze
E1
F1
F2
M1
N1
N2
Y1
2252S04
M1
Pompa obiegowa z regulacją
wstępną ręcznym zaworem
mieszającym
N2
N3
N4
Y1
Y2
Y3
Y4
Urządzenie chłodnicze
Termostat ograniczający
Termostat bezpieczeństwa
Pompa obiegowa
Pomieszczeniowy regulator temperatury
(nadajnik) REV23RF
Odbiornik REV-R.02/1
Pomieszczeniowy regulator temperatury
(nadajnik) REV23RF
Odbiornik REV-R.02/1
Zawór 3-drogowy sterowany ręcznie
Zawór elektromagnetyczny
Zawór 3-drogowy z napędem
Zawór 2-drogowy z napędem
14/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
Wymiary
30
Regulator / nadajnik REV23RF
2265M03
140
104.5
127
12
78.8
56
Ø6
0
11.75
83.50
Odbiornik REV-R.02/1
84
2265M01
32
2265M02
60
104
60
15/16
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
16/16
2002 Siemens Building Technologies
Siemens Building Technologies
HVAC Products
Pomieszczeniowy regulator temperatury REV23RF
CE1N2265pl
15.07.2002
